SWG-SW02A - Saldatrice MSW - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Saldatrice a fusione per tubi
Marca	MSW
Modello	SWG-SW02A
Tensione nominale	230 V / 50 Hz
Potenza nominale	800 W
Diametri di saldatura	20, 25, 32 mm
Temperatura massima	320 °C
Dimensioni (L × P × H)	400 × 110 × 140 mm
Peso	1,3 kg
Display	Schermo digitale
Regolazione della temperatura	Pulsanti di regolazione (frecce e SET)
Indicatori luminosi	Spia rossa (riscaldamento) e spia verde (pronto)
Tempo di riscaldamento (20 mm)	5 secondi
Tempo di riscaldamento (25 mm)	7 secondi
Tempo di riscaldamento (32 mm)	8 secondi
Profondità di fusione (20 mm)	14 mm
Profondità di fusione (25 mm)	16 mm
Profondità di fusione (32 mm)	20 mm
Tempo di raffreddamento	3 a 4 minuti (circa)
Accessori inclusi	Boccole riscaldanti (20, 25, 32 mm), chiave di serraggio
Sicurezza	Messa a terra obbligatoria, protezione contro il surriscaldamento
Utilizzo	Solo interni, evitare l'umidità
Pulizia	Pulire il pannello riscaldante dopo l'uso con un panno asciutto
Riparabilità	Rivolgersi a un professionista qualificato

Domande frequenti - SWG-SW02A MSW

Come accendere la saldatrice SWG-SW02A?

Collegare l'apparecchio a una presa con messa a terra e accenderlo tramite l'interruttore. La spia rossa indica il riscaldamento in corso. Attendere la spia verde per l'utilizzo.

Quali diametri di tubi si possono saldare con questo modello?

Questo modello supporta i diametri di 20, 25 e 32 mm. Utilizzare le boccole riscaldanti corrispondenti fornite.

Come regolare la temperatura di saldatura?

Utilizzare i tasti freccia (↑, ↓) e il tasto Shift (←) per regolare la temperatura visualizzata, quindi premere 'SET' per confermare. La spia 'OUT' si accende quando la temperatura viene raggiunta.

Cosa significano le spie rossa e verde?

La spia rossa si accende quando l'apparecchio si riscalda. La spia verde si accende quando la temperatura impostata viene raggiunta e la macchina è pronta per saldare.

Qual è il tempo di riscaldamento per un tubo da 20 mm?

Per un tubo da 20 mm, il tempo di riscaldamento è di 5 secondi. La profondità di fusione consigliata è di 14 mm.

Quali precauzioni di sicurezza devo prendere?

Utilizzare guanti di protezione, assicurare una corretta messa a terra, tenere i materiali infiammabili a distanza e non utilizzare l'apparecchio sotto la pioggia.

Posso utilizzare l'apparecchio all'esterno?

No, l'apparecchio è progettato per uso interno solo. Evitare qualsiasi esposizione all'acqua o all'umidità per prevenire scosse elettriche.

Come pulire il pannello riscaldante?

Lasciare raffreddare completamente l'apparecchio, quindi pulire il pannello riscaldante con un panno asciutto e non abrasivo. Non utilizzare prodotti chimici.

Cosa fare se le spie rimangono accese permanentemente?

Se le spie non cambiano stato dopo un tempo anomalo, spegnere immediatamente l'apparecchio e tagliare l'alimentazione. Far verificare da un professionista.

Dove posso trovare pezzi di ricambio per il SWG-SW02A?

Contattare il produttore o un rivenditore autorizzato. Per le riparazioni, rivolgersi a un professionista qualificato.

MANUALE UTENTE SWG-SW02A MSW

Questo manuale utente è stato tradotto utilizzando la traduzione automatica. Abbiamo fatto ogni sforzo per garantire l'accuratezza della traduzione, ma tieni presente che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione, fare riferimento alla versione inglese, che è il riferimento ufficiale. Versioni in altre lingue sono disponibili su richiesta scrivendo a [e-mail].

Dati tecnici

del parametro descrizione	del parametro valore
Nome del prodotto	Macchina per saldatura tubi
Modello	Codice articolo MSW-SWG-SW01A	Codice articolo MSW-SWG-SW02A
Tensione nominale [V] / Frequenza [Hz]	230 / 50
Potenza nominale [W]	950	800
Diametro di saldatura [mm]	20, 25, 32, 40, 50, 63	20, 25, 32
Temperatura massima [°C]	320
Dimensioni [Larghezza x Profondità x Altezza; mm]	Dimensioni: 410x110x140	Dimensioni: 400x110x140
Peso [kg]	1,5	1,3

ATTENZIONE! I disegni presenti nel presente manuale hanno solo scopo illustrativo e potrebbero differire in alcuni dettagli dal prodotto reale.

ATTENZIONE! Nonostante la progettazione sicura del dispositivo e le sue caratteristiche di protezione, e nonostante l'impiego di elementi aggiuntivi per la protezione dell'operatore, sussiste comunque un leggero rischio di incidenti o lesioni durante l'utilizzo del dispositivo. Siate vigili e usate il buon senso quando utilizzate il dispositivo.

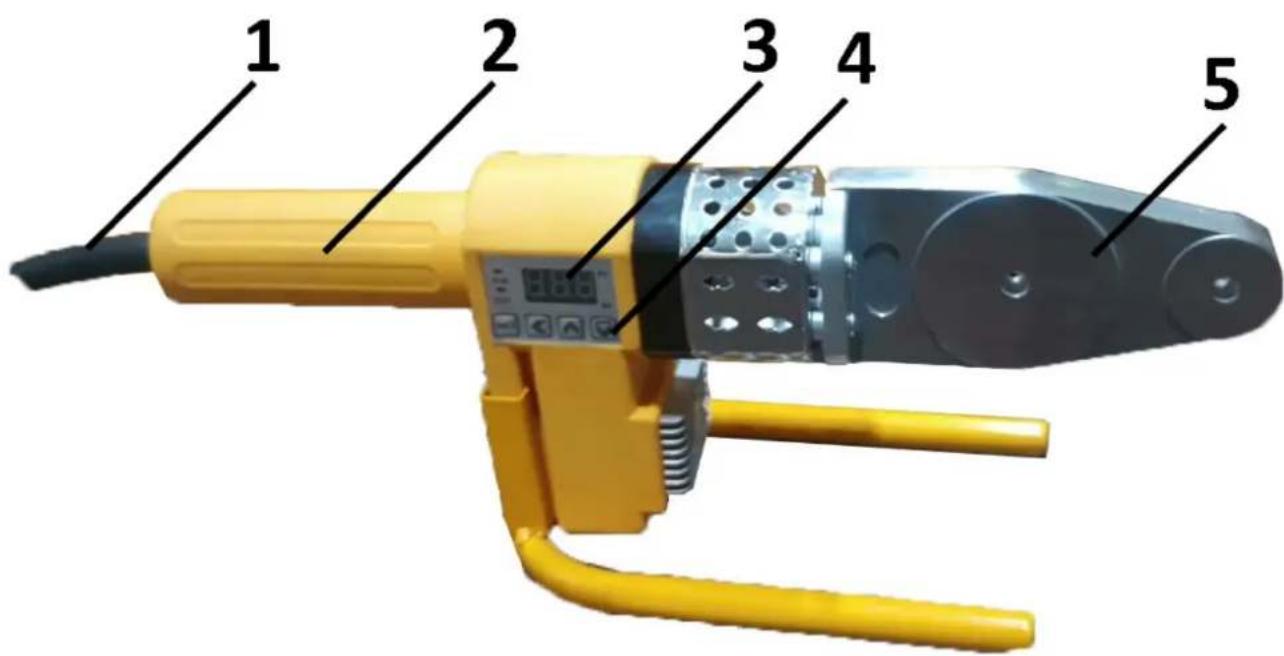

1	Cavo di alimentazione
2	Maniglia
3	Schermo di visualizzazione
4	Pulsanti di impostazione

5 Tavola riscaldante

I. Struttura del prodotto

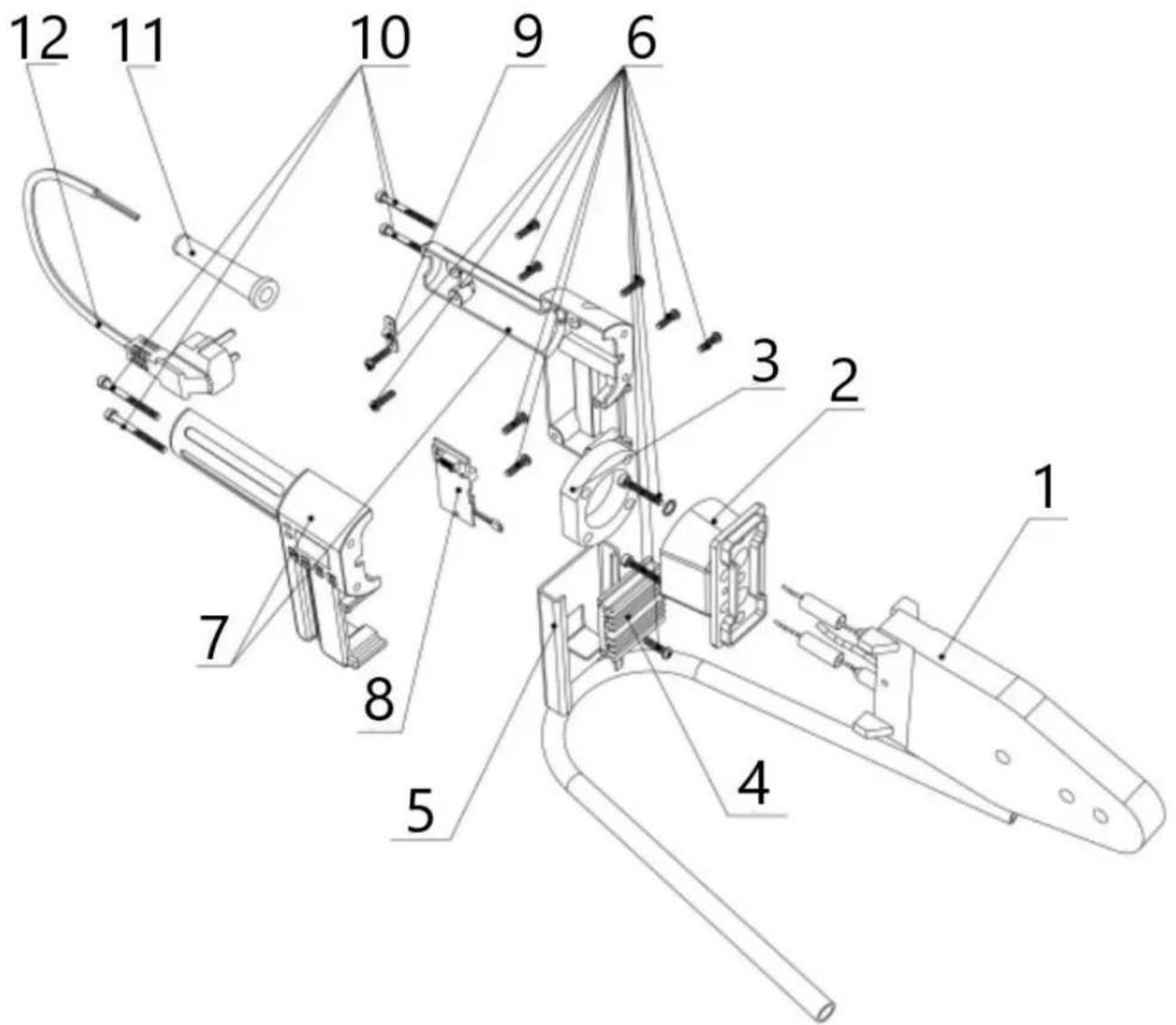

1. Piastra
2. Connessione
3. Isolamento
4. Radiatore
5. Supporto
6. Molla a lumaca
7. Corpo macchina
8. Scheda di circuito
9. Fermaglio per fili
10. Vite di collegamento
11. Maniglia in filo metallico
12. Fune

II. Utilizzando

1. Impostare la macchina

Posizionare la macchina su una superficie stabile e piana. Installare le prese di riscaldamento idonee in base alle specifiche richieste. Fissare saldamente le prese di riscaldamento alla scheda utilizzando una chiave inglese. In genere, le prese più piccole dovrebbero essere posizionate nella parte anteriore della piastra riscaldante.

2. Accendere la macchina

Accendi la corrente. Attenzione: assicurarsi che l'alimentatore sia collegato a terra. Una spia luminosa rossa indicherà che la macchina si sta riscaldando. Quando si accende la spia verde, la macchina ha raggiunto la temperatura corretta ed è pronta per l'uso.

Utilizzare i tasti Shift ← , Up ↑ e Down ↓ , per regolare la temperatura e confermare con il pulsante "SET".

3. Preparare e riscaldare il tubo

UN. Tagliare il tubo alla lunghezza desiderata.

B. Inserire il tubo o il raccordo nelle teste riscaldanti per il tempo di riscaldamento specificato (vedere la tabella seguente per i dettagli).

C. Dopo il riscaldamento, rimuovere rapidamente il tubo o il raccordo e inserirlo fino alla profondità desiderata. Nota: non torcere o avvitare il tubo in posizione; spingerlo semplicemente per garantire un corretto adattamento.

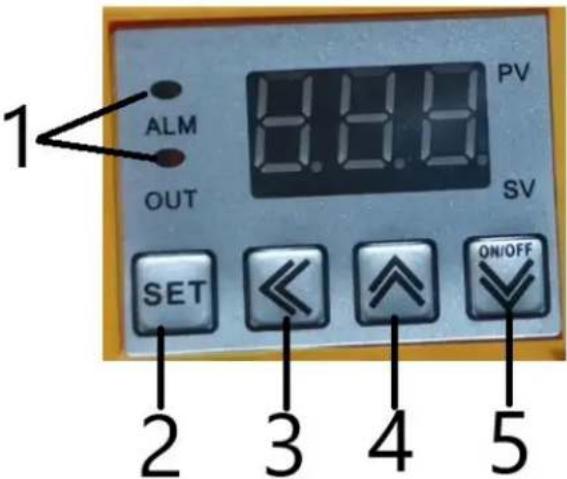

1	Quando la macchina inizia a funzionare, questa spia si accenderà
2	Pulsante di impostazione della temperatura
3	Seleziona il pulsante numero
4	Pulsante di aumento della temperatura
5	Pulsante per abbassare la temperatura.Una volta impostata la temperatura, premere una volta questo pulsante. La spia "OUT" si accenderà, indicando che la macchina è pronta e ha iniziato a funzionare.

Specifica (mm)	Tempo di riscaldamento (s)	Profondità di fusione (mm)	Tempo di raffreddamento (mm)
20	5	14	3
25	7	16	3
32	8	20	4
40	12	21	4
50	18	22,5	5
63	24	24	6

Nota: se la temperatura è inferiore a 5°C, aumentare il tempo di riscaldamento del 50%

PARTE III Avvertenze

1. Ispezionare la macchina

Prima dell'uso, controllare la copertura esterna e i cavi della macchina. Non utilizzare la macchina se una qualsiasi parte risulta danneggiata.

1. Garantire la messa a terra

L'alimentatore deve essere adeguatamente collegato a terra.

1. Prevenire l'esposizione ai liquidi

Evitare che acqua o altri liquidi penetrino nella macchina. Non utilizzare la macchina all'aperto nei giorni di pioggia.

1. Tenere lontano i materiali infiammabili

Mantenere una distanza di sicurezza tra la macchina e qualsiasi materiale infiammabile.

1. Utilizzare guanti protettivi

Si raccomanda vivamente agli operatori di indossare guanti durante il lavoro con la macchina.

1. Limitare l'accesso ai professionisti

Per motivi di sicurezza e per ottenere prestazioni ottimali, la macchina o le impostazioni della temperatura devono essere aperte solo da professionisti qualificati.

1. Luci di segnalazione del monitor

Se le spie luminose non cambiano per un periodo di tempo prolungato, il dispositivo potrebbe non funzionare correttamente. Interrompere immediatamente il lavoro e spegnere l'alimentazione elettrica.

1. Cercare una riparazione professionale

Se la macchina necessita di riparazione, contattare il produttore o un professionista qualificato.
