NAVODILA ZA UPORABO SWG-SW02A MSW
Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo preko info@expondo.com.
Tehnični podatki
| Parameter opis | Parameter vrednost | |
| Ime izdelka | Stroj za varjenje cevi | |
| Model | MSW-SWG-SW01A | MSW-SWG-SW02A |
| Nazivna napetost [V~] / frekvenca [Hz] | 230 / 50 | |
| Nazivna moč [W] | 950 | 800 |
| Premer varjenja [mm] | 20, 25, 32, 40, 50, 63 | 20, 25, 32 |
| maks. temperatura [°C] | 320 | |
| Mere [širina x globina x višina; mm] | 410 x 110 x 140 | 400 x 110 x 140 |
| Teža [kg] | 1,5 | 1,3 |
UPOŠTEVAJTE! Risbe v tem priročniku so samo za ilustracijo in se lahko v nekaterih podrobnostih razlikujejo od dejanskega izdelka.
POZOR! Kljub varni zasnovi naprave in njenim zaščitnim funkcijam ter kljub uporabi dodatnih elementov, ki ščitijo operaterja, pri uporabi naprave še vedno obstaja majhna nevarnost nesreče ali poškodbe. Bodite pozorni in pri uporabi naprave uporabljajte zdrav razum.


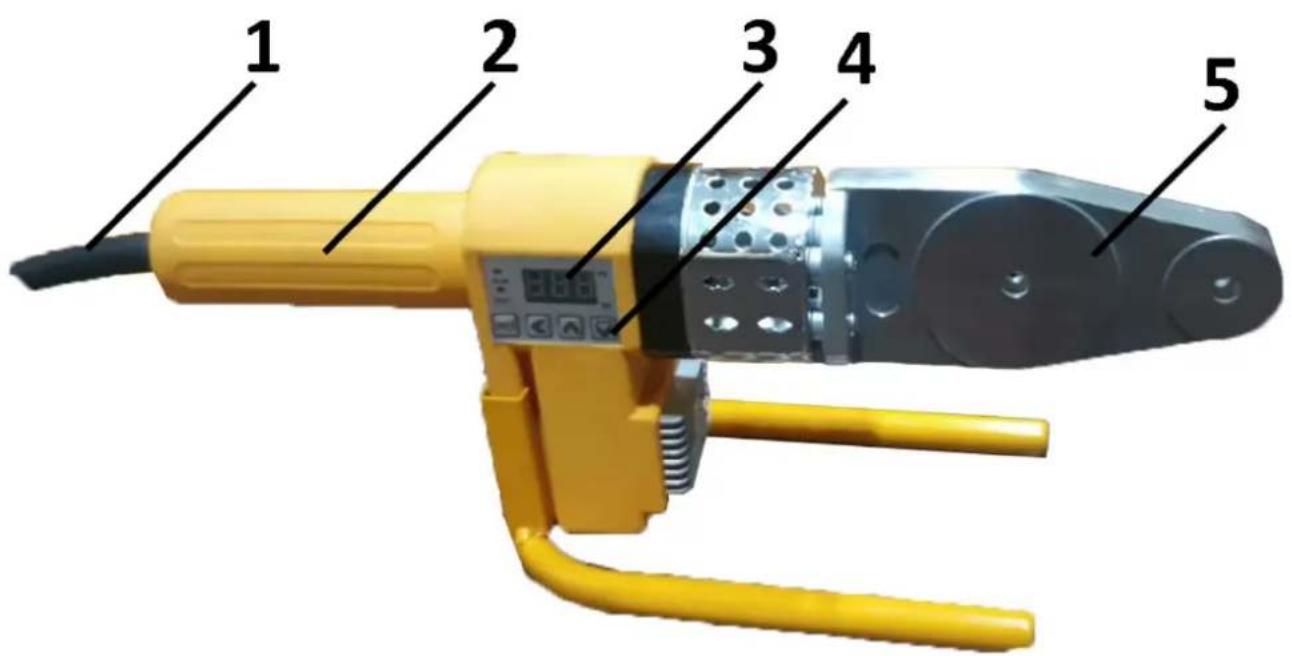

1 2 3 4 5| 1 | Napajalni kabel |
| 2 | Ročaj |
| 3 | Zaslon |
| 4 | Nastavitveni gumbi |
| 5 | Grelna plošča |
I. Struktura izdelka
- Grelna plošča
- Povezava
- Izolacija
- Radiator
- Podpora
- Vijak
- Telo stroja
- Vezje
- Žična sponka
- Povezovalni vijak
- Žični ročaj
- Kabel
II. Uporaba
- Nastavite stroj
Stroj postavite na stabilno, ravno površino. Namestite ustrezne grelne vtičnice glede na zahtevane specifikacije. Grelne vtičnice trdno pritrdite na ploščo s ključem. Običajno morajo biti manjše vtičnice nameščene na sprednji strani grelne plošče.
- Vklopite stroj
Vklopite napajanje. Pozor: Zagotovite, da je napajalnik ozemljen. Rdeča indikatorska lučka bo pokazala, da se stroj segreva. Ko se prikaže zelena indikatorska lučka, je stroj dosegel pravilno temperaturo in je pripravljen za uporabo. Uporabite tipke Shift ← , gor ↑ in dol ↓ , da nastavite temperaturo in potrdite z gumbom "SET".
- Pripravite in segrejte cev
a. Odrežite cev na želeno dolžino.
b. Cev ali priključek vstavite v grelne glave za določen čas segrevanja (za podrobnosti glejte spodnjo tabelo).
c. Po segrevanju hitro odstranite cev ali nastavek in ga vstavite na želeno globino. Opomba: cevi ne zvijajte ali privijte na mesto; preprosto ga potisnite, da se pravilno prilega.
| 1 | Ko stroj začne delovati, se prižge ta indikator |
| 2 | Gumb za nastavitev temperature |
| 3 | Izberite številski gumb |
| 4 | Gumb za dvig temperature |
| 5 | Gumb za znižanje temperature.Ko je temperatura nastavljena, enkrat pritisnite ta gumb. Zasvetila bo lučka "OUT", kar pomeni, da je stroj pripravljen in je začel delovati. |
| Tehnični podatki (mm) | Čas ogrevanja (s) | Globina taljenja (mm) | Čas hlajenja (mm) |
| 20 | 5 | 14 | 3 |
| 25 | 7 | 16 | 3 |
| 32 | 8 | 20 | 4 |
| 40 | 12 | 21 | 4 |
| 50 | 18 | 22,5 | 5 |
| 63 | 24 | 24 | 6 |
Opomba: Če je temperatura nižja od 5 °C, podaljšajte čas ogrevanja za 50 %.
III. Previdnost
-
Preglejte stroj Pred uporabo preverite zunanji pokrov in kable stroja. Ne uporabljajte stroja, če je kateri koli del poškodovan.
-
Zagotovite ozemljitev Napajalnik mora biti pravilno ozemljen.
-
Preprečite izpostavljenost tekočini Pazite, da voda ali druge tekočine ne pridejo v stroj. V deževnih dneh stroja ne uporabljajte na prostem.
-
Vnetljive materiale hranite proč Ohranite varno razdaljo med strojem in morebitnimi vnetljivimi materiali.
-
Uporabljajte zaščitne rokavice Močno priporočamo, da operaterji med delom s strojem nosijo rokavice.
-
Omejite dostop strokovnjakom Za varnost in optimalno delovanje naj stroj odpirajo ali prilagajajo njegove temperaturne nastavitve samo usposobljeni strokovnjaki.
-
Indikatorske lučke monitorja Če se indikatorske lučke dlje časa ne spremenijo, naprava morda ne deluje pravilno. Takoj prenehajte z delom in izklopite napajanje.
-
Poiščite strokovno popravilo Če stroj potrebuje popravilo, se obrnite na proizvajalca ali kvalificiranega strokovnjaka.
