SWG-SW01A - Varilni aparat MSW - Brezplačna navodila za uporabo

Vrsta izdelka	Varilnik cevi
Znamka	MSW
Model	SWG-SW01A
Nazivna napetost	230 V / 50 Hz
Nazivna moč	950 W
Kompatibilni premeri varjenja	20, 25, 32, 40, 50, 63 mm
Najvišja temperatura	320 °C
Dimenzije (D x Š x V)	410 x 110 x 140 mm
Teža	1,5 kg
Vrsta ogrevanja	Električna grelna plošča z zamenljivimi tulci
Prikaz	Zaslon z rdečo (ogrevanje) in zeleno (pripravljen) indikatorsko lučko
Nastavitev temperature	Gumbi Shift, Gor, Dol in SET
Okvirni čas ogrevanja (20 mm)	5 sekund
Okvirni čas ogrevanja (63 mm)	24 sekund
Globina taljenja (20 mm)	14 mm
Globina taljenja (63 mm)	24 mm
Čas hlajenja (20 mm)	3 minute
Čas hlajenja (63 mm)	6 minut
Varnost	Obvezna ozemljitev; indikatorji napak
Vzdrževanje	Očistite po uporabi; izogibajte se vlagi
Popravljivost	Popravilo samo s strani usposobljenega strokovnjaka
Vključeni dodatki	Grelni tulci za vsak premer
Predvidena uporaba	Varjenje plastičnih cevi (PPR, PE itd.)
Material ohišja	Toplotno odporna plastika

Pogosto zastavljena vprašanja - SWG-SW01A MSW

Kako nastaviti temperaturo na SWG-SW01A?

Uporabite tipke Shift ←, Gor ↑, Dol ↓ za nastavitev temperature, nato potrdite z gumbom SET. Enkrat pritisnite gumb za znižanje temperature, da aktivirate način delovanja (indikator OUT sveti).

Katere premere cevi lahko varimo s tem modelom?

Kompatibilni premeri so: 20, 25, 32, 40, 50 in 63 mm. Za vsak premer so priloženi posebni grelni tulci.

Kakšen je postopek varjenja?

1. Namestite ustrezen tulec. 2. Vklopite stroj in počakajte na zeleno luč. 3. Odrežite cev na dolžino. 4. Vstavite cev in priključek v tulce za navedeni čas ogrevanja. 5. Hitro odstranite in spojite brez zvijanja. 6. Pustite, da se ohladi priporočeni čas.

Kaj storiti, če rdeča indikatorska lučka dolgo ostane prižgana?

Če rdeča lučka po nenormalnem času ne preklopi na zeleno, to lahko pomeni napako. Takoj ustavite stroj, ga izključite in dajte popraviti strokovnjaku.

Ali lahko stroj uporabljamo v dežju?

Ne. Izogibajte se vdoru vode ali tekočin. Stroja ne uporabljajte na prostem v deževnem vremenu. Napajanje mora biti pravilno ozemljeno.

Ali je med uporabo potrebno nositi rokavice?

Da, močno priporočamo nošenje zaščitnih rokavic, da se izognete opeklinam, saj grelni deli dosežejo 320 °C.

Kako namestiti grelne tulce?

Postavite stroj na stabilno površino. S ključem trdno pritrdite tulce na grelno ploščo. Na splošno se manjši tulci namestijo na sprednji del plošče.

Kakšen je čas ogrevanja za cev premera 32 mm?

Za premer 32 mm je čas ogrevanja 8 sekund, z globino taljenja 20 mm in časom hlajenja 4 minute.

Kaj storiti, če stroj ne greje?

Preverite, ali je napajanje priključeno in ali je vtičnica ozemljena. Če se rdeča lučka ne prižge, je težava lahko električna. Za popravilo se obrnite na usposobljenega strokovnjaka.

Kje najti navodila v francoščini?

Navodila v francoščini so brezplačno na voljo za prenos na notice-facile.com. Prav tako lahko po e-pošti zahtevate prevod.

NAVODILA ZA UPORABO SWG-SW01A MSW

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo preko [e-mail].

Tehnični podatki

Parameter opis	Parameter vrednost
Ime izdelka	Stroj za varjenje cevi
Model	MSW-SWG-SW01A	MSW-SWG-SW02A
Nazivna napetost [V~] / frekvenca [Hz]	230 / 50
Nazivna moč [W]	950	800
Premer varjenja [mm]	20, 25, 32, 40, 50, 63	20, 25, 32
maks. temperatura [°C]	320
Mere [širina x globina x višina; mm]	410 x 110 x 140	400 x 110 x 140
Teža [kg]	1,5	1,3

UPOŠTEVAJTE! Risbe v tem priročniku so samo za ilustracijo in se lahko v nekaterih podrobnostih razlikujejo od dejanskega izdelka.

POZOR! Kljub varni zasnovi naprave in njenim zaščitnim funkcijam ter kljub uporabi dodatnih elementov, ki ščitijo operaterja, pri uporabi naprave še vedno obstaja majhna nevarnost nesreče ali poškodbe. Bodite pozorni in pri uporabi naprave uporabljajte zdrav razum.

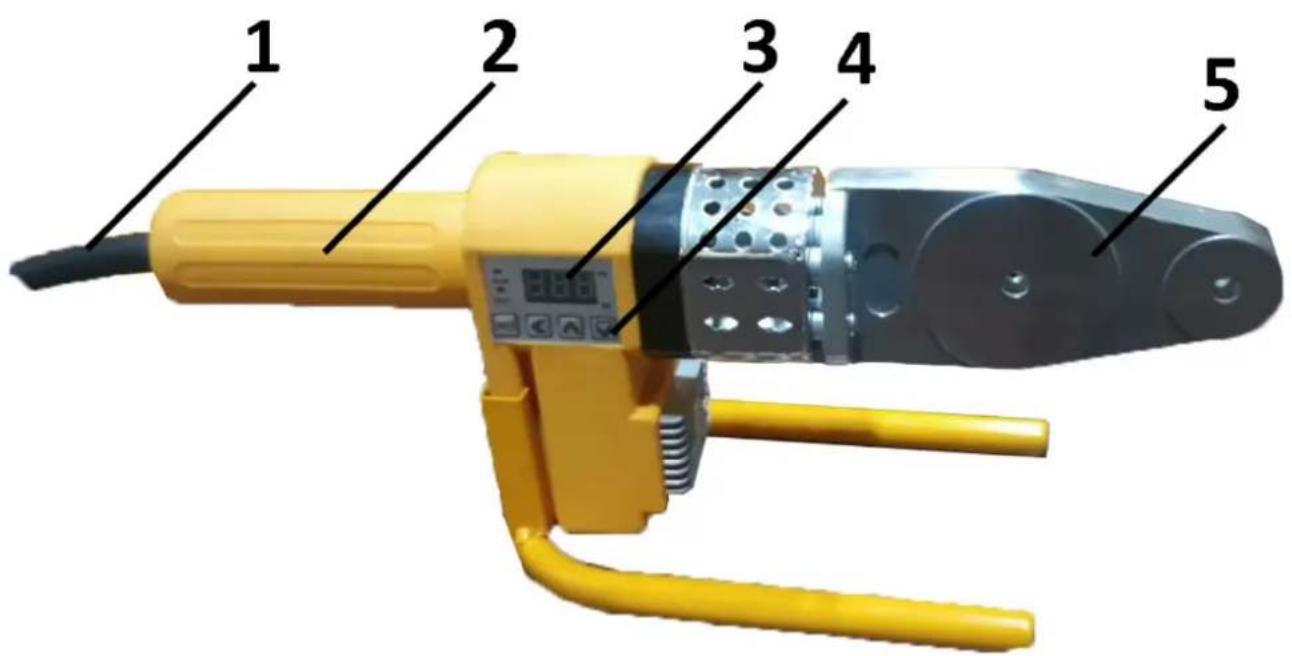

1	Napajalni kabel
2	Ročaj
3	Zaslon
4	Nastavitveni gumbi
5	Grelna plošča

I. Struktura izdelka

1. Grelna plošča
2. Povezava
3. Izolacija
4. Radiator
5. Podpora
6. Vijak
7. Telo stroja
8. Vezje
9. Žična sponka
10. Povezovalni vijak
11. Žični ročaj
12. Kabel

II. Uporaba

1. Nastavite stroj

Stroj postavite na stabilno, ravno površino. Namestite ustrezne grelne vtičnice glede na zahtevane specifikacije. Grelne vtičnice trdno pritrdite na ploščo s ključem. Običajno morajo biti manjše vtičnice nameščene na sprednji strani grelne plošče.

1. Vklopite stroj

Vklopite napajanje. Pozor: Zagotovite, da je napajalnik ozemljen. Rdeča indikatorska lučka bo pokazala, da se stroj segreva. Ko se prikaže zelena indikatorska lučka, je stroj dosegel pravilno temperaturo in je pripravljen za uporabo. Uporabite tipke Shift ← , gor ↑ in dol ↓ , da nastavite temperaturo in potrdite z gumbom "SET".

1. Pripravite in segrejte cev

a. Odrežite cev na želeno dolžino.
b. Cev ali priključek vstavite v grelne glave za določen čas segrevanja (za podrobnosti glejte spodnjo tabelo).

c. Po segrevanju hitro odstranite cev ali nastavek in ga vstavite na želeno globino. Opomba: cevi ne zvijajte ali privijte na mesto; preprosto ga potisnite, da se pravilno prilega.

1	Ko stroj začne delovati, se prižge ta indikator
2	Gumb za nastavitev temperature
3	Izberite številski gumb
4	Gumb za dvig temperature
5	Gumb za znižanje temperature.Ko je temperatura nastavljena, enkrat pritisnite ta gumb. Zasvetila bo lučka "OUT", kar pomeni, da je stroj pripravljen in je začel delovati.

Tehnični podatki (mm)	Čas ogrevanja (s)	Globina taljenja (mm)	Čas hlajenja (mm)
20	5	14	3
25	7	16	3
32	8	20	4
40	12	21	4
50	18	22,5	5
63	24	24	6

Opomba: Če je temperatura nižja od 5 °C, podaljšajte čas ogrevanja za 50 %.

III. Previdnost

1. Preglejte stroj Pred uporabo preverite zunanji pokrov in kable stroja. Ne uporabljajte stroja, če je kateri koli del poškodovan.

2. Zagotovite ozemljitev Napajalnik mora biti pravilno ozemljen.

3. Preprečite izpostavljenost tekočini Pazite, da voda ali druge tekočine ne pridejo v stroj. V deževnih dneh stroja ne uporabljajte na prostem.

4. Vnetljive materiale hranite proč Ohranite varno razdaljo med strojem in morebitnimi vnetljivimi materiali.

5. Uporabljajte zaščitne rokavice Močno priporočamo, da operaterji med delom s strojem nosijo rokavice.

6. Omejite dostop strokovnjakom Za varnost in optimalno delovanje naj stroj odpirajo ali prilagajajo njegove temperaturne nastavitve samo usposobljeni strokovnjaki.

7. Indikatorske lučke monitorja Če se indikatorske lučke dlje časa ne spremenijo, naprava morda ne deluje pravilno. Takoj prenehajte z delom in izklopite napajanje.

8. Poiščite strokovno popravilo Če stroj potrebuje popravilo, se obrnite na proizvajalca ali kvalificiranega strokovnjaka.
