SWG-SW01A - Suvirinimo aparatas MSW - Nemokama naudojimo instrukcija

Produkto tipas	Vamzdžių suvirinimo aparatas
Prekės ženklas	MSW
Modelis	SWG-SW01A
Nominali įtampa	230 V / 50 Hz
Nominali galia	950 W
Suderinami suvirinimo diametrai	20, 25, 32, 40, 50, 63 mm
Maksimali temperatūra	320 °C
Matmenys (I x G x A)	410 x 110 x 140 mm
Svoris	1,5 kg
Šildymo tipas	Elektrinė šildymo plokštė su keičiamomis movomis
Ekranas	Ekranas su raudonu (šildymas) ir žaliu (paruošta) indikatoriais
Temperatūros nustatymas	Shift, Aukštyn, Žemyn ir SET mygtukai
Orientacinis šildymo laikas (20 mm)	5 sekundės
Orientacinis šildymo laikas (63 mm)	24 sekundės
Lydymosi gylis (20 mm)	14 mm
Lydymosi gylis (63 mm)	24 mm
Aušinimo laikas (20 mm)	3 minutės
Aušinimo laikas (63 mm)	6 minutės
Sauga	Privalomas įžeminimas; gedimų indikatoriai
Priežiūra	Valyti po naudojimo; vengti drėgmės
Remonto galimybė	Remontą atlieka tik kvalifikuotas specialistas
Pridedami priedai	Šildymo movos kiekvienam diametrui
Numatytas naudojimas	Plastikinių vamzdžių (PPR, PE ir kt.) suvirinimas
Korpuso medžiaga	Karščiui atsparus plastikas

Dažnai užduodami klausimai - SWG-SW01A MSW

Kaip nustatyti temperatūrą SWG-SW01A?

Naudokite Shift ←, Aukštyn ↑, Žemyn ↓ klavišus temperatūrai nustatyti, tada patvirtinkite mygtuku SET. Vieną kartą paspauskite temperatūros mažinimo mygtuką, kad įjungtumėte darbo režimą (užsidega OUT indikatorius).

Kokius vamzdžių diametrus galima suvirinti šiuo modeliu?

Suderinami diametrai: 20, 25, 32, 40, 50 ir 63 mm. Pridedamos specialios šildymo movos kiekvienam diametrui.

Kokia suvirinimo procedūra?

1. Įstatykite tinkamą movą. 2. Įjunkite aparatą ir palaukite žalio indikatoriaus. 3. Nupjaukite vamzdį reikiamo ilgio. 4. Įkiškite vamzdį ir jungtį į movas nurodytą šildymo laiką. 5. Greitai išimkite ir sujunkite nesusukdami. 6. Palikite atvėsti rekomenduojamą laiką.

Ką daryti, jei raudonas indikatorius ilgai dega?

Jei raudonas indikatorius po neįprastai ilgo laiko nepersijungia į žalią, tai gali rodyti gedimą. Nedelsdami išjunkite aparatą, atjunkite nuo maitinimo ir atiduokite remontuoti kvalifikuotam specialistui.

Ar galima naudoti aparatą lyjant?

Ne. Venkite vandens ar skysčių patekimo. Nenaudokite aparato lauke lyjant. Maitinimas turi būti tinkamai įžemintas.

Ar būtina mūvėti pirštines naudojimo metu?

Taip, primygtinai rekomenduojama mūvėti apsaugines pirštines, kad išvengtumėte nudegimų, nes šildomos dalys pasiekia 320 °C.

Kaip sumontuoti šildymo movas?

Padėkite aparatą ant stabilaus paviršiaus. Tvirtai pritvirtinkite movas prie šildymo plokštės veržliarakčiu. Paprastai mažesnės movos montuojamos plokštės priekyje.

Koks šildymo laikas 32 mm vamzdžiui?

Dėl 32 mm diametro, šildymo laikas yra 8 sekundės, lydymosi gylis 20 mm, o aušinimo laikas 4 minutės.

Ką daryti, jei aparatas nešildo?

Patikrinkite, ar maitinimas prijungtas ir lizdas įžemintas. Jei raudonas indikatorius neužsidega, problema gali būti elektrinė. Remontui kreipkitės į kvalifikuotą specialistą.

Kur rasti instrukciją prancūzų kalba?

Instrukcija prancūzų kalba yra nemokamai atsisiunčiama iš notice-facile.com. Taip pat galite paprašyti vertimo el. paštu.

NAUDOJIMO INSTRUKCIJA SWG-SW01A MSW

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Déjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai įpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versija anglų kalba, kuri yra oficiali nuoroda. Daugiau kalbų versijų galima gauti paprašius adresu [e-mail].

Techniniai duomenys

Parametras aprašymas	Parametras vertė
Produkto pavadinimas	Vamzdžių suvirinimo aparatas
Modelis	MSW-SWG-SW01A	MSW-SWG-SW02A
Nominali įtampa [V~] / dažnis [Hz]	230 / 50
Nominali galia [W]	950	800
Suvirinimo skersmuo [mm]	20, 25, 32, 40, 50, 63	20, 25, 32
Maks. temperatūra [°C]	320
Matmenys [plotis x gylis x aukštis; mm]	410 x 110 x 140	400 x 110 x 140
Svoris [kg]	1,5	1,3

ATKREIPKITE DÉMESJ! Šio vadovo bréžiniai yra tik iliustravimo tikslais ir kai kuriomis detalémis gali skirtis nuo tikrojo gaminio.

DÉMESIO! Nepaisant saugios prietaiso konstrukcijos ir jo apsauginiu savybiu bei papildomu operatori u saugančiu elementu naudojimo, naudojant prietaisą išlieka nedidelė nelaimingo atsitikimo ar susižalojimo rizika. Naudodami jrenginj būkite budrūs ir vadovaukitės sveiku protu.

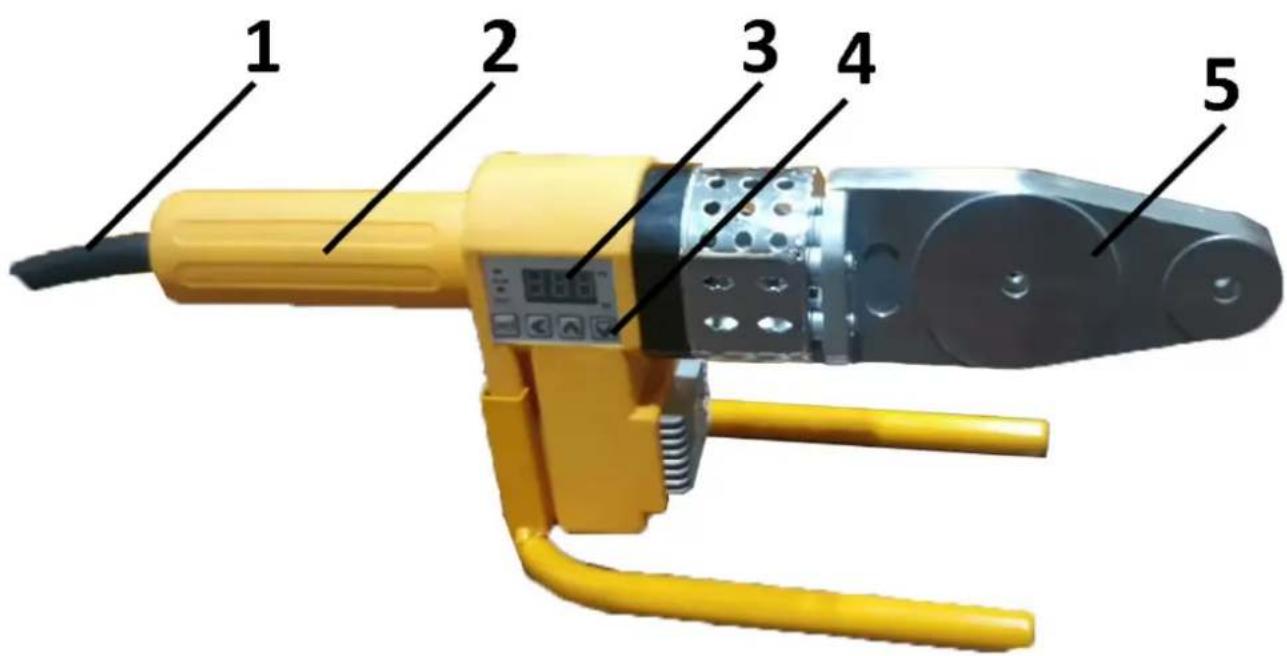

1	Maitinimo laidas
2	Rankena
3	Ekranas
4	Nustatymo mygtukai
5	Šildymo lenta

I. Produkto struktūra

1. Šildymo lenta
2. Ryšys
3. Izoliacija
4. Radiatorius
5. Palaikymas
6. Varžtas
7. Mašinos korpusas
8. Grandinės plokštė
9. Laido klipas
10. Jungiamasis varžtas
11. Vielinė rankena
12. Kabelis

II. Naudojant

1. Nustatykite mašiną

Pastatykite mašiną ant stabilaus, lygaus pavirśiaus. Jdiekite tinkamus šildymo lizdus pagal reikiamas specifikacijas. Veržliarakčiu tvirtai pritvirtinkite šildymo lizdus prie lentos. Paprastai mažesni lizdai turi būti šildymo plokštės priekyje.

1. Ijunkite mašiną

Jjunkite maitinimą. Ispėjimas: įsitikinkite, kad maitinimo šaltinis yra jžemintas. Raudona indikatoriaus lemputė parodys, kad mašina kaista. Kai užsidega žalia indikatoriaus lemputė, mašina pasiekė reikiamą temperatūrą ir yra paruošta naudoti.

Mygtukais Shift ← , Aukštyn ↑ ir Žemyn ↓ reguliuokite temperatūrą ir patvirtinkite mygtuku „SET“.

1. Paruoškite ir pašildykite vamzdj

a. Iškirpkite vamzdj iki norimo ilgio.
b. I šildymo galvutes jkiškite vamzdį arba jungiamają detalę nurodytam šildymo laikui (išsamiau žr. toliau pateiktą

lentele).

c. Po šildymo greitai nuimkite vamzdj ar jungiamają detalę ir jstatykite j reikiamą gylj. Pastaba: nesukite ir neužsukite vamzdžio j vietą; tiesiog įstumkite, kad užtikrintumėte tinkamą prigludimą.

1	Kai mašina pradės veikti, užsidegs ši indikatoriaus lemputė
2	Temperatūros nustatymo mygtukas
3	Pasirinkite skaičių mygtuką
4	Temperatūros didinimo mygtukas
5	Temperatūros mažinimo mygtukas.Kai temperatūra yra nustatyta, paspauskite šį mygtuką vieną kartą. Užsidegs „OUT“ lemputė, rodanti, kad mašina paruošta ir pradėjo veikti.

Specifikacija (mm)	Šildymo laikas (s)	Lydymosi gylis (mm)	Aušinimo laikas (mm)
20	5	14	3
25	7	16	3
32	8	20	4
40	12	21	4
50	18	22,5	5
63	24	24	6

Pastaba: jei temperatūra žemesnė nei 5°C, pailginkite šildymo laiką 50 %

III. Atsargiai

1. Patikrinkite mašiną Prieš naudodami patikrinkite mašinos išorinj dangtelj ir laidus. Nenaudokite mašinos, jei kuri nors dalis yra pažeista.

2. Užtikrinkite jžeminimą Maitinimo šaltinis turi būti tinkamai jžemintas.

3. Venkite skysčių poveikio Stenkitės, kad j mašiną nepatektų vandens ar kitų skysčių. Nenaudokite mašinos lauke lietingomis dienomis.

4. Degias medžiagas laikykite atokiai Išlaikykite saugų atstumą tarp mašinos ir bet kokių degių medžiagų.

5. Naudokite apsaugines pirštines Dirbdami su mašina operatoriams primygtinai rekomenduojama mūvėti pirštines.

6. Apriboti prieigą tik profesionalams Kad būtų užtikrintas saugumas ir optimalus veikimas, tik kvalifikuoti specialistai turėtų atidaryti mašiną arba reguliuoti jo temperatūros nustatymus.

7. Monitoriaus indikatoriaus lemputės Jei indikatoriaus lemputės nesikeičia ilgą laiką, prietaisas gali veikti netinkamai. Nedelsdami nutraukite darbą ir išjunkite maitinimą.

8. Ieškokite profesionalaus remonto Jei mašiną reikia taisyti, kreipkitės į gamintoją arba kvalifikuotą specialistą.
