BEDIENUNGSANLEITUNG SWG-SW01A MSW
Dieses Benutzerhandbuch wurde mit Hilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Genauigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist. Weitere Sprachversionen sind auf Anfrage über info@expondo.com erhältlich.
Technische Daten
| des ParametersBeschreibung | des ParametersWert | |
| Produktname | Rohrschweißmaschine | |
| Modell | MSW-SWG-SW01A | MSW-SWG-SW02A |
| Nennspannung [V] / Frequenz [Hz] | 230 / 50 | |
| Nennleistung [W] | 950 | 800 |
| Durchmesser der Schweißnaht [mm] | 20, 25, 32, 40, 50, 63 | 20, 25, 32 |
| Max. Temperatur [°C] | 320 | |
| Abmessungen [Breite x Tiefe x Höhe; mm] | 410 x 110 x 140 | 400 x 110 x 140 |
| Gewicht [kg] | 1,5 | 1,3 |
HINWEIS! Die Zeichnungen in diesem Handbuch dienen nur zur Veranschaulichung und können in einigen Details vom tatsächlichen Produkt abweichen.
ACHTUNG! Trotz der sicheren Konstruktion des Geräts und seiner Schutzvorrichtungen sowie trotz der Verwendung zusätzlicher Elemente zum Schutz des Bedieners besteht bei der Verwendung des Geräts ein geringes Unfall- oder Verletzungsrisiko. Bleiben Sie wachsam und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät benutzen.


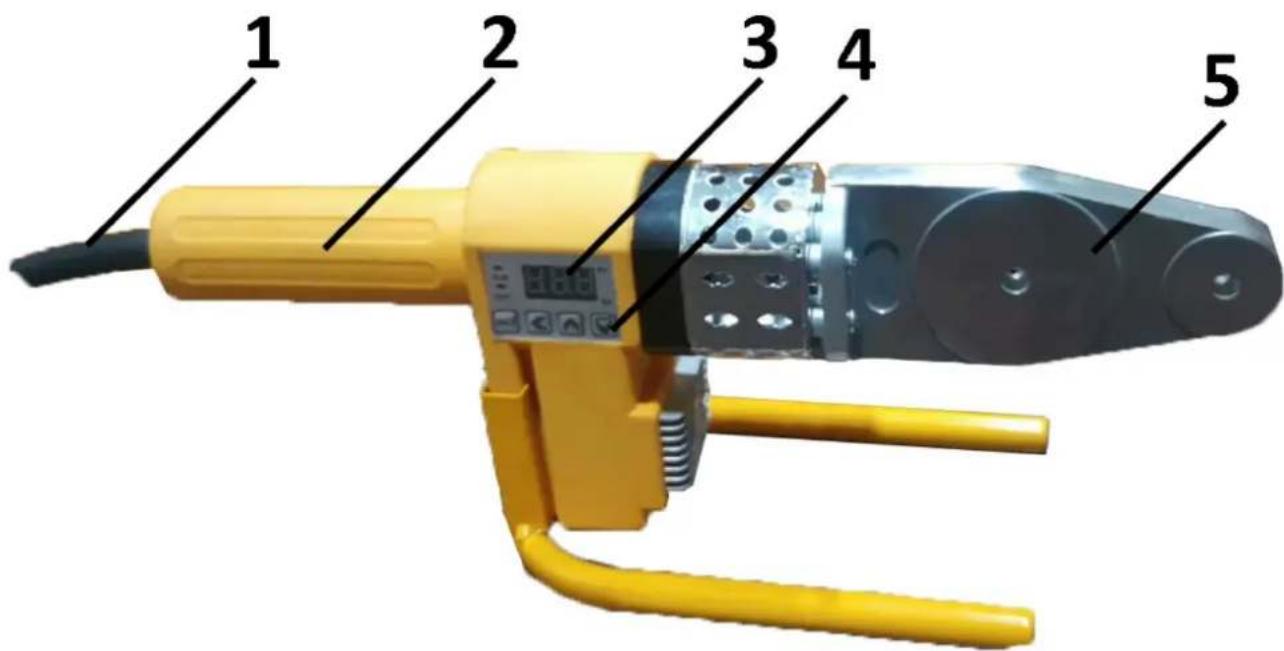

1 2 3 4 5| 1 | Netzkabel |
| 2 | Griff |
| 3 | Bildschirm |
| 4 | Tasten einstellen |
| 5 | Heizungsbrett |

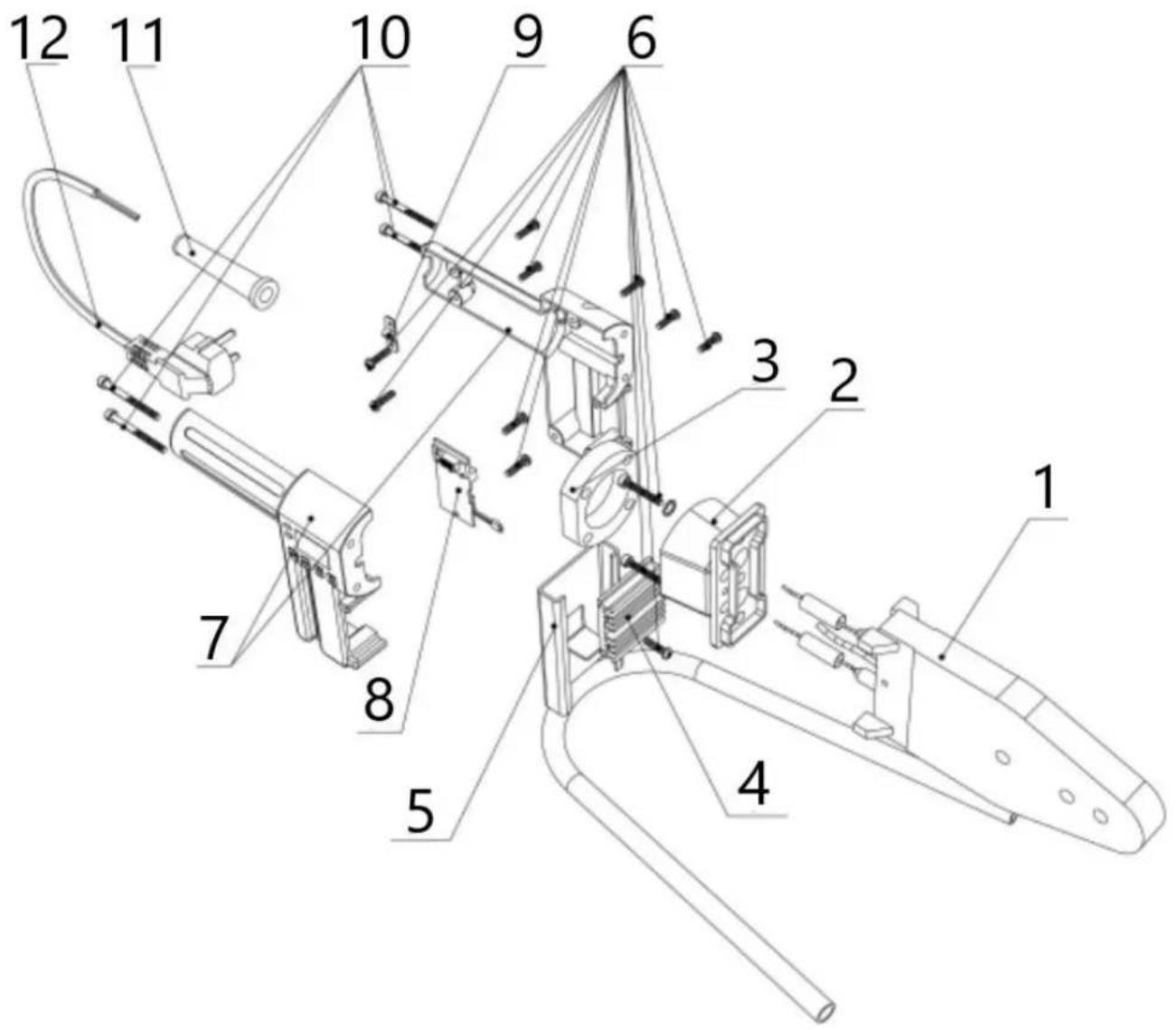

- Kochfeld
- Verbindung
- Isolierung
- Heizkörper
- Ablage
- Schnecke
- Körper der Maschine
- Leiterplatte
- Drahtklammer
- Verbindungsschraube
- Griff aus Draht
- Seil
II. Verwendung von
1. Aufstellen des Geräts
Stellen Sie das Gerät auf eine stabile, ebene Fläche. Installieren Sie die entsprechenden Heizungssteckdosen gemäß den erforderlichen Spezifikationen. Befestigen Sie die Heizbuchsen mit einem Schraubenschlüssel fest an der Platine. In der Regel sollten kleinere Steckdosen an der Vorderseite der Heizplatte angebracht werden.
2. Einschalten des Geräts
Schalten Sie das Gerät ein. Vorsicht! Stellen Sie sicher, dass die Stromversorgung geerdet ist. Eine rote Kontrollleuchte zeigt an, dass das Gerät heizt. Wenn die grüne Anzeige aufleuchtet, hat das Gerät die richtige Temperatur erreicht und ist einsatzbereit.
Verwenden Sie die Tasten Shift ←, Up ↑ und Down ↓, um die Temperatur einzustellen und bestätigen Sie mit der Taste "SET".
3. Bereiten Sie das Rohr vor und erhitzen Sie es
a. Schneiden Sie das Rohr auf die gewünschte Länge zu. b. Setzen Sie das Rohr oder den Fitting für die angegebene Heizzeit in die Heizköpfe ein (Einzelheiten siehe Tabelle unten). c. Nach dem Erhitzen das Rohr oder Fitting schnell herausnehmen und bis zur gewünschten Tiefe einführen. Hinweis: Drehen oder schrauben Sie das Rohr nicht in die richtige Position, sondern schieben Sie es einfach hinein, damit es richtig sitzt.

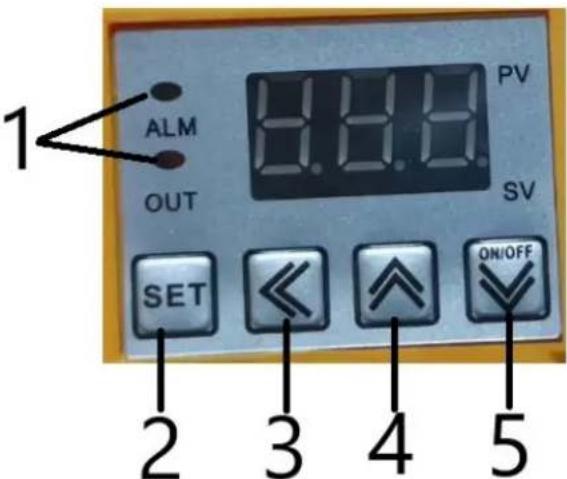

| 1 | Wenn das Gerät in Betrieb genommen wird, leuchtet diese Anzeige auf |
| 2 | Taste Temperatur einstellen |
| 3 | Nummerntaste wählen |
| 4 | Taste Temperaturanstieg |
| 5 | Taste "Temperatur senken".Wenn die Temperatur eingestellt ist, drücken Sie diese Taste einmal. Die "OUT"-Lampe leuchtet auf und zeigt damit an, dass das Gerät bereit ist und seine Arbeit aufgenommen hat. |
| Spezifikation (mm) | Aufheizzeit (s) | Schmelztiefe (mm) | Abkühlzeit (mm) |
| 20 | 5 | 14 | 3 |
| 25 | 7 | 16 | 3 |
| 32 | 8 | 20 | 4 |
| 40 | 12 | 21 | 4 |
| 50 | 18 | 22,5 | 5 |
| 63 | 24 | 24 | 6 |
Hinweis: Wenn die Temperatur unter 5°C liegt, verlängern Sie die Heizzeit um 50%.
III. Warnhinweise
1. Überprüfen Sie das Gerät
Überprüfen Sie die äußere Abdeckung und die Kabel des Geräts vor dem Gebrauch. Nehmen Sie die Maschine nicht in Betrieb, wenn ein Teil beschädigt ist.
2. Erdung sicherstellen
Die Stromversorgung muss ordnungsgemäß geerdet sein.
3. Vermeiden Sie den Kontakt mit Flüssigkeiten
Vermeiden Sie das Eindringen von Wasser oder anderen Flüssigkeiten in das Gerät. Benutzen Sie das Gerät an regnerischen Tagen nicht im Freien.
4. Halten Sie brennbare Materialien fern
Halten Sie einen sicheren Abstand zwischen der Maschine und brennbaren Materialien ein.
5. Verwenden Sie Schutzhandschuhe
Es wird dringend empfohlen, dass die Bediener bei der Arbeit mit der Maschine Handschuhe tragen.
6. Beschränken Sie den Zugang auf Fachleute
Aus Gründen der Sicherheit und der optimalen Leistung sollten nur qualifizierte Fachleute das Gerät öffnen oder die Temperatureinstellungen vornehmen.
7. Anzeigeleuchten des Monitors
Wenn sich die Anzeigeleuchten über einen längeren Zeitraum nicht ändern, liegt möglicherweise eine Fehlfunktion des Geräts vor. Stellen Sie die Arbeit sofort ein und schalten Sie den Strom ab.
8. Wenden Sie sich an einen Fachmann
Wenn das Gerät repariert werden muss, wenden Sie sich an den Hersteller oder einen qualifizierten Fachmann.
