Tuotetyyppi	Putkihitsauskone
Merkki	MSW
Malli	SWG-SW01A
Nimellisjännite	230 V / 50 Hz
Nimellisteho	950 W
Yhteensopivat hitsaushalkaisijat	20, 25, 32, 40, 50, 63 mm
Maksimilämpötila	320 °C
Mitat (Pituus x Syvyys x Korkeus)	410 x 110 x 140 mm
Paino	1,5 kg
Lämmitystyyppi	Sähköinen lämmityslevy vaihdettavilla holkeilla
Näyttö	Näyttö punaisella (kuumenee) ja vihreällä (valmis) merkkivalolla
Lämpötilan säätö	Shift, Ylös, Alas ja SET -painikkeet
Arvioitu lämmitysaika (20 mm)	5 sekuntia
Arvioitu lämmitysaika (63 mm)	24 sekuntia
Sulaissyvyys (20 mm)	14 mm
Sulaissyvyys (63 mm)	24 mm
Jäähtymisaika (20 mm)	3 minuuttia
Jäähtymisaika (63 mm)	6 minuuttia
Turvallisuus	Maadoitus pakollinen; vikamerkkivalot
Huolto	Puhdista käytön jälkeen; vältä kosteutta
Korjattavuus	Vain ammattitaitoisen teknikon korjattava
Mukana tulevat lisävarusteet	Lämmitysholkit jokaiselle halkaisijalle
Käyttötarkoitus	Muoviputkien hitsaus (PPR, PE, jne.)
Kotelon materiaali	Lämmönkestävä muovi

Usein kysytyt kysymykset - SWG-SW01A MSW

Kuinka säätää lämpötilaa SWG-SW01A:ssa?

Käytä Shift ←, Ylös ↑, Alas ↓ -näppäimiä lämpötilan säätämiseen, vahvista sitten SET-painikkeella. Paina kerran lämpötilan vähennyspainiketta aktivoidaksesi toimintatilan (OUT-merkkivalo palaa).

Mitä putkihalkaisijoita tällä mallilla voidaan hitsata?

Yhteensopivat halkaisijat ovat: 20, 25, 32, 40, 50 ja 63 mm. Jokaiselle halkaisijalle on mukana omat lämmitysholkit.

Mikä on hitsausmenettely?

1. Asenna sopiva holkki. 2. Kytke kone päälle ja odota vihreää merkkivaloa. 3. Leikkaa putki sopivaan pituuteen. 4. Työnnä putki ja liitin holkkeihin ilmoitetun lämmitysajan ajan. 5. Poista nopeasti ja liitä ilman vääntämistä. 6. Anna jäähtyä suositeltu aika.

Mitä tehdä, jos punainen merkkivalo palaa pitkään?

Jos punainen merkkivalo ei vaihdu vihreäksi epätavallisen ajan jälkeen, se voi viitata vikaan. Pysäytä kone välittömästi, irrota se verkkovirrasta ja vie ammattilaisen korjattavaksi.

Voiko konetta käyttää sateessa?

Ei. Vältä veden tai nesteiden tunkeutumista. Älä käytä konetta ulkona sateella. Virtalähteen on oltava asianmukaisesti maadoitettu.

Täytyykö käytön aikana käyttää käsineitä?

Kyllä, on erittäin suositeltavaa käyttää suojakäsineitä palovammojen välttämiseksi, koska lämmitysosat saavuttavat 320 °C:n lämpötilan.

Kuinka lämmitysholkit asennetaan?

Aseta kone vakaalle alustalle. Kiinnitä holkit tiukasti lämmityslevyyn avaimen avulla. Yleensä pienimmät holkit sijoitetaan levyn etuosaan.

Mikä on lämmitysaika 32 mm:n putkelle?

32 mm:n halkaisijalla lämmitysaika on 8 sekuntia, sulaissyvyys on 20 mm ja jäähtymisaika 4 minuuttia.

Mitä tehdä, jos kone ei lämpene?

Tarkista, että virtajohto on kytketty ja pistorasia on maadoitettu. Jos punainen merkkivalo ei syty, ongelma saattaa olla sähköinen. Ota yhteyttä ammattitaitoiseen teknikkoon korjausta varten.

Mistä löydän käyttöohjeen ranskaksi?

Ranskankielinen käyttöohje on saatavilla ilmaiseksi ladattavana osoitteessa notice-facile.com. Voit myös pyytää käännöstä sähköpostitse.

KÄYTTÖOHJE SWG-SW01A MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametri kuvaus	Parametri arvo
Tuotteen nimi	Putken hitsauskone
Malli	MSW-SWG-SW01A	MSW-SWG-SW02A
Nimellisjännite [V~] / taajuus [Hz]	230 / 50
Nimellisteho [W]	950	800
Hitsaushalkaisija [mm]	20, 25, 32, 40, 50, 63	20, 25, 32
Max. lämpötila [°C]	320
Mitat [leveys x syvyys x korkeus; mm]	410 x 110 x 140	400 x 110 x 140
Paino [kg]	1,5	1,3

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

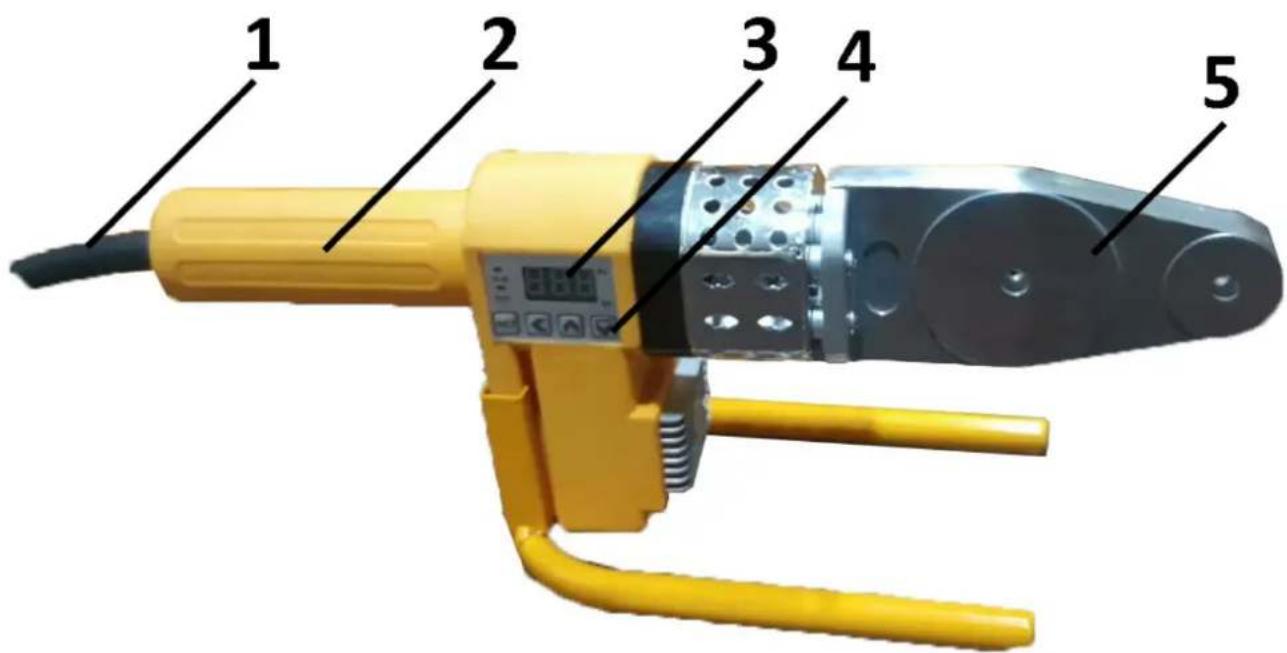

1	Virtajohto
2	Kahva
3	Näyttöruutu
4	Asetuspainikkeet
5	Lämmityslauta

1. Lämmityslauta
2. Yhteys
3. Eristys
4. Jäähdytin
5. Tuki
6. Ruuvi
7. Koneen runko
8. Piirilevy
9. Johdinpidike
10. Kiinnitysruuvi
11. Vaijerikahva
12. Kaapeli

II. Käyttämällä

1. Asenna kone

Aseta kone vakaalle, tasaiselle alustalle. Asenna sopivat lämmityspistorasiat vaadittujen eritelmien mukaan. Kiinnitä lämmityspistorasiat tiukasti levyyn jakoavaimella. Tyypillisesti pienemmät pistorasiat tulee sijoittaa lämmityslevyn etuosaan.

1. Kytke koneeseen virta

Kytke virta päälle. Varoitus: Varmista, että virtalähde on maadoitettu. Punainen merkkivalo osoittaa, että kone lämpenee. Kun vihreä merkkivalo syttyy, kone on saavuttanut oikean lämpötilan ja on valmis käyttöön.

Käytä Shift ← , Ylös ↑ ja Alas ↓ näppäimiä lämpötilan säätämiseen ja vahvista SET-painikkeella.

1. Valmistele ja lämmitä putki

a. Leikkaa putki haluttuun pituuteen.
b. Aseta putki tai liitin lämmityspäihin määritetyn lämmitysajan ajaksi (katso tarkemmat tiedot alla olevasta taulukosta).

c. Lämmityksen jälkeen irrota putki tai liitin nopeasti ja aseta se paikoilleen haluttuun syvyyteen. Huomautus: Älä väännä tai ruuvaa putkea paikoilleen; yksinkertaisesti työnnä se sisään varmistaaksesi oikean istuvuuden.

1	Kun kone alkaa toimia, tämä merkkivalo syttyy
2	Aseta lämpötila -painike
3	Valitse numeropainike
4	Lämpötilan nousupainike
5	Lämpötilan alaspainike.Kun lämpötila on asetettu, paina tätä painiketta kerran. "OUT"-valo syttyy osoittaen, että kone on valmis ja on alkanut toimia.

Tekniset tiedot (mm)	Lämmitysaika (s)	Sulamissyvyys (mm)	Jäähdytysaika (mm)
20	5	14	3
25	7	16	3
32	8	20	4
40	12	21	4
50	18	22,5	5
63	24	24	6

Huomautus: Jos lämpötila on alle 5°C, lisää lämmitysaikaa 50 %

III. Varoitus

1. Tarkasta kone

Tarkista koneen ulkokansi ja kaapelit ennen käyttöä. Älä käytä konetta, jos jokin osa on vaurioitunut.

1. Varmista maadoitus

Virtalähteen tulee olla kunnolla maadoitettu.

1. Estä altistuminen nesteelle

Vältä veden tai muiden nesteiden pääsyä koneeseen. Älä käytä konetta ulkona sateisina päivinä.

1. Pidä syttyvät materiaalit loitolla

Säilytä turvallinen etäisyys koneen ja syttyvien materiaalien välillä.

1. Käytä suojakäsineitä

On erittäin suositeltavaa, että käyttäjät käyttävät käsineitä työskennellessään koneen kanssa.

1. Rajoita pääsy ammattilaisille

Turvallisuuden ja optimaalisen suorituskyvyn vuoksi vain pätevät ammattilaiset saavat avata koneen tai säätää sen lämpötila-asetuksia.

1. Näytön merkkivalot

Jos merkkivalot eivät muutu pitkään aikaan, laitteessa voi olla toimintahäiriö. Lopeta työskentely välittömästi ja katkaise virta.

1. Hae ammattimaista korjausta

Jos kone vaatii korjausta, ota yhteyttä valmistajaan tai pätevään ammattilaiseen.
