KÄYTTÖOHJE SWG-SW02A MSW
Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta info@expondo.com.
Tekniset tiedot
| Parametri kuvaus | Parametri arvo | |
| Tuotteen nimi | Putken hitsauskone | |
| Malli | MSW-SWG-SW01A | MSW-SWG-SW02A |
| Nimellisjännite [V~] / taajuus [Hz] | 230 / 50 | |
| Nimellisteho [W] | 950 | 800 |
| Hitsaushalkaisija [mm] | 20, 25, 32, 40, 50, 63 | 20, 25, 32 |
| Max. lämpötila [°C] | 320 | |
| Mitat [leveys x syvyys x korkeus; mm] | 410 x 110 x 140 | 400 x 110 x 140 |
| Paino [kg] | 1,5 | 1,3 |
HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.
HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.


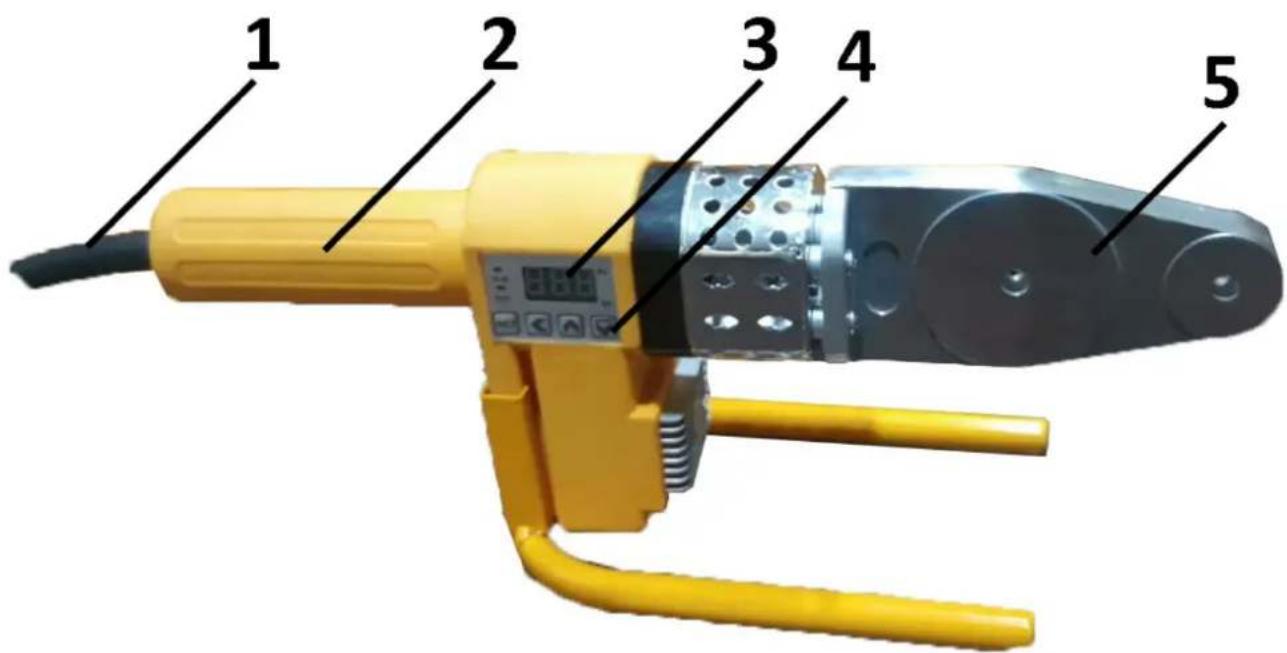

1 2 3 4 5| 1 | Virtajohto |
| 2 | Kahva |
| 3 | Näyttöruutu |
| 4 | Asetuspainikkeet |
| 5 | Lämmityslauta |
- Lämmityslauta
- Yhteys
- Eristys
- Jäähdytin
- Tuki
- Ruuvi
- Koneen runko
- Piirilevy
- Johdinpidike
- Kiinnitysruuvi
- Vaijerikahva
- Kaapeli
II. Käyttämällä
- Asenna kone
Aseta kone vakaalle, tasaiselle alustalle. Asenna sopivat lämmityspistorasiat vaadittujen eritelmien mukaan. Kiinnitä lämmityspistorasiat tiukasti levyyn jakoavaimella. Tyypillisesti pienemmät pistorasiat tulee sijoittaa lämmityslevyn etuosaan.
- Kytke koneeseen virta
Kytke virta päälle. Varoitus: Varmista, että virtalähde on maadoitettu. Punainen merkkivalo osoittaa, että kone lämpenee. Kun vihreä merkkivalo syttyy, kone on saavuttanut oikean lämpötilan ja on valmis käyttöön.
Käytä Shift ← , Ylös ↑ ja Alas ↓ näppäimiä lämpötilan säätämiseen ja vahvista SET-painikkeella.
- Valmistele ja lämmitä putki
a. Leikkaa putki haluttuun pituuteen.
b. Aseta putki tai liitin lämmityspäihin määritetyn lämmitysajan ajaksi (katso tarkemmat tiedot alla olevasta taulukosta).
c. Lämmityksen jälkeen irrota putki tai liitin nopeasti ja aseta se paikoilleen haluttuun syvyyteen. Huomautus: Älä väännä tai ruuvaa putkea paikoilleen; yksinkertaisesti työnnä se sisään varmistaaksesi oikean istuvuuden.
| 1 | Kun kone alkaa toimia, tämä merkkivalo syttyy |
| 2 | Aseta lämpötila -painike |
| 3 | Valitse numeropainike |
| 4 | Lämpötilan nousupainike |
| 5 | Lämpötilan alaspainike.Kun lämpötila on asetettu, paina tätä painiketta kerran. "OUT"-valo syttyy osoittaen, että kone on valmis ja on alkanut toimia. |
| Tekniset tiedot (mm) | Lämmitysaika (s) | Sulamissyvyys (mm) | Jäähdytysaika (mm) |
| 20 | 5 | 14 | 3 |
| 25 | 7 | 16 | 3 |
| 32 | 8 | 20 | 4 |
| 40 | 12 | 21 | 4 |
| 50 | 18 | 22,5 | 5 |
| 63 | 24 | 24 | 6 |
Huomautus: Jos lämpötila on alle 5°C, lisää lämmitysaikaa 50 %
III. Varoitus
- Tarkasta kone
Tarkista koneen ulkokansi ja kaapelit ennen käyttöä. Älä käytä konetta, jos jokin osa on vaurioitunut.
- Varmista maadoitus
Virtalähteen tulee olla kunnolla maadoitettu.
- Estä altistuminen nesteelle
Vältä veden tai muiden nesteiden pääsyä koneeseen. Älä käytä konetta ulkona sateisina päivinä.
- Pidä syttyvät materiaalit loitolla
Säilytä turvallinen etäisyys koneen ja syttyvien materiaalien välillä.
- Käytä suojakäsineitä
On erittäin suositeltavaa, että käyttäjät käyttävät käsineitä työskennellessään koneen kanssa.
- Rajoita pääsy ammattilaisille
Turvallisuuden ja optimaalisen suorituskyvyn vuoksi vain pätevät ammattilaiset saavat avata koneen tai säätää sen lämpötila-asetuksia.
- Näytön merkkivalot
Jos merkkivalot eivät muutu pitkään aikaan, laitteessa voi olla toimintahäiriö. Lopeta työskentely välittömästi ja katkaise virta.
- Hae ammattimaista korjausta
Jos kone vaatii korjausta, ota yhteyttä valmistajaan tai pätevään ammattilaiseen.
