SWG-SW02A - заваръчна машина MSW - Безплатно ръководство за потребителя

Вид продукт	Заваръчен апарат за тръби
Марка	MSW
Модел	SWG-SW02A
Номинално напрежение	230 V / 50 Hz
Номинална мощност	800 W
Диаметри на заваряване	20, 25, 32 мм
Максимална температура	320 °C
Размери (Д × Ш × В)	400 × 110 × 140 мм
Тегло	1,3 кг
Дисплей	Цифров екран
Регулиране на температурата	Бутони за настройка (стрелки и SET)
Светлинни индикатори	Червен индикатор (загряване) и зелен индикатор (готовност)
Време за загряване (20 мм)	5 секунди
Време за загряване (25 мм)	7 секунди
Време за загряване (32 мм)	8 секунди
Дълбочина на топене (20 мм)	14 мм
Дълбочина на топене (25 мм)	16 мм
Дълбочина на топене (32 мм)	20 мм
Време за охлаждане	3 до 4 минути (приблизително)
Включени аксесоари	Нагревателни накрайници (20, 25, 32 мм), ключ за затягане
Безопасност	Задължително заземяване, защита от прегряване
Употреба	Само за вътрешна употреба, избягвайте влага
Почистване	Почистете нагревателния панел след употреба със суха кърпа
Ремонтопригодност	Обърнете се към квалифициран специалист

Често задавани въпроси - SWG-SW02A MSW

Как да включа заваръчния апарат SWG-SW02A?

Свържете апарата към заземен контакт и го включете с помощта на превключвателя. Червеният индикатор показва повишаване на температурата. Изчакайте зеления индикатор, за да използвате.

Какви диаметри тръби могат да се заваряват с този модел?

Този модел поддържа диаметри от 20, 25 и 32 мм. Използвайте предоставените съответни нагревателни накрайници.

Как да настроя температурата на заваряване?

Използвайте бутоните със стрелки (↑, ↓) и бутона Shift (←), за да коригирате показваната температура, след което натиснете 'SET' за потвърждение. Индикаторът 'OUT' светва, когато температурата е достигната.

Какво означават червеният и зеленият индикатор?

Червеният индикатор светва, когато апаратът загрява. Зеленият индикатор светва, когато зададената температура е достигната и машината е готова за заваряване.

Какво е времето за загряване за тръба с диаметър 20 мм?

За тръба с диаметър 20 мм, времето за загряване е 5 секунди. Препоръчителната дълбочина на топене е 14 мм.

Какви предпазни мерки за безопасност трябва да взема?

Използвайте защитни ръкавици, осигурете правилно заземяване, дръжте запалими материали на разстояние и не използвайте апарата под дъжд.

Мога ли да използвам апарата на открито?

Не, апаратът е предназначен само за вътрешна употреба. Избягвайте излагане на вода или влага, за да предотвратите електрически удари.

Как да почистя нагревателния панел?

Оставете апарата да изстине напълно, след това избършете нагревателния панел със суха и неабразивна кърпа. Не използвайте химикали.

Какво да направя, ако индикаторите останат постоянно включени?

Ако индикаторите не променят състоянието си след необичайно време, незабавно спрете апарата и изключете захранването. Проверете от професионалист.

Къде мога да намеря резервни части за SWG-SW02A?

Свържете се с производителя или оторизиран дилър. За ремонти се обърнете към квалифициран специалист.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SWG-SW02A MSW

Това ръководство за потребителя е преведено чрез машинен превод. Положихме всички усилия, за да гарантираме, че преводът е точен, но имайте предвид, че автоматизираните преводи не са перфектни и не са предназначени да заменят човешки преводачи. Официалната версия на ръководството за потребителя е на английски език. Всички разлики между преведената версия и оригиналния английски не са право обвързващи. Ако имате някакви въпроси относно точността на превода, моля, вижте английската версия, която е официалната справка. Повече езикови версии са достъпни при заявка чрез [e-mail].

Технически данни

Параметърописание	Параметърстойност
Име на продукта	Машина за заваряване на тръби
Модел	MSW-SWG-SW01A	MSW-SWG-SW02A
Номинално напрежение [V~] / Честота [Hz]	230 / 50
Номинална мощност [W]	950	800
Диаметър на заваряване [mm]	20, 25, 32, 40, 50, 63	20, 25, 32
Макс. температура [°C]	320
Размери [ширина х дълбочина х височина; mm]	410 x 110 x 140 400 x 110 x 140
Тегло [kg]	1,5	1,3

МОЛЯ, ОБЪРНЕТЕ ВНИМАНИЕ! Чертежите в това ръководство са само за илюстрация и в някои детайли може да се различават от действителния продукт.

ВНИМАНИЕ! Въпреки безопасности дизайн на устройството и неговите защитни характеристики и въпреки използването на допълнителни елементи, предпазващи оператора, все още съществува малък риск от злополука или нараняване при използване на устройството. Бъдете нашрек и използвайте здравия разум, когато използвате устройството.

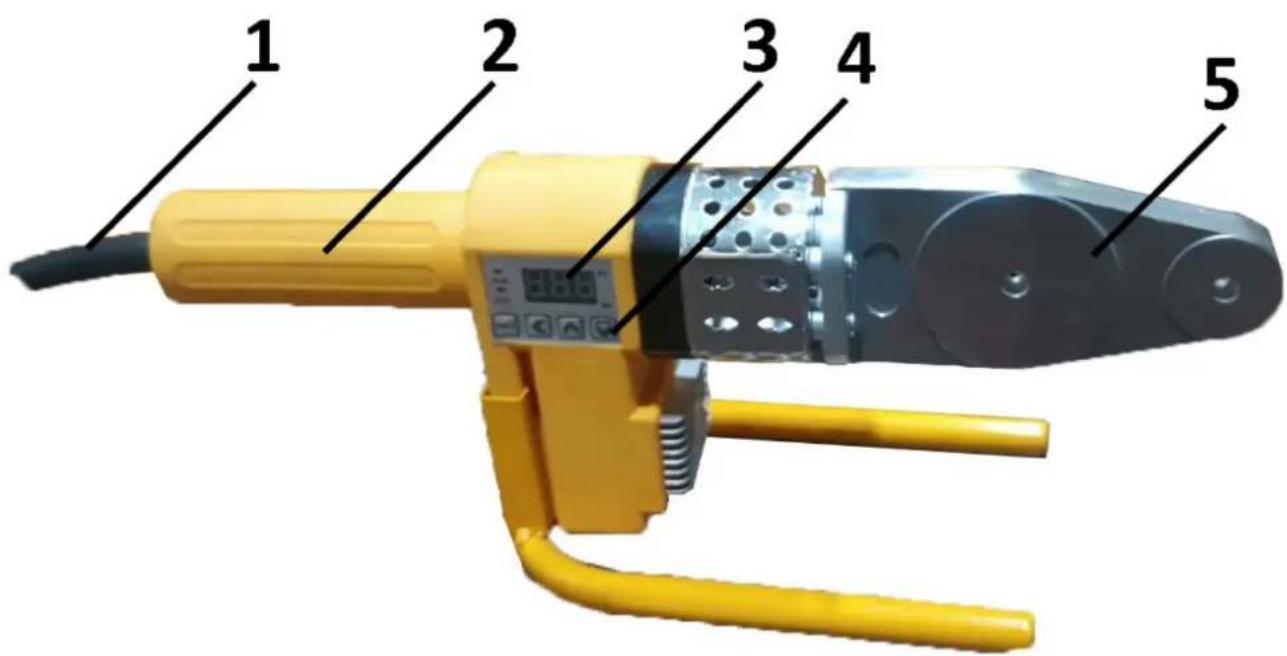

1	Захранващ кабел
2	Дръжка
3	Екран на дисплея
4	Бутони за настройка
5	Отоплителна дъска

1. Нагревателна дъска
2. Връзка
3. Изолация
4. Радиатор
5. поддръжка
6. Винт
7. Тяло на машината
8. Печатна платка
9. Щипка за тел
10. Свързващ винт
11. Телена дръжка
12. Кабел

II. Използване

Поставете машината върху стабилна, равна повърхност. Инсталирайте подходящите нагревателни гнезда въз основа на необходимите спецификации. Закрепете нагревателните гнезда плътно към дъската с помощта на гаечен ключ. Обикновено по-малките гнезда трябва да бъдат разположени в предната част на нагревателната дъска.

2. Включете машината

Включете захранването. Внимание: Уверете се, че захранването е заземено. Червен индикатор ще покаже, че машината загрява. Когато светне зеленият индикатор, машината е достигнала правилната температура и е готова за употреба.

Използвайте бутоните Shift ← , Up ↑ и Down ↓ , за да регулирате температурата и потвърдете с бутона „SET“.

3. Подгответе и загрейте тръбата

а. Нарежете тръбата до желаната дължина.
b. Поставете тръбата или фитинга в нагревателните глави за определеното време за нагряване (вижте таблицата по-долу за подробности).
с. След нагряване бързо извадете тръбата или фитинга и я поставете на мястото на необходимата дълбочина.

Забележка: Не усуквайте и не завивайте тръбата на място; просто го натиснете навътре, за да осигурите правилно прилягане.

1	Когато машината започне да работи, този индикатор ще светне
2	Бутон за настройка на температурата
3	Изберете бутон с цифра
4	Бутон за повишаване на температурата
5	Бутон за намаляване на температурата.Когато температурата е зададена, натиснете този бутон веднъж.Индикаторът "OUT" ще светне, което показва, че машината е готова и е започнала работа.

Спецификация (mm)	Време за нагряване (s)	Дълбочина на топене (mm)	Време за охлаждане (mm)
20	5	14	3
25	7	16	3
32	8	20	4
40	12	21	4
50	18	22,5	5
63	24	24	6

Забележка: Ако температурата е под 5°C, увеличете времето за нагряване с 50%

III. Внимание

1. Огледайте машината

Проверете външния капак и кабелите на машината преди употреба. Не работете с машината, ако някоя част е повредена.

1. Осигурете заземяване

Захранването трябва да бъде правилно заземено.

1. Предотвратете излагане на течност

Избягвайте навлизането на вода или други течности в машината. Не използвайте машината на открито в дъждовни дни.

1. Дръжте запалими материали далеч

Поддържайте безопасно разстояние между машината и всякакви запалими материали.

1. Използвайте защитни ръкавици

Силно се препоръчва операторите да носят ръкавици, докато работят с машината.

1. Ограничете достъпа до професионалисти

За безопасност и оптимална работа, само квалифицирани специалисти трябва да отварят машината или да регулират нейните температурни настройки.

7. Светлинни индикатори на монитора

Ако индикаторните светлини не се променят за продължителен период от време, устройството може да е неизправно. Спрете незабавно работата и изключете захранването.

8. Потърсете професионален ремонт

Ако машината се нуждае от ремонт, свържете се с производителя или с квалифициран специалист.
