DPSW-220-01 - заваръчна машина MSW - Безплатно ръководство за потребителя

Тип продукт	Точков заваръчен апарат за изправяне на вдлъбнатини
Модел	MSW-DPSW-220-01
Номинално напрежение	230 V / 50 Hz
Номинална мощност	3000 W
Номинален входен ток	16 A
Максимален моментен ток	6800 A
Степен на защита	IP21
Максимална дебелина на точково заваряване	1,2 mm
Размери (Д x Ш x В)	465 x 245 x 270 mm
Тегло	27,3 kg
Дължина на заземителния кабел	150 cm
Дължина на кабела на пистолета	150 cm
Функции за заваряване	7 функции: нагряване с въглероден прът, мезонно заваряване, вълново заваряване, теглителен чук, триъгълно точково заваряване, едностранно точково заваряване и др.
Режими на заваряване	Ръчен и автоматичен (интелигентен)
Система за защита	Защита от прегряване с автоматично изключване и звуков сигнал
Автоматична импулсна система	Налична за функции 4 и 6, намалява карбонизацията
Изисквано захранване	Еднофазно 230 V, прекъсвач > 60 A, меден кабел 4 mm², макс. 20 m
Поддръжка	Почиствайте и полирайте повърхностите за заваряване, проверявайте връзките, използвайте оригинални аксесоари
Безопасност	Носете кожени ръкавици, престилка, защитни обувки, лицев щит ; избягвайте влага ; изключвайте преди поддръжка
Резервни части и ремонтопригодност	Използвайте само оригинални аксесоари MSW ; обслужване от квалифициран техник ; не модифицирайте машината
Обща информация	Проектиран за промишлена и професионална употреба ; съвместим с автомобилни каросерии

Често задавани въпроси - DPSW-220-01 MSW

Как да настроите мощността на заваряване?

Използвайте бутоните със стрелки нагоре и надолу, за да регулирате интензитета на мощността (ниво на тока), показан вдясно на екрана.

Каква е максималната дебелина на заваряемия лист?

Максималната дебелина на точково заваряване е 1,2 mm.

Как да използвате интелигентния (автоматичен) режим?

Превключете ключа в интелигентен режим. Устройството автоматично открива късо съединение и генерира точка на заваряване за 1 секунда. Изключете пистолета 0,5 секунди преди следващата точка.

Какво да правите при прегряване на машината?

Машината спира автоматично и зумер непрекъснато звъни. Оставете я да изстине няколко минути; тя ще се рестартира сама.

Как да подготвите повърхността за заваряване?

Шлайфайте изцяло зоната на заваряване, включително заземителната точка, за да премахнете слоевете електрофореза и фосфатиране. Използвайте телена шлайфглава или диамантена мелница.

Кои предпазни средства са задължителни?

Носете кожени ръкавици, кожена престилка, защитни обувки и лицев щит или защитни очила. Избягвайте проводящи бижута.

Как да смените функцията на заваряване?

Натиснете бутона за избор на инструменти, след което използвайте стрелките нагоре/надолу, за да изберете желания номер на функция (1 до 7). Потвърдете, като натиснете отново бутона.

Защо заварката е слаба?

Възможни причини: прекалено голяма приложена сила (заварката трябва да е лека), лошо заземяване, лошо подготвена повърхност или разхлабени връзки. Проверете всяка точка.

Какъв тип захранващ кабел да използвате?

Използвайте кабел с медна жила с минимално сечение 4 mm², максимална дължина 20 метра, без спливания. Прекъсвачът трябва да бъде над 60 A.

Как да извършите правилно заземяване?

Поставете оригиналното заземително устройство върху зоната за ремонт, затегнете медната гайка за добър контакт. Използвайте само предоставения аксесоар.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DPSW-220-01 MSW

Това ръководство за потребителя е преведено чрез машинен превод. Положихме всички усилия, за да гарантираме, че преводът е точен, но имайте предвид, че автоматизираните преводи не са перфектни и не са предназначени да заменят човешки преводачи. Официалната версия на ръководството за потребителя е на английски език. Всички разлики между преведената версия и оригиналния английски не са право обвързващи. Ако имате някакви въпроси относно точността на превода, моля, вижте английската версия, която е официалната справка. Повече езикови версии са достъпни при заявка чрез [e-mail].

Технически данни

Параметърописание	Параметърстойност
Име на продукта	Устройство за точково заваряване навдлъбнатини
Модел	MSW-DPSW-220-01
Номинално напрежение [V~] / Честота [Hz]	230 / 50
Номинална мощност [W]	3000
Номинален входен ток [A]	16
Степен на защита IP	IP21
Заземителен кабел [cm]	150
Дължина на кабела напистолета [cm]	150
Дебелина на точковозаваряване [mm]	1,2
Моментен максимален ток [A]	6800
Номинален входен ток [A]	16
Размери [ширинах дълбочинах височина; mm]	465 x 245 x 270
Тегло [kg]	27,3

1. Предпазни мерки при включване:

• Уверете се, че продуктът е свързан към заземяващия проводник и че заземяващият захранващ проводник е в добро състояние. (Всеки винт на корпуса на машината може да бъде заземен.)
• Уверете се, че работната маса е свързана към заземяващото устройство. (Всеки винт на корпуса на машината може да бъде заземен.)
• Предотвратете контакта на оператора с металните части, които трябва да бъдат заварени, когато няма защита или когато носи мокри дрехи.
• Избягвайте да докосвате зоната, която ще заварявате.
• Не извършвайте точково заваряване в много влажни зони или на мокри подове.
• Не използвайте протрити или нарязани кабели за заваряване. Проверете дали кабельт има правилна изолация и проверете за открити медни проводници, разхлабени връзки, течове и други потенциални опасности.
• Когато сменяте проводника на електрода, първо се уверете, че машината е изключена.
• Преди всички инспекции и поддръжка, изключете машината и извадете директно щепсела.

2. Защита на очите и тялото:

• Когато заваряват, операторите трябва да носят защитно облекло, за да предотвратят разпръскване на разтопен метал, включително кожени ръкавици, кожени престилки, предпазни обувки и щит за лице или защитни очила.
• Защита за очите трябва да се използва и при полиране или начукване.
• Избягвайте да носите проводими предмети като пръстени, часовници и бижута, тъй като те могат да причинят сериозни изгаряния.
• Всички защитни знаци и маркиращи табели трябва да са в добро състояние и стабилно поставени.

3. Захранване:

• Тази серия е оборудвана с опции за еднофазно захранване: 230V,
- Забележка: Ако прекъсвачът се задейства, проверете дали отговаря на необходимите спецификации за употреба и се уверете, че е с подходящо качество.

Оборудването е предназначено за индустриални и професионални среди. При различни настройки постигането на пълна електромагнитна съвместимост може да бъде предизвикателство поради проведени смущения и радиация.

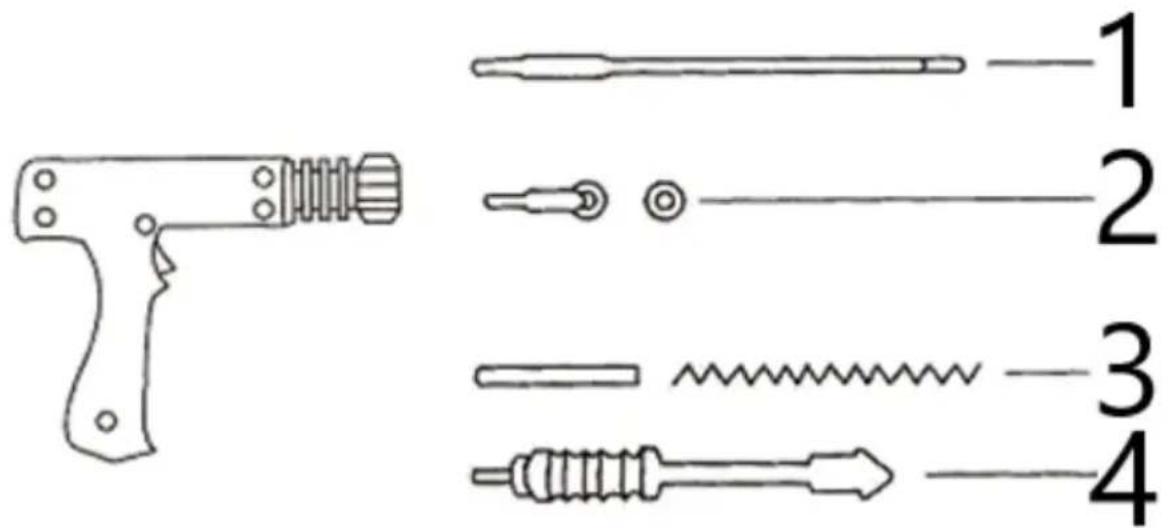

4. Функцията на всяка част

1	Подгряване на карбонова пръчка
2	Мезонно заваряване
3	Заваряване с вълнообразна линия
4	Теглене на чук

6. Операция

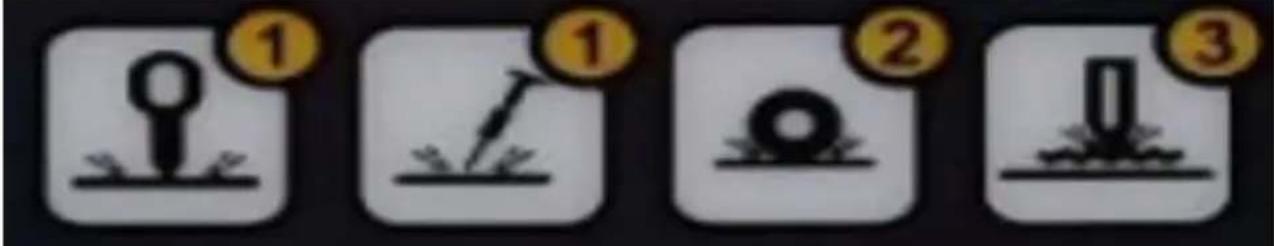

Работа на панела:

1. Свържете продукта към подходящ източник на захранване, след което натиснете превключвателя. Дисплеят ще покаже функция (вляво) и мощност (вдясно).
2. За да регулирате интензивността на мощността (текущото ниво), използвайте бутоните със стрелка нагоре или стрелка надолу.
3. За да промените функцията, натиснете бутона за избор на инструменти. Веднъж в режим на избор на функция, можете да използвате бутоните със стрелка нагоре или стрелка надолу, за да изберете номера на желаната функция.
4. Ръчно заваряване и интелигентно заваряване:

- Ръчен режим: Свържете конектора на превключвателя на фенерчето и настройте превключвателя на ръчен режим.

- Интелигентен режим: Няма нужда да изключвате конектора на превключвателя на фенерчето; просто задайте превключвателя на интелигентен режим.

5

1	Регулиране на функцията	7	Ток/функция -
2	Текуща наредба	8	Превключвайте между интелигентно и ръчно заваряване
3	Избор на функция	9	Интерфейс на заваръчен пистолет
4	Ключ за захранване	10	Контролен интерфейс
5	Функционален код	11	Заземителен проводник
6	Ток/функция +

ОТ мезонно заваряване	Данни Деликатен ремонт	Кръгово мезонно заваряване	Заваряване с вълнообразна линия
Горещоласкателно	Едностранноточковозаваряване	Подгряване накарбонова пръчка	Триъгълноточковозаваряване

Операция за заземяване

Поставете заземяващия проводник в позицията, която трябва да бъде ремонтирана

Поставете заваръчната горелка близо до заземяващия проводник за заваряване

Затегнете гайката на заземителната глава

Операция по заваряване

Машината поддържа ръчен и автоматичен режим на заваряване:

• Хостът автоматично открива състоянието на късо съединение на заваръчния пистолет, генерирайки точка на заваряване в рамките на 1 секунда.
• За да продължите със заваряването, изключете заваръчния пистолет от заваръчната повърхност за 0,5 секунди, преди да продължите към следващата точка. Заваряването може да се извърши последователно по този начин.
• Ръчен режим: Когато превключите на ръчен режим, използвайте превключвателя на пистолета, за да контролирате заваряването ръчно.

Система за защита от прегряване на хоста

Продуктът включва автоматична система за защита от прегряване. В случай на прекомерна употреба, машината автоматично ще спре за няколко минути, за да се охлади. През този период зумерът ще звучи непрекъснато със звук „бръмчене... бръмчене... бръмчене...“.

Автоматична импулсна система

Продуктът е оборудван с автоматична импулсна система, налична във функции 4 и 6. За да активирате, осигурете пълен контакт между заваръчния пистолет и стоманената плоча. Домакинът автоматично ще откие късо съединение на заваръчния пистолет и ще започне работа в рамките на 1 секунда. Тази характеристика намалява карбонизацията, повишавайки както ефективността на работа, така и дълголетието на оборудването.

7. Решения на често срещани проблеми:

1. Техника на заваряване: Не използвайте прекомерна сила.

○ Заваряването може да бъде здраво и сигурно с леко докосване. Прилагането на сила може да доведе до по-слаби заварки.

1. Съвместимост на заземяващото устройство: Използвайте само оригиналното заземително устройство.

Оригиналното заземително устройство е оптимизирано за тази машина. Върхът на заземяващото устройство служи като стабилизатор, докато медната гайка провежда електричество. Уверете се, че гайката е здраво закрепена за ефективно заземяване.

1. Съответствие на захранването: Уверете се, че източникът на захранване отговаря на изискванията на машината, тъй като се нуждае от висок моментен ток по време на работа.

2. Захранващият кабел трябва да бъде кабел с медна жила с минимален национален стандарт от 4 квадратни милиметра и не по-дълъг от 20 метра.

3. Захранващият кабел трябва да е с непрекъсната дължина, без щепсели, контакти, заземителни кабели, снаждания на кабели или кабелни скари.

4. Използвайте въздушен превключвател или предпазител срещу течове с номинал над 60А.

5. Подготовка на заваръчните повърхности: Внимателно почистете и полирайте заваръчните части.

Оригиналната ламарина често има електрофореза и фосфатиращи слоеве под грунда, които може да не се виждат, но могат да повлияят на качеството на заваряване. Уверете се, че заваръчната зона (включително точката на заземяване) е напълно шлайфана. За най-добри резултати използвайте глава за шлайфане на тел или диамантена мелница, за да премахнете ефективно старата боя.

1. Проверете връзките на компонентите за здравина:

- Проверете връзката между телта на заваръчния пистолет и хоста, за да се уверите, че няма разхлабване.

• Проверете връзките между заваръчния пистолет и други компоненти като издърпващия чук и мезона.
• Затегнете гайката на заземяващото устройство, ако е необходимо.

8. Правила за безопасност и общи предпазни мерки

Производителят на машината не носи отговорност за щети на лица или имущество, причинени от следните ситуации:

• Модифициране на функциите за безопасност на машината или намеса в нейната работа без разрешение.
• Неспазване на инструкциите и изискванията, описани в товаръководство.
  • Промяна на производителността на продукта без одобрение.
• Използване на неоригинални или несъвместими аксесоари.
• Несъответствие с разпоредбите и стандартите на страната, в която е инсталирана машината.

Забележка:

• Изключете щепсела от контакта, преди да разглобите корпуса на машината.
• Уверете се, че операторът е преминал подходящо обучение, преди да използвате машината.
• Поддръжката трябва да се извършва само от професионално квалифициран техник.
• Операторът е отговорен за защитата на електрическото и електронното оборудване на производителя на автомобиля (напр. компютърен дисплей, радио, аларма, въздушна възглавница).
• Бъдете внимателни: електродът, заваръчното рамо и други проводящи части могат да достигнат много високи температури и може да останат горещи известно време, след като машината спре да работи. За да предотвратите изгаряния, оставете компонентите да се охладят преди работа и се уверете, че се извършват редовни профилактични проверки за поддръжка.

9. Схематична схема

1	Заземителен кабел
2	Пистолетен кабел
3	Термо ключ
4	Превключвател на режима
5	Контролен съвет
