NAVODILA ZA UPORABO DPSW-220-01 MSW

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo preko [e-mail].

Tehnični podatki

Parameter opis	Parameter vrednost
Ime izdelka	Točkovni varilec za odstranjevanje udrtin
Model	MSW-DPSW-220-01
Nazivna napetost [V~] / frekvenca [Hz]	230 / 50
Nazivna moč [W]	3000
Nazivni vhodni tok [A]	16
Stopnja zaščite IP	IP21
Ozemljitveni kabel [cm]	150
Dolžina kabla pištole [cm]	150
Debelina točkovnega varjenja [mm]	1,2
Trenutni največji tok [A]	6800
Nazivni vhodni tok [A]	16
Mere [širina x globina x višina; mm]	465 x 245 x 270
Teža [kg]	27,3

1. Varnostni ukrepi pri vklopu:

• Prepričajte se, da je izdelek priključen na ozemljitveno žico in da je ozemljitvena napajalna žica v dobrem stanju. (Vsak vijak na ohišju stroja je lahko ozemljen.)
• Prepričajte se, da je delovna miza priključena na ozemljitveno napravo. (Vsak vijak na ohišju stroja je lahko ozemljen.)
• Upravljavcu preprečite, da bi se dotaknil kovinskih delov, ki jih je treba variti, će ni zaščite ali će nosi mokra oblačila.
• Izogibajte se dotikanju območja, ki ga želite variti.
• Ne izvajajte točkovnega varjenja v zelo vlažnih prostorih ali na mokrih tleh.
• Za varjenje ne uporabljajte obrabljenih ali prerezanih kablov. Preverite, ali ima kabel ustrezno izolacijo, in preglejte, ali so izpostavljene bakrene žice, ohlapne povezave, puščanje in druge možne nevarnosti.
• Pri zamenjavi žice elektrode se najprej prepričajte, da je stroj izklopljen.
• Pred vsemi pregledi in vzdrževanjem izklopite stroj in neposredno izvlecite napajalni vtič.

2. Zaščita oči in telesa:

• Med varjenjem morajo operaterji nositi zaščitna oblačila, da preprečijo brizganje staljene kovine, vključno z usnjenimi rokavicami, usnjenimi predpasniki, varnostnimi čevlji in ščitnikom za obraz ali zaščitnimi očali.
• Zaščito za oči je treba uporabljati tudi pri poliranju ali udarjanju s kladivom.
• Izogibajte se nošenju prevodnih predmetov, kot so prstani, ure in nakit, saj lahko povzročijo hude opekline.
• Vsi zaščitni znaki in označevalne table morajo biti v dobrem stanju in varno nameščeni.

3. Napajanje:

• Ta serija je opremljena z enofaznimi možnostmi napajanja: 230 V,
- Opomba: Če se odklopnik sproži, preverite, ali ustreza zahtevanim specifikacijam za uporabo in se prepričajte, da je ustrezne kakovosti.

Oprema je zasnovana za industrijska in profesionalna okolja. V različnih nastavitvah je doseganje popolne elektromagnetne združljivosti lahko težavno zaradi prevodnih motenj in sevanja.

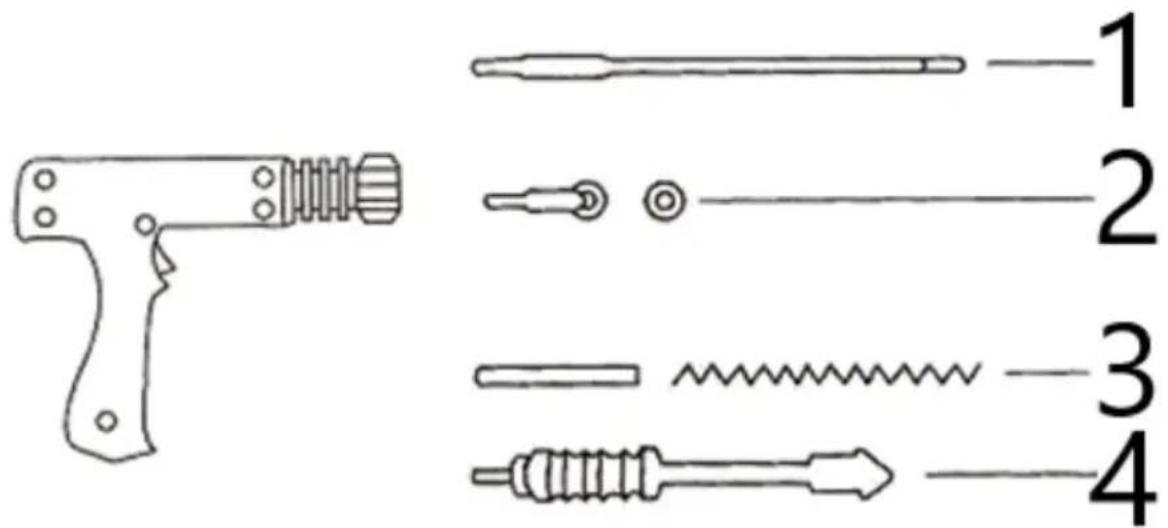

4. Funkcija vsakega dela

1	Ogrevanje karbonske palice
2	Mesonsko varjenje
3	Varjenje valov
4	Vlečno kladivo

6. Delovanje

Delovanje plošče:

1. Priključite izdelek na ustrezen vir napajanja in pritisnite stikalo. Na zaslonu bo prikazana funkcija (na levi) in moč (na desni).
2. Za prilagoditev intenzivnosti moči (trenutni nivo) uporabite puščični gumb gor ali dol.
3. Če želite spremeniti funkcijo, pritisnite gumb za izbiro orodij . Ko ste v načinu za izbiro funkcije, lahko uporabite gumba s puščico navzgor ali puščico navzdol, da izberete želeno številko funkcije.
4. Ročno varjenje in inteligentno varjenje:

○ Ročni način: Priključite konektor stikala gorilnika in nastavite stikalo na ročni način.

- Pametni način: ni treba odklopiti konektorja stikala gorilnika; preprosto nastavite stikalo na pametni način.

1 2 3 4 5 6 7 8 9 10 11 SPOT PRO STEEL DENT PULLIANCE TOOLS SELECT POWER MANUAL PRODUCTION CONTROL

5

1	Prilagoditev funkcije	7	Tok/funkcija -
2	Trenutna ureditev	8	Preklapljajte med inteligentnim in ročnim varjenjem
3	Izbira funkcije	9	Vmesnik za varilno pištolo
4	Stikalo za vklop	10	Nadzorni vmesnik
5	Koda funkcije	11	Ozemljitvena žica
6	Tok/funkcija +

OT mezonsko varjenje	Podatki Občutljivo popravilo	Krožno mezonsko varjenje	Varjenje valov

SL

Vroče laskavo	Enostransko točkovno varjenje	Ogrevanje karbonske palice	Trikotno točkovno varjenje

Delovanje ozemljitve

Postavite ozemljitveno žico v položaj, ki ga je treba popraviti	Za varjenje postavite varilni gorilnik blizu ozemljitvene žice	Zategnite matico ozemljitvene glave

Varjenje

Aparat podpira ročni in avtomatski način varjenja:

• Gostitelj samodejno zazna stanje kratkega stika varilne pištole in v 1 sekundi ustvari varilno točko.
• Za nadaljevanje varjenja odklopite varilno pištolo od varilne površine za 0,5 sekunde, preden nadaljujete na naslednjo točko. Na ta način lahko varjenje izvedete zaporedno.
• Ročni način: Ko preklopite na ročni način, uporabite stikalo pištole za ročno upravljanje varjenja.

Sistem za zaščito pred pregrevanjem gostitelja

Izdelek vključuje samodejni sistem zaščite pred pregrevanjem. V primeru prekomerne uporabe se stroj samodejno ustavi za nekaj minut, da se ohladi. V tem času bo brenčalo neprekinjeno zvenelo z zvokom "brenčanje... brenčanje... brenčanje...".

Avtomatski impulzni sistem

Izdelek je opremljen s samodejnim impulznim sistemom, ki je na voljo v funkcijah 4 in 6. Za aktiviranje zagotovite popoln stik med varilno pištolo in jekleno ploščo. Gostitelj bo samodejno zaznal kratek stik varilne pištole in začel delovati v 1 sekundi. Ta lastnost zmanjšuje karbonizacijo, s čimer se izboljša delovna učinkovitost in dolgoživost opreme.

7. Rešitve pogostih težav:

1. Tehnika varjenja: ne uporabljajte prekomerne sile.

○ Varjenje je lahko močno in varno z rahlim dotikom. Uporaba sile lahko povzroči šibkejše zvare.

1. Združljivost z ozemljitveno napravo: uporabljajte samo originalno ozemljitveno napravo.

○ Originalna ozemljitvena naprava je optimizirana za ta stroj. Konica ozemljitvene naprave služi kot stabilizator, medtem ko bakrena matica prevaja elektriko. Prepričajte se, da je matica dobro pritrjena za učinkovito ozemljitev.

1. Skladnost napajanja: zagotovite, da vir napajanja ustreza zahtevam stroja, saj med delovanjem potrebuje visok trenutni tok.

- Napajalni kabel mora biti kabel z bakrenim jedrom z minimalnim nacionalnim standardom 4 kvadratne milimetre in ne daljši od 20 metrov.

○ Napajalni kabel mora biti neprekinjene dolžine, brez vtičev, vtičnic, ozemljitvenih vložkov, spojev ožičenja ali kabelskih nosilcev.

- Uporabite zračno stikalo ali zaščito pred uhajanjem z nazivno močjo nad 60 A.

1. Priprava varilnih površin: Varilne dele temeljito očistite in zloščite.

Originalna pločevina ima pod temeljnim premazom pogosto plasti elektroforeze in fosfatiranja, ki morda niso vidne, vendar lahko vplivajo na kakovost varjenja. Prepričajte se, da je območje varjenja (vključno z ozemljitveno točko) v celoti pobrušeno. Za najboljše rezultate uporabite glavo za brušenje žice ali diamantni brusilnik, da učinkovito odstranite vso staro barvo.

1. Preverite trdnost povezav komponent:

○ Preverite povezavo med žico varilne pištole in nosilcem, da zagotovite, da ni ohlapnosti.

○ Preglejte povezave med varilno pištolo in drugimi komponentami, kot sta vlečno kladivo in mezon.

○ Po potrebi privijte matico na ozemljitveni napravi.

8. Varnostni predpisi in splošni varnostni ukrepi

Proizvajalec stroja ni odgovoren za kakršno koli škodo na osebah ali lastnini, ki jo povzročijo naslednje situacije:

• Spreminjanje varnostnih funkcij stroja ali nepooblaščeno poseganje v njegovo delovanje.
• Neupoštevanje navodil in zahtev, navedenih v tem priročniku.
• Spreminjanje delovanja izdelka brez odobritve.
• Uporaba neoriginalne ali nezdružljive dodatne opreme.
• Ni v skladu s predpisi in standardi države, kjer je stroj nameščen.

Obvestilo:

• Preden razstavite ohišje stroja, izključite napajalni vtič.
• Zagotovite, da je upravljavec opravil ustrezno usposabljanje pred uporabo stroja.
  • Vzdrževanje naj izvaja le strokovno usposobljen tehnik.
• Upravljavec je odgovoren za zaščito električne in elektronske opreme proizvajalca avtomobila (npr. računalniški zaslon, radio, alarm, zračna blazina).
• Bodite previdni: elektroda, varilna roka in drugi prevodni deli lahko dosežejo zelo visoke temperature in lahko ostanejo vroči še nekaj časa po prenehanju delovanja stroja. Da preprečite opekline, pustite, da se komponente ohladijo, preden začnete z njimi, in zagotovite, da se izvajajo redni preventivni vzdrževalni pregledi.

9. Shema vezja

1	Ozemljitveni kabel
2	Gun Cable
3	Termo stikalo
4	Stikalo za način
5	Nadzorna plošča
