Produkttyp	Punktsvetsmaskin för buckelborttagning
Modell	MSW-DPSW-220-01
Märkspänning	230 V / 50 Hz
Märkeffekt	3000 W
Märkström	16 A
Maximal momentanström	6800 A
Skyddsklass	IP21
Max. punktsvetstjocklek	1,2 mm
Mått (L x B x H)	465 x 245 x 270 mm
Vikt	27,3 kg
Längd på jordkabel	150 cm
Längd på pistolens kabel	150 cm
Svetsfunktioner	7 funktioner: kolstångsuppvärmning, mesonsvetsning, våglinjesvetsning, dragkrok, triangulär punktsvetsning, ensidig punktsvetsning, etc.
Svetslägen	Manuell och automatisk (smart)
Skyddssystem	Överhettningsskydd med automatisk stopp och ljudsignal
Automatiskt pulssystem	Tillgängligt för funktion 4 och 6, minskar förkolning
Strömförsörjning krävs	Enfas 230 V, säkring > 60 A, kopparkabel 4 mm² max 20 m
Underhåll	Rengör och polera svetsytorna, kontrollera anslutningarna, använd originaltillbehör
Säkerhet	Använd läderhandskar, läderförkläde, skyddsskor, ansiktsskydd; undvik fukt; koppla bort före underhåll
Reservdelar och reparerbarhet	Använd endast originaltillbehör från MSW; underhåll av kvalificerad tekniker; modifiera inte maskinen
Allmän information	Avsedd för industriellt och professionellt bruk; kompatibel med bilkarosser

Vanliga frågor - DPSW-220-01 MSW

Hur ställer man in svetseffekten?

Använd pil upp och ned för att justera effektintensiteten (strömnivån) som visas till höger på skärmen.

Vilken är den maximala svetsbara plåttjockleken?

Den maximala punktsvetstjockleken är 1,2 mm.

Hur använder man det smarta (automatiska) läget?

Växla omkopplaren till smart läge. Enheten detekterar automatiskt kortslutning och genererar en svetspunkt på 1 sekund. Koppla bort pistolen 0,5 sekund före nästa punkt.

Vad gör man vid överhettning av maskinen?

Maskinen stannar automatiskt och en summer ljuder kontinuerligt. Låt den svalna några minuter; den startar om av sig själv.

Hur förbereder man svetsytan?

Slipa hela svetsområdet, inklusive jordpunkten, för att avlägsna elektrofores- och fosfateringsskikt. Använd en trådslipskiva eller diamantslipmaskin.

Vilken skyddsutrustning är obligatorisk?

Använd läderhandskar, läderförkläde, skyddsskor och ansiktsskärm eller skyddsglasögon. Undvik ledande smycken.

Hur byter man svetsfunktion?

Tryck på verktygsvalsknappen, använd sedan pil upp/ner för att välja önskat funktionsnummer (1 till 7). Bekräfta genom att trycka på knappen igen.

Varför är svetsningen svag?

Möjliga orsaker: för hög kraft (svetsningen ska vara lätt), dålig jordning, dåligt förberedd yta eller lösa anslutningar. Kontrollera varje punkt.

Vilken typ av strömkabel ska användas?

Använd en kopparkabel med minsta tvärsnitt 4 mm², maxlängd 20 meter, utan skarvar. Säkringen måste vara större än 60 A.

Hur utför man korrekt jordning?

Placera originaljordningsanordningen på området som ska repareras, dra åt kopparmuttern för god kontakt. Använd endast medföljande tillbehör.

BRUKSANVISNING DPSW-220-01 MSW

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

Tekniska data

Parameter beskrivning	Parameter värde
Produktnamn	Dent Puller Punktsvetsare
Modell	MSW-DPSW-220-01
Märkspänning [V~] / Frekvens [Hz]	230 / 50
Nominell effekt [W]	3000
Märk ingångsström [A]	16
IP-skyddsklass (Kapslingsklass)	IP21
Jordkabel [cm]	150
Pistolkabellängd [cm]	150
Punktsvetstjocklek [mm]	1,2
Omedelbar maximal ström [A]	6800
Märk ingångsström [A]	16
Mått [bredd x djup x höjd; mm]	465 x 245 x 270
Vikt [kg]	27,3

1. Försiktighetsåtgärder för att slå på:

• Se till att produkten är ansluten till jordkabeln och att jordkabeln är i gott skick. (Alla skruvar på maskinskalet kan jordas.)
• Se till att arbetsbänken är ansluten till jordningsenheten. (Alla skruvar på maskinskalet kan jordas.)
• Förhindra att operatören kommer i kontakt med metalldelarna som ska svetsas när det inte finns något skydd eller när den bär våta kläder.

- Undvik att vidröra området som ska svetsas.

- Utför inte punktsvetsning i mycket fuktiga utrymmen eller på våta golv.

- Använd inte slitna eller skurna kablar för svetsning. Kontrollera att kabeln är ordentligt isolerad och inspektera för frilagda koppartrådar, lösa anslutningar, läckor och andra potentiella faror.

- När du byter ut elektrodkabeln, se till att maskinen stängs av först.

- Före alla inspektioner och underhåll, stäng av maskinen och dra ur stickkontakten direkt.

2. Skydd av ögon och kropp:

• Vid svetsning bör operatörer bära skyddskläder för att förhindra att smält metall stänker, inklusive läderhandskar, läderförkläden, skyddsskor och antingen en ansiktsskärm eller skyddsglasögon.
• Ögonskydd bör också användas vid polering eller hamring.
• Undvik att bära ledande föremål som ringar, klockor och smycken, eftersom de kan orsaka allvarliga brännskador.
• Alla skyddsskyltar och märkningstavlor ska vara i gott skick och säkert placerade.

3. Strömförsörjning:

• Denna serie är utrustad med enfas strömalternativ: 230V,
- Obs: Om strömbrytaren löser ut, kontrollera om den uppfyller de nödvändiga specifikationerna för användning och se till att den är av adekvat kvalitet.

Utrustningen är designad för industriella och professionella miljöer. I olika miljöer kan det vara svårt att uppnå full elektromagnetisk kompatibilitet på grund av ledstörningar och strålning.

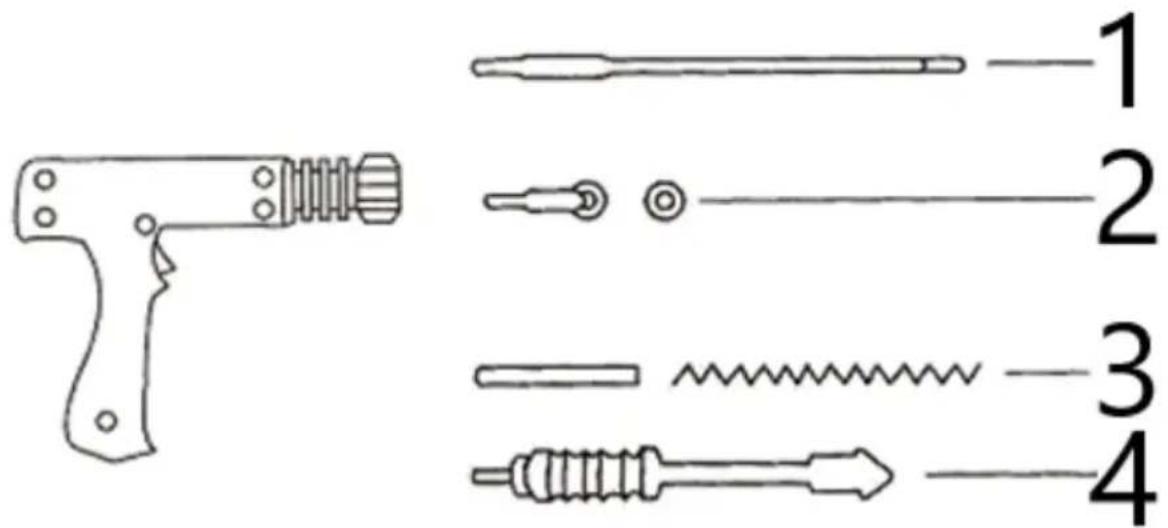

4. Varje dels funktion

1	Uppvärmning av kolstavar
2	Mesonsvetsning
3	Våglinjesvetsning
4	Drar Hammer

6. Drift

Paneldrift:

1. Anslut produkten till en lämplig strömkälla och tryck sedan på strömbrytaren. Displayen visar funktion (till vänster) och ström (till höger).
2. För att justera effektintensiteten (nuvarande nivå), använd pil upp- eller pil ned-knapparna.
3. För att ändra funktionen, tryck på verktygsvalsknappen . När du väl är i funktionsvalsläge kan du använda pil upp eller pil ner knapparna för att välja önskat funktionsnummer.
4. Manuell svetsning och intelligent svetsning:

○ Manuellt läge: Anslut ficklampans kontakt och ställ omkopplaren till manuellt läge.

○ Smart läge: Det finns inget behov av att koppla bort brännarens kontakt; ställ helt enkelt omkopplaren till smart läge.

5

1	Funktionsjustering	7	Ström/funktion -
2	Nuvarande reglering	8	Växla mellan intelligent och manuell svetsning
3	Funktionsval	9	Gränssnitt för svetspistol
4	Strömbrytare	10	Kontrollgränssnitt
5	Funktionskod	11	Jordledning
6	Aktuell/Funktion +

OTmesonsvetsning	Data Delikatreparation	Cirkulärmesonsvetsning	Våglinjesvetsning
4	5	6	7
Hett smickrande	Enkelsidig punktsvetsning	Kolstavvärme	Triangelpunktsvetsning

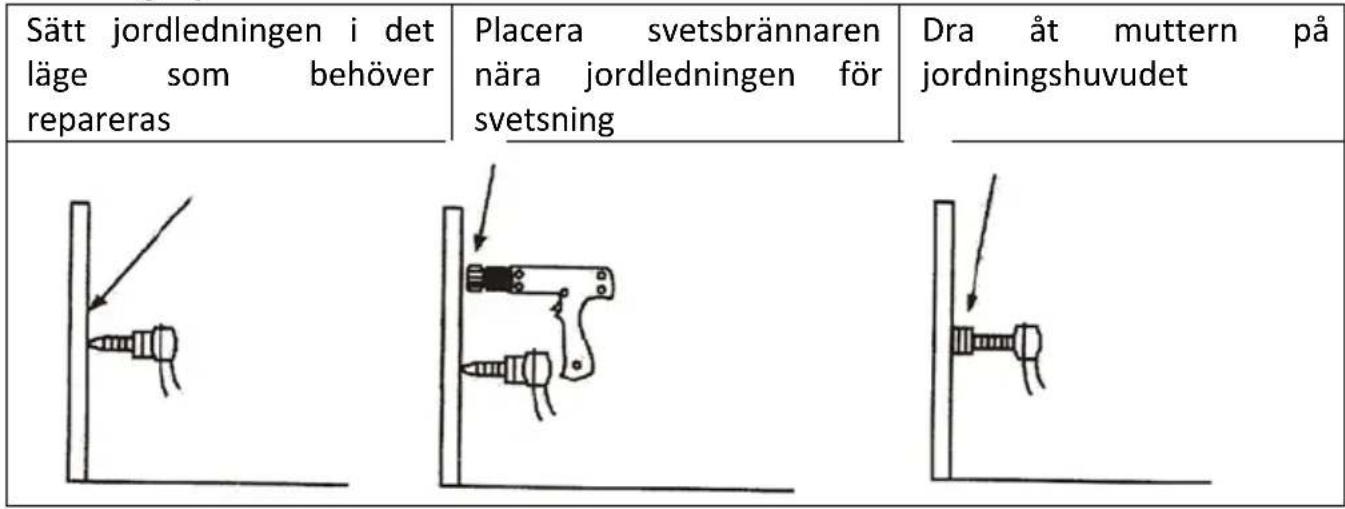

Jordningsoperation

Svetsoperation

Maskinen stöder både manuella och automatiska svetslägen:

• Värden upptäcker automatiskt kortslutningstillståndet för svetspistolen och genererar en svetspunkt inom 1 sekund.
• För att fortsätta svetsningen kopplar du bort svetspistolen från svetsytan i 0,5 sekunder innan du fortsätter till nästa punkt. Svetsning kan utföras sekventiellt på detta sätt.
• Manuellt läge: När du växlar till manuellt läge, använd pistolomkopplaren för att styra svetsningen manuellt.

Värd överhettningsskyddssystem

Produkten inkluderar ett automatiskt överhettningsskydd. Vid överdriven användning pausar maskinen automatiskt i några minuter för att svalna. Under denna period kommer summern att ljuda kontinuerligt med en "surr... surr... surr..."-ton.

Automatiskt pulssystem

Produkten är utrustad med ett automatiskt pulssystem, tillgängligt i funktionerna 4 och 6. För att aktivera, säkerställ full kontakt mellan svetspistolen och stålplåten. Värden kommer automatiskt att detektera kortslutningen i svetspistolen och starta driften inom 1 sekund. Denna funktion minskar förkolning, vilket förbättrar både arbetseffektiviteten och utrustningens livslängd.

7. Lösningar på vanliga problem:

1. Svetsteknik: Använd inte överdriven kraft.

- Svetsning kan vara stark och säker med en lätt beröring. Att applicera kraft kan resultera i svagare svetsar.

1. Jordningsenhetskompatibilitet: Använd endast den ursprungliga jordningsenheten.

Den ursprungliga jordningsenheten är optimerad för denna maskin. Spetsen på jordningsanordningen fungerar som en stabilisator, medan kopparmuttern leder elektricitet. Se till att muttern är ordentligt fastsatt för effektiv jordning.

1. Överensstämmelse med strömförsörjningen: Se till att strömkällan uppfyller maskinens krav, eftersom den behöver en hög momentan ström under drift.

○ Nätsladden ska vara en kopparkabel med en minsta nationell standard på 4 kvadratmillimeter och inte längre än 20 meter.
- Nätsladden ska vara en kontinuerlig längd, utan några stickproppar, uttag, jorddrag, skarvar eller kabelrännor.
○ Använd en luftströmbrytare eller läckageskydd klassad över 60A.

1. Förberedelse av svetsytor: Rengör och polera svetsdelar noggrant.

○ Originalplåt har ofta elektrofores- och fosfateringsskikt under primern, som kanske inte syns men kan påverka svetskvaliteten. Se till att svetsområdet (inklusive jordpunkten) är helt slipat. För bästa resultat, använd ett trådsliphuvud eller diamantslip för att effektivt ta bort gammal färg.

1. Kontrollera att komponentanslutningarna är fasta:

2. Verifiera anslutningen mellan svetspistolens tråd och värden för att säkerställa att det inte finns något löst.
   ○ Inspektera anslutningarna mellan svetspistolen och andra komponenter som draghammaren och mesonen.
   ○ Dra åt muttern på jordningsanordningen vid behov.

8. Säkerhetsföreskrifter och allmänna försiktighetsåtgärder

Maskinens tillverkare ansvarar inte för skador på personer eller egendom som orsakas av följande situationer:

• Ändra maskinens säkerhetsfunktioner eller störa dess funktion utan tillständ.
• Underlåtenhet att följa instruktionerna och kraven som beskrivs i denna manual.
• Ändring av produktens prestanda utan godkännande.
• Användning av icke-originella eller inkompatibla tillbehör.
• Följer inte reglerna och standarderna i det land där maskinen är installerad.

Varsel:

• Koppla ur strömkontakten innan du demonterar maskinens hölje.
• Se till att operatören har fått lämplig utbildning innan du använder maskinen.
• Underhåll bör endast utföras av en professionellt kvalificerad tekniker.
• Operatören ansvarar för att skydda biltillverkarens elektriska och elektroniska utrustning (t.ex. datorskärm, radio, larm, krockkudde).
• Var försiktig: elektroden, svetsarmen och andra ledande delar kan nå mycket höga temperaturer och kan förbli varma en tid efter att maskinen slutat fungera. För att förhindra brännskador, låt komponenterna svalna innan de hanteras och se till att regelbundna förebyggande underhållsinspektioner utförs.

9. Kretsschema

1	Jordkabel
2	Vapenkabel
3	Termobrytare
4	Lägesväxling
5	Kontrollstyrelsen
