GEBRUIKSAANWIJZING DPSW-220-01 MSW

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke verticalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie. Versies in andere talen zijn op aanvraag verkrijgbaar via [e-mail].

Technische gegevens

Parameter beschrijving	Parameter waarde
Productnaam	Dent Puller Puntlasapparaat
Model	MSW-DPSW-220-01
Nominale spanning [V~] / Frequentie [Hz]	230 / 50
Nominaal vermogen [W]	3000
Nominale ingangsstroom [A]	16
Beschermingsgraad IP	IP21
Grondkabel [cm]	150
Pistoolkabellengte [cm]	150
Puntlasdikte [mm]	1,2
Maximale stroomsterkte [A]	6800
Nominale ingangsstroom [A]	16
Afmetingen [breedte x diepte x hoogte; mm]	465x245x270
Gewicht [kg]	27,3

1. Voorzorgsmaatregelen bij het inschakelen:

• Zorg ervoor dat het product is aangesloten op de aardingsdraad en dat de aardingsdraad in goede staat is. (Elke schroef op de behuizing van het apparaat kan worden geaard.)
• Zorg ervoor dat de werkbank is aangesloten op het aardingsapparaat. (Elke schroef op de machinebehuizing kan worden geaard.)
• Voorkom dat de operator de te lassen metalen onderdelen aanraakt als er geen bescherming aanwezig is of als hij natte kleding draagt.
  • Raak het te lassen oppervlak niet aan.
  • Voer geen puntlassen uit in zeer vochtige ruimtes of op natte vloeren.
• Gebruik geen gerafelde of gesneden kabels voor het lassen. Controleer of de kabel goed geïsoleerd is en controleer op blootliggende koperdraden, losse verbindingen, lekken en andere mogelijke gevaren.
• Wanneer u de elektrodedraad vervangt, zorg er dan eerst voor dat het apparaat is uitgeschakeld.
• Schakel vóór alle inspecties en onderhoudswerkzaamheden de machine uit en haal de stekker uit het stopcontact.

2. Bescherming van ogen en lichaam:

• Tijdens het lassen moeten lassers beschermende kleding dragen om te voorkomen dat er gesmolten metaal spat. Denk hierbij aan leren handschoenen, leren schorten, veiligheidsschoenen en een gelaatsscherm of een veiligheidsbril.
• Ook bij het polijsten of hameren is het dragen van oogbescherming noodzakelijk.
• Draag geen geleidende voorwerpen zoals ringen, horloges en sieraden, omdat deze ernstige brandwonden kunnen veroorzaken.
• Alle beschermende borden en markeringsborden moeten in goede staat zijn en stevig bevestigd zijn.

3. Voeding:

• Deze serie is uitgerust met eenfase-voedingsopties: 230V,
• Let op: Als de stroomonderbreker uitschakelt, controleer dan of deze voldoet aan de vereiste specificaties voor gebruik en of de kwaliteit ervan toereikend is.

De apparatuur is ontworpen voor industriële en professionele omgevingen. In verschillende situaties kan het lastig zijn om volledige elektromagnetische compatibiliteit te bereiken vanwege geleide interferentie en straling.

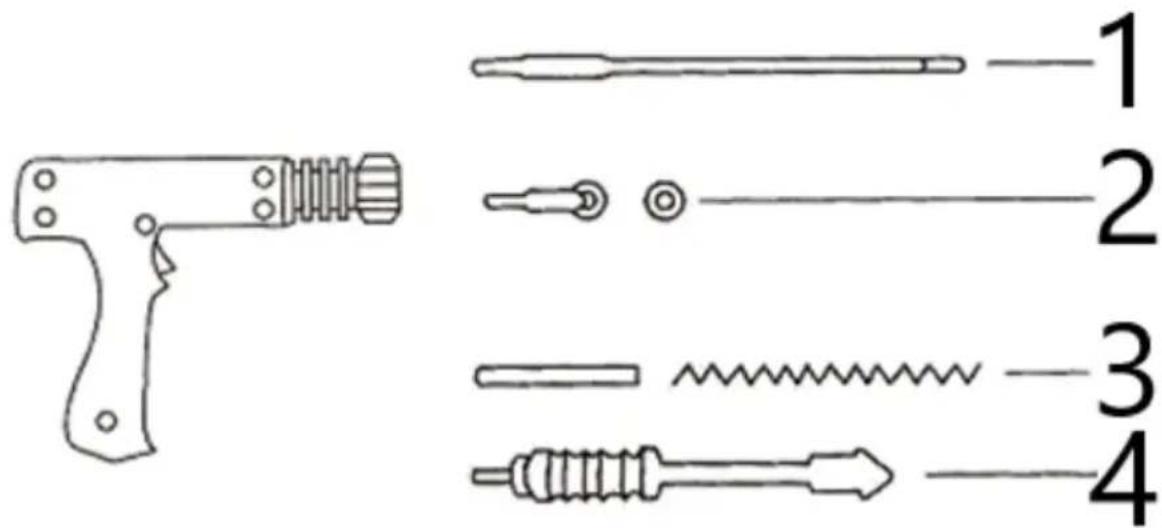

4. De functie van elk onderdeel

1. Sluit het product aan op een geschikte stroombron en druk vervolgens op de schakelaar. Op het display worden de functie (links) en het vermogen (rechts) weergegeven.
2. Om de vermogensintensiteit (huidige niveau) aan te passen, gebruikt u de pijltjestoetsen omhoog of omlaag.
3. Om de functie te wijzigen, drukt u op de knop voor het selecteren van hulpmiddelen . Zodra u zich in de functieselectiemodus bevindt, kunt u met de pijltjestoetsen omhoog of omlaag het gewenste functienummer selecteren.
4. Handmatig lassen en intelligent lassen:

○ Handmatige modus: Sluit de connector van de toortsschakelaar aan en zet de schakelaar op de handmatige modus.

○ Slimme modus: U hoeft de connector van de toortsschakelaar niet los te koppelen; u zet de schakelaar gewoon in de slimme modus.

1 2 3 4 5 6 7 8 9 10 11 SPOT PRO STEEL DENT PULLIANCE TOOLS SELECT POWER MANUAL PRODUCTION CONTROL

1	Functie aanpassing	7	Stroom/Functie -
2	Huidige regelgeving	8	Schakel tussen intelligent en handmatig lassen
3	Functieselectie	9	Interface van laspistool
4	Aansluiting voeding	10	Bedieningsinterface
5	Functiecode	11	Aardingsdraad
6	Huidig/Functie +

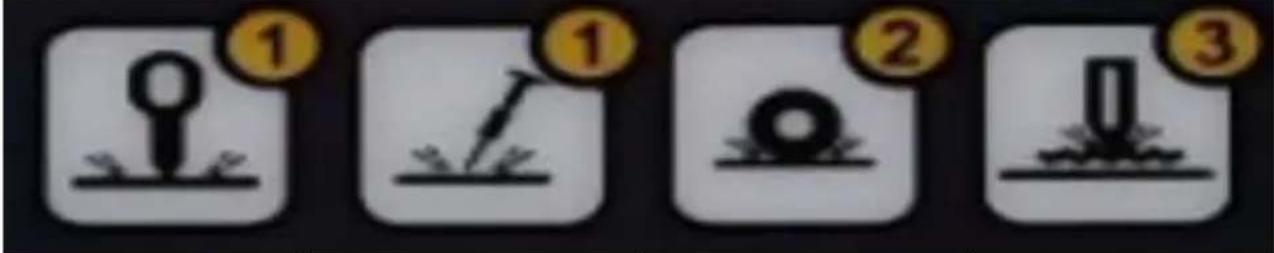

OT meson lassen	Gegevens Delicate reparatie	Circulair mesonlassen	Golflijn lassen

NL

Hete vleierij	Enkelzijdig puntlassen	Verwarming van koolstofstaven	Driehoekspuntlassen

Aardingsoperatie

Plaats de aardingsdraad op de positie die gerepareerd moet worden	Plaats de lastoorts bij de aarddraad om te lassen	Draai de moer van de aardingskop vast

Lasbewerking

De machine ondersteunt zowel handmatige als automatische lasmodi:

• De host detecteert automatisch de kortsluitingstoestand van het laspistool en genereert binnen 1 seconde een laspunt.
• Om door te gaan met lassen, koppelt u het laspistool 0,5 seconde los van het lasoppervlak voordat u doorgaat naar het volgende punt. Op deze manier kan het lassen sequentieel worden uitgevoerd.
• Handmatige modus: Wanneer u overschakelt naar de handmatige modus, gebruikt u de pistoolschakelaar om het lassen handmatig te regelen.

Host oververhittingsbeveiligingssysteem

Het product beschikt over een automatisch oververhittingsbeveiligingssysteem. Bij overmatig gebruik zal het apparaat automatisch enkele minuten pauzeren om af te koelen. Gedurende deze periode zal de zoemer continu klinken met een “zoem... zoem... zoem...” toon.

Het product is uitgerust met een automatisch pulssysteem, beschikbaar in de functies 4 en 6. Om te activeren, moet u ervoor zorgen dat het laspistool volledig contact maakt met de stalen plaat. De host detecteert automatisch de kortsluiting van het laspistool en start binnen 1 seconde met de werking. Deze functie vermindert de

koolstofvorming, waardoor zowel de werkefficiëntie als de levensduur van de apparatuur worden verbeterd.

7. Oplossingen voor veelvoorkomende problemen:

1. Lastechniek: Gebruik geen overmatige kracht.

○ Lassen kan sterk en veilig zijn met een lichte aanraking. Als u kracht uitoefent, kunnen de lassen zwakker worden.

1. Compatibiliteit van het aardingsapparaat: Gebruik alleen het originele aardingsapparaat.

- Het originele aardingsapparaat is geoptimaliseerd voor dit apparaat. De punt van het aardingsapparaat dient als stabilisator, terwijl de koperen moer elektriciteit geleidt. Zorg ervoor dat de moer goed vastzit voor een effectieve aarding.

1. Conformiteit met de stroomvoorziening: Zorg ervoor dat de stroombron voldoet aan de vereisten van de machine, aangezien deze tijdens bedrijf een hoge directe stroomsterkte nodig heeft.

- Het netsnoer moet een koperen kern hebben met een minimale nationale norm van 4 vierkante millimeter en mag niet langer zijn dan 20 meter.

- Het netsnoer moet een ononderbroken lengte hebben, zonder stekkers, stopcontacten, aardleidingen, kabelverbindingen of kabelgoten.

- Gebruik een luchtschakelaar of lekbeveiliging met een vermogen van meer dan 60A.

1. Voorbereiding van de lasoppervlakken: Lasdelen grondig reinigen en polijsten.

○ Origineel plaatwerk heeft vaak elektroforese- en fosfateerlagen onder de primer. Deze zijn niet altijd zichtbaar, maar kunnen wel van invloed zijn op de laskwaliteit. Zorg ervoor dat het lasgebied (inclusief het aardingspunt) volledig geschuurd is. Voor het beste resultaat gebruikt u een draadslijpkop of diamantslijper om oude verf effectief te verwijderen.

1. Controleer of de componentverbindingen stevig vastzitten:

- Controleer de verbinding tussen de lasdraad en de host om er zeker van te zijn dat er geen speling is.

- Controleer de verbindingen tussen het laspistool en andere componenten, zoals de trekhamer en het meson.

○ Draai de moer op het aardingstoestel indien nodig vast.

8. Veiligheidsvoorschriften en algemene voorzorgsmaatregelen

De fabrikant van de machine is niet aansprakelijk voor schade aan personen of goederen veroorzaakt door de volgende situaties:

• Het zonder toestemming wijzigen van de veiligheidsvoorzieningen van de machine of het verstoren van de werking ervan.
• Het niet naleven van de instructies en vereisten die in deze handleiding staan.
• Het wijzigen van de prestaties van het product zonder toestemming.
• Het gebruik van niet-originele of niet-compatibele accessoires.
• Niet voldoen aan de voorschriften en normen van het land waar de machine is geïnstalleerd.

Kennisgeving:

• Haal de stekker uit het stopcontact voordat u de behuizing van het apparaat demonteert.
• Zorg ervoor dat de operator de juiste training heeft gevolgd voordat hij de machine gebruikt.
• Onderhoud mag uitsluitend worden uitgevoerd door een professioneel gekwalificeerde technicus.

- De exploitant is verantwoordelijk voor de bescherming van de elektrische en elektronische apparatuur van de autofabrikant (bijvoorbeeld het computerscherm, de radio, het alarm en de airbag).

- Wees voorzichtig: de elektrode, de lasarm en andere geleidende onderdelen kunnen zeer hoge temperaturen bereiken en kunnen nog enige tijd heet blijven nadat het apparaat is gestopt met werken. Om brandwonden te voorkomen, moet u de onderdelen laten afkoelen voordat u ze aanraakt en ervoor zorgen dat er regelmatig preventieve onderhoudscontroles worden uitgevoerd.

9. Schakelschema

1 2 3 4 5

1	Grondkabel
2	Pistoolkabel
3	Thermoschakelaar
4	Modusschakelaar
5	Controlebord
