Produkto tipas	Taškinio suvirinimo aparatas įlenkimų šalinimui
Modelis	MSW-DPSW-220-01
Nominali įtampa	230 V / 50 Hz
Nominali galia	3000 W
Nominali įėjimo srovė	16 A
Maksimali momentinė srovė	6800 A
Apsaugos klasė	IP21
Maksimalus taškinio suvirinimo storis	1,2 mm
Matmenys (I x P x A)	465 x 245 x 270 mm
Svoris	27,3 kg
Įžeminimo kabelio ilgis	150 cm
Pistoleto kabelio ilgis	150 cm
Suvirinimo funkcijos	7 funkcijos: kaitinimas anglies strypu, suvirinimas mezonu, suvirinimo linija, traukos plaktukas, trikampis taškinis suvirinimas, vienpusis taškinis suvirinimas ir kt.
Suvirinimo režimai	Rankinis ir automatinis (protingas)
Apsaugos sistema	Apsauga nuo perkaitimo su automatiniu išjungimu ir garsiniu signalu
Automatinės impulsų sistema	Prieinama 4 ir 6 funkcijoms, sumažina anglies susidarymą
Reikalingas maitinimas	Vienfazė 230 V, grandinės pertraukiklis > 60 A, varinis kabelis 4 mm² max. 20 m
Priežiūra	Nuvalykite ir nupoliruokite suvirinimo paviršius, patikrinkite jungtis, naudokite originalius priedus
Sauga	Dėvėti odines pirštines, odinę prijuostę, apsauginius batus, veido skydelį; vengti drėgmės; atjungti prieš techninę priežiūrą
Atsarginės dalys ir taisymas	Naudokite tik originalius MSW priedus; techninę priežiūrą atlieka kvalifikuotas specialistas; nekeiskite mašinos
Bendra informacija	Sukurta pramoniniam ir profesionaliam naudojimui; suderinama su automobilių kėbulais

Dažnai užduodami klausimai - DPSW-220-01 MSW

Kaip nustatyti suvirinimo galią?

Naudokite rodyklių aukštyn ir žemyn mygtukus, kad sureguliuotumėte galios intensyvumą (srovės lygį), rodomą ekrano dešinėje.

Koks yra maksimalus suvirinamos skardos storis?

Maksimalus taškinio suvirinimo storis yra 1,2 mm.

Kaip naudoti protingąjį (automatinį) režimą?

Perjunkite jungiklį į protingąjį režimą. Prietaisas automatiškai aptinka trumpąjį jungimą ir per 1 sekundę sugeneruoja suvirinimo tašką. Atjunkite pistoletą 0,5 sekundės prieš kitą tašką.

Ką daryti, jei mašina perkaista?

Mašina automatiškai sustoja ir nuolat pypsi garsinis signalas. Leiskite jai kelias minutes atvėsti; ji vėl įsijungs pati.

Kaip paruošti suvirinimo paviršių?

Visiškai nušlifuokite suvirinimo zoną, įskaitant įžeminimo tašką, kad pašalintumėte elektroforezės ir fosfatavimo sluoksnius. Naudokite vielinį šlifavimo antgalį arba deimantinį šlifuoklį.

Kokios apsaugos priemonės yra privalomos?

Dėvėkite odines pirštines, odinę prijuostę, apsauginius batus ir veido skydelį arba apsauginius akinius. Venkite laidžių papuošalų.

Kaip pakeisti suvirinimo funkciją?

Paspauskite įrankių pasirinkimo mygtuką, tada naudokite rodykles aukštyn/žemyn, kad pasirinktumėte norimą funkcijos numerį (nuo 1 iki 7). Patvirtinkite dar kartą paspausdami mygtuką.

Kodėl suvirinimas yra silpnas?

Galimos priežastys: per didelė jėga (suvirinimas turi būti lengvas), prastas įžeminimas, blogai paruoštas paviršius arba atsilaisvinusios jungtys. Patikrinkite kiekvieną tašką.

Kokį maitinimo kabelį naudoti?

Naudokite varinį kabelį su minimaliu skerspjūviu 4 mm², maksimalus ilgis 20 metrų, be sujungimų. Grandinės pertraukiklis turi būti didesnis nei 60 A.

Kaip tinkamai įžeminti?

Uždėkite originalų įžeminimo įtaisą ant remontuojamos zonos, priveržkite varinę veržlę, kad būtų geras kontaktas. Naudokite tik pateiktą priedą.

NAUDOJIMO INSTRUKCIJA DPSW-220-01 MSW

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Déjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai jpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda. Daugiau kalbų versijų galima gauti paprašius adresu [e-mail].

Techniniai duomenys

Parametras aprašymas	Parametras vertė
Produkto pavadinimas	Įlenkimo taškinio suvirinimo aparatas
Modelis	MSW-DPSW-220-01
Nominali įtampa [V~] / dažnis [Hz]	230 / 50
Nominali galia [W]	3000
Nominali įvesties srovė [A]	16
Apsaugos reitingas IP	IP21
Įžeminimo kabelis [cm]	150
Pistoleto troso ilgis [cm]	150
Taškinio suvirinimo storis [mm]	1,2
Momentinė maksimali srovė [A]	6800
Nominali įvesties srovė [A]	16
Matmenys [plotis x gylis x aukštis; mm]	465 x 245 x 270
Svoris [kg]	27,3

1. Ijungimo atsargumo priemonès:

• Įsitikinkite, kad gaminys prijungtas prie jžeminimo laido ir kad jžeminimo maitinimo laidas yra geros būklės. (Bet koks mašinos korpuso varžtas gali būti jžemintas.)
• Įsitikinkite, kad darbastalis yra prijungtas prie jžeminimo įrenginio. (Bet koks mašinos korpuso varžtas gali būti jžemintas.)
• Neleiskite operatoriui liesti metalinių dalių, kurias reikia suvirinti, kai nėra apsaugos arba dėvi šlapius drabužius.
• Stenkitės neliesti suvirinamos vietos.
• Neatlikite taškinio suvirinimo labai drėgnose vietose arba ant šlapių grindų.
• Suvirinimui nenaudokite susidėvėjusių ar nupjautų kabelių. Patikrinkite, ar kabelis turi tinkamą izoliaciją, ir patikrinkite, ar nėra atvirų varinių laidų, laisvų jungčių, nesandarumo ir kitų galimų pavojų.
• Keisdami elektrodo laidą, pirmiausia įsitikinkite, kad aparatas yra išjungtas.
• Prieš atlikdami visus patikrinimus ir techninę priežiūrą, išjunkite mašiną ir iš karto atjunkite maitinimo kištuką.

2. Akių ir kūno apsauga:

• Suvirindami operatoriai turi dévèti apsauginius drabužius, kad išlydyto metalo neaptaškytų, įskaitant odines pirštines, odines prijuostes, apsauginius batus ir veido skydelį arba apsauginius akinius.
• Akių apsaugos priemonės taip pat turėtų būti naudojamos poliruojant ar kalant.
• Nedėvėkite laidžių daiktų, tokių kaip žiedai, laikrodžiai ir papuošalai, nes jie gali stipriai nudeginti.
• Visi apsauginiai ženklai ir ženklinimo lentos turi būti geros būklės ir saugiai išdėstyti.

3. Maitinimas:

• Šioje serijoje yra vienfazis maitinimo variantas: 230V,
• Pastaba: Jei grandinės pertraukiklis suveikia, patikrinkite, ar jis atitinka reikalaujamas naudojimo specifikacijas ir ar jis yra tinkamos kokybės.

Jranga skirta pramoninei ir profesinei aplinkai. Jvairiomis sąlygomis pasiekti visišką elektromagnetinį suderinamumą gali būti sudėtinga dėl laidumo trukdžių ir spinduliuotės.

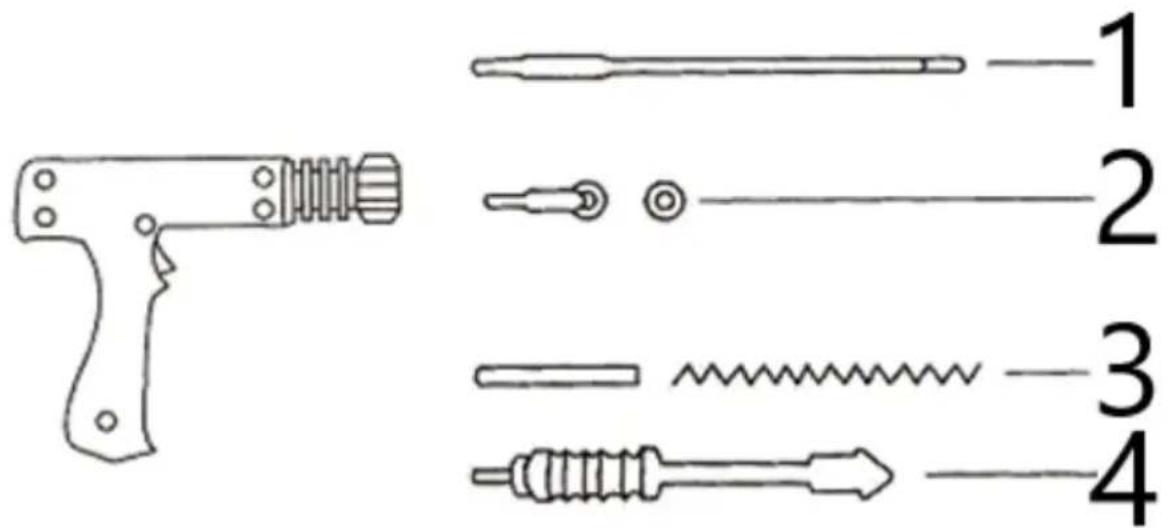

4. Kiekvienos dalies funkcija

1	Anglies strypo šildymas
2	Mezono suvirinimas
3	Suvirinimas bangų linija
4	Traukiant plaktuką

6. Operacija

Skydelio veikimas:

1. Prijunkite gaminj prie atitinkamo maitinimo šaltinio, tada paspauskite jungiklj. Ekrane bus rodoma funkcija (kairėje) ir galia (dešinėje).
2. Norėdami reguliuoti galios intensyvumą (dabartinį lygį), naudokite rodyklės aukštyn arba rodyklės žemyn mygtukus.
3. Norėdami pakeisti funkciją, paspauskite įrankių pasirinkimo mygtuką. Jjungę funkcijos pasirinkimo režimą, galite naudoti rodyklių aukštyn arba žemyn mygtukus, kad pasirinktumėte pageidaujamą funkcijos numerį.
4. Rankinis suvirinimas ir protingas suvirinimas:

Rankinis režimas: prijunkite degiklio jungiklio jungtį ir nustatykite jungikljį rankinį režimą.

- Išmanusis režimas: nereikia atjungti degiklio jungiklio jungties; tiesiog nustatykite jungiklj i išmanujj režimą.

5

1	Funkciju reguliavimas	7	Dabartinė / funkcija -
2	Dabartinis reglamentas	8	Perjunkite išmanųjį ir rankinį suvirinimą
3	Funkcijos pasirinkimas	9	Suvirinimo pistoleto sąsaja
4	Maitinimo jungiklis	10	Valdymo sąsaja
5	Funkcijos kodas	11	Įžeminimo laidas
6	Srovė / funkcija +

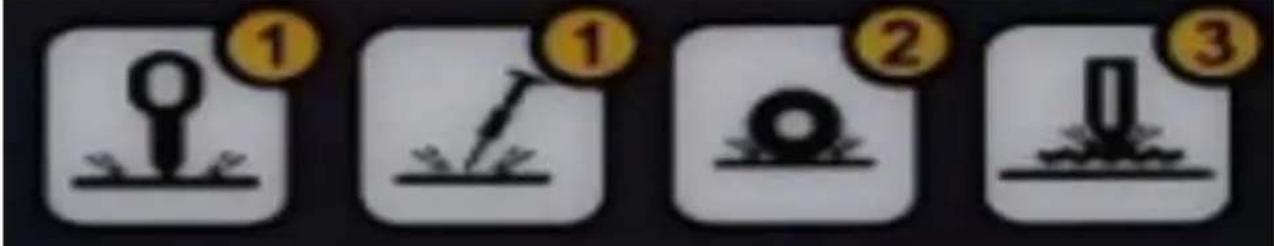

OT mezoninis suvirinimas	Duomenys Subtilus remontas	Apvalus mezoninis suvirinimas	Suvirinimas bangų linija
4	5	6	7
Karštas glostymas	Vienpusis taškinis suvirinimas	Anglies strypo šildymas	Taškinis trikampis suvirinimas

Jžeminimo operacija

Jdėkite jžeminimo laidą j vietą, kurią reikia taisyti	Norėdami suvirinti, padėkite suvirinimo degiklj šalia jžeminimo laido	Priveržkite jžeminimo galvutės veržlę

• Pagrindinis jrenginys automatiškai aptinka suvirinimo pistoleto trumpojo jungimo būseną ir per 1 sekundę sukuria suvirinimo tašką.
• Norėdami tęsti suvirinimą, 0,5 sekundės atjunkite suvirinimo pistoletą nuo suvirinimo paviršiaus ir pereikite prie kito taško. Tokiu būdu suvirinimas gali būti atliekamas nuosekliai.
• Rankinis režimas: perjungę i rankinį režimą, naudokite pistoleto jungiklj suvirinimui valdyti rankiniu būdu.

Pagrindinio kompiuterio apsaugos nuo perkaitimo sistema

Gaminyje yra automatinė apsaugos nuo perkaitimo sistema. Pernelyg didelio naudojimo atveju aparatas automatiškai pristabdo kelias minutes, kad atvėstų. Šiuo laikotarpiu garsinis signalas skambės nepertraukiamai su „buzz... buzz... buzz...“ tonu.

Automatinė impulsų sistema

Gaminyje yra automatinė impulsų sistema, kuri yra 4 ir 6 funkcijose. Norėdami suaktyvinti, užtikrinkite visišką suvirinimo pistoleto ir plieno plokštės kontaktą.

Pagrindinis kompiuteris automatiškai aptiks suvirinimo pistoleto trumpajj jungimą ir pradės veikti per 1 sekundę. Ši savybė sumažina karbonizaciją, padidindama darbo efektyvumą ir įrangos ilgaamžiškumą.

7. Iprastų problemų sprendimai:

1. Suvirinimo technika: nenaudokite per didelès jęgos.

- Suvirinimas gali būti stiprus ir saugus lengvu prisilietimu. Taikant jęgą, suvirinimo siūlės gali būti silpnesnės.

1. Ižeminimo jrenginio suderinamumas: naudokite tik originalų jžeminimo jrenginį.

○ Originalus jžeminimo jrenginys yra optimizuotas šiai mašinai. Jžeminimo jrenginio galas tarnauja kaip stabilizatorius, o varinė veržlė praleidžia elektrą. Jsitikinkite, kad veržlė yra tvirtai pritvirtinta, kad būtų veiksmingas jžeminimas.

1. Atitiktis maitinimo šaltiniui: jsitikinkite, kad maitinimo šaltinis atitinka mašinos reikalavimus, nes veikimo metu jam reikia didelės momentinės srovės.

○ Maitinimo laidas turi būti vario šerdies kabelis, kurio minimalus nacionalinis standartas yra 4 kvadratiniai milimetrai ir ne ilgesnis kaip 20 metru.

○ Maitinimo laidas turi būti ištisinio ilgio, be jokių kištukų, lizdų, jžeminimo trauklių, laidų sujungimų ar kabelių lovelių.

○ Naudokite oro jungiklj arba apsaugą nuo nuotėkio, kurių vardinė galia didesnė nei 60 A.

1. Suvirinimo paviršių paruošimas: Kruopščiai nuvalykite ir nupoliruokite suvirinimo dalis.

○ Originaliame lakštiniame metale po gruntu dažnai būna elektroforezės ir fosfatavimo sluoksniai, kurie gali būti nematomi, tačiau gali turėti įtakos suvirinimo kokybei. Įsitikinkite, kad suvirinimo vieta (įskaitant įžeminimo tašką) yra visiškai nušlifuota. Norėdami gauti geriausius rezultatus, naudokite vielos šlifavimo galvutę arba deimantinį šlifuoklj, kad efektyviai pašalintumėte visus senus dažus.

1. Patikrinkite komponentų jungčių tvirtumą:

○ Patikrinkite jungtį tarp suvirinimo pistoleto laido ir pagrindo, kad įsitikintumėte, jog nėra laisvumo.

○ Patikrinkite jungtis tarp suvirinimo pistoleto ir kitų komponentų, pvz., traukimo plaktuko ir mezono.

○ Jei reikia, priveržkite jžeminimo jrenginio veržlę.

8. Saugos taisyklės ir bendrosios atsargumo priemonės

Mašinos gamintojas neatsako už žalą žmonėms ar turtui, atsiradusią dėl šių situacijų:

• Mašinos saugos funkciju keitimas arba jos veikimo trukdymas be leidimo.
• Šiame vadove pateiktų nurodymų ir reikalavimų nesilaikymas.
  • Gaminio veikimo keitimas be patvirtinimo.
• Neoriginalių arba nesuderinamų priedų naudojimas.

- Neatitinka šalies, kurioje mašina sumontuota, taisyklių ir standartų.

Pastaba:

• Prieš išardydami mašinos korpusa, atjunkite maitinimo kištuką.
• Prieš naudodami mašiną įsitikinkite, kad operatorius yra tinkamai apmokytas.
• Priežiūrą turėtų atlikti tik profesionaliai kvalifikuotas technikas.
• Operatorius yra atsakingas už automobilio gamintojo elektros ir elektroninės įrangos (pvz., kompiuterio ekrano skydelio, radijo, signalizacijos, oro pagalvės) apsaugą.

- Būkite atsargūs: elektrodas, suvirinimo svirtis ir kitos laidžios dalys gali įkaisti labai aukštą temperatūrą ir kurį laiką išlikti karšti, kai aparatas nestos veikti. Kad išvengtumėte nudegimų, prieš naudodami leiskite komponentams atvėsti ir užtikrinkite reguliarius profilaktinius patikrinimus.

9. Grandinès schema

1	Jžeminimo kabelis
2	Pistoleto kabelis
3	Termo jungiklis
4	Režimo jungiklis
5	Valdymo valdyba
