Dados técnicos

Parâmetro descrição	Parâmetro valor
Nome do produto	Soldador a ponto de extrator de amassados
Modelo	RSU-DPSW-220-01
Tensão nominal [V~] / Frequência [Hz]	230 / 50
Potência nominal [W]	3000
Corrente de entrada nominal [A]	16
Grau de proteção IP	IP21
Cabo de aterramento [cm]	150
Comprimento do cabo da pistola [cm]	150
Espessura de soldagem a ponto [mm]	1,2
Corrente máxima instantânea [A]	6800
Corrente de entrada nominal [A]	16
Dimensões [Largura x Profundidade x Altura; mm]	465 x 245 x 270
Peso [kg]	27,3

1. Precauções ao ligar:

• Certifique-se de que o produto esteja conectado ao fio terra e que o fio terra esteja em boas condições. (Qualquer parafuso na carcaça da máquina pode ser aterrado.)
• Certifique-se de que a bancada esteja conectada ao dispositivo de aterramento. (Qualquer parafuso na carcaça da máquina pode ser aterrado.)
• Evite que o operador entre em contato com as partes metálicas a serem soldadas quando não houver proteção ou quando estiver usando roupas molhadas.

- Evite tocar na área a ser soldada.

- Não realize soldagem a ponto em áreas muito úmidas ou em pisos molhados.

- Não utilize cabos desfiados ou cortados para soldagem. Verifique se o cabo tem isolamento adequado e inspecione se há fios de cobre expostos, conexões soltas, vazamentos e outros perigos potenciais.

- Ao substituir o fio do eletrodo, certifique-se primeiro de que a máquina esteja desligada.

- Antes de todas as inspeções e manutenções, desligue a máquina e desconecte o plugue de energia diretamente.

2. Proteção dos olhos e do corpo:

• Ao soldar, os operadores devem usar roupas de proteção para evitar respingos de metal fundido, incluindo luvas de couro, aventais de couro, sapatos de segurança e protetor facial ou óculos de proteção.
• Proteção para os olhos também deve ser usada ao polir ou martelar.
• Evite usar objetos condutores, como anéis, relógios e joias, pois eles podem causar queimaduras graves.
• Todos os sinais de proteção e placas de marcação devem estar em boas condições e posicionados com segurança.

3. Fonte de alimentação:

• Esta série está equipada com opções de alimentação monofásica: 230 V,
• Observação: se o disjuntor desarmar, verifique se ele atende às especificações necessárias para uso e se é de qualidade adequada.

O equipamento é projetado para ambientes industriais e profissionais. Em vários cenários, alcançar a compatibilidade eletromagnética total pode ser desafiador devido à interferência conduzida e à radiação.

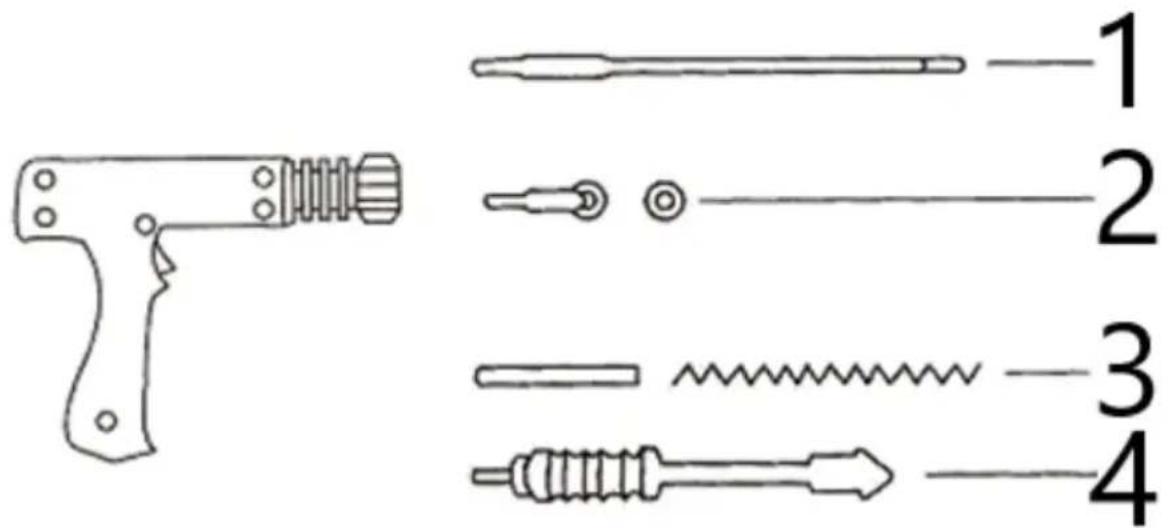

4. A função de cada parte

1. Conecte o produto a uma fonte de alimentação apropriada e pressione o interruptor. O visor mostrará a função (à esquerda) e a potência (à direita).
2. Para ajustar a intensidade da potência (nível atual), use os botões de seta para cima ou seta para baixo.
3. Para alterar a função, pressione o botão de seleção de ferramentas . Uma vez no modo de seleção de função, você pode usar os botões de seta para cima ou seta para baixo para selecionar o número da função desejada.
4. Soldagem manual e soldagem inteligente:

○ Modo manual: conecte o conector do interruptor da tocha e ajuste o interruptor para o modo manual.

○ Modo inteligente: não há necessidade de desconectar o conector do interruptor da tocha; basta colocá-lo no modo inteligente.

1 2 3 4 5 6 7 8 9 10 11 SPOT PRO STEEL DENT PULLIANCE TOOLS SELECT POWER MANUAL PRODUCTION CONTROL

5

1	Ajuste de função	7	Atual/Função -
2	Regulamentação atual	8	Alternar entre soldagem inteligente e manual
3	Seleção de função	9	Interface de pistola de soldagem
4	Interruptor de alimentação	10	Interface de controle
5	Código de função	11	Fio de aterramento
6	Atual/Função +

Soldagem de méson OT	Dados Reparo delicado	Soldagem de méson circular	Soldagem por linha de onda
Quente lisonjeiro	Soldagem por pontos de um lado	Aquecimento de haste de carbono	Soldagem por pontos triangular

Operação de aterramento

Coloque o fio terra na posição que precisa ser reparado	Coloque o maçarico de soldagem próximo ao fio terra para soldagem	Aperte a porca da cabeça de aterramento

Operação de soldagem

A máquina suporta modos de soldagem manual e automático:

• O host detecta automaticamente a condição de curto-circuito da pistola de soldagem, gerando um ponto de soldagem em 1 segundo.
• Para continuar a soldagem, desconecte a pistola de soldagem da superfície de soldagem por 0,5 segundos antes de prosseguir para o próximo ponto. A soldagem pode ser realizada sequencialmente desta maneira.
• Modo manual: quando alternado para o modo manual, use o interruptor da pistola para controlar a soldagem manualmente.

Sistema de proteção contra superaquecimento do host

O produto inclui um sistema automático de proteção contra superaquecimento. Em casos de uso excessivo, a máquina fará uma pausa automática por alguns minutos para esfriar. Durante este período, a campainha soará continuamente com um tom de "buzz... buzz... buzz...".

O produto é equipado com um sistema de pulso automático, disponível nas funções 4 e 6. Para ativar, certifique-se de que haja contato total entre a pistola de solda e a chapa de aço. O host detectará automaticamente o curto-circuito da pistola de soldagem e iniciará a operação em 1 segundo. Esse recurso reduz a carbonização, aumentando a eficiência do trabalho e a longevidade do equipamento.

7. Soluções para problemas comuns:

1. Técnica de soldagem: Não use força excessiva.

○ A soldagem pode ser forte e segura com um toque leve. Aplicar força pode resultar em soldas mais fracas.

1. Compatibilidade do dispositivo de aterramento: Use somente o dispositivo de aterramento original.

- O dispositivo de aterramento original é otimizado para esta máquina. A ponta do dispositivo de aterramento serve como estabilizador, enquanto a porca de cobre conduz eletricidade. Certifique-se de que a porca esteja bem presa para um aterramento eficaz.

1. Conformidade da fonte de alimentação: certifique-se de que a fonte de alimentação atenda aos requisitos da máquina, pois ela precisa de uma alta corrente instantânea durante a operação.

2. O cabo de alimentação deve ser um cabo de cobre com um padrão nacional mínimo de 4 milímetros quadrados e não mais que 20 metros de comprimento.

3. O cabo de alimentação deve ter comprimento contínuo, sem plugues, tomadas, fios de aterramento, emendas de fiação ou bandejas de cabos.
   ○ Utilize um interruptor de ar ou protetor contra vazamento classificado acima de 60 A.

4. Preparação das superfícies de soldagem: Limpe e polir cuidadosamente as peças de soldagem.

A chapa metálica original geralmente tem camadas de eletroforese e fosfatação sob o primer, que podem não ser visíveis, mas podem afetar a qualidade da soldagem. Certifique-se de que a área de soldagem (incluindo o ponto de aterramento) esteja totalmente lixada. Para melhores resultados, use uma lixadeira de arame ou uma lixadeira de diamante para remover qualquer tinta velha com eficiência.

1. Verifique a firmeza das conexões dos componentes:

2. Verifique a conexão entre o fio da pistola de solda e o host para garantir que não haja folgas.
   ○ Inspezione as conexões entre a pistola de soldagem e outros componentes, como o martelo de tração e o méson.

3. Aperte a porca no dispositivo de aterramento conforme necessário.

8. Normas de segurança e precauções gerais

O fabricante da máquina não se responsabiliza por quaisquer danos a pessoas ou bens causados pelas seguintes situações:

• Modificar os recursos de segurança da máquina ou interferir em sua operação sem autorização.
• Não seguir as instruções e os requisitos descritos neste manual.
• Modificar o desempenho do produto sem aprovação.
• Usar acessórios não originais ou incompatíveis.
• Não cumprir com os regulamentos e normas do país onde a máquina está instalada.

Perceber:

• Desconecte o plugue de alimentação antes de desmontar a caixa da máquina.
• Certifique-se de que o operador recebeu treinamento adequado antes de usar a máquina.
• A manutenção deve ser realizada apenas por um técnico profissionalmente qualificado.
• O operador é responsável por proteger os equipamentos elétricos e eletrônicos do fabricante do carro (por exemplo, painel de exibição do computador, rádio, alarme, airbag).
• Tenha cuidado: o eletrodo, o braço de soldagem e outras peças condutoras podem atingir temperaturas muito altas e permanecer quentes por algum tempo após a máquina parar de funcionar. Para evitar queimaduras, deixe os componentes esfriarem antes de manuseá-los e garanta que inspeções regulares de manutenção preventiva sejam realizadas.

9. Esquema do circuito

1 2 3 4 5

1	Cabo de aterramento
2	Cabo de arma
3	Interruptor térmico
4	Interruptor de modo
5	Painel de controle
