MANUAL DE UTILIZADOR SWG-SW30 MSW
INSTRUÇÕES DE UTILIZAÇÃO
POUŽÍVATELŠKÁ PRÍRUČKA
РЪКОВОДСТВО ЗА УПОТРЕБА
ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ
UPUTE ZA UPORABU
NAUDOJIMO INSTRUKCIJA
MANUAL DE UTILIZARE
NAVODILA ZA UPORABO
Este Manual do Usuário foi traduzido usando tradução automática. Fizemos todos os esforços para garantir que a tradução seja precisa, mas observe que as traduções automatizadas não são perfeitas e não têm como objetivo substituir tradutores humanos. A versão oficial do Manual do Usuário está em inglês. Quaisquer diferenças entre a versão traduzida e o original em inglês não são juridicamente vinculativas. Caso tenha alguma dúvida sobre a precisão da tradução, consulte a versão em inglês, que é a referência oficial. Versões em outros idiomas estão disponíveis mediante solicitação através de info@expondo.com.
Dados técnicos
| Descrição do parâmetro | Valor do parâmetro |
| Nome do produto | Conjuntos de máquinas de solda de tubos |
| Modelo | MSW-SWG-SW30B |
| Voltagem [V] / Frequência [Hz]Tensão [V] / Corrente [A] | Entrada: 100-240 / 50-60Saída: DC 21 /1,3 |
| Potência [W] | 350 |
| Diâmetro de soldagem [mm] | 20, 25, 32 |
| Temperatura máx. [°C] | 320 |
| Classe de proteção | II |
| Dimensões (Largura x Comprimento x Altura)[mm] | 75 x 300 x 145 |
| Peso [kg] | 2,45 |
Propósito
O produto foi projetado para conectar tubos de plástico, incluindo materiais PP-R e PE. Está disponível nos seguintes tamanhos: 20 mm, 25 mm e 32 mm. A máquina garante controle preciso da temperatura, proporcionando segurança e facilidade de operação.
Instruções de operação
CUIDADO
- Sempre inspecione a tampa externa da máquina antes de usá-la. Não opere a máquina se ela estiver danificada.
- Evite que água ou qualquer outro líquido entre na máquina. Evite usar a máquina ao ar livre em dias chuvosos.
- Mantenha materiais inflamáveis longe da máquina durante a operação.
- É altamente recomendável que os operadores usem luvas por segurança durante o trabalho.
- Para garantir a segurança e manter o desempenho da máquina, somente profissionais qualificados devem abrir a máquina ou ajustar as configurações de temperatura.
- Se a luz indicadora não mudar por um longo período, a máquina poderá apresentar mau funcionamento. Pare o trabalho imediatamente e desligue a energia.
- Se a máquina não estiver funcionando corretamente, entre em contato com o fabricante ou um profissional qualificado para reparos.
- Coloque a máquina com segurança em uma superfície estável. Instale as tomadas de aquecimento apropriadas com base nas especificações de tubulação necessárias. Use uma chave inglesa para apertar os soquetes de aquecimento na placa. Geralmente, tamanhos menores são posicionados na parte frontal da placa de aquecimento.
-
Conecte a máquina a uma fonte de alimentação aterrada (Cuidado: garanta o aterramento adequado para segurança). A luz indicadora vermelha acenderá para mostrar que a máquina está aquecendo. Quando a luz indicadora verde acender, a máquina estará pronta para uso.
-
Tubos de aquecimento e conexão:
Corte o tubo no comprimento desejado. Insira o tubo ou conexão nas tomadas de aquecimento durante o período especificado (consulte a tabela abaixo). Remova rapidamente o tubo e a conexão e insira-os juntos até a profundidade necessária em um movimento constante, sem torcer.
| Especificação (mm) | Tempo(s) de aquecimento | Profundidade de fusão (mm) | Tempo de resfriamento (s) |
| 20 | 5 | 14 | 3 |
| 25 | 7 | 16 | 3 |
| 32 | 8 | 20 | 4 |
OBSERVAÇÃO Se a temperatura ambiente estiver abaixo de 5°C, aumente o tempo de aquecimento em 50%.
Não eliminar este aparelho nos sistemas de resíduos urbanos. Entregue-o a um ponto de reciclagem e recolha de aparelhos elétricos e eletrodomésticos. Verificar o símbolo no produto, no manual de instruções e na embalagem. Os plásticos utilizados para construir o dispositivo podem ser reciclados de acordo com as suas marcações. Ao optar por reciclar, está a dar um contributo significativo para a proteção do nosso ambiente.
Contactar as autoridades locais para obter informações sobre as instalações de reciclagem locais.

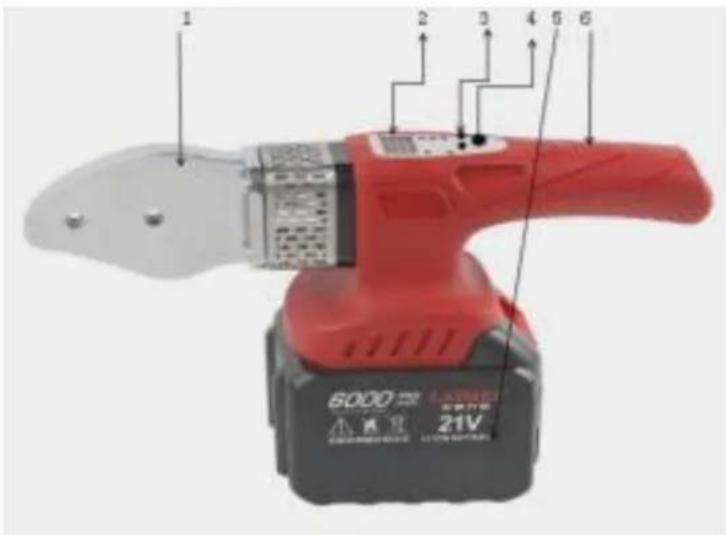

Partes
2- Tela de exibição
3- Botão de configuração
4- Trocar
5- Bateria
6- Pega
Estrutura do produto
OBSERVAÇÃO Para o ON/OFF botão, pressione uma vez para iniciar a máquina. Segure por 5 segundos para desligar (indicado por “OFF” no visor).

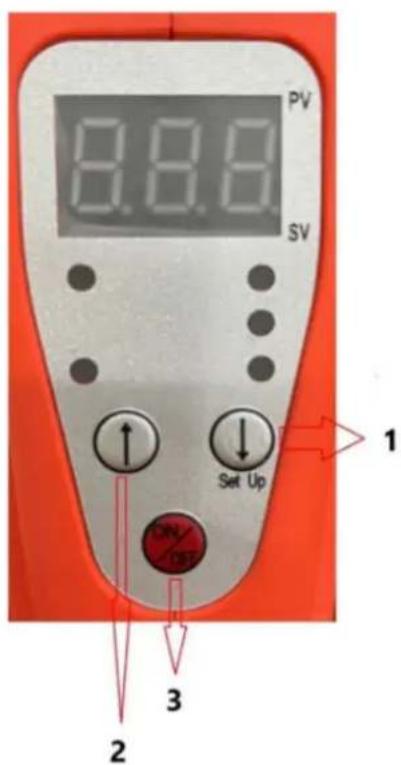

2- Botão de aumento de temperatura
3- BotãoON/OFF
