KÄYTTÖOHJE SWG-SW30 MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Putkien hitsauskonesarjat
Malli	MSW-SWG-SW30B
Jännite [V] / taajuus [Hz]	Syöttö: 100-240 / 50-60
Jännite [V] / Virta [A]	Lähtö: DC 21 /1.3
Teho [W]	350
Hitsaushalkaisija [mm]	20, 25, 32
Max lämpötila [° C]	320
Suojausluokka	II
Mitat (leveys x pituus x korkeus) [mm]	75 x 300 x 145
Paino [kg]	2,45

Tarkoitus

Tuote on suunniteltu muoviputkien liittämiseen, mukaan lukien PP-R- ja PE-materiaalit. Sitä on saatavana seuraavissa kooissa: 20 mm, 25 mm ja 32 mm. Kone varmistaa tarkan lämpötilan hallinnan, mikä tarjoaa sekä turvallisuuden että helppokäyttöisyyden.

Käyttöohjeet

VAROITUS

• Tarkasta aina koneen ulkokansi ennen käyttöä. Älä käytä konetta, jos se on vaurioitunut.
• Estä veden tai muiden nesteiden pääsy koneeseen. Vältä koneen käyttöä ulkona sateisina päivinä.
• Pidä syttyvät materiaalit etäällä koneesta käytön aikana.
• Käyttäjiä kehotetaan käyttämään suojakäsineitä työskentelyn aikana.
• Turvallisuuden varmistamiseksi ja koneen suorituskyvyn ylläpitämiseksi vain pätevät ammattilaiset saavat avata koneen tai säätää lämpötilaasetuksia.
• Jos merkkivalo ei vaihdu pitkään aikaan, koneessa voi olla toimintahäiriö. Lopeta työskentely välittömästi ja katkaise virta.

• Jos kone ei toimi kunnolla, ota yhteyttä valmistajaan tai pätevään ammattilaiseen korjausta varten.

• Aseta kone tukevasti vakaalle alustalle. Asenna sopivat lämmityspistorasiat vaadittujen putkimäärittelyjen mukaan. Kiristä lämmitysliittimet levyyn jakoavaimella. Yleensä pienemmät koot sijoitetaan lämmityslevyn etuosaan.

• Liitä kone maadoitettuun virtalähteeseen (Varoitus: Varmista asianmukainen maadoitus turvallisuuden vuoksi). Punainen merkkivalo syttyy osoittaen, että kone lämpenee. Kun vihreä merkkivalo syttyy, kone on käyttövalmis.
• Lämmitys ja liitäntäputket:

Leikkaa putki haluttuun pituuteen. Työnnä putki tai liitin lämmityspistorasioihin määritetyksi ajaksi (katso alla oleva taulukko). Irrota putki ja liitin nopeasti ja työnnä ne yhteen haluttuun syvyyteen tasaisella liikkeellä kiertämättä.

Tekniset tiedot (mm)	Lämmitysaika (s)	Sulamissyvyys (mm)	Jäähdytysaika (s)
20	5	14	3
25	7	16	3
32	8	20	4

HUOM Jos ympäristön lämpötila on alle 5°C, lisää lämmitysaikaa 50 %.

Käytettyjen laitteiden hävittäminen

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.

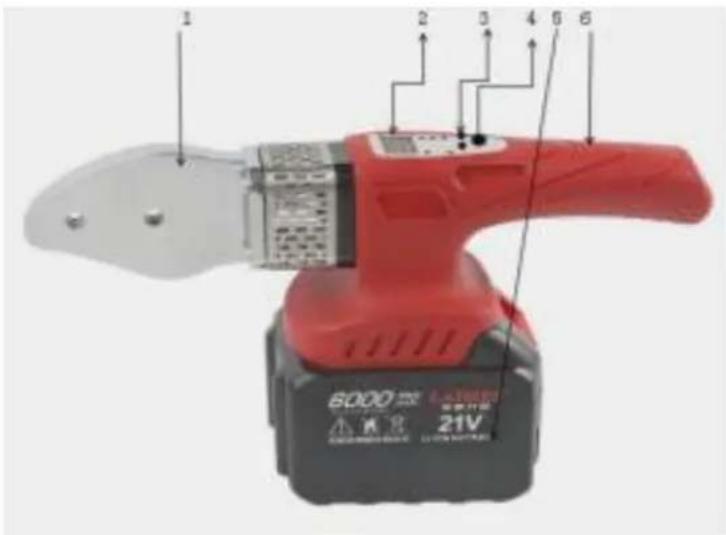

Osat

1 2 3 4 5 6 6000微 小便盒 21V

1- Lämmityslauta
2- Näyttöruutu
3- Asetuspainike

4- Kytkin
5- Akku
6- Kahva

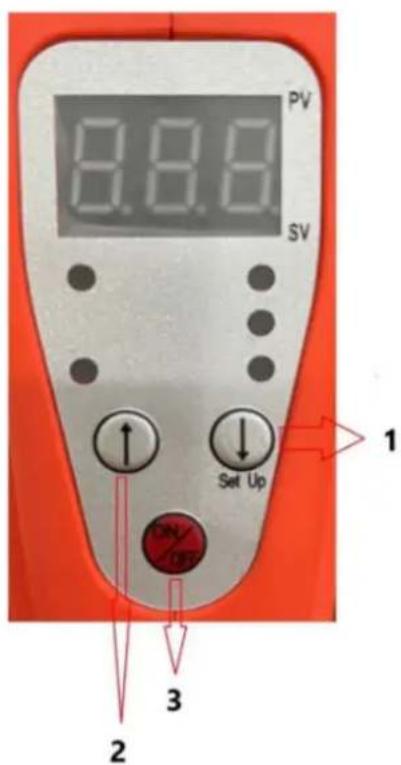

Tuotteen rakenne

HUOM varten ON/OFF painiketta, paina kerran käynnistääksesi koneen. Pidä 5 sekuntia sammuttaaksesi sen (ilmaisee "OFF" näytössä).

PV 8.8.8 SV Set Up 1 ON OFF 2 3

1- Lämpötilan alas-painike

2- Lämpötilan nostopainike

3- PainiQN/OFF
