NÁVOD K OBSLUZE SWG-SW30 MSW
Tato uživatelská příručka byla přeložena pomocí strojového překladu. Udělali jsme vše pro to, aby byl překlad přesný, ale mějte na paměti, že automatické překlady nejsou dokonalé a nemají nahradit lidské překladatele. Oficiální verze uživatelské příručky je v angličtině. Jakékoli rozdíly mezi přeloženou verzí a původní angličtinou nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, podívejte se prosím na anglickou verzi, která je oficiálním odkazem. Další jazykové verze jsou k dispozici na vyžádání na adrese info@expondo.com.
Technické údaje
| Popis parametru | Hodnota parametru |
| Název výrobku | Sady strojů pro svařování trubek |
| Model | MSW-SWG-SW30B |
| Napětí [V] / Frekvence [Hz] | Vstup: 100-240 / 50-60 |
| Napětí [V] / Proud [A] | Výstup: DC 21 /1,3 |
| Výkon [W] | 350 |
| Svařovací průměr [mm] | 20, 25, 32 |
| Max.tepl. [° C] | 320 |
| Třída ochrany | II |
| Rozměry (šířka x délka x výška) [mm] | 75 x 300 x 145 |
| Hmotnost [kg] | 2,45 |
Účel
Výrobek je určen pro spojování plastových trubek včetně materiálů PP-R a PE. Je k dispozici v následujících velikostech: 20 mm, 25 mm a 32 mm. Stroj zajištuje přesnou regulaci teploty, což zajištuje bezpečnost a snadnou obsluhu.
Návod k obsluze
POZOR
- Před použitím vždy zkontrolujte vnější kryt stroje. Neprovozujte stroj, pokud je poškozený.
- Zabraňte vniknutí vody nebo jiných kapalin do stroje. Vyhněte se používání stroje venku v deštivých dnech.
• Během provozu udržujte hořlavé materiály mimo dosah stroje.
- Operátorům se důrazně doporučuje nosit rukavice pro bezpečnost při práci.
- Pro zajištění bezpečnosti a zachování výkonu stroje by stroj měli otevírat nebo upravovat nastavení teploty pouze kvalifikovaní odborníci.
- Pokud se kontrolka po delší dobu nezmění, může dojít k poruše stroje. Okamžitě zastavte práci a vypněte napájení.
- Pokud stroj nepracuje správně, obratte se na výrobce nebo kvalifikovaného odborníka s žádostí o opravu.
-
Umístěte stroj bezpečně na stabilní povrch. Nainstalujte příslušné topné hrdla na základě požadovaných specifikací potrubí. Pomocí klíče dotáhněte nástavce topení na desku. Obecně jsou menší velikosti umístěny na přední straně topné desky.
-
Připojte stroj k uzemněnému zdroji napájení (Upozornění: Zajistěte správné uzemnění kvůli bezpečnosti). Červená kontrolka se rozsvítí, což znamená, že se stroj zahřívá. Když se rozsvítí zelená kontrolka, stroj je připraven k použití.
-
Topné a spojovací potrubí:
Odřízněte trubku na požadovanou délku. Vložte trubku nebo tvarovku do topných hrdel na stanovenou dobu (viz tabulka níže). Rychle vyjměte trubku a tvarovku a vložte je k sobě do požadované hloubky rovnoměrným pohybem bez kroucení.
| Specifikace (mm) | Doba ohřevu (s) | Hloubka tání (mm) | Doba chlazení (s) |
| 20 | 5 | 14 | 3 |
| 25 | 7 | 16 | 3 |
| 32 | 8 | 20 | 4 |
POZNÁMKA Pokud je okolní teplota nižší než 5 °C, prodlužte dobu ohřevu o 50 %.
Likvidace použitých zařízení
Nevyhazujte toto zařízení do komunálního odpadu. Předejte jej na sběrné a recyklační místo elektrických a elektrických zařízení. Zkontrolujte symbol na produktu, návodu k použití a balení. Plasty použité ke konstrukci zařízení lze recyklovat v souladu s jejich označením. Výběrem recyklace významně přispíváte k ochraně našeho životního prostředí.
Informace o místním recyklačním zařízení získáte od místních úřadů.

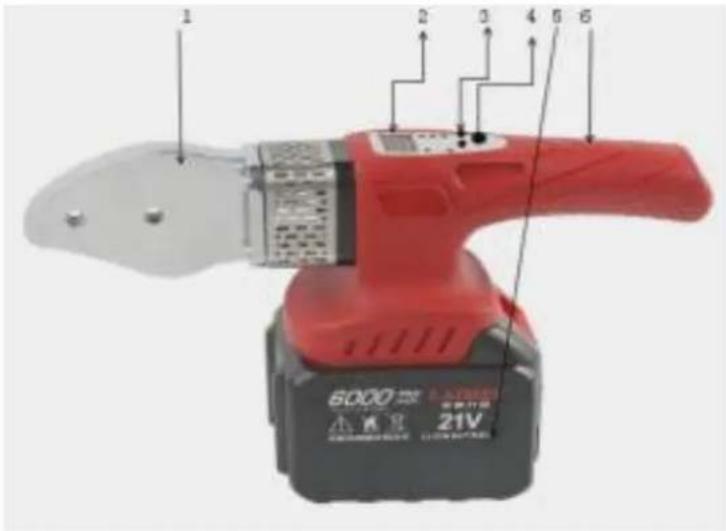

Díly
2- Obrazovka displeje
3- Tlačítko nastavení
4- Vypínač
5- Baterie
6- Držák

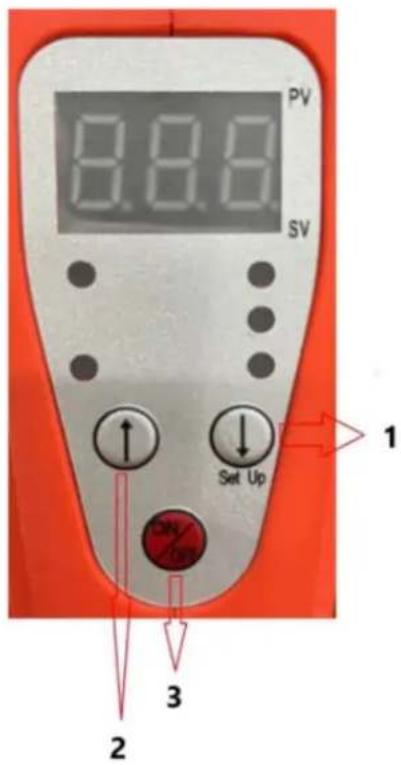

Struktura produktu
POZNÁMKA Pro QN/OFF čte jednou pro spuštění stroje. Podržením po dobu 5 sekund jej vypnete (označeno „OFF “ na displeji).
2- Tlačítko zvýšení teploty
3- ON/OFF Tlačí tko
