NAUDOJIMO INSTRUKCIJA SWG-SW30 MSW

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Déjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai įpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda. Daugiau kalbų versijų galite gauti pateikę užklausą [e-mail].

Techniniai duomenys

Parametru aprašymas Parametru reikšmė
Produkto pavadinimas	Vamzdžių suvirinimo aparatų komplektai
Modelis	MSW-SWG-SW30B
Įtampa [V] / dažnis [Hz]	Įvestis: 100-240 / 50-60
Įtampa [V] / srovė [A]	Iš ējimas: DC 21 /1.3
Galia [W]	350
Suvirinimo skersmuo [mm]	20, 25, 32
Maksimali temp. [° C]	320
Apsaugos klasė	II
Matmenys (plotis x ilgis x aukštis) [mm]	75 x 300 x 145
Svoris [kg]	2,45

Tikslas

Gaminys skirtas plastikiniams vamzdžiams, jskaitant PP-R ir PE medžiagas, sujungti. Galima jsigyti šių dydžių: 20 mm, 25 mm ir 32 mm. Mašina užtikrina tikslų temperatūros valdymą, užtikrinantį saugumą ir lengvą valdymą.

Naudojimo instrukcijos

ATSARGIAI

• Prieš naudodami visada patikrinkite mašinos išorinį dangtį. Nenaudokite mašinos, jei ji pažeista.
• Saugokite, kad vanduo ar kiti skysčiai nepatektų į mašiną. Nenaudokite mašinos lauke lietingomis dienomis.
• Degiąsias medžiagas laikykite toliau nuo mašinos veikimo metu.
• Saugumo sumetimais operatoriams primygtinai patariama dirbant mūvėti pirštines.
• Siekiant užtikrinti saugumą ir išlaikyti mašinos veikimą, tik kvalifikuoti specialistai turėtų atidaryti mašiną arba reguliuoti temperatūros nustatymus.
• Jei indikatoriaus lemputė nesikeičia ilgą laiką, mašina gali sugesti. Nedelsdami nutraukite darbą ir išjunkite maitinimą.

• Jei mašina neveikia tinkamai, dėl remonto kreipkitės į gamintoją arba kvalifikuotą specialistą.

• Saugiai pastatykite mašiną ant stabilaus paviršiaus. Jdiekite tinkamus šildymo lizdus, atsižvelgdami i reikiamas vamzdžių specifikacijas. Veržliarakčiu priveržkite šildymo lizdus ant lentos. Paprastai mažesni dydžiai yra šildymo plokštės priekyje.

• Prijunkite jrenginj prie jžeminto maitinimo šaltinio (perspėjimas: saugumo sumetimais užtikrinkite tinkamą jžeminimą). Užsidegs raudona indikatoriaus lemputė, rodanti, kad aparatas kaista. Kai užsidega žalia indikatoriaus lemputė, mašina yra paruošta naudoti.

• Šildymo ir sujungimo vamzdžiai:

Iškirpkite vamzdį iki norimo ilgio. Jkiškite vamzdį arba jungiamają detalę į šildymo lizdus nurodytam laikui (žr. lentelę žemiau). Greitai nuimkite vamzdį ir jungiamają detalę ir jkiškite juos į reikiamą gylį tolygiai, nesukdami.

Specifikacija (mm)	Šildymo laikas (s)	Lydymosi gylis (mm)	Aušinimo laikas (s)
20	5	14	3
25	7	16	3
32	8	20	4

PASTABA Jei aplinkos temperatūra yra žemesné nei 5°C, pailginkite šildymo laiką 50%.

Naudotų prietaisų išmetimas

Neišmeskite šio prietaiso j komunalinių atliekų sistemas. Perduokite jį j elektros ir elektros prietaisų perdirbimo ir surinkimo punktą. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Prietaisui pagaminti panaudotas plastikas gali būti perdirbamas pagal jų ženklinimą. Pasirinkdami perdirbimą, labai prisidedate prie mūsų aplinkos apsaugos.

Norėdami gauti informacijos apie vietinę perdirbimo įmonę, susisiekite su vietinėmis valdžios institucijomis.

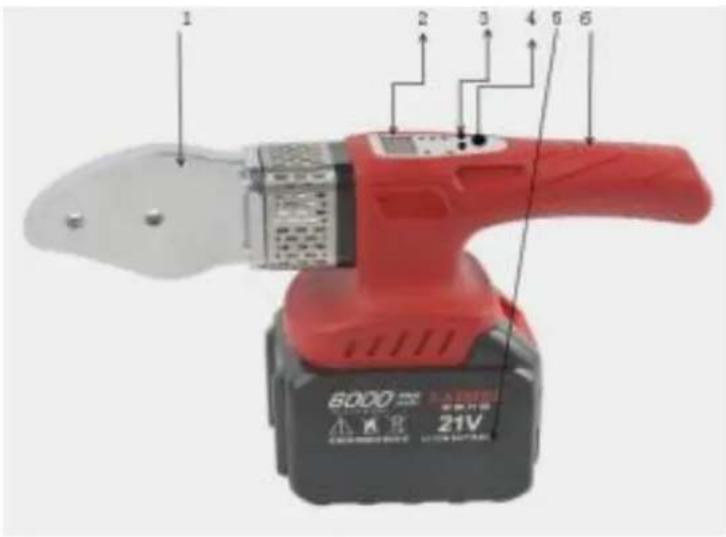

Dalys

1 2 3 4 5 6 8000 小A8 21V

1- Šildymo lenta

2- Ekranas

3- Nustatymų mygtukas

4- Jungiklis

5- Baterija

6- Rankena

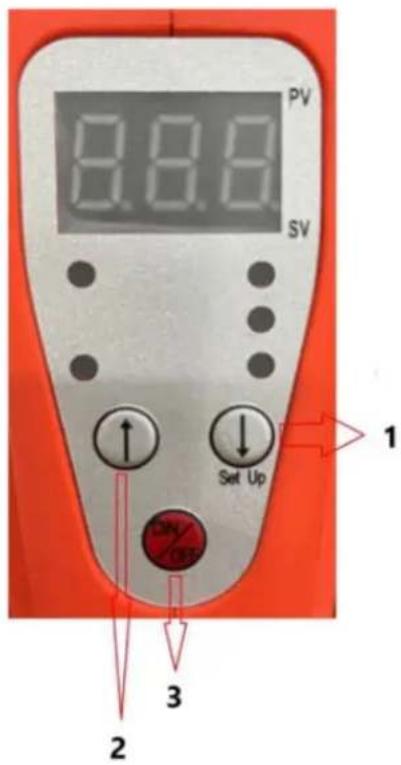

Produkto struktūra

PASTABA Dėl ON/OFF mygtuką, paspauskite vieną kartą, kad paleistumėte mašiną. Palaikykite 5 sekundes, kad iš jungtumėte (rodoma "OFF " ekrane).

PV 8.8.8 SV Set Up 1 ON SET 2 3

1- Temperatūros mažinimo mygtukas

2- Temperatūros kėlimo mygtukas

3- MygtuRasOFF
