MANUALE UTENTE SWG-SW30 MSW

Questo manuale utente è stato tradotto utilizzando la traduzione automatica. Abbiamo fatto ogni sforzo per garantire l'accuratezza della traduzione, ma tieni presente che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione, fare riferimento alla versione inglese, che è il riferimento ufficiale. Versioni in altre lingue sono disponibili su richiesta scrivendo a [e-mail].

Dati tecnici

Descrizione del parametro Valore del parametro
Nome del prodotto	Set di macchine per la saldatura di tubi
Modello	Modello MSW-SWG-SW30B
Tensione [V] / Frequenza [Hz]	Ingresso: 100-240 / 50-60
Tensione [V] / Corrente [A]	Uscita: DC 21/1,3
Potenza [W]	350
Diametro di saldatura [mm]	20, 25, 32
Temperatura massima [°C]	320
Classe di protezione	II
Dimensioni (larghezza x lunghezza x altezza) [mm]	75x300x145
Peso [kg]	2,45

Scopo

Il prodotto è progettato per il collegamento di tubi in plastica, compresi i materiali PP-R e PE. È disponibile nelle seguenti misure: 20 mm, 25 mm e 32 mm. La macchina garantisce un controllo preciso della temperatura, garantendo sicurezza e facilità d'uso.

Istruzioni per l'uso

ATTENZIONE

• Prima dell'uso, ispezionare sempre la copertura esterna della macchina. Non utilizzare la macchina se risulta danneggiata.
• Evitare che acqua o altri liquidi penetrino nella macchina. Evitare di utilizzare la macchina all'aperto nei giorni di pioggia.
• Durante il funzionamento, tenere lontano dalla macchina materiali infiammabili.
• Si consiglia vivamente agli operatori di indossare guanti per motivi di sicurezza durante il lavoro.
• Per garantire la sicurezza e mantenere le prestazioni della macchina, solo professionisti qualificati possono aprire la macchina o regolarne le impostazioni della temperatura.

- Se la spia luminosa non cambia per un periodo prolungato, la macchina potrebbe non funzionare correttamente. Interrompere immediatamente il lavoro e spegnere l'alimentazione elettrica.

- Se la macchina non funziona correttamente, contattare il produttore o un professionista qualificato per le riparazioni.

1. Posizionare la macchina in modo sicuro su una superficie stabile. Installare le prese di riscaldamento idonee in base alle specifiche richieste per le tubazioni. Utilizzare una chiave inglese per serrare le prese riscaldanti sulla scheda. Generalmente, le dimensioni più piccole sono posizionate nella parte anteriore della tavola riscaldante.

2. Collegare la macchina a una fonte di alimentazione con messa a terra (attenzione: per motivi di sicurezza, accertarsi che la messa a terra sia adeguata). La spia rossa si accenderà per indicare che la macchina si sta riscaldando. Quando la spia verde si accende, la macchina è pronta per l'uso.

3. Riscaldamento e tubi di collegamento:

Tagliare il tubo alla lunghezza desiderata. Inserire il tubo o il raccordo nelle prese di riscaldamento per il tempo specificato (fare riferimento alla tabella seguente). Rimuovere rapidamente il tubo e il raccordo e inserirli insieme fino alla profondità desiderata con un movimento costante e senza torcere.

Specifica (mm)	Tempo di riscaldamento (s)	Profondità di fusione (mm)	Tempo di raffreddamento (s)
20	5	14	3
25	7	16	3
32	8	20	4

NOTA Se la temperatura ambiente è inferiore a 5°C, aumentare il tempo di riscaldamento del 50%.

Smaltimento dei dispositivi usati

Non smaltire questo dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Controllare il simbolo sul prodotto, sul manuale di istruzioni e sulla confezione. Le materie plastiche utilizzate per realizzare il dispositivo possono essere riciclate conformemente alle relative indicazioni. Scegliendo di riciclare contribuisci in modo significativo alla tutela del nostro ambiente.

Per informazioni sull'impianto di riciclaggio più vicino, contattare le autorità locali.

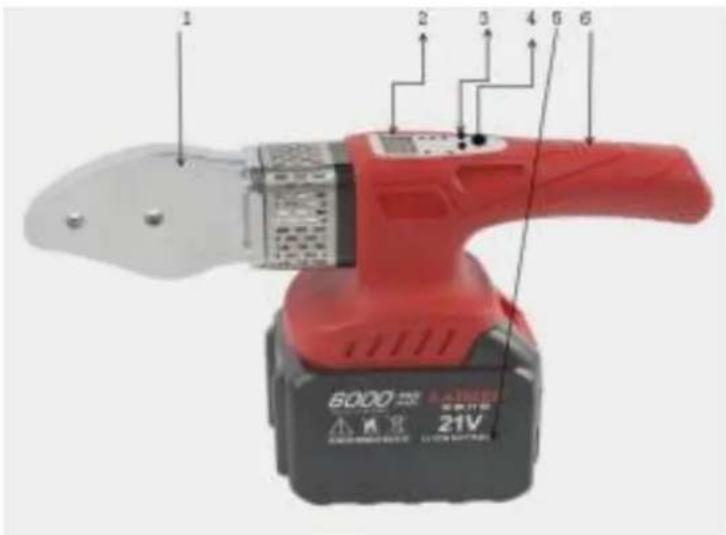

Parti

1 2 3 4 5 6 6000 小刀盘 21V

1- Tavola riscaldante
2- Schermo di visualizzazione
3- Pulsante di impostazione
4- Selettore
5- Batteria
6- Maniglia

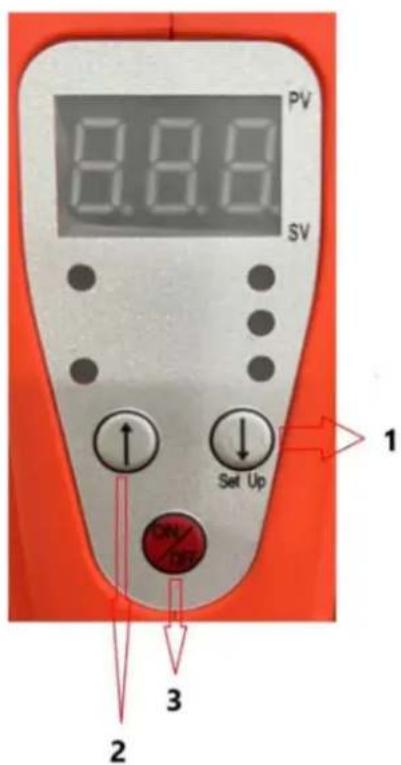

Struttura del prodotto

NOTA Per il ON/OFF pulsante, premere una volta per avviare la macchina. Tenere premuto per 5 secondi per spegnerlo (indicato da "OFF" sullo schermo).

PV 8.8.8 SV Set Up 1 ON OFF 2 3

1- Pulsante di riduzione della temperatura

2- Pulsante di aumento della temperatura

3- Pulsante/OFF
