BRUKSANVISNING SWG-SW30 MSW

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	Rørsveisemaskinsett
Modell	MSW-SWG-SW30B
Spenning [V] / Frekvens [Hz]	Inngang: 100-240 / 50-60
Spenning [V] / Strøm [A]	Utgang: DC 21 /1,3
Strøm [W]	350
Sveisediameter [mm]	20, 25, 32
Maks temp. [°C]	320
Beskyttelsesklasse	II
Dimensjoner (Bredde x Lengde x Høyde) [mm]	75 x 300 x 145
Vekt [kg]	2,45

Hensikt

Produktet er designet for tilkobling av plastrør, inkludert PP-R og PE materialer. Den er tilgjengelig i følgende størrelser: 20 mm, 25 mm og 32 mm. Maskinen sørger for nøyaktig temperaturkontroll, noe som gir både sikkerhet og enkel betjening.

Bruksanvisning

FORSIKTIGHET

- Inspiser alltid maskinens ytre deksel før bruk. Ikke bruk maskinen hvis den er skadet.

- Unngå at vann eller andre væsker kommer inn i maskinen. Unngå å bruke maskinen utendørs på regnyærsdager.

• Hold brennbare materialer unna maskinen under drift.

• Operatører anbefales sterkt å bruke hansker for sikkerhet under arbeid.

- For å sikre sikkerhet og opprettholde maskinens ytelse, bør kun kvalifiserte fagfolk åpne maskinen eller justere temperaturinnstillingene.

- Hvis maskinen ikke fungerer som den skal, kontakt produsenten eller en kvalifisert fagperson for reparasjoner.

1. Plasser maskinen sikkert på et stabilt underlag. Installer passende varmestikkontakter basert på de nødvendige rørspesifikasjonene. Bruk en skiftenøkkel for å stramme varmekontaktene på brettet. Vanligvis er mindre størrelser plassert foran på varmebrettet.

2. Koble maskinen til en jordet strømforsyning (Forsiktig: Sørg for riktig jording for sikkerhets skyld). Den røde indikatorlampen vil lyse for å vise at maskinen varmes opp. Når den grønne indikatorlampen tennes, er maskinen klar til bruk.

3. Oppvarming og tilkoblingsrør:

Kutt røret til ønsket lengde. Sett røret eller koblingen inn i varmemuffene for den angitte varigheten (se tabellen nedenfor). Fjern raskt røret og koblingen, og sett dem sammen til ønsket dybde i en jevn bevegelse uten å vri.

Spesifikasjon (mm)	Oppvarmingstid (r)	Smeltedybde (mm)	Avkjølingstid(er)
20	5	14	3
25	7	16	3
32	8	20	4

NOTE Hvis omgivelsestemperaturen er under 5°C, øker oppvarmingstiden med 50 %.

Avhending av brukte enheter

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten, kan resirkuleres i henhold til merkingen. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.

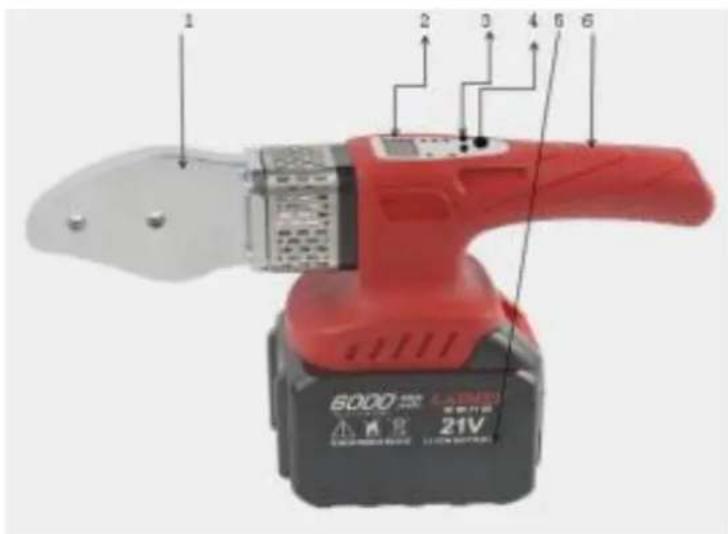

Deler

1 2 3 4 6 6 6000 21V

1- Varmebrett

2- Skjerm

3- Innstillingsknapp

4- Bryter

5- Batteri

6- Håndtak

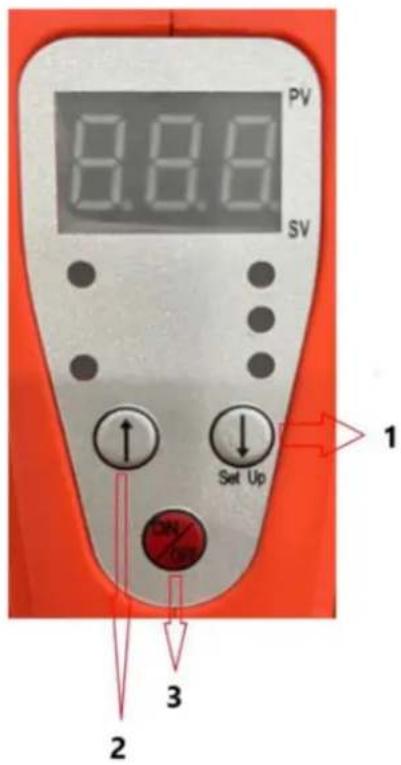

Produktstruktur

NOTE For ON/OFF, trykk ón gang for å starte maskinen. Hold inne i 5 sekunder for å slå den av (indikert med "OFF" på skjermen).

PV 8.8.8 SV 1 Set Up ON/ 2 3

1- Temperatur ned-knapp

2- Temperaturøkningsknapp

3- KnappON/OFF
