GEBRUIKSAANWIJZING SWG-SW30 MSW
Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke vertalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie. Versies in andere talen zijn op aanvraag verkrijgbaar via info@expondo.com.
Technische gegevens
| Beschrijving parameter Waarde parameter | |
| Productnaam | Pijplasmachine sets |
| Model | MSW-SWG-SW30B |
| Spanning [V] / Frequentie [Hz] | Invoer: 100-240 / 50-60 |
| Spanning [V] / Stroom [A] | Uitgang: DC 21 /1.3 |
| Vermogen [W] | 350 |
| Lasdiameter [mm] | 20, 25, 32 |
| Maximale temperatuur [°C] | 320 |
| Beschermingsklasse | II |
| Afmetingen (breedte x lengte x hoogte) [mm] | 75x300x145 |
| Gewicht [kg] | 2,45 |
Doel
Het product is ontworpen voor het verbinden van kunststofbuizen, waaronder PP-R en PE-materialen. Verkrijgbaar in de volgende maten: 20 mm, 25 mm en 32 mm. De machine zorgt voor een nauwkeurige temperatuurregeling, wat zowel veiligheid als gebruiksgemak biedt.
Gebruiksaanwijzing
VOORZICHTIGHEID
- Controleer altijd de buitenkant van het apparaat voordat u het gebruikt. Gebruik het apparaat niet als het beschadigd is.
- Zorg ervoor dat er geen water of andere vloeistoffen in het apparaat terechtkomen. Gebruik het apparaat niet buiten op regenachtige dagen.
- Houd brandbare materialen uit de buurt van de machine als deze in werking is.
- Operators wordt dringend aangeraden handschoenen te dragen voor de veiligheid tijdens het werk.
- Om de veiligheid te garanderen en de prestaties van het apparaat te behouden, mogen alleen gekwalificeerde professionals het apparaat openen of de temperatuurinstellingen aanpassen.
- Als het indicatielampje gedurende een langere periode niet verandert, kan het apparaat defect raken. Stop onmiddellijk met werken en schakel de stroom uit.
- Als het apparaat niet goed functioneert, neem dan contact op met de fabrikant of een gekwalificeerde vakman voor reparatie.
- Plaats het apparaat stevig op een stabiele ondergrond. Installeer de juiste verwarmingsaansluitingen op basis van de vereiste leidingspecificaties. Gebruik een sleutel om de verwarmingsaansluitingen op de printplaat vast te draaien. Meestal worden de kleinere formaten aan de voorkant van het verwarmingspaneel geplaatst.
- Sluit het apparaat aan op een geaard stopcontact (Let op: zorg voor een goede aarding voor de veiligheid). Het rode indicatielampje gaat branden om aan te geven dat het apparaat aan het opwarmen is. Wanneer het groene indicatielampje gaat branden, is het apparaat klaar voor gebruik.
- Verwarmings- en aansluitleidingen:
Zaag de pijp op de gewenste lengte. Plaats de buis of het hulpstuk gedurende de aangegeven tijdsduur in de verwarmingsaansluitingen (zie onderstaande tabel). Verwijder snel de buis en de fitting en plaats ze in een gelijkmatige beweging, zonder te draaien, tot de gewenste diepte.
| Specificatie (mm) | Verwarmingstijd (s) | Smeltdiepte (mm) | Afkoeltijd (s) |
| 20 | 5 | 14 | 3 |
| 25 | 7 | 16 | 3 |
| 32 | 8 | 20 | 4 |
OPMERKING Als de omgevingstemperatuur lager is dan 5°C, verleng dan de verwarmingstijd met 50%.
Afvoeren van gebruikte apparaten
Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, kunnen overeenkomstig hun markering worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.
Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.

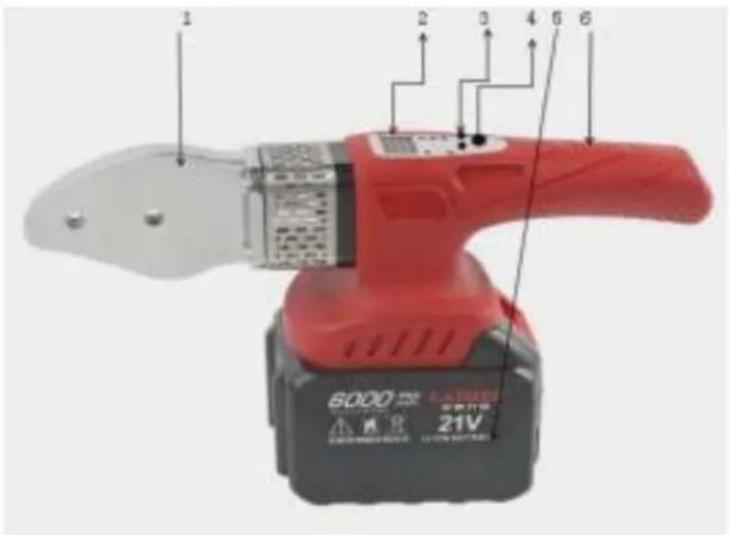

Onderdelen
2- Weergavescherm
3- Instellingsknop
4- Schakelaar
5- Batterij
6- Handvat

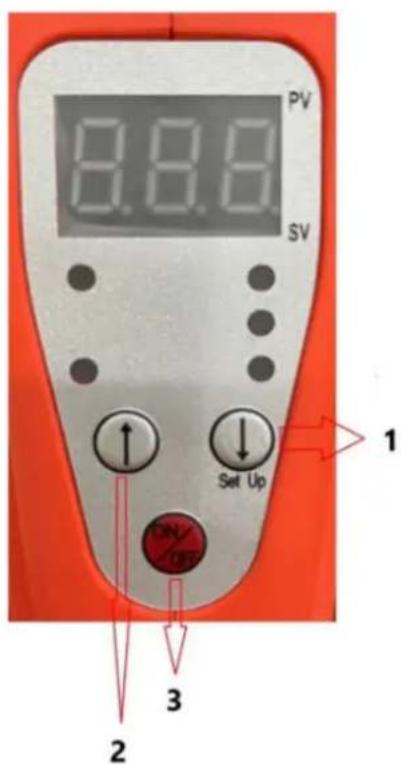

Productstructuur
OPMERKING Voor de ON/OFF knop, druk één keer om de machine te starten. Houd 5 seconden ingedrukt om het uit te schakelen (aangegeven door "OFF" op het display).
2- Knop voor temperatuurverhoging
3- KnopON/OFF
