INSTRUKCJA OBSŁUGI SWG-SW30 MSW
Niniejsza instrukcja obsługi została przetłumaczona za pomocą tłumaczenia maszynowego. Dołożyliśmy wszelkich starań, aby zapewnić dokładność tłumaczenia. Należy jednak pamiętać, że tłumaczenia automatyczne nie są doskonałe i nie mają na celu zastąpienia tłumaczy. Oficjalna wersja instrukcji obsługi jest w języku angielskim. Wszelkie różnice między wersją przetłumaczoną a oryginałem w języku angielskim nie są prawnie wiążące. Jeśli masz jakiekolwiek pytania dotyczące dokładności tłumaczenia, zapoznaj się z wersją angielską, która jest wersją oficjalną. Więcej wersji językowych jest dostępnych na życzenie pod adresem info@expondo.com.
Dane techniczne
| Opis parametru Wartość parametru | |
| Nazwa produktu | Zestawy maszyn do spawania rur |
| Model | MSW-SWG-SW30B |
| Napięcie [V] / Częstotliwość [Hz] | Wejście: 100-240 / 50-60 |
| Napięcie [V] / Prąd [A] | Wyjście: DC 21/1,3 |
| Moc [W] | 350 |
| Średnica spawania [mm] | 20, 25, 32 |
| Maksymalna temperatura [°C] | 320 |
| Klasa ochrony | II |
| Wymiary (szerokość x długość x wysokość) [mm] | 75x300x145 |
| Ciężar [kg] | 2,45 |
Zamiar
Produkt przeznaczony jest do łączenia rur z tworzyw sztucznych, w tym rur z PP-R i PE. Dostępny jest w następujących rozmiarach: 20 mm, 25 mm i 32 mm. Urządzenie umożliwia precyzyjną kontrolę temperatury, co gwarantuje bezpieczeństwo i łatwość obsługi.
Instrukcja obsługi
OSTROŻNOŚĆ
- Przed każdym użyciem należy sprawdzić zewnętrzną obudowę urządzenia. Nie używaj maszyny, jeśli jest uszkodzona.
- Nie dopuść, aby do urządzenia dostała się woda lub inna ciecz. Unikaj korzystania z urządzenia na zewnątrz w deszczowe dni.
- Podczas pracy maszyny należy trzymać materiały łatwopalne z dala od niej.
- Zdecydowanie zaleca się operatorom noszenie rękawiczek w celu zapewnienia bezpieczeństwa podczas pracy.
- Aby zapewnić bezpieczeństwo i utrzymać wydajność urządzenia, jedynie wykwalifikowani specjaliści powinni otwierać urządzenie i regulować ustawienia temperatury.
- Jeżeli kontrolka nie zmieni koloru przez dłuższy czas, urządzenie może działać nieprawidłowo. Natychmiast przerwij pracę i wyłącz zasilanie.
- Jeżeli urządzenie nie działa prawidłowo, należy skontaktować się z producentem lub wykwalifikowanym specjalistą w celu dokonania naprawy.
- Umieść maszynę w bezpiecznym miejscu na stabilnej powierzchni. Zainstaluj odpowiednie przyłącza grzewcze w oparciu o wymagane parametry rur. Za pomocą klucza dokręć gniazda grzejne do płytki. Mniejsze rozmiary umieszcza się zazwyczaj z przodu płyty grzewczej.
- Podłącz maszynę do uziemionego źródła zasilania (Uwaga: ze względów bezpieczeństwa należy zapewnić odpowiednie uziemienie). Zapali się czerwona kontrolka informując, że urządzenie się nagrzewa. Gdy zaświeci się zielona kontrolka, urządzenie jest gotowe do użycia.
- Rury grzewcze i przyłączeniowe:
Przytnij rurę na potrzebną długość. Włóż rurę lub kształtkę do króćców grzewczych na określony czas (patrz tabela poniżej). Szybko wyjmij rurę i złączkę, a następnie wsuń je na wymaganą głębokość, wykonując jednostajny ruch bez skręcania.
| Specyfikacja (mm) | Czas nagrzewania (s) | Głębokość topienia (mm) | Czas chłodzenia (s) |
| 20 | 5 | 14 | 3 |
| 25 | 7 | 16 | 3 |
| 32 | 8 | 20 | 4 |
NOTATKA Jeżeli temperatura otoczenia jest niższa niż 5°C, należy zwiększyć czas nagrzewania o 50%.
Utylizacja zużytych urządzeń
Nie wyrzucaj tego urządzenia do miejskich systemów utylizacji odpadów. Oddaj go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Sprawdź symbol na produkcie, instrukcji obsługi i opakowaniu. Tworzywa sztuczne wykorzystane do budowy urządzenia można poddać recyklingowi zgodnie z ich oznaczeniami. Wybierając recykling, wnosisz znaczący wkład w ochronę naszego środowiska.
Aby uzyskać informacje na temat najbliższego zakładu recyklingu, skontaktuj się z lokalnymi władzami.

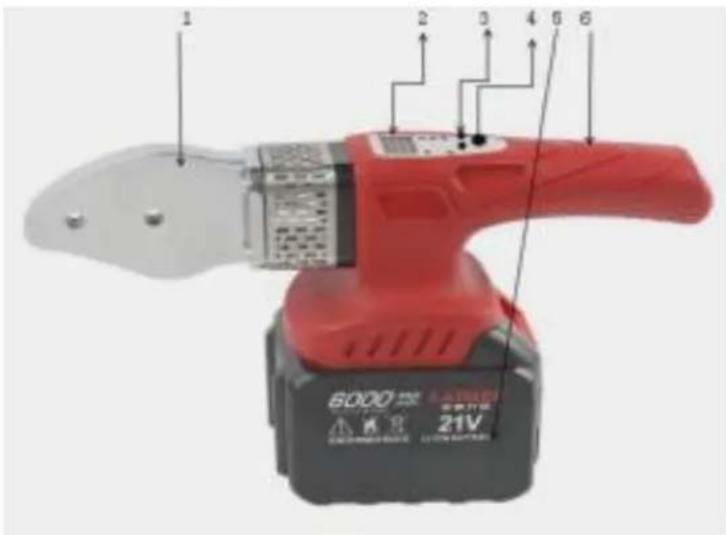

Strony
2- Ekran wyświetlacza
3- Przycisk ustawień
4- Przełącznik
5- Bateria
6- Uchwyt
Struktura produktu

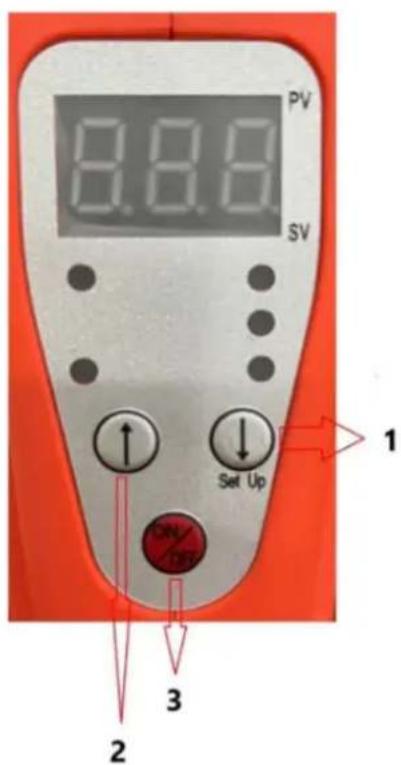

NOTATKA Dla ON/OFF przycisk, naciśnij raz, aby uruchomić maszynę. Przytrzymaj przez 5 sekund, aby wyłączyć (co jest sygnalizowane symbolem „OFF” na wyświetlaczu).
2- Przycisk podnoszenia temperatury
3- Przycisk/OFF
Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
