| Type produktu | Zgrzewarka do rur termoplastycznych |
| Marka | MSW |
| Model | SWM-1800P |
| Napięcie wejściowe | 230 V, 50 Hz |
| Moc | 1750 W (regulowana 750 W / 1500 W) |
| Temperatura maksymalna | 320 °C |
| Średnice zgrzewania | 20, 25, 32, 40, 50, 63 mm |
| Wymiary (dł. x szer. x wys.) | 11 x 38 x 8 cm |
| Waga | 2,15 kg |
| Stopień ochrony | IPX0 |
| Rodzaj ogrzewania | Elektryczny z termostatem |
| Zawartość dostawy | Zgrzewarka, podstawa, zestawy adapterów (6 średnic) |
| Przeznaczenie | Domowe, zgrzewanie rur i złączek termoplastycznych |
| Poziomy mocy | 2 poziomy: 750 W (małe średnice) i 1500 W (duże średnice) |
| Wskaźnik świetlny | Wskaźnik termostatu: świeci podczas nagrzewania, gaśnie gdy gotowy |
| Bezpieczeństwo | Ochrona termiczna, automatyczne wyłączanie przy przegrzaniu |
| Konserwacja | Czyszczenie sprężonym powietrzem lub szczotką; nie używać środków chemicznych |
| Naprawialność | Naprawy tylko w autoryzowanym serwisie, wymagane oryginalne części |
| Utylizacja | Nie wyrzucać do odpadów domowych; recykling WEEE |
| Gwarancja | Gwarancja traci ważność w przypadku nieautoryzowanego otwarcia |
Często zadawane pytania - SWM-1800P MSW
Pytania użytkowników dotyczące SWM-1800P MSW
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Spawarka w formacie PDF za darmo! Znajdź swoją instrukcję SWM-1800P - MSW i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. SWM-1800P marki MSW.
INSTRUKCJA OBSŁUGI SWM-1800P MSW
Niniejsza instrukcja obsługi została przetłumaczona za pomocą tłumaczenia maszynowego. Dołożyliśmy wszelkich starań, aby zapewnić dokładność tłumaczenia. Należy jednak pamiętać, że tłumaczenia automatyczne nie są doskonałe i nie mają na celu zastąpienia tłumaczy. Oficjalna wersja instrukcji obsługi jest w języku angielskim. Wszelkie różnice między wersją przetłumaczoną a oryginałem w języku angielskim nie są prawnie wiążące. Jeśli masz jakiekolwiek pytania dotyczące dokładności tłumaczenia, zapoznaj się z wersją angielską, która jest wersją oficjalną. Więcej wersji językowych jest dostępnych na życzenie pod adresem info@expondo.com.
1. Symbole
Należy zapoznać się z instrukcją obsługi.
Produkt podlegający recyklingowi.
Spełnia wymagania odpowiednich norm bezpieczeństwa.
Należy stosować odzież ochronną zabezpieczającą całe ciało.
Uwaga! Stosować rękawice ochronne.
Należy stosować okulary ochronne
Stosować ochronę stóp.
Uwaga! Gorąca powierzchnia może spowodować oparzenia!
Uwaga! Ryzyko pożaru lub wybuchu.
Uwaga! Szkodliwe opary, niebezpieczeństwo zatrucia. Gazy i opary mogą być niebezpieczne dla zdrowia. Podczas procesu spawania wydobywają się gazy i opary spawalnicze. Wdychanie tych substancji może być niebezpieczne dla zdrowia.
Należy stosować maskę spawalniczą z odpowiednim stopniem zaciemnienia filtra.
UWAGA! Szkodliwe promieniowanie łuku spawalniczego
Nie wolno dotykać części pod napięciem
UWAGA! Ilustracje zawarte w niniejszej instrukcji obsługi służą wyłącznie celom poglądowym i mogą różnić się od rzeczywistego produktu w niektórych szczegółach.
2. Dane techniczne
| Opis parametru | Wartość parametru | |
| Nazwa produktu Maszyna do spawania rur | ||
| Model | MSW-SWM-1800P | MSW-SWM-1000S |
| Napięcie wejściowe znamionowe [V] / częstotliwość [Hz] | 230 / 50 | |
| Moc [W] 1750 800 | ||
| Maksymalna temperatura [ °C ] 320 | ||
| Średnica spawania [mm] 20, 25, 32, 40, 50, 63 | ||
| Klasa IP IPXO | ||
| Klasa izolacji | ||
| Wymiary (szerokość x głębokość x wysokość) [cm] | 110*380*80 | 140*350*60 |
| Cieżar [kg] 2,15 1,8 | ||
3. Ogólny opis
Celem niniejszej instrukcji jest zapewnienie pomocy w bezpiecznym i niezawodnym użytkowaniu urządzenia. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.
PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.
Aby zapewnić długą i niezawodną pracę urządzenia, należy prawidłowo je obsługiwać i konserwować, stosując się do wytycznych zawartych w niniejszej instrukcji obsługi. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo do wprowadzania zmian mających na celu poprawę jakości. Biorąc pod uwagę postęp techniczny oraz możliwość ograniczenia hałasu, urządzenie zostało zaprojektowane i zbudowane w taki sposób, aby ryzyko wynikające z emisji hałasu zostało ograniczone do możliwe najniższego poziomu.
4. Ogólne instrukcje użytkowania
a) Urządzenie należy użytkować zgodnie z jego przeznaczeniem, przestrzegając przepisów BHP i ograniczeń wynikających z danych zamieszczonych na tabliczce znamionowej (stopień ochrony IP, współczynnik wypełnienia, napięcie zasilania itp.).
b) Nie należy otwierać urządzenia, gdyż spowoduje to utratę gwarancji. Ponadto eksplozja odsłoniętych części może spowodować obrażenia.
c) Producent nie ponosi odpowiedzialności za zmiany techniczne sprzętu lub szkody materialne będące wynikiem wprowadzenia tych zmian.
d) Jeżeli urządzenie nie działa prawidłowo, należy skontaktować się z serwisem.
e) Nie zasłaniaj otworów wentylacyjnych urządzenia – umieść spawarkę w odległości 30 cm oc otaczających ja przedmiotów.
f) Spawarki nie wolno trzymać pod pacha ani blisko ciała.
g) Podczas pracy urządzenie musi być uziemione.
h) Jeżeli podczas pracy urządzenia zaświeci się dioda LED sygnalizująca przeciążenie termiczne, należy natychmiast przerwać prace urządzenia i odczekać, aż ostygnie.
i) Jeżeli urządzenie jest używane przez dłuższy czas lub pobiera duży prąd, należy odłączyć je od zasilania dopiero po jego ostygnięciu.
j) Nie wyłączaj urządzenia podczas spawania!
k) Należ, v regularnie konserwować urządzenie i czyścić jego wnetrze z kurzu.
5. Cel produktu
Produkt jest narzędziem przeznaczonym do łączenia rur oraz elementów łączeniowych wykonanych z materiałów termoplastycznych poprzez spawanie.
Produkt jest przeznaczony wyłącznie do użytku domowego i nie należy go stosować do celów profesjonalnych, np. w fabrykach lub w celach zarobkowych.
Użytkownik ponosi odpowiedzialność za wszelkie szkody powstałe na skutek niewłaściwego użycia urządzenia.
6. Działanie urządzenia

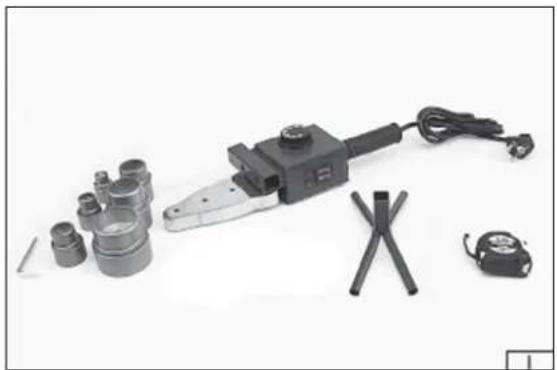

Produkt dostarczany jest w całości i nie wymaga montażu. W zestawie znajdują się adaptery rurowe i wspornik.
MSW-SWM-1800P
6.1. Instrukcje ogólne
Przed rozpoczęciem pracy należy upewnić się, że obudowa, przewód zasilający, wtyczka i przedłużacze nie są uszkodzone. W razie potrzeby wyczyść narzędzi i otwory wentylacyjne. Do czyszczenia spawarki nie należy używać narzędzi metalowych, gdyż mogą one uszkodzić elementy połączeniowe lub głowicę grzewczą. W przypadku stwierdzenia jakichkolwiek uszkodzeń należy natychmiast przerwać stosowanie produktu.
Uwaga! Zawsze wyłączaj narzędzie i odłączaj je od gniazdka sieciowego przed wykonywaniem takich czynności, jak wymiana adapterów rurowych lub czyszczenie.
6.2. Montaż adapterów rurowych (Rysunek powyżej II)
Wybierz zestaw adapterów odpowiadający wymaganej średnicy. Upewnij się, że powierzchnie styku głowicy grzewczej z adapterami są czyste. Dokładnie zamocuj adaptery po obu stronach głowicy grzewczej. Przy rozmieszczaniu adapterów należy kierować się zasadą, że mniejsze adaptery należy instalować bliżej końca głowy. Krawędź każdego adaptera musi znajdować się w obrębie głowicy grzewczej.
Można zamontować adaptery tylko o jednej średnicy na raz.
6.3. Podgrzewanie
MSW-SWM-1800P
Po zakończeniu montażu należy umieścić spawarkę na podporze (III). Upewnij się, że adaptery rurowe i głowica grzewcza nie stykają się z innymi przedmiotami. Ustaw odpowiednią temperaturę za pomocą pokrętła (IV). Dobierając odpowiednią temperaturę należy kierować się informacjami podanymi w specyfikacji materiałów przeznaczonych do spawania. Podłącz wtyczkę przewodu zasilającego do sieci. Włącz zasilanie wybierając odpowiednie przełączniki ustawień (V). Przy mniejszych średnicach można stosować moc 750 W, w tym celu należy nacisnąć jeden z przycisków,
w przypadku łączonych elementów o większych średnicach należy wybrać moc 1500 W, w tym celu należy nacisnąć oba przełączniki.
Zapala się kontrolka termostatu, co oznacza, że rozpoczęło się nagrzewanie. Po zakończeniu rozgrzewki światło gaśnie. Spawarka jest gotowa do pracy.
MSW-SWM-1000S
Po zakończeniu montażu należy umieścić spawarkę na podporze (III). Upewnij się, że adaptery rurowe i głowica grzewcza nie stykają się z innymi przedmiotami. Ustaw odpowiednią temperaturę za pomocą pokrętła (IV). Dobierając odpowiednią temperaturę należy kierować się informacjami podanymi w specyfikacji materiałów przeznaczonych do spawania. Podłącz wtyczkę przewodu zasilającego do sieci. Zapala się kontrolka termostatu, co oznacza, że rozpoczęło się nagrzewanie.
Po zakończeniu rozgrzewki światło gaśnie. Spawarka jest gotowa do pracy.
6.4. Spawanie
Elementy przeznaczone do spawania muszą być oczyszczone z brudu, wilgoci i kurzu.
Po zakończeniu procesu nagrzewania należy nałożyć rurę lub element łączący na adapter (V). Jedną część należy umieścić na adapterze, a drugą w adapterze tak, aby średnica spawanych elementów nieznacznie się różniła.
Pozostaw elementy na adapterze na czas wskazany w tabeli. Następnie należy wyjąć zespawane elementy z adapterów i połączyć je wsuwając jeden w drugi. Nie należy wkładać elementów głębiej niż do granicy ogrzewanego obszaru. Pozostaw połączenie do ostygnięcia, unikając wszelkich odkształceń.
Po zakończeniu pracy wyłącz spawarkę i odłącz ją od sieci. Odłóż na podstawkę i poczekaj aż całkowicie ostygnie. Zdejmij adaptery rurowe i przeprowadź konserwację narzędzia i adapterów.
7. Sprzedaż
Utylizacja opakowania
Prosimy o zachowanie elementów opakowania (tektury, plastikowych taśm oraz styropianu), aby w razie konieczności oddania urządzenia do serwisu można go było jak najlepiej ochronić na czas przesyłki!
Utylizacja zużytych urządzeń
Nie wyrzucaj tego urządzenia do miejskich systemów utylizacji odpadów. Oddaj go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Sprawdź symbol na produkcie, instrukcję obsługi i opakowanie. Plastik użyty do budowy urządzenia można poddać recyklingowi zgodnie z jego oznaczeniami. Wybierając recykling, wnosisz znaczący wkład w ochronę naszego środowiska.
Aby uzyskać informacje na temat najbliższego zakładu recyklingu, skontaktuj się z lokalnymi władzami.
8. Transport i magazynowanie
Podczas transportu urządzenie należy zabezpieczyć przed wstrząsami i przewróceniem się oraz nie ustawiać go „do góry nogami”. Urządzenie należy przechowywać w dobrze wentylowanym pomieszczeniu, w którym obecne jest suche powietrze i nie występują gazy powodujące korozję.
9. Czyszczenie i konserwacja
Naprawy powinny być wykonywane wyłącznie w autoryzowanych punktach serwisowych i przy zastosowaniu wyłącznie oryginalnych części zamiennych. Gwarantuje to bezpieczną i niezawodną pracę produktu.
UWAGA! Przed przystąpieniem do jakichkolwiek regulacji, prac serwisowych lub konserwacyjnych należy upewnić się, że produkt jest odłączony od zasilania. Po zakończeniu tych czynności należy ocenić stan techniczny produktu poprzez zewnętrzną inspekcję kluczowych podzespołów, w tym korpusu i uchwytu, przewodu zasilającego i wtyczki, działania wyłącznika zasilania, czystości otworów wentylacyjnych, iskrzenia szczotek oraz poziomu hałasu łożysk i przekładni podczas pracy. Sprawdź także wydajność i płynność uruchamiania.
W okresie gwarancji nie należy rozmontowywać produktu ani wymieniać żadnych jego części, gdyż spowoduje to unieważnienie gwarancji. Wszelkie nieprawidłowości stwierdzone w trakcie kontroli lub użytkowania narzędzia powinny zostać usunięte przez profesjonalny serwis. Po użyciu należy oczyścić obudowę, otwory wentylacyjne, przełączniki, uchwyt pomocniczy i osłony sprężonym powietrzem (maks. 0,3 MPa), szczotką lub szmatką – unikając stosowania chemicznych środków czyszczących. Wytrzyj narzędzia i uchwyty czystą, suchą szmatką.
Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
ul. Nowy Kisielin – Innowacyjna 766-002 Zielona Góra | Poland, EU
e-mail: info@expondo.com
