SWM-1800P - Varilni aparat MSW - Brezplačna navodila za uporabo

NAVODILA ZA UPORABO SWM-1800P MSW

Pročitajte upute za uporabu.

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo preko [e-mail].

1. Simboli

Preberite navodila za uporabo.

Izdelek, ki ga je mogoče reciklirati.

Izdelek izpolnjuje zahteve ustreznih varnostnih standardov.

Nosite zaščitno obleko, ki ščiti celotno telo

Pozor! Nosite zaščitne rokavice.

Nosite zaščitna očala.

Nosite zaščitno obutev.

Pozor! Vroča površina lahko povzroči opekline!

Pozor! Nevarnost požara ali eksplozije.

Pozor! Škodljivi hlapi, nevarnost zastrupitve. Plini in hlapi so lahko nevarni za vaše zdravje. Pri varjenju se sproščajo varilni plini in hlapi. Vdihavanje teh snovi je lahko nevarno za zdravje.

Uporabite varilno masko z ustreznim filtrirnim odtenkom.

POZOR! Škodljivo sevanje varilnega obloka

Ne dotikajte se delov pod napetostjo.

POZOR! Ilustracije v teh navodilih za uporabo so samo za referenco in se lahko v nekaterih podrobnostih razlikujejo od dejanskega izdelka.

2. Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka Stroj za varjenje cevi
Model	MSW-SWM-1800P	MSW-SWM-1000S
Nazivna vhodna napetost [V] / frekvenca [Hz] 230 / 50
Moč [W] 1750 800
Max temp. [ °C ] 320
Premer varjenja [mm] 20, 25, 32, 40, 50, 63
razred IP IPXO
Razred izolacije	I
Mere (širina x globina x višina) [cm] 110*380*80 140*	350*60
Teža [kg] 2,15 1,8

3. Splošni opis

Priročnik je namenjen pomoči pri varni in zanesljivi uporabi. Izdelek je zasnovan in izdelan strogo v skladu s tehničnimi specifikacijami z uporabo najnovejše tehnologije in komponent ter ohranjanjem najvišjih standardov kakovosti.

PRED ZAČETKOM DELA POZORNO PREBERITE IN RAZUMETI TA PRIROČNIK.

Da zagotovite dolgo in zanesljivo delovanje naprave, jo pravilno upravljajte in vzdržujte v skladu s smernicami v teh navodilih za uporabo. Tehnični podatki in specifikacije v tem priročniku so posodobljeni. Proizvajalec si pridržuje pravico do sprememb za izboljšanje kakovosti. Ob upoštevanju tehničnega napredka in možnosti zmanjševanja hrupa je enota zasnovana in izdelana tako, da so tveganja zaradi emisij hrupa zmanjšana na najnižjo možno raven.

4. Splošna navodila za uporabo

a) Napravo je treba uporabljati v skladu s predvidenim namenom, v skladu z zdravstvenimi in varnostnimi predpisi ter omejitvami, ki izhajajo iz podatkov na ploščici s tehničnimi podatki (stopnja IP, delovni cikel, napajalna napetost itd.).
b) Ne odpirajte enote, saj s tem razveljavite garancijo; tudi eksplozija izpostavljenih delov lahko povzroči poškodbe.
c) Proizvajalec ne odgovarja za tehnične spremembe opreme ali materialno škodo, ki bi nastala zaradi uvedbe teh sprememb.
d) Če oprema ne deluje pravilno, se obrnite na servisni center.
e) Ne prekrivajte prezračevalnih rež naprave - postavite varilec na razdaljo 30 cm od okoliških predmetov.
f) Varilca ne smete držati pod roko ali blizu telesa.
g) Naprava mora biti med delovanjem ozemljena.

h) Ko med delovanjem aparata zasveti LED toplotna preobremenitev, takoj prenehajte z delovanjem in počakaite, da se aparat ohladi.
i) Če aparat uporabljiate dlije časa ali z močnim tokom, izklopite napajanje šele, ko se aparat ohladi.
j) Med varjenjem naprave ne izklapljajte!
k) Redno vzdržujte enoto in očistite notranjost enote pred prahom.

5. Namen izdelka

Izdelek je orodje namenjeno spajanju cevi in veznih elementov iz termoplastičnih materialov z varjenjem.

Izdelek je bil zasnovan izključno za domačo uporabo in se ne sme uporabljati v profesionalne namene, tj. v tovarnah ali za dobičkonosna dela.

Uporabnik odgovarja za vso škodo, ki nastane zaradi nenamenske uporabe naprave.

6. Delovanje naprave

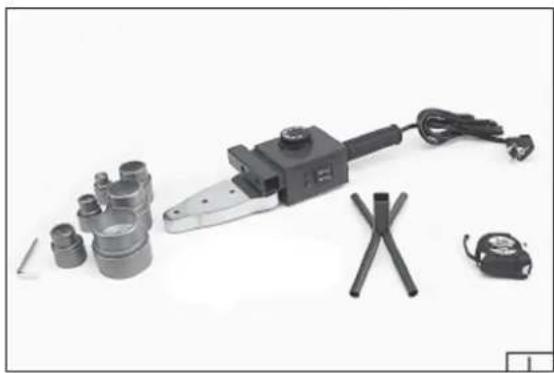

Izdelek je dobavljen kompleten in ga ni treba sestaviti. Opremljen je s cevnimi adapterji in nosilcem.

MSW-SWM-1800P

6.1. Splošna navodila

Pred začetkom dela se prepričajte, da so ohišje, napajalni kabel, vtič in morebitni podaljški nepoškodovani. Po potrebi očistite orodje in prezračevalne reže. Za čiščenje varilnika ne uporabljajte kovinskih orodij, saj lahko poškodujejo priključne elemente ali grelno glavo. Če opazite kakršno koli poškodbo, takoj prenehajte z uporabo.

Pozor! Vedno izklopite orodje in ga izvlecite iz omrežne vtičnice, preden izvajate kakršna koli opravila, kot je zamenjava cevnih adapterjev ali čiščenje.

6.2. Namestitev cevnih adapterjev (zgornja slika II)

Izberite komplet adapterjev, ki ustreza zahtevanemu premeru. Prepričajte se, da so kontaktne površine med grelno glavo in adapterji čiste. Varno pritrdite adapterje na obeh straneh grelne glave. Pri nameščanju adapterjev upoštevajte smernico, da je treba manjše adapterje namestiti bližje koncu glave. Rob vsakega adapterja mora ostati znotraj meje grelne glave.

Naenkrat je dovoljeno namestiti samo en premer adapterjev.

6.3. Ogrevanje

MSW-SWM-1800P

Ko je namestitev končana, postavite varilec na nosilec (III). Prepričajte se, da cevni adapterji in grelna glava niso v stiku z drugimi predmeti. Z gumbom (IV) nastavite ustrezno temperaturo. Pri izbiri temperature je treba upoštevati informacije v specifikaciji materialov za varjenje. Vtič napajalnega kabla priključite na električno omrežje. Vklopite napajanje tako, da izberete ustrezna nastavitvena stikala (V). Za manjše premere lahko uporabimo moč 750 W, v ta namen pritisnemo eno od tipk, pri večjih premerih, vezanih elementih izberemo moč 1500 W, za to pritisnemo obe stikali.

Lučka termostata zasveti, kar pomeni, da se je ogrevanje začelo. Ko je ogrevanje končano, lučka ugasne. Varjenje je pripravljeno za delovanje.

MSW-SWM-1000S

Ko je namestitev končana, postavite varilec na nosilec (III). Prepričajte se, da cevni adapterji in grelna glava niso v stiku z drugimi predmeti. Z gumbom (IV) nastavite ustrezno temperaturo. Pri izbiri temperature je treba upoštevati informacije v specifikaciji materialov za varjenje. Vtič napajalnega kabla priključite na električno omrežje. Lučka termostata zasveti, kar pomeni, da se je ogrevanje začelo. Lučka ugasne, ko je ogrevanje končano. Varjenje je pripravljeno za delovanje.

6.4. Varjenje

Elementi, ki jih varimo, morajo biti očiščeni morebitne umazanije, vlage in prahu.

Ko je proces ogrevanja končan, namestite cev ali povezovalni element na adapter (V). En del namestite na adapter, drugega pa v adapter tako, da bo premer elementov, ki jih varite, rahlo odstopal.

Pustite elemente na adapterju za čas, naveden v tabeli. Nato je treba varjene elemente odstraniti iz adapterjev in jih povezati tako, da jih vstavite drug v drugega. Elementov ne vstavljajte globlje od meje ogrevanega območja. Pustite povezavo, da se ohladi, pri čemer se izogibajte kakršni koli deformaciji.

Po končanem delu izklopite varilnik in ga izključite iz električnega omrežja. Postavite ga na podstavek, dokler se popolnoma ne ohladi. Odstranite cevne adapterje in opravite vzdrževanje orodja in adapterjev.

7. Odstranjevanje

Odstranjevanje embalaže

Prosimo, da shranite ves embalažni material (karton, plastične trakove in polistirensko peno), da zagotovite zaščito enote med pošiljanjem, če jo boste morali poslati v servisni center!

Odstranjevanje rabljenih naprav

Te naprave ne odlagajte med komunalne odpadke. Predajte ga zbirnemu mestu za recikliranje električnih in električnih naprav. Preverite simbol na izdelku, navodilih za uporabo in embalaži. Plastiko, uporabljeno za izdelavo naprave, je mogoče reciklirati v skladu z oznakami. Z odločitvijo za recikliranje pomembno prispevate k varovanju našega okolja.

Za informacije o vašem lokalnem obratu za recikliranje se obrnite na lokalne oblasti.

8. Transport in skladiščenje

Pri transportu enoto zaščitite pred udarci in prevračanjem ter je ne postavljajte "na glavo". Napravo shranjujte v dobro prezračenem prostoru, kjer je prisoten suh zrak in ni jedkih plinov.

9. Čiščenje in vzdrževanje

Popravila naj izvajajo le pooblaščeni servisi z izključno originalnimi nadomestnimi deli. To zagotavlja varno in zanesljivo delovanje izdelka.

POZOR! Pred izvajanjem kakršnih koli prilagoditev, servisiranja ali vzdrževanja se prepričajte, da je izdelek izklopljen. Po zaključku teh postopkov ocenite tehnično stanje izdelka z zunanjim pregledom ključnih komponent, vključno z ohišjem in ročajem, napajalnim kablom in vtičem, delovanjem vklopnega stikala, čistostjo prezračevalnih rež, iskrenjem krtač in ravnijo hrupa ležajev in zobnikov med delovanjem. Preverite tudi zmogljivost in gladkost zagona.

Med garancijskim obdobjem izdelka ne razstavljajte in ne zamenjujte delov, saj s tem razveljavite garancijo. Vse nepravilnosti, odkrite med pregledom ali delovanjem orodja, mora odpraviti strokovna servisna služba. Po uporabi očistite ohišje, prezračevalne reže, stikala, pomožni ročaj in ščitnike s stisnjenim zrakom (največ 0,3 MPa), krtačo ali krpo – izogibajte se kemičnim čistilom. Orodje in ročaje obrišite s čisto, suho krpo.
