NAUDOJIMO INSTRUKCIJA SWM-1800P MSW

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Déjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai jpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda. Daugiau kalbų versijų galite gauti pateikę užklausą [e-mail].

1. Simboliai

Perskaitykite naudojimo instrukciją.

Perdirbamas produktas.

Gaminys atitinka atitinkamų saugos standartų reikalavimus.

Dévékite apsauginius drabužius, kurie apsaugo visą kūną

Atsargiai! Mūvėkite apsaugines pirštines.

Dèvěkite apsauginius akinius.

Dèvěkite apsauginę avalynę.

Atsargiai! Karštas paviršius gali nudeginti!

Atsargiai! Gaisro ar sprogimo pavojus.

Atsargiai! Kenksmingi garai, apsinuodijimo pavojus. Dujos ir garai gali būti pavojingi jūsų sveikatai. Suvirinimo metu išsiskiria suvirinimo dujos ir dūmai. Šių medžiagų įkvėpimas gali būti pavojingas sveikatai.

Naudokite suvirinimo kaukę su atitinkamu filtro atspalviu.

ATSARGIAI! Kenksminga suvirinimo lanko spinduliuotė

Nelieskite jtampinguju daliu.

ATSARGIAI! Šioje naudojimo instrukcijoje pateiktos iliustracijos yra skirtos tik nuorodai ir kai kuriomis detalėmis gali skirtis nuo tikrojo gaminio.

2. Techniniai duomenys

Parametru aprašymas	Parametru reikšmė
Produkto pavadinimas Vamzdžių suvirinimo aparatas
Modelis	MSW-SWM-1800P	MSW-SWM-1000S
Nominali jėjimo įtampa [V] / dažnis [Hz]	230 / 50
Galia [W] 1750 800
Maksimali temp. [ °C ] 320
Suvirinimo skersmuo [mm] 20, 25, 32, 40, 50, 63
IP klasė	IPXO
Izoliacijos klasė	I
Matmenys (plotis x gylis x aukštis) [cm] 110*380*80 140*350*60
Svoris [kg] 2,15 1,8

3. Bendras aprašymas

Šis vadovas skirtas padėti saugiai ir patikimai naudoti. Gaminys suprojektuotas ir pagamintas griežtai laikantis techninių specifikacijų, naudojant naujausias technologijas ir komponentus bei išlaikant aukščiausius kokybės standartus.

PRIEŠ PRADĚDAMI DARBA, ATIdžiai PERSKAITYKITE IR SUPRASTOKITE ŠI VADOVA.

Kad prietaisas veiktų ilgai ir patikimai, jį tinkamai eksploatuokite ir prižiūrėkite, vadovaudamiesi šiame naudojimo vadove pateiktais nurodymais. Techniniai duomenys ir specifikacijos šiame vadove yra atnaujinti. Gamintojas pasilieka teisę daryti pakeitimus, kad pagerintų kokybę. Atsižvelgiant į technikos pažangą ir triukšmo mažinimo galimybę, įrenginys suprojektuotas ir pagamintas taip, kad triukšmo keliama rizika būtų sumažinta iki žemiausio įmanomo lygio.

4. Bendrosios naudojimo instrukcijos

a) Prietaisas turi būti naudojamas pagal paskirtį, laikantis sveikatos ir saugos taisyklių bei apribojimų, nustatytų duomenų lentelėje (IP lygis, darbo ciklas, maitinimo įtampa ir kt.).
b) Neatidarykite jrenginio, nes tai panaikins garantija; be to, sprogusios atviros dalys gali susižaloti.
c) Gamintojas neatsako už techninius jrangos pakeitimus ar materialinę žalą, atsiradusią dėl šių pakeitimų.
d) Jei jranga neveikia, kreipkitės į techninės priežiūros centra.
e) Neuždenkite prietaiso ventiliacijos angų – pastatykite suvirintuvą 30 cm atstumu nuo aplinkinių objektų.
f) Suvirintojo negalima laikyti po ranka arba arti kūno.
g) Prietaisas veikimo metu turi būti jžemintas.
h) Kai prietaiso veikimo metu užsidega šiluminės perkrovos šviesos diodas, nedelsdami nutraukite veikimą ir palaukite, kol prietaisas atvės.

i) Kai prietaisas naudojamas ilgą laiką arba esant didelei srovei, maitinimą išjunkite tik prietaisui atvėsus.

j) Neišjunkite prietaiso suvirinimo metu!

k) Reguliariai prižiūrėkite įrenginį ir išvalykite jo vidų nuo dulkių.

5. Produkto paskirtis

Gaminys yra jrankis, skirtas vamzdžiams ir jungiamiesiems elementams, pagamintiems iš termoplastinių medžiagų, suvirinant sujungti.

Gaminys buvo sukurtas tik buitiniam naudojimui ir negali būti naudojamas profesionaliems tikslams, ty gamyklose ar pelningiems darbams.

Naudotojas atsako už bet kokią żalą, atsiradusią dėl įrenginio naudojimo ne pagal paskirtį.

6. Prietaiso veikimas

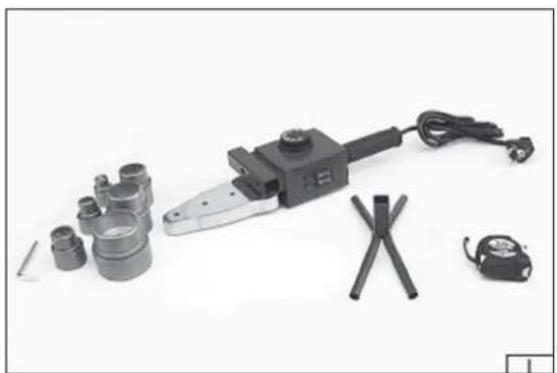

Gaminys pateikiamas sukomplektuotas, jo surinkti nereikia. Jis tiekiamas su vamzdžių adapteriais ir atrama.

MSW-SWM-1800P

6.1. Bendrosios instrukcijos

Prieš pradėdami dirbti, įsitikinkite, kad korpusas, maitinimo laidas, kištukas ir ilginamieji laidai nepažeisti. Jei reikia, išvalykite įrankį ir ventiliacijos angas. Nenaudokite metalinių įrankių valydami suvirintuvą, nes jie gali sugadinti jungiamuosius elementus arba šildymo galvutę. Jei aptinkama kokių nors pažeidimų, nedelsdami nutraukite naudojimą.

Dėmesio! Visada išjunkite įrankį ir ištraukite kištuką iš elektros lizdo prieš atlikdami bet kokias užduotis, pvz., keisdami vamzdžių adapterius ar valydami.

6.2. Vamzdžių adapterių montavimas (II pav.)

Pasirinkite adapterio rinkinj, atitinkantj reikiamą skersmenj. Įsitikinkite, kad kontaktiniai paviršiai tarp šildymo galvutės ir adapterių yra švarūs. Tvirtai pritvirtinkite adapterius abiejose šildymo galvutės pusėse. Nustatydami adapterius, vadovaukitės nurodymu, kad mažesni adapteriai turi būti montuojami arčiau galvutės galo. Kiekvieno adapterio kraštas turi likti šildymo galvutės ribose.

Vienu metu galima montuoti tik vieno skersmens adapterius.

6.3. Šildymas

MSW-SWM-1800P

Baigę montuoti, użdėkite suvirintuvą ant atramos (III). Įsitikinkite, kad vamzdžių adapteriai ir šildymo galvutė nesiliestų su kitais objektais. Rankenėle (IV) nustatykite tinkamą temperatūrą. Renkantis temperatūrą, reikia vadovautis informacija, pateikta suvirinamų medžiagų specifikacijose. Prijunkite maitinimo laido kištuką i elektros tinklą. Jjunkite maitinimą pasirinkdami atitinkamus nustatymo jungiklius (V). Mažesniems skersmenims galima naudoti 750 W galią, tam reikia paspausti vieną iš mygtukų, esant didesniam skersmeniui, sujungtiems elementams pasirinkti 1500 W galią, tam paspausti abu jungiklius.

Užsidega termostato lemputė, tai reiškia, kad prasidėjo apšilimas. Pasibaigus išilimui, lemputė užgęsta. Suvirinimas paruoštas darbui.

MSW-SWM-1000S

Baigę montuoti, użdékite suvirintuvą ant atramos (III). Jsitikinkite, kad vamzdžių adapteriai ir šildymo galvutė nesiliestų su kitais objektais. Rankenėle (IV) nustatykite tinkamą temperatūrą. Renkantis temperatūrą, reikia vadovautis informacija, pateikta suvirinamų medžiagų specifikacijose. Prijunkite maitinimo laido kištuką į elektros tinklą. Užsidega termostato lemputė, tai reiškia, kad prasidėjo apšilimas. Pasibaigus apšilimui, lemputė užgęsta. Suvirinimas paruoštas darbui.

6.4. Suvirinimas

Suvirinami elementai turi būti nuvalyti nuo nešvarumu, drėgmės ir dulkių.

Pasibaigus šildymo procesui, ant adapterio (V) uždėkite vamzdį arba jungiamąjį elementą. Vieną dalį uždėkite ant adapterio, o kitą – į adapterį, kad šiek tiek skirtųsi suvirinamų elementų skersmuo.

Palikite elementus ant adapterio lentelėje nurodytą laiką. Tada suvirintus elementus reikia išimti iš adapterių ir sujungti juos jkišant vienas į kitą. Nekiškite elementų giliau nei šildomo ploto riba. Palikite jungtį atvėsti, vengdami deformacijos.

Baigę darbą išjunkite suvirintuvą ir atjunkite jį nuo elektros tinklo. Padėkite jį ant atramos, kol visiškai atvės. Nuimkite vamzdžių adapterius ir atlikite įrankio bei adapterių techninę priežiūrą.

7. Išmetimas

Pakuotės išmetimas

Išsaugokite visas pakavimo medžiagas (kartoną, plastikines juosteles ir putų polistireną), kad įrenginys būtų apsaugotas gabenimo metu, jei prireiktų jį siųsti į techninės priežiūros centrą!

Naudotų prietaisų išmetimas

Neišmeskite šio prietaiso j komunalinių atliekų sistemas. Perduokite jj į elektros ir elektros prietaisų perdirbimo ir surinkimo punktą. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Plastmasės, naudojamos gaminant įrenginį, gali būti perdirbamos pagal jų ženklinimą. Pasirinkdami perdirbimą, labai prisidedate prie mūsų aplinkos apsaugos.

Norėdami gauti informacijos apie vietinę perdirbimo įmonę, susisiekite su vietinėmis valdžios institucijomis.

8. Transportavimas ir sandėliavimas

Perveždami jrenginj saugokite jj nuo smūgių ir apvirtimo, nestatykite „aukštyn kojomis“. Laikykite jrenginj gerai vėdinamoje patalpoje, kurioje yra sausas oras ir nėra korozinių dujų.

9. Valymas ir priežiūra

Remontą turi atlikti tik įgalioti techninės priežiūros centrai, naudojant tik originalias atsargines dalis. Tai užtikrina saugų ir patikimą gaminio veikimą.

DÉMESIO! Prieš atlikdami bet kokius reguliavimus, techninę priežiūrą ar techninę priežiūrą, įsitikinkite, kad gaminys yra atjungtas. Atlikę šias operacijas, įvertinkite gaminio techninę būklę, atlikdami išorinę pagrindinių komponentų, įskaitant korpusą ir rankeną, maitinimo laidą ir kištuką, maitinimo jungiklio funkcionalumą, ventiliacijos angų švarumą, šepečių kibirkščiavimą, guolių ir guolių triukšmo lygį. krumpliaraciai eksploatacijos metu. Taip pat patikrinkite paleidimo našumą ir sklandumą.

Garantiniu laikotarpiu neišardykite gaminio ir nekeiskite jokių dalių, nes tai panaikins garantiją. Bet kokius pažeidimus, aptiktus tikrinant ar naudojant įrankį, turi pašalinti profesionali remonto tarnyba. Panaudoję korpusą, ventiliacijos angas, jungiklius, pagalbinę rankeną ir apsaugas nuvalykite suslėgtu oru (maks. 0,3 MPa), šepečiu arba šluoste, vengdami cheminių valiklių. Įrankius ir rankenas nuvalykite švaria, sausa šluoste.
