ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SWM-1800P MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί με τη χρήση αυτόματης μετάφρασης. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε ότι η μετάφραση είναι ακριβής, αλλά σημειώστε ότι οι αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του Εγχειριδίου χρήσης είναι στα Αγγλικά. Τυχόν διαφορές μεταξύ της μεταφρασμένης έκδοσης και της αρχικής αγγλικής έκδοσης δεν είναι νομικά δεσμευτικές. Εάν έχετε ερωτήσεις σχετικά με την ακρίβεια της μετάφρασης, ανατρέξτε στην αγγλική έκδοση, η οποία είναι η επίσημη αναφορά. Περισσότερες γλωσσικές εκδόσεις είναι διαθέσιμες κατόπιν αιτήματος μέσω του [e-mail].

1. Σύμβολα

Διαβάστε τις οδηγίες λειτουργίας.

Ανακυκλώσιμο προϊόν.

Το προϊόν πληροί τις απαιτήσεις των σχετικών προτύπων ασφαλείας.

Φοράτε προστατευτική ενδυμασία που προστατεύει ολόκληρο το σώμα

Προσοχή! Φοράτε προστατευτικά γάντια.

Φοράτε προστατευτικά γυαλιά.

Φοράτε προστατευτικά υποδήματα.

Προσοχή! Η καυτή επιφάνεια μπορεί να προκαλέσει εγκαύματα!

Προσοχή! Κίνδυνος πυρκαγιάς ή έκρηξης.

Προσοχή! Επιβλαβείς ατμοί, κίνδυνος δηλητηρίασης. Τα αέρια και οι αναθυμιάσεις μπορεί να είναι επικίνδυνα για την υγεία σας. Η διαδικασία συγκόλλησης εκπέμπει αέρια και αναθυμιάσεις συγκόλλησης. Η εισπνοή αυτών των ουσιών μπορεί να είναι επικίνδυνη για την υγεία.

Χρησιμοποιήστε μάσκα συγκόλλησης με κατάλληλη απόχρωση φίλτρου.

ΠΡΟΣΟΧΗ! Επιβλαβής ακτινοβολία από το τόξο συγκόλλησης

Μην αγγίζετε ηλεκτροφόρα μέρη.

ΠΡΟΣΟΧΗ! Οι εικόνες σε αυτό το εγχειρίδιο οδηγιών είναι μόνο για αναφορά και ενδέχεται να διαφέρουν από το πραγματικό προϊόν σε ορισμένες λεπτομέρειες.

2. Τεχνικά στοιχεία

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Μηχανή συγκόλλησης σωλήνων
Μοντέλο	MSW-SWM-1800P	MSW-SWM-1000S
Ονομαστική τάση εισόδου [V] / συχνότητα [Hz]	230 / 50
Ισχύς [W] 1750 800
Μέγιστη θερμοκρασία. [ °C ]	320
Διάμετρος συγκόλλησης [mm]	20, 25, 32, 40, 50, 63
Κλάση IP IPXO
Κατηγορία μόνωσης
Διαστάσεις (πλάτος x βάθος x ύψος) [cm]	110*380*80	140*350*60
Βάρος [kg] 2,15 1,8

3. Γενική Περιγραφή

Το εγχειρίδιο προορίζεται να βοηθήσει στην ασφαλή και αξιόπιστη χρήση. Το προϊόν σχεδιάζεται και κατασκευάζεται αυστηρά σύμφωνα με τις τεχνικές προδιαγραφές χρησιμοποιώντας την πιο πρόσφατη τεχνολογία και εξαρτήματα και διατηρώντας τα υψηλότερα πρότυπα ποιότητας.

ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΚΑΙ ΚΑΤΑΝΟΗΣΤΕ ΑΥΤΟ ΤΟΝ ΕΓΧΕΙΡΙΔΙΟ ΠΡΙΝ ΞΕΚΙΝΗΣΕΤΕ ΤΗΝ ΕΡΓΑΣΙΑ.

Για να διασφαλίσετε τη μακρά και αξιόπιστη λειτουργία της συσκευής, φροντίστε να τη χρησιμοποιείτε και να τη συντηρείτε σωστά ακολουθώντας τις οδηγίες σε αυτό το εγχειρίδιο οδηγιών. Τα τεχνικά δεδομένα και οι προδιαγραφές σε αυτό το εγχειρίδιο είναι ενημερωμένα. Ο κατασκευαστής διατηρεί το δικαίωμα να κάνει αλλαγές για τη βελτίωση της ποιότητας. Λαμβάνοντας υπόψη την τεχνική πρόοδο και τη δυνατότητα μείωσης του θορύβου, η μονάδα έχει σχεδιαστεί και κατασκευαστεί με τέτοιο τρόπο ώστε οι κίνδυνοι που προκύπτουν από τις εκπομπές θορύβου να μειώνονται στο χαμηλότερο δυνατό επίπεδο.

4. Γενικές οδηγίες χρήσης

a) Η συσκευή πρέπει να χρησιμοποιείται σύμφωνα με τον προορισμό της, σε συμμόρφωση με τους κανονισμούς υγείας και ασφάλειας και τους περιορισμούς που προκύπτουν από τα δεδομένα στην πινακίδα τεχνικών χαρακτηριστικών (επίπεδο ΙΡ, κύκλος λειτουργίας, τάση τροφοδοσίας κ.λπ.).
b) Μην ανοίγετε τη μονάδα γιατί αυτό θα ακυρώσει την εγγύηση. Επίσης, η έκρηξη εκτεθειμένων εξαρτημάτων μπορεί να προκαλέσει τραυματισμό.
c) Ο κατασκευαστής δεν φέρει ευθύνη για τεχνικές αλλαγές στον εξοπλισμό ή υλικές ζημιές που προκύπτουν από την εισαγωγή αυτών των αλλαγών.
d) Εάν ο εξοπλισμός δεν λειτουργεί σωστά, επικοινωνήστε με το κέντρο σέρβις.

e) Μην καλύπτετε τις υποδοχές αερισμού της συσκευής - τοποθετήστε τη συγκολλητή σε απόσταση 30 cm από τα γύρω αντικείμενα.

f) Ο συγκολλητής δεν πρέπει να κρατιέται κάτω από το χέρι ή κοντά στο σώμα.

g) Η συσκευή πρέπει να είναι γειωμένη κατά τη λειτουργία.

h) Όταν το LED θερμικής υπερφόρτωσης ανάβει κατά τη λειτουργία της συσκευής, σταματήστε αμέσως τη λειτουργία και περιμένετε να κρυώσει η συσκευή.

i) Όταν η συσκευή χρησιμοποιείται για μεγάλο χρονικό διάστημα ή με υψηλό ρεύμα, απενεργοποιήστε την παροχή ρεύματος μόνο αφού κρυώσει η συσκευή.

j) Μην απενεργοποιείτε τη συσκευή κατά τη συγκόλληση!

k) Συντηρείτε τη μονάδα τακτικά και καθαρίζετε το εσωτερικό της μονάδας από τη σκόνη.

5. Σκοπός προϊόντος

Το προϊόν είναι ένα εργαλείο σχεδιασμένο για τη σύνδεση σωλήνων και στοιχείων σύνδεσης από θερμοπλαστικά υλικά μέσω συγκόλλησης.

Το προϊόν έχει σχεδιαστεί αποκλειστικά για οικιακή χρήση και δεν πρέπει να εφαρμόζεται για επαγγελματικούς σκοπούς, δηλαδή σε εργοστάσια ή για κερδοφόρες εργασίες.

Ο χρήστης ευθύνεται για οποιαδήποτε ζημία προκύψει από ακούσια χρήση της συσκευής.

6. Λειτουργία της συσκευής

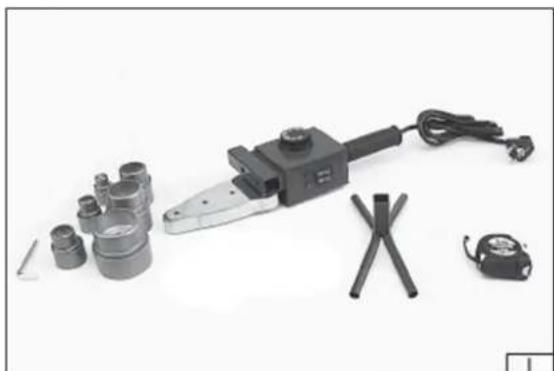

Το προϊόν παρέχεται πλήρες και δεν απαιτεί συναρμολόγηση. Παρέχεται με προσαρμογείς σωλήνων και στήριγμα.

MSW-SWM-1800P

6.1. Γενικές οδηγίες

Πριν ξεκινήσετε την εργασία, βεβαιωθείτε ότι το περίβλημα, το καλώδιο τροφοδοσίας, το φις και τυχόν καλώδια επέκτασης δεν έχουν υποστεί ζημιά. Καθαρίστε το εργαλείο και τις υποδοχές εξαερισμού όπως χρειάζεται. Μην χρησιμοποιείτε μεταλλικά εργαλεία για να καθαρίσετε τη συγκόλληση, καθώς μπορεί να προκαλέσουν ζημιά στα στοιχεία σύνδεσης ή στην κεφαλή θέρμανσης. Εάν εντοπιστεί οποιαδήποτε βλάβη, διακόψτε αμέσως τη χρήση.

Προσοχή! Πάντα να απενεργοποιείτε το εργαλείο και να το αποσυνδέετε από την πρίζα πριν εκτελέσετε οποιεσδήποτε εργασίες, όπως αντικατάσταση προσαρμογέων σωλήνων ή καθαρισμό.

6.2. Εγκατάσταση προσαρμογέων σωλήνων (Το παραπάνω σχήμα II)

Επιλέξτε το σετ προσαρμογέα που ταιριάζει με την απαιτούμενη διάμετρο. Βεβαιωθείτε ότι οι επιφάνειες επαφής μεταξύ της κεφαλής θέρμανσης και των προσαρμογέων είναι καθαρές. Στερεώστε με ασφάλεια τους προσαρμογείς και στις δύο πλευρές της κεφαλής θέρμανσης. Όταν τοποθετείτε τους προσαρμογείς, ακολουθήστε την οδηγία ότι μικρότεροι προσαρμογείς πρέπει να τοποθετούνται πιο κοντά στο άκρο της κεφαλής. Η άκρη κάθε προσαρμογέα πρέπει να παραμένει εντός του ορίου της θερμαντικής κεφαλής.

Μόνο μία διάμετρος προσαρμογέων μπορεί να εγκατασταθεί ταυτόχρονα.

6.3. Θέρμανση

MSW-SWM-1800P

Μόλις ολοκληρωθεί η εγκατάσταση, τοποθετήστε τη συγκολλητή στο στήριγμα (III). Βεβαιωθείτε ότι οι προσαρμογείς του σωλήνα και η θερμαντική κεφαλή δεν έρχονται σε επαφή με άλλα αντικείμενα. Ρυθμίστε τη σωστή θερμοκρασία με το κουμπί (IV). Η επιλογή της θερμοκρασίας θα πρέπει να καθοδηγείται από τις πληροφορίες που παρέχονται στις προδιαγραφές των υλικών που πρόκειται να συγκολληθούν. Συνδέστε το βύσμα του καλωδίου τροφοδοσίας στο ρεύμα.

Ενεργοποιήστε την τροφοδοσία επιλέγοντας τους κατάλληλους διακόπτες ρύθμισης (V). Για μικρότερες διαμέτρους μπορεί να χρησιμοποιηθεί η ισχύς των 750 W, για το σκοπό αυτό, πατήστε ένα από τα κουμπιά, στην περίπτωση μεγαλύτερων διαμέτρων, τα συνδεδεμένα στοιχεία επιλέξτε την ισχύ των 1500 W, για το σκοπό αυτό πατήστε και τους δύο διακόπτες.

Η λυχνία του θερμοστάτη ανάβει, αυτό σημαίνει ότι ξεκίνησε η προθέρμανση. Το φως σβήνει όταν ολοκληρωθεί η προθέρμανση. Η συγκόλληση είναι έτοιμη για λειτουργία.

MSW-SWM-1000S

Μόλις ολοκληρωθεί η εγκατάσταση, τοποθετήστε τη συγκολλητή στο στήριγμα (III). Βεβαιωθείτε ότι οι προσαρμογείς σωλήνα και η θερμαντική κεφαλή δεν έρχονται σε επαφή με άλλα αντικείμενα. Ρυθμίστε τη σωστή θερμοκρασία με το κουμπί (IV). Η επιλογή της θερμοκρασίας πρέπει να καθοδηγείται από τις πληροφορίες που παρέχονται στις προδιαγραφές των υλικών που πρόκειται να συγκολληθούν. Συνδέστε το βύσμα του καλωδίου τροφοδοσίας στο ρεύμα. Η λυχνία του θερμοστάτη ανάβει, αυτό σημαίνει ότι ξεκίνησε η προθέρμανση. Το φως σβήνει όταν ολοκληρωθεί η προθέρμανση. Η συγκόλληση είναι έτοιμη για λειτουργία.

6.4. Συγκόλληση

Τα προς συγκόλληση στοιχεία πρέπει να καθαρίζονται από βρωμιά, υγρασία και σκόνη.

Μόλις ολοκληρωθεί η διαδικασία θέρμανσης, τοποθετήστε έναν σωλήνα ή συνδετικό στοιχείο στον προσαρμογέα (V). Τοποθετήστε το ένα μέρος στον προσαρμογέα και το άλλο στον προσαρμογέα, έτσι ώστε να υπάρχει μια μικρή διαφορά στη διάμετρο των στοιχείων που συγκολλώνται.

Αφήστε τα στοιχεία στον προσαρμογέα για το χρόνο που υποδεικνύεται στον πίνακα. Στη συνέχεια, τα συγκολλημένα στοιχεία πρέπει να αφαιρεθούν από τους προσαρμογείς και να συνδεθούν εισάγοντάς τα μεταξύ τους. Μην εισάγετε τα στοιχεία βαθύτερα από το όριο της θερμαινόμενης περιοχής. Αφήστε τη σύνδεση να κρυώσει, αποφεύγοντας οποιαδήποτε παραμόρφωση.

Μετά την ολοκλήρωση της εργασίας, απενεργοποιήστε τη συγκόλληση και αποσυνδέστε την από το ρεύμα. Τοποθετήστε το στο στήριγμα μέχρι να κρυώσει πλήρως. Αφαιρέστε τους προσαρμογείς σωλήνα και πραγματοποιήστε συντήρηση στο εργαλείο και τους προσαρμογείς.

7. Διάθεση

Απόρριψη της συσκευασίας

Φυλάξτε όλο το υλικό συσκευασίας (χαρτόνι, πλαστικές λωρίδες και αφρό πολυστερίνης) για να βεβαιωθείτε ότι η μονάδα προστατεύεται κατά τη διάρκεια της αποστολής, εάν χρειαστεί να την στείλετε σε κέντρο σέρβις!

Απόρριψη χρησιμοποιημένων συσκευών

Μην απορρίπτετε αυτή τη συσκευή σε συστήματα αστικών απορριμμάτων. Παραδώστε το σε ένα σημείο ανακύκλωσης και συλλογής ηλεκτρικών και ηλεκτρικών συσκευών. Ελέγξτε το σύμβολο στο προϊόν, στο εγχειρίδιο οδηγιών και στη συσκευασία. Τα πλαστικά που χρησιμοποιούνται για την κατασκευή της συσκευής μπορούν να ανακυκλωθούν ακολουθώντας τις σημάνσεις τους. Επιλέγοντας την ανακύκλωση συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος μας.

Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τις τοπικές εγκαταστάσεις ανακύκλωσης.

8. Μεταφορά και αποθήκευση

Κατά τη μεταφορά της μονάδας, προστατέψτε την από κραδασμούς και ανατροπή και μην την τοποθετείτε «ανάποδα». Αποθηκεύστε τη μονάδα σε ένα καλά αεριζόμενο δωμάτιο όπου υπάρχει ξηρός αέρας και δεν υπάρχουν διαβρωτικά αέρια.

9. Καθαρισμός και συντήρηση

Οι επισκευές πρέπει να γίνονται μόνο από εξουσιοδοτημένα κέντρα σέρβις χρησιμοποιώντας αποκλειστικά γνήσια ανταλλακτικά. Αυτό διασφαλίζει την ασφαλή και αξιόπιστη λειτουργία του προϊόντος.

ΠΡΟΣΟΧΗ! Πριν πραγματοποιήσετε οποιεσδήποτε ρυθμίσεις, σέρβις ή συντήρηση, βεβαιωθείτε ότι το προϊόν είναι αποσυνδεδεμένο από την πρίζα. Μετά την ολοκλήρωση αυτών των εργασιών, αξιολογήστε την τεχνική κατάσταση του προϊόντος μέσω εξωτερικής επιθεώρησης βασικών εξαρτημάτων, συμπεριλαμβανομένου του σώματος και της λαβής, του καλωδίου και του βύσματος τροφοδοσίας, της λειτουργικότητας του διακόπτη τροφοδοσίας, της καθαριότητας των υποδοχών αερισμού, του σπινθήρα της βούρτσας και του επιπέδου θορύβου των ρουλεμάν και γρανάζια κατά τη λειτουργία. Επίσης, ελέγξτε την απόδοση και την ομαλότητα εκκίνησης.

Κατά τη διάρκεια της περιόδου εγγύησης, μην αποσυναρμολογήσετε το προϊόν και μην αντικαταστήσετε κανένα εξαρτήματα, καθώς αυτό θα ακυρώσει την εγγύηση. Τυχόν ανωμαλίες που εντοπίστηκαν κατά την επιθεώρηση ή τη λειτουργία του εργαλείου θα πρέπει να αντιμετωπιστούν από μια επαγγελματική υπηρεσία επισκευής. Μετά τη χρήση, καθαρίστε το περίβλημα, τις υποδοχές αερισμού, τους διακόπτες, τη βοηθητική λαβή και τα προστατευτικά με πεπιεσμένο αέρα (μέγιστο 0,3 MPa), μια βούρτσα ή ένα πανί—αποφεύγοντας τα χημικά καθαριστικά. Σκουπίστε τα εργαλεία και τις λαβές με καθαρό, στεγνό πανί.
