BRUGSANVISNING SWM-1800P MSW

Denne brugervejledning er blevet oversat ved hjælp af maskinoversættelse. Vi har gjort alt for at sikre, at oversættelsen er nøjagtig, men vær opmærksom på, at automatiserede oversættelser ikke er perfekte og ikke er beregnet til at erstatte menneskelige oversættere. Den officielle version af brugervejledningen er på engelsk. Eventuelle forskelle mellem den oversatte version og den oprindelige engelske er ikke juridisk bindende. Hvis du har spørgsmål om nøjagtigheden af oversættelsen, bedes du henvise til den engelske version, som er den officielle reference. Flere sprogversioner er tilgængelige efter anmodning via [e-mail].

1. Symboler

Læs venligst betjeningsvejledningen.

Produktet er genanvendeligt.

Produktet opfylder kravene, angivet i de relevante sikkerhedsstandarder.

Brug beskyttelsesbeklædning, der beskytter hele kroppen.

Obs! Brug beskyttelseshandsker.

Brug sikkerhedsbriller

Brug fodbeskyttelse

Obs! Varm overflade kan forårsage forbrændinger!

Obs! Risiko for brand eller eksplosion.

Obs! Giftige dampe, fare for forgiftning. Gasser og dampe kan være sundhedsfarlige. Svejsegas og dampe frigives under svejseprocessen. Indånding af disse stoffer kan være sundhedsfarligt.

Der bør anvendes en svejsemaske med den passende filtermørkhedsgrad.

OBS! Skadelig stråling fra svejsebuen

OBS! Illustrationerne i denne betjeningsvejledning er kun til reference og kan i nogle detaljer afvige fra det faktiske produkt.

2. Tekniske data

Parameterbeskrivelse Parameterværdi
Produktnavn	Rørsvejsemaskine
Model	MSW-SWM-1800P	MSW-SWM-1000S
Nominel indgangsspænding [V] / frekvens [Hz] 230 / 50
Effekt [W] 1750 800
Maks. temperatur.[°C]	320
Svejsediameter [mm] 20, 25, 32, 40, 50, 63
IP-klasse	IPXO
Isoleringsklasse	I
Mål (bredde x dybde x højde) [cm] 110*380*80 140*350*60
Vægt [kg] 2,15 1,8

3. Generel beskrivelse

Manualen er tænkt som en hjælp til sikker og pålidelig brug. Dette produkt er designet og produceret strengt i henhold til tekniske indikationer, ved hjælp af de nyeste teknologier og komponenter samt opretholdelse af de højeste kvalitetsstandarder.

LÆS OG FORSTÅ DENNE BETJENINGSVEJLEDNING OMHYGGELIGT INDEN ARBEJDET PÅBEGYNDES.

For at sikre en lang og pålidelig drift af enheden skal du sørge for at betjene og vedligeholde den korrekt i henhold til retningslinjerne i denne brugsanvisning. De tekniske data og specifikationer angivet i denne betjeningsvejledning er aktuelle. Producenten forbeholder sig ret til at foretage ændringer for at forbedre kvaliteten. Under hensyntagen til den tekniske udvikling og muligheden for at reducere støj er enheden designet og bygget på en sådan måde, at risici som følge af støjemissioner reduceres til det lavest mulige niveau.

4. Generelle brugsanvisninger

a) Enheden skal bruges i overensstemmelse med dens formål, i overensstemmelse med sundheds- og sikkerhedsforskrifterne og de begrænsninger, der følger af dataene på typeskiltet (IP-niveau, driftscyklus, forsyningsspænding osv.).
b) Åbn ikke enheden, da dette vil gøre garantien ugyldig; desuden kan eksploderende udsatte dele forårsage personskade.
c) Producenten er ikke ansvarlig for tekniske ændringer af udstyret eller materielle skader som følge af indførelsen af disse ændringer.
d) Kontakt servicecentret, hvis udstyret ikke fungerer korrekt.
e) Apparatets ventilationsåbninger må ikke tildækkes - placer svejseren i en afstand af 30 cm fra de omgivende genstande.
f) Svejseapparatet må ikke holdes under armen eller tæt på kroppen.

g) Apparatet skal være jordet under drift.

h) Hvis LED'en for termisk overbelastning lyser under drift af apparatet, skal du straks stoppe driften og vente på, at apparatet køler ned.

i) Når apparatet bruges i lang tid eller med høj strøm, skal du først slukke for strømforsyningen, när apparatet er kølet af.

j) Sluk ikke for apparatet under svejsning!

k) Vedligehold enheden regelmæssigt, og rens den indvendigt for støv.

Produktet er et værktøj, der er designet til at forbinde rør og forbindelseselementer lavet af termoplastiske materialer ved hjælp af svejsning.

Produktet er udelukkende designet til husholdningsbrug og må ikke anvendes til professionelle formål, dvs. på fabrikker eller til rentable opgaver.

Brugeren er ansvarlig for eventuelle skader som følge af utilsigtet brug af enheden.

6. Betjening af enheden

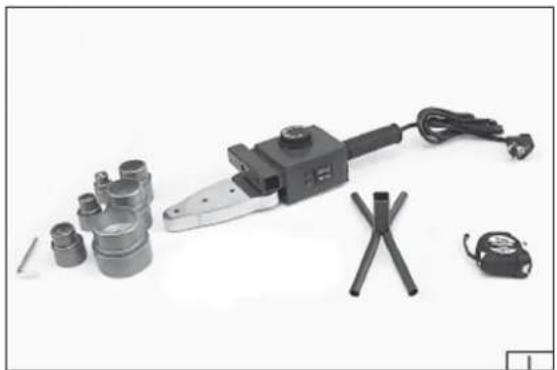

Produktet leveres komplet, og det kræver ikke montering. Den er forsynet med røradaptere og en støtte.

MSW-SWM-1800P

Før arbejdet påbegyndes, skal du sikre dig, at huset, netledningen, stikket og eventuelle forlængerledninger er ubeskadigede. Rengør værktøjet og ventilationsåbningerne efter behov. Brug ikke metalværktøj til at rengøre svejseren, da det kan beskadige tilslutningselementerne eller varmehovedet. Hvis der konstateres skader, skal du straks ophøre med at bruge den.

Hør efter! Sluk altid for værktøjet, og tag stikket ud af stikkontakten, før du udfører opgaver som f.eks. udskiftning af røradaptere eller rengøring.

Vælg det adaptersæt, der passer til den ønskede diameter. Sørg for, at kontaktfladerne mellem varmehovedet og adapterne er rene. Sæt adapterne godt fast på begge sider af varmehovedet. Når du placerer adapterne, skal du følge retningslinjen om, at mindre adaptere skal installeres tættere på enden af hovedet. Kanten af hver adapter skal forblive inden for varmehovedets afgrænsning.

Der må kun installeres en diameter af adaptere ad gangen.

6.3. Opvarmning

MSW-SWM-1800P

Når installationen er færdig, placeres svejseren på holderen (III). Sørg for, at røradapterne og varmehovedet ikke er i kontakt med andre genstande. Indstil den korrekte temperatur med knappen (IV). Valg af temperatur bør styres af oplysningerne i specifikationen for de materialer, der skal svejses. Sæt stikket på strømforsyningsledningen i stikkontakten. Tænd for strømmen ved at vælge de relevante indstillingskontakter (V). Ved mindre diametre kan effekten på 750 W bruges, tryk til dette formål på en af knapperne, i tilfælde af større diametre vælger tilsluttede elementer effekten på 1500 W, tryk til dette formål på begge kontakter.

Termostatlampen lyser, hvilket betyder, at opvarmningen er startet. Lyset slukkes, när opvarmningen er afsluttet. Svejsningen er klar til brug.

MSW-SWM-1000S

Når installationen er færdig, placeres svejseren på holderen (III). Sørg for, at røradapterne og varmehovedet ikke er i kontakt med andre genstande. Indstil den korrekte temperatur med knappen (IV). Valg af temperatur bør styres af oplysningerne i specifikationen for de materialer, der skal svejses. Sæt stikket på strømforsyningsledningen i stikkontakten. Termostatlampen lyser, hvilket betyder, at opvarmningen er startet. Lyset slukkes, når opvarmningen er færdig. Svejsningen er klar til brug.

6.4. Svejsning

De elementer, der skal svejses, skal rengøres for snavs, fugt og støv.

Når opvarmningsprocessen er afsluttet, skal du sætte et rør eller et forbindelseselement på adapteren (V). Placer den ene del på adapteren og den anden i adapteren, så der er en lille forskel på diameteren af de elementer, der skal svejses.

Lad elementerne sidde på adapteren i den tid, der er angivet i tabellen. Derefter skal de svejsede elementer fjernes fra adapterne og forbindes ved at sætte dem ind i hinanden. Indsæt ikke elementerne dybere end grænsen for det opvarmede område. Lad forbindelsen køle af, og undgå enhver deformation.

Sluk for svejseren efter endt arbejde, og tag den ud af stikkontakten. Stil den på støtten, indtil den er helt afkølet. Fjern røradapterne, og udfør vedligeholdelse af værktøjet og adapterne.

7. Bortskaffelse

Bortskaffelse af emballagen

Opbevar venligst emballageelementerne (pap, plastiktape og polystyren), så det, hvis det er nødvendigt at returnere enheden til service, kan beskyttes så meget som muligt under forsendelsen!

Bortskaffelse af brugte enheder

Bortskaf ikke denne enhed i det kommunale affaldssystem. Aflever den på et genbrugs- og indsamlingssted for elektriske apparater. Tjek symbolet på produktet, brugsanvisningen og emballagen. Den plast, der bruges til at konstruere enheden, kan genbruges efter deres mærkning. Ved at vælge at genbruge yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Kontakt de lokale myndigheder for at få oplysninger om din lokale genbrugsstation.

Apparatet skal sikres mod stød og væltning og må ikke placeres på "hovedet". Apparatet skal opbevares i et godt ventileret rum med tør luft og ingen ætsende gasser.

Reparationer bør kun udføres af autoriserede servicecentre, der udelukkende bruger originale reservedele. Dette sikrer en sikker og pålidelig drift af produktet.

OBS! Før du foretager justeringer, service eller vedligeholdelse, skal du sørge for at tage stikket ud af stikkontakten. Når du har udført disse handlinger, skal du vurdere produktets tekniske tilstand gennem en ekstern inspektion af nøglekomponenter, herunder krop og håndtag, netledning og stik, afbryderens funktionalitet, ventilationsåbningernes renhed, børstens gnistdannelse og støjniveauet fra lejer og gear under drift. Tjek også opstartspræstation og glathed.

I garantiperioden må du ikke skille produktet ad eller udskifte nogen dele, da dette vil gøre garantien ugyldig. Enhver uregelmæssighed, der konstateres under inspektion eller brug af værktøjet, bør behandles af en professionel reparatør. Efter brug skal du rengøre kabinettet, ventilationsåbningerne, kontakterne, ekstrahåndtaget og afskærmningerne med trykluft (maks. 0,3 MPa), en børste eller en klud, så du undgår kemiske rengøringsmidler. Tør værktøj og håndtag af med en ren, tør klud.
