MANUAL DE UTILIZARE SWM-1800P MSW

Acest manual de utilizare a fost tradus folosind traducerea automată. Am depus toate eforturile pentru a ne asigura că traducerea este exactă, dar vă rugăm să rețineți că traducerile automate nu sunt perfecte și nu sunt menite să înlocuiască traducătorii umani. Versiunea oficială a manualului de utilizare este în limba engleză. Orice diferență între versiunea tradusă și versiunea originală în limba engleză nu este obligatorie din punct de vedere juridic. Dacă aveți întrebări despre acuratețea traducerii, vă rugăm să consultați versiunea în limba engleză, care este referința oficială. Mai multe versiuni lingvistice sunt disponibile la cerere prin [e-mail].

1. Simboluri

Citiți instrucțiunile de utilizare.

Produs reciclabil.

Produsul îndeplinește cerințele standardelor de siguranță relevante.

Purtați îmbrăcăminte de protecție care protejează întregul corp

Atenție! Purtați mănuși de protecție.

Purtați încălțăminte de protecție.

Atenție! Suprafața fierbinte poate provoca arsuri!

Atenție! Risc de incendiu sau explozie.

Atenție! Vapori nocivi, pericol de otrăvire. Gazele și fumurile pot fi periculoase pentru sănătatea dumneavoastră. Procesul de sudare emite gaze și fumuri de sudare. Inhalarea acestor substanțe poate fi periculoasă pentru sănătate.

Utilizați o mască de sudură cu o nuanță de filtru adecvată.

ATENTIE! Radiatii nocive din arcul de sudare

Nu atingeti părțile sub tensiune.

ATENTIE! Ilustrațiile din acest manual de instrucțiuni sunt doar pentru referință și pot diferi de produsul real în unele detalii.

2. Date tehnice

Descrierea parametrilor Valoarea parametrului
Numele produsului Aparat de sudura tevi
Model	MSW-SWM-1800P	MSW-SWM-1000S
Tensiune nominală de intrare [V] / frecvență [Hz]	230 / 50
Putere [W] 1750 800
Temp. max. [ °C ] 320
Diametrul de sudare [mm] 20, 25, 32, 40, 50, 63
Clasa IP IPXO
Clasa de izolare	I
Dimensiuni (latime x adancime x inaltime) [cm] 110*380*80 140*350*60
Greutate [kg] 2,15 1,8

3. Descriere generală

Manualul este destinat să ajute la o utilizare sigură și fiabilă. Produsul este proiectat și fabricat strict conform specificațiilor tehnice folosind cea mai recentă tehnologie și componente și menținând cele mai înalte standarde de calitate.

CITIȚI CU ATENȚIE ȘI ÎNȚELEGETI ACEST MANUAL ÎNAINTE DE A ÎNCEPE LUCRU.

Pentru a asigura funcționarea îndelungată și fiabilă a dispozitivului, asigurați-vă că îl utilizați și îl întrețineți în mod corespunzător, urmând instrucțiunile din acest manual de instrucțiuni. Datele tehnice și specificațiile din acest manual sunt actualizate. Producătorul își rezervă dreptul de a face modificări pentru a îmbunătăți calitatea. Tinand cont de progresul tehnic si de posibilitatea reducerii zgomotului, unitatea este proiectata si construita în asa fel incat riscurile rezultate din emisiile de zgomot sa fie reduse la cel mai mic nivel posibil.

4. Instructiuni generale de utilizare

a) Dispozitivul trebuie utilizat în conformitate cu scopul pentru care a fost destinat, cu respectarea reglementărilor de sănătate și siguranță și a restricțiilor rezultate din datele de pe plăcuța de identificare (nivel IP, ciclu de funcționare, tensiune de alimentare etc.).
b) Nu deschideți unitatea deoarece aceasta va anula garanția; de asemenea, explodarea pieselor expuse poate provoca vătămări.
c) Producătorul nu este responsabil pentru modificările tehnice ale echipamentului sau daunele materiale rezultate din introducerea acestor modificări.
d) Dacă echipamentul funcționează defectuos, contactați centrul de service.
e) Nu acoperiți fantele de ventilație ale aparatului - așezați sudorul la o distanță de 30 cm de obiectele din jur.
f) Sudorul nu trebuie tinut sub braț sau aproape de corp.

g) Aparatul trebuie să fie împământat în timpul funcționării.

h) Când LED-ul de suprasarcină termică se aprinde în timpul funcționării aparatului, opriți imediat functionarea și așteptati ca aparatul să se răcească.

i) Când aparatul este folosit pentru o perioadă lungă de timp sau cu un curent mare, opriți alimentarea cu curent numai după ce aparatul s-a răcit.

j) Nu opriți aparatul în timpul sudării!

k) Întreține unitatea în mod regulat și curăță interiorul unității de praf.

5. Scopul produsului

Produsul este un instrument conceput pentru conectarea conductelor și a elementelor de legătură din materiale termoplastice prin sudare.

Produsul a fost conceput exclusiv pentru uz casnic și nu trebuie aplicat în scopuri profesionale, adică în fabrici sau pentru locuri de muncă profitabile.

Utilizatorul este responsabil pentru orice daune rezultate din utilizarea neintentionată a dispozitivului.

6. Functionarea dispozitivului

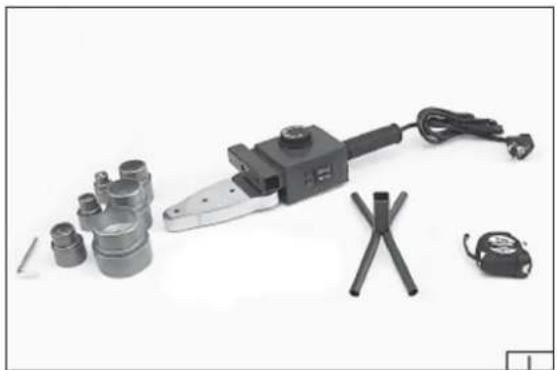

Produsul este furnizat complet și nu necesită asamblare. Este prevazut cu adaptoare pentru tevi si un suport.

MSW-SWM-1800P

Înainte de a începe lucrul, asigurați-vă că carcasa, cablul de alimentare, ștecherul și orice prelungitoare nu sunt deteriorate. Curățați unealta și fantele de ventilație după cum este necesar. Nu folosiți unelte metalice pentru a curăța sudorul, deoarece acestea pot deteriora elementele de conectare sau capul de încălzire. Dacă se constată vreo deteriorare, întrerupeți imediat utilizarea.

Atenție! Opriți întotdeauna unealta și deconectați-I de la priză înainte de a efectua orice activitate, cum ar fi înlocuirea adaptoarelor de țevi sau curățarea.

6.2. Instalarea adaptoarelor pentru tevi (Figura II de mai sus)

Alegeti setul de adaptoare care se potrivește cu diametrul necesar. Asigurați-vă că suprafețele de contact dintre capul de încălzire și adaptoare sunt curate. Fixați bine adaptoarele pe ambele părți ale capului de încălzire. Când poziționați adaptoarele, urmați instrucțiunile conform cărora adaptoarele mai mici trebuie instalate mai aproape de capătul capului. Marginea fiecărui adaptor trebuie să rămână în limita capului de încălzire.

Un singur diametru de adaptoare poate fi instalat la un moment dat.

6.3. Încălzire

MSW-SWM-1800P

Odată terminată instalarea, așezați sudorul pe suport (III). Asigurați-vă că adaptoarele pentru țevi și capul de încălzire nu sunt în contact cu alte obiecte. Setați temperatura potrivită cu butonul (IV). Alegerea temperaturii ar trebui să fie ghidată de informațiile furnizate în specificațiile materialelor care trebuie sudate. Conectați ștecherul cablului de alimentare la rețea. Porniți alimentarea selectând comutatoarele de setare corespunzătoare (V). Pentru diametre mai mici se poate folosi puterea de 750 W, în acest scop apasati unul dintre butoane, în cazul diametrelor mai mari, elementele conectate aleg puterea de 1500 W, în acest scop apasati ambele intrerupatoare.

Lampa termostatului se aprinde, asta înseamnă că a început încălzirea. Lumina se stinge când încălzirea este încheiată. Sudarea este gata de funcționare.

MSW-SWM-1000S

Odată terminată instalarea, așezați sudorul pe suport (III). Asigurați-vă că adaptoarele pentru țevi și capul de încălzire nu sunt în contact cu alte obiecte. Setați temperatura potrivită cu butonul (IV). Alegerea temperaturii ar trebui să fie ghidată de informațiile furnizate în specificațiile materialelor care trebuie sudate. Conectați ștecherul cablului de alimentare la rețea. Lampa termostatului se aprinde, asta înseamnă că a început încălzirea. Lumina se stinge când încălzirea este încheiată. Sudarea este gata de funcționare.

6.4. Sudare

Elementele care trebuie sudate trebuie curățate de orice murdărie, umiditate și praf.

Odată ce procesul de încălzire s-a încheiat, așezați o țeavă sau un element de conectare pe adaptor (V). Așezați o piesă pe adaptor și cealaltă în adaptor astfel încât să existe o ușoară diferență a diametrului elementelor sudate.

Lăsați elementele pe adaptor pentru timpul indicat în tabel. Apoi elementele sudate trebuie scoase de pe adaptoare și conectate prin introducerea lor una în alta. Nu introduceți elementele mai adânc decât limita zonei încălzite. Lăsați conexiunea să se răcească, evitând orice deformare.

După terminarea lucrărilor, opriți aparatul de sudură și deconectați-l de la rețea. Așezați-l pe suport până s-a răcit complet. Scoateți adaptoarele pentru țevi și efectuați întreținerea instrumentului și adaptoarelor.

7. Eliminare

Eliminarea ambalajului

Vă rugăm să păstrați toate materialele de ambalare (carton, benzi de plastic și spumă de polistiren) pentru a vă asigura că unitatea este protejată în timpul transportului, în cazul în care va fi necesar să o trimiteți la un centru de service!

Eliminarea dispozitivelor uzate

Nu aruncați acest dispozitiv în sistemele de deșeuri municipale. Predați-l la un punct de reciclare și colectare a dispozitivelor electrice și electrice. Verificați simbolul de pe produs, manualul de instrucțiuni și ambalaj. Materialele plastice folosite la construirea dispozitivului pot fi reciclate urmând marcajele lor. Alegând să reciclați, aduceți o contribuție semnificativă la protecția mediului nostru.

Contactați autoritățile locale pentru informații despre unitatea locală de reciclare.

8. Transport si depozitare

Când transportați unitatea, protejati-o de șocuri și răsturnări și nu o așezați „cu susul în jos”. Depozitați unitatea într-o încăpere bine ventilată, unde este prezent aer uscat și nu sunt prezente gaze corozive.

9. Curățare și întreținere

Reparațiile trebuie efectuate numai de centre de service autorizate folosind exclusiv piese de schimb originale. Acest lucru asigură funcționarea sigură și fiabilă a produsului.

ATENTIE! Înainte de a efectua orice reglare, service sau întreținere, asigurați-vă că produsul este deconectat. După finalizarea acestor operațiuni, evaluați starea tehnică a produsului printr-o inspecție externă a componentelor cheie, inclusiv corpul și mânerul, cablul de alimentare și ștecherul, funcționalitatea comutatorului de alimentare, curățenia fantelor de ventilație, scânteile periei și nivelul de zgomot al rulmenților și viteze în timpul funcționării. De asemenea, verificați performanța și fluiditatea la pornire.

În perioada de garanție, nu dezasamblați produsul și nu înlocuți nicio piesă, deoarece aceasta va anula garanția. Orice neregulă găsită în timpul inspecției sau al funcționării sculei trebuie rezolvată de un serviciu de reparații profesionist. După utilizare, curățați carcasa, fantele de ventilație, întrerupătoarele, mânerul auxiliar și protecțiile cu aer comprimat (maximum 0,3 MPa), o perie sau o cârpă - evitând curățarea chimică. Ștergeți uneltele și mânerele cu o cârpă curată și uscată.
