| Termék típusa | Hőre lágyuló műanyag csövek hegesztőgépe |
| Márka | MSW |
| Modell | SWM-1800P |
| Bemeneti feszültség | 230 V, 50 Hz |
| Teljesítmény | 1750 W (állítható 750 W / 1500 W) |
| Maximális hőmérséklet | 320 °C |
| Hegesztési átmérők | 20, 25, 32, 40, 50, 63 mm |
| Méretek (H x Sz x M) | 11 x 38 x 8 cm |
| Súly | 2,15 kg |
| Védettségi fokozat | IPX0 |
| Fűtés típusa | Elektromos, termosztáttal |
| A csomag tartalma | Hegesztőgép, állvány, adapterkészletek (6 átmérő) |
| Rendeltetésszerű használat | Háztartási, hőre lágyuló műanyag csövek és idomok hegesztése |
| Teljesítményszintek | 2 szint: 750 W (kis átmérők) és 1500 W (nagy átmérők) |
| Jelzőlámpa | Termosztát lámpa: előmelegítés alatt világít, készenlétben kialszik |
| Biztonság | Hővédelem, automatikus leállás túlmelegedés esetén |
| Karbantartás | Tisztítás sűrített levegővel vagy kefével; ne használjon vegyszereket |
| Javíthatóság | Csak hivatalos szervizben javítható, eredeti alkatrészek szükségesek |
| Hulladékkezelés | Ne dobja a háztartási hulladékba; WEEE újrahasznosítás |
| Garancia | A garancia érvénytelen, ha nem engedélyezett nyitás történik |
Gyakran ismételt kérdések - SWM-1800P MSW
Felhasználói kérdések a következőről SWM-1800P MSW
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Hegesztőgép PDF formátumban ingyenesen! Találja meg kézikönyvét SWM-1800P - MSW és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. SWM-1800P márka MSW.
HASZNÁLATI ÚTMUTATÓ SWM-1800P MSW
Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap. További nyelvi változatok kérésre a info@expondo.com címen érhetők el.
1. Szimbólumok
Kérjük, olvassa el a használati útasítást.
Újrahasznosítható termék.
A termék teljesíti a vonatkozó biztonsági szabványok követelményeit.
Az egész testet óvó védőruházatot használjon.
Vigyázat! Használjon védőkesztyűt.
Használjon védőszemüveget
Viseljen munkavédelmi cipőt.
Vigyázat! A forró felület égési sérülést okozhat!
Vigyázat! Tüz vagy robbanás veszélye.
Vigyázat! Káros füstgázok és mérgezés veszélye. A felszabaduló gázok és füstök veszélyesek lehetnek az egészségre. A hegesztési folyamat során gázok és füstök szabadulnak fel. Ezen anyagok belégzése káros lehet az egészségre.
Megfelelő fényszűrővel ellátott hegesztőmaszkot kell használni.
VIGYÁZAT! A hegesztőív káros sugárzása
Ne érintse meg a feszültség alatt álló részeket
VIGYÁZAT! A használati utasítás illusztrációi szemléltető jellegűek és bizonyos részletekben eltérhetnek a tényleges terméktől.
2. Műszaki adatok
| Paraméter leírása Paraméter értéke | ||
| Precíziós mérleg | Csőhegesztő gép | |
| Modell | MSW-SWM-1800P | MSW-SWM-1000S |
| Névleges bemeneti feszültség [V] / frekvencia [Hz] 230 / 50 | ||
| Teljesítmény [W] 1750 800 | ||
| Maximális hőmérséklet.[°C] | 320 | |
| Hegesztési átmérő [mm] 20, 25, 32, 40, 50, 63 | ||
| IP-osztály | IPXO | |
| Insulation class | I | |
| Méretek (szélesség x mélység x magasság) [cm] 110*380*80 140*350*60 | ||
| Súly [kg] 2,15 1,8 | ||
3. Általános leírás
A kézikönyv célja, hogy segítse a biztonságos és megbízható használatot. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.
ELINDÍTÁS ELÖTT FIGYELMESEN OLVASSA EL ÉS ÉRTELMEZZE EZEKET AZ UTASÍTÁSOKAT.
A készülék hosszú és megbízható működésének biztosítása érdekében ügyeljen arra, hogy a készüléket a jelen használati utasításban foglalt irányelvek szerint megfelelően üzemeltesse és karbantartsa. A használati útmutatóban szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javítása érdekében történő változtatásokra. A műszaki fejlődést és a zajcsökkentés lehetőségét figyelembe véve a készüléket úgy tervezték és építették meg, hogy a zajkibocsátásból eredő kockázatokat a lehető legalacsonyabb szintre csökkentsék.
4. Általános használati utasítás
a) A készüléket rendeltetésének megfelelően, az egészségügyi és biztonsági előírásoknak és a címtáblán szereplő adatokból (IP-szint, üzemi ciklus, tápfeszültség stb.) eredő korlátozásoknak megfelelően kell használni.
b) Ne nyissa ki a készüléket, mivel ez a garancia érvényét veszti; továbbá a szabadon lévő alkatrészek felrobbanása sérülést okozhat.
c) A gyártó nem vállal felelősséget a berendezés műszaki változtatásaiért vagy az ilyen változtatások bevezetéséből eredő anyagi károkért.
d) Ha a berendezés meghibásodik, forduljon a szervizközponthoz.
e) Ne takarja el a készülék szellőzőnyílásait - helyezze a hegesztőgépet 30 cm távolságra a környező tárgyaktól.
f) A hegesztő készüléket nem szabad a hóna alatt vagy a testhez közel tartani.
g) A készüléket működés közben földelni kell.
h) Ha a készülék működése közben kigyullad a hőtúlterhelésre figyelmeztető LED, azonnal állítsa le a készülék működését, és várja meg, amíg a készülék lehül.
i) Ha a készüléket hosszú ideig vagy nagy áramerősséggel használja, csak a készülék lehülése után kapcsolja ki a tápellátást.
j) Ne kapcsolja ki a készüléket hegesztés közben!
k) Rendszeresen karbantartja a készüléket, és tisztítsa meg a készülék belsejét a portól.
5. A termék célja
A termék hőre lágyuló műanyagból készült csövek és csatlakozóelemek hegesztéssel történő összekötésére szolgáló eszköz.
A terméket kizárólag háztartási használatra tervezték, és nem alkalmazható professzionális célokra, azaz gyárakban vagy nyereséges munkákhoz.
A felhasználó felel a készülék nem rendeltetésszerű használatából eredő károkért.
6. A készülék működése

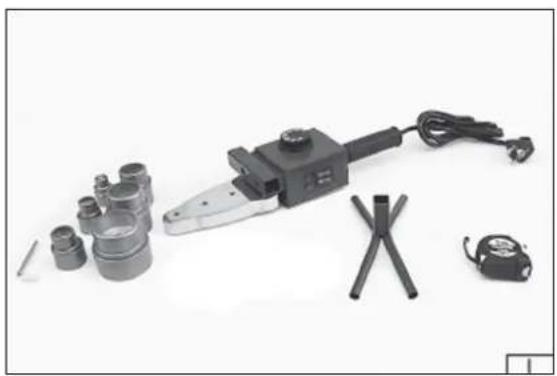

A terméket komplett állapotban szállítjuk, és nem igényel összeszerelést. Csőadapterekkel és tartóval van ellátva.
MSW-SWM-1800P
6.1. Általános utasítások
A munka megkezdése előtt győződjön meg arról, hogy a készülékház, a tápkábel, a dugó és az esetleges hosszabbító kábelek sértetlenek. Szükség szerint tisztítsa meg a szerszámot és a szellőzőnyílásokat. Ne használjon fémszerszámokat a hegesztő tisztításához, mert azok károsíthatják a csatlakozóelemeket vagy a fűtőfejet. Ha bármilyen sérülést észlel, azonnal hagyja abba a használatát.
Figyelem! Mindig kapcsolja ki a szerszámot, és húzza ki a hálózati csatlakozóból, mielőtt bármilyen feladatot, például csőadapterek cseréjét vagy tisztítást végezne.
6.2. A csőadapterek beszerelése (A fenti II. ábra)
Válassza ki a kívánt átmérőnek megfelelő adapterkészletet. Győződjön meg arról, hogy a fűtőfej és az adapterek közötti érintkező felületek tiszták. Rögzítse biztonságosan az adaptereket a fűtőfej mindkét oldalán. Az adapterek elhelyezésekor kövesse azt az irányelvet, hogy a kisebb adaptereket a fej végéhez közelebb kell felszerelni. Az egyes adapterek szélének a fűtőfej határán belül kell maradnia.
Egyszerre csak egy átmérőjű adaptert lehet felszerelni.
6.3. Felfűtés
MSW-SWM-1800P
A telepítés befejezése után helyezze a hegesztőgépet a tartóra (III). Ügyeljen arra, hogy a csőadapterek és a fűtőfej ne érintkezzenek más tárgyakkal. Állítsa be a megfelelő hőmérsékletet a gombbal (IV). A hőmérséklet kiválasztásánál a hegesztendő anyagok specifikációjában megadott információknak kell irányadónak lenniük. Csatlakoztassa a tápkábel dugóját a hálózathoz. Kapcsolja be a készüléket a megfelelő állítókapcsolók (V) kiválasztásával. Kisebb átmérők esetén a 750 W-os teljesítmény használható, ehhez nyomja meg az egyik gombot, nagyobb átmérők esetén
a csatlakoztatott elemek az 1500 W-os teljesítményt választják, ehhez nyomja meg mindkét kapcsolót.
A termosztát lámpája kigyullad, ez azt jelenti, hogy a felmelegedés megkezdődött. A fény kialszik, amikor a bemelegítés befejeződött. A hegesztés készen áll a működésre.
MSW-SWM-1000S
A telepítés befejezése után helyezze a hegesztőgépet a tartóra (III). Ügyeljen arra, hogy a csőadapterek és a fűtőfej ne érintkezzenek más tárgyakkal. Állítsa be a megfelelő hőmérsékletet a gombbal (IV). A hőmérséklet kiválasztásánál a hegesztendő anyagok specifikációjában megadott információknak kell irányadónak lenniük. Csatlakoztassa a tápkábel dugóját a hálózathoz. A termosztát lámpája kigyullad, ez azt jelenti, hogy a felmelegedés megkezdődött. A fény kialszik, amikor a bemelegítés befejeződött. A hegesztés készen áll a működésre.
6.4. Hegesztés
A hegesztendő elemeket meg kell tisztítani minden szennyeződéstől, nedvességtől és portól.
A fütési folyamat befejezése után helyezzen egy csövet vagy csatlakozóelemet az adapterre (V). Helyezze az egyik alkatrészt az adapterre, a másikat pedig az adapterbe úgy, hogy a hegesztendő elemek átmérője kissé eltérjen egymástól.
Hagyja az elemeket az adapteren a táblázatban megadott ideig. Ezután a hegesztett elemeket ki kell venni az adapterekból, és egymásba illesztve kell összekötni őket. Ne helyezze az elemeket mélyebbre, mint a fűtött terület határa. Hagyja a csatlakozást kihúlni, elkerülve az esetleges deformációt.
A munka befejezése után kapcsolja ki a hegesztőgépet, és válassza le a hálózatról. Helyezze a tartóra, amíg teljesen ki nem hül. Vegye ki a csőadaptereket, és végezze el a szerszám és az adapterek karbantartását.
7. Eltávolítás
A csomagolás ártalmatlanítása
Kérjük, hogy a csomagolóelemeket (karton, műanyag szalagok és polisztirol) őrizze meg, hogy amennyiben a készüléket szervizelésre vissza kell vinni, az a lehető legjobban védve legyen a szállítás során!
A használt eszközök ártalmatlanítása
Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez.
A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.
8. Szállítás és tárolás
Szállítás közben a készüléket rögzíteni kell ütések és felborulás ellen, és nem szabad fejjel lefelé helyezni. A készüléket jól szellőző helyiségben kell tárolni, ahol száraz a levegő és nincsenek korrozív gázok.
9. Tisztítás és karbantartás
A javításokat kizárólag hivatalos szervizközpontok végezhetik, kizárólag eredeti pótalkatrészek felhasználásával. Ez biztosítja a termék biztonságos és megbízható működését.
FIGYELEM! Mielőtt bármilyen beállítást, szervizelést vagy karbantartást végezne, győződjön meg arról, hogy a termék ki van húzva a hálózatból. E műveletek elvégzése után értékelje a termék műszaki állapotát a kulcsfontosságú alkatrészek külső ellenőrzésével, beleértve a készüléktestet és a fogantyút, a tápkábelt és a dugót, a hálózati kapcsoló működőképességét, a szellőzőnyílások tisztaságát, a kefék szikrázását, valamint a csapágyak és a fogaskerekek zajszintjét működés közben. Ellenőrizze az indítási teljesítményt és a zökkenőmentességet is.
A jótállási időszak alatt ne szerelje szét a terméket, és ne cserélje ki az alkatrészeket, mivel ez a garancia érvényét veszti. Az ellenőrzés vagy a szerszám működése során észlelt szabálytalanságokat szakszerviznek kell orvosolnia. Használat után sűrített levegővel (legfeljebb 0,3 MPa), kefével vagy vegyi tisztítószereket kerülő ruhával tisztítsa meg a burkolatot, a szellőzőnyilásokat, a kapcsolókat, a segédfogantyút és a védőburkolatokat. A szerszámokat és a fogantyúkat tiszta, száraz ruhával törölje le.
