KÄYTTÖOHJE SWM-1800P MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

1. Symbolit

Lue käyttöohje.

Tuote on kierrätettävä.

Tuote täyttää sitä koskevien turvallisuusstandardien vaatimukset.

Käytä koko kehoa suojaavaa suojavaatetusta.

Huomio! Käytä suojakäsineitä

Käytä suojalaseja.

Käytä turvajalkineita.

Huomio! Kuuma pinta voi aiheuttaa palovammoja.

Huomio! Tulipalo- tai räjähdysvaara.

Huomio! Haitalliset höyryt, myrkytysvaara. Kaasut ja höyryt voivat olla terveydelle vaarallisia. Hitsausprosessin aikana vapautuu hitsauskaasuja ja -höyryjä. Näiden aineiden hengittäminen voi olla terveydelle vaarallista.

Käytä sopivalla tummuusasteella varustettua hitsausmaskia.

HUOMIO! Haitallinen hitsauskaaren säteily

Älä koske jännitteellisiä osia

HUOMIO! Tämän käyttöohjeen kuvat ovat viitteellisiä ja joissakin yksityiskohdissa ne voivat poiketa tuotteen todellisesta ulkonäöstä.

2. Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi Putkien hitsauskone
Malli	MSW-SWM-1800P	MSW-SWM-1000S
Nimellinen tulojännite [V] / taajuus [Hz] 230 / 50
Teho [W] 1750 800
Max lämpötila [ °C ] 320
Hitsaushalkaisija [mm] 20, 25, 32, 40, 50, 63
IP-luokka	IPX0
Eristysluokka	I
Mitat (leveys x syvyys x korkeus) [cm] 110*380*80 140*350*60
Paino [kg] 2,15 1,8

3. Yleiskuvaus

Käyttöohje on tarkoitettu auttamaan tuotteen turvallisessa ja luotettavassa käytössä. Tuote on suunniteltu ja valmistettu tarkkojen teknisten ohjeiden mukaisesti, käyttäen viimeisintä teknologiaa ja komponentteja sekä noudattaen korkeimpia laatustandardeja.

ENNEN KÄYTÖN ALOITTAMISTA TÄMÄ OPAS ON LUETTAVA HUOLELLISESTI JA SEN SISÄLTÖ TULEE YMMÄRTÄÄ JA SISÄISTÄÄ.

Laitteen pitkän ja luotettavan toiminnan varmistamiseksi on välttämätöntä huolehtia sen oikeanlaisesta käytöstä ja huollosta tämän käyttöohjeen sisältämien ohjeiden mukaisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajantasaisia. Valmistaja pidättää oikeuden muutoksiin laadun parantamiseksi. Ottaen huomioon tekninen kehitys ja mahdollisuudet vähentää melua, yksikkö on suunniteltu ja rakennettu siten, että melupäästöistä aiheutuvat riskit ovat mahdollisimman pienet.

4. Yleiset käyttöohjeet

a) Laitetta on käytettävä sen käyttötarkoituksen mukaisesti noudattaen terveys- ja turvallisuusmääräyksiä sekä arvokilven tiedoista (IP-taso, käyttöaste, syöttöjännite jne.) ilmeneviä rajoituksia.
b) Älä avaa laitteen koteloa, sillä se mitätöi takuun; myös alttiina olevien osien räjähtäminen voi aiheuttaa vammoja.
c) Valmistaja ei ole vastuussa laitteiston teknisistä muutoksista tai materiaalivahingoista, jotka johtuvat näiden muutosten käyttöönotosta.
d) Jos laitteessa on toimintahäiriö, ota yhteyttä huoltokeskukseen.
e) Älä peitä laitteen ilmanvaihtoaukkoja – sijoita hitsauskone vähintään 30 cm:n etäisyydelle ympäröivistä esineistä.
f) Hitsauslaitetta ei saa pitää käsivarren alla tai lähellä vartaloa.
g) Laitteen on oltava maadoitettu käytön aikana.

h) Kun ylikuumentumisen LED-merkkivalo syttyy laitteen käytön aikana, lopeta käyttö välittömästi ja odota, että laite jäähtyy.
i) Kun laitetta käytetään erityisen pitkään tai suurella virralla, katkaise virransyöttö vasta, kun laite on jäähtynyt.
j) Älä kytke laitetta pois päältä hitsauksen aikana!
k) Huolla laite säännöllisesti ja puhdista sen sisäpuoli pölystä.

5. Tuotteen tarkoitus

Tuote on työkalu, joka on suunniteltu termoplastisista materiaaleista valmistettujen putkien ja liitoselementtien liittämiseen hitsaamalla.

Tuote on suunniteltu yksinomaan kotikäyttöön, eikä sitä saa käyttää ammattikäyttöön, eli tehtaisiin tai kannattaviin töihin.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

6. Laitteen käyttö

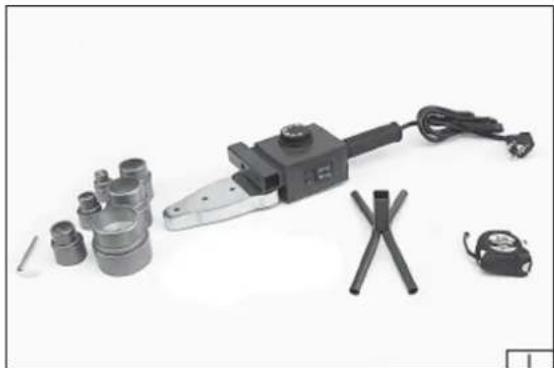

Tuote toimitetaan täydellisenä, eikä sitä tarvitse koota. Se on varustettu putkisovittimilla ja tuella.

MSW-SWM-1800P

Varmista ennen työn aloittamista, että kotelo, virtajohto, pistoke ja mahdolliset jatkojohdot ovat ehjät. Puhdista työkalu ja tuuletusaukot tarvittaessa. Älä käytä metallityökaluja hitsauskoneen puhdistamiseen, koska ne voivat vahingoittaa liitoselementtejä tai kuumennuspäätä. Jos havaitset vaurioita, lopeta käyttö välittömästi.

Huomio! Sammuta työkalu aina ja irrota se pistorasiasta ennen kuin teet mitään tehtäviä, kuten putkisovitinten vaihtamista tai puhdistusta.

6.2. Putkisovittimien asennus (yllä oleva kuva II)

Valitse sovitinsarja, joka vastaa vaadittua halkaisijaa. Varmista, että lämmityspään ja sovittimien väliset kosketuspinnat ovat puhtaat. Kiinnitä adapterit tiukasti lämmityspään molemmille puolille. Noudata sovittimia sijoittaessasi ohjetta, että pienemmät sovittimet tulee asentaa lähemmäs pään päätä. Jokaisen sovittimen reunan tulee pysyä lämmityspään rajojen sisällä.

Vain yksi halkaisija sovittimia voidaan asentaa kerrallaan.

6.3. Lämmitys

MSW-SWM-1800P

Kun asennus on valmis, aseta hitsauskone alustalle (III). Varmista, että putkisovittimet ja lämmityspää eivät ole kosketuksissa muihin esineisiin. Aseta oikea lämpötila nupilla (IV). Lämpötilaa valittaessa tulee noudattaa hitsattavien materiaalien eritelmissä olevia tietoja. Liitä virtajohdon pistoke verkkovirtaan. Kytke virta päälle valitsemalla sopivat asetuskytkimet (V). Pienemmille halkaisijoille voidaan käyttää tehoa 750 W, paina tätä tarkoitusta varten yhtä painikkeista, suuremman halkaisijan tapauksessa kytketyt elementit valitse teho 1500 W, paina tätä varten molempia kytkimiä.

Termostaatin merkkivalo syttyy, mikä tarkoittaa, että lämmitys on alkanut. Valo sammuu, kun lämmitys on valmis. Hitsaus on valmis käyttöön.

MSW-SWM-1000S

Kun asennus on valmis, aseta hitsauskone alustalle (III). Varmista, että putkisovittimet ja lämmityspää eivät ole kosketuksissa muihin esineisiin. Aseta oikea lämpötila nupilla (IV). Lämpötilaa valittaessa tulee noudattaa hitsattavien materiaalien eritelmissä olevia tietoja. Liitä virtajohdon pistoke verkkovirtaan. Termostaatin merkkivalo syttyy, mikä tarkoittaa, että lämmitys on alkanut. Valo sammuu, kun lämmitys on valmis. Hitsaus on valmis käyttöön.

6.4. Hitsaus

Hitsattavat elementit on puhdistettava liasta, kosteudesta ja pölystä.

Kun lämmitysprosessi on päättynyt, aseta putki tai liitoselementti adapteriin (V). Aseta toinen osa sovittimeen ja toinen adapteriin niin, että hitsattavien elementtien halkaisija eroaa hieman.

Jätä elementit sovittimeen taulukossa mainitun ajan. Sitten hitsatut elementit on poistettava sovittimista ja yhdistettävä työntämällä ne toisiinsa. Älä työnnä elementtejä syvemmälle kuin lämmitettävän alueen raja. Anna liitoksen jäähtyä välttäen muodonmuutoksia.

Työn päätyttyä sammuta hitsauskone ja irrota se verkkovirrasta. Aseta se alustalle, kunnes se on täysin jäähtynyt. Irrota putkisovittimet ja suorita työkalun ja sovittimien huolto.

7. Hävittäminen

Pakkauksen hävittäminen

Säilytä pakkauksen osat (pahvi, muoviteipit ja polystyreeni), jotta laite voidaan tarvittaessa palauttaa huoltoon mahdollisimman hyvin suojattuna kuljetuksen ajaksi!

Käytettyjen laitteiden hävittäminen

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistuksessa käytetyt muovit voidaan kierrättää niiden merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.

8. Kuljetus ja säilytys

Laite pitää suojata kuljetuksen aikana tärinältä ja kaatumiselta eikä sitä saa asettaa ylösalaisin. Laitetta pitää säilyttää tilassa, jossa on hyvä ilmanvaihto ja jonka ilma on kuiva, eikä siinä esiinny korroosiota aiheuttavia kaasuja.

9. Puhdistaminen ja huolto

Korjaukset saavat suorittaa vain valtuutetut huoltoliikkeet, joissa käytetään yksinomaan alkuperäisiä varaosia. Tämä varmistaa tuotteen turvallisen ja luotettavan toiminnan.

HUOMIO! Ennen kuin teet mitään säätöjä, huoltoja tai huoltotoimenpiteitä, varmista, että tuote on irrotettu pistorasiasta. Kun olet suorittanut nämä toimenpiteet, arvioi tuotteen tekninen kunto ulkoisella tarkastuksella tärkeimmille komponenteille, mukaan lukien runko ja kahva, virtajohto ja pistoke, virtakytkimen toimivuus, tuuletusaukkojen puhtaus, harjakipinöinti sekä laakerien ja vaihteet käytön aikana. Tarkista myös käynnistyksen suorituskyky ja sujuvuus.

Älä pura tuotetta tai vaihda mitään osia takuuaikana, sillä tämä mitätöi takuun. Tarkastuksen tai työkalun käytön aikana havaitut epäsäännöllisyydet tulee korjata ammattitaitoisen huoltopalvelun toimesta. Puhdista kotelo, tuuletusaukot, kytkimet, apukahva ja suojukset käytön jälkeen paineilmalla (enintään 0,3 MPa), harjalla tai liinalla välttäen kemiallisia puhdistusaineita. Pyyhi työkalut ja kahvat puhtaalla, kuivalla liinalla.
