Тип продукт	Заваръчен апарат за термопластични тръби
Марка	MSW
Модел	SWM-1800P
Входно напрежение	230 V, 50 Hz
Мощност	1750 W (регулируема 750 W / 1500 W)
Максимална температура	320 °C
Диаметри на заваряване	20, 25, 32, 40, 50, 63 mm
Размери (Д x Ш x В)	11 x 38 x 8 cm
Тегло	2,15 kg
Степен на защита	IPX0
Тип отопление	Електрически с термостат
Съдържание на доставката	Заваръчен апарат, стойка, комплекти адаптери (6 диаметъра)
Предназначение	Домашно, заваряване на термопластични тръби и фитинги
Ниво на мощност	2 нива: 750 W (малки диаметри) и 1500 W (големи диаметри)
Светлинен индикатор	Индикатор на термостата: свети по време на загряване, изгасва когато е готов
Безопасност	Термична защита, автоматично изключване при прегряване
Поддръжка	Почистване със сгъстен въздух или четка; не използвайте химикали
Ремонтопригодност	Ремонт само в оторизиран сервиз, използвайте оригинални части
Изхвърляне	Не изхвърляйте с битови отпадъци; рециклиране на WEEE
Гаранция	Гаранцията се анулира при неоторизирано отваряне

Често задавани въпроси - SWM-1800P MSW

Какви видове тръби мога да заварявам с MSW SWM-1800P?

Този заваръчен апарат е проектиран за тръби и фитинги от термопластични материали (полипропилен, PE и др.). Приема диаметри от 20, 25, 32, 40, 50 и 63 mm.

Как да настроя температурата на заваряване?

Използвайте бутона за настройка (маркировка IV), за да изберете подходящата температура за материала. Обърнете се към спецификациите на производителя на тръбата. Максималната температура е 320 °C.

Как да избера между 750 W и 1500 W?

За малки диаметри (20-32 mm) използвайте мощност 750 W, като натиснете само един превключвател. За големи диаметри (40-63 mm) натиснете и двата превключвателя, за да получите 1500 W.

Как да монтирам адаптерите за тръби?

Изберете комплекта адаптери, съответстващ на желания диаметър. Почистете контактните повърхности, след това здраво закрепете адаптерите от двете страни на нагревателната глава. По-малките адаптери трябва да се поставят близо до края на главата.

Колко време отнема предварителното загряване на уреда?

Предварителното загряване продължава, докато индикаторът на термостата угасне. Това обикновено отнема няколко минути. Започнете заваряване едва след като индикаторът угасне.

Какви предпазни мерки трябва да взема?

Носете защитни ръкавици, очила, заваръчна маска и покриващо облекло. Избягвайте да докосвате нагревателната глава; тя може да причини изгаряния. Работете в проветриво помещение, за да избегнете вдишване на пари.

Какво да направя, ако светне индикаторът за прегряване?

Спрете незабавно работа и оставете уреда да се охлади. Не изключвайте захранването, докато уредът е горещ. Изчакайте индикаторът да изгасне, преди да продължите работа.

Как да почистя и поддържам уреда?

Винаги изключвайте уреда преди почистване. Използвайте сгъстен въздух (макс. 0,3 MPa) или четка за отстраняване на прах от вентилационните отвори. Не използвайте химикали или метални инструменти върху нагревателната глава.

Мога ли да използвам този уред за професионални цели?

Не, този модел е проектиран единствено за домашна употреба. Професионално или промишлено използване не е разрешено и би анулирало гаранцията.

Къде мога да намеря резервни части или да поправя уреда?

Ремонтите трябва да се извършват от оторизиран сервизен център, използващ оригинални части. Свържете се с отдела за обслужване на клиенти на MSW. Не отваряйте сами уреда, тъй като това би анулирало гаранцията.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SWM-1800P MSW

Това ръководство за потребителя е преведено чрез машинен превод. Положихме всички усилия, за да гарантираме, че преводът е точен, но имайте предвид, че автоматизираните преводи не са перфектни и не са предназначени да заменят човешки преводачи. Официалната версия на ръководството за потребителя е на английски език. Всички разлики между преведената версия и оригиналния английски не са правно обвързващи. Ако имате някакви въпроси относно точността на превода, моля, вижте английската версия, която е официалната справка. Повече езикови версии са достъпни при заявка чрез [e-mail].

1. Символи

Прочетете инструкциите за експлоатация.

Продуктът отговаря на изискванията на съответните стандарти за безопасност.

Носете защитно облекло, което предпазва цялото тяло

Внимание! Носете защитни ръкавици.

Носете защитни очила.

Носете защитни обувки.

Внимание! Горещата повърхност може да причини изгаряния!

Внимание! Риск от пожар или експлозия.

Внимание! Вредни изпарения, опасност от отравяне. Газовете и изпаренията могат да бъдат опасни за вашето здраве. Процесът на заваряване отделя заваръчни газове и дим. Вдишването на тези вещества може да бъде опасно за здравето.

Използвайте маска за заваряване с подходящ филтърен нюанс.

ВНИМАНИЕ! Вредно излъчване от заваръчната дъга

ВНИМАНИЕ! Илюстрациите в това ръководство с инструкции са само за справка и може да се различават от действителния продукт в някои детайли.

2. Технически данни

Описание на параметъра	Стойност на параметъра
Име на продукта	Машина за заваряване на тръби
Модел	MSW-SWM-1800P	MSW-SWM-1000S
Номинално входно напрежение [V] / честота [Hz]	230 / 50
Мощност [W] 1750 800
Макс. темп. [ °C ]	320
Диаметър на заваряване [mm]	20, 25, 32, 40, 50, 63
IP клас	IPXO
Клас на изолация	I
Размери (ширина х дълбочина х височина) [cm]	110*380*80	140*350*60
Тегло [kg] 2,15 1,8

3. Общо описание

Ръководството има за цел да помогне за безопасна и надеждна употреба. Продуктът е проектиран и произведен стриктно в съответствие с техническите спецификации, използвайки най-новите технологии и компоненти и поддържайки най-високите стандарти за качество.

ПРОЧЕТЕТЕ ВНИМАТЕЛНО И РАЗБЕРЕТЕ ТОВА РЬКОВОДСТВО, ПРЕДИ ДА ЗАПОЧНЕТЕ РАБОТАТА.

За да осигурите дълга и надеждна работа на устройството, не забравяйте да го използвате и поддържате правилно, като следвате указанията в това ръководство с инструкции. Техническите данни и спецификации в това ръководство са актуални. Производителят си запазва правото да прави промени за подобряване на качеството. Като се има предвид техническият прогрес и възможността за намаляване на шума, уредът е проектиран и изграден по такъв начин, че рисковете, произтичащи от емисиите на шум, да бъдат намалени до възможно най-ниското ниво.

4. Общи инструкции за употреба

a) Устройството трябва да се използва в съответствие с предназначението му, в съответствие с правилата за здраве и безопасност и ограниченията, произтичащи от данните на табелката с данни (IP ниво, работен цикъл, захранващо напрежение и др.).
b) Не отваряйте устройството, тъй като това ще анулира гаранцията; също така експлозията на открити части може да причини нараняване.
с) Производителят не носи отговорност за технически промени в оборудването или материални щети в резултат на въвеждането на тези промени.
d) Ако оборудването не работи, свържете се със сервизния център.
e) Не покривайте вентилационните отвори на устройството - поставете заварчика на разстояние 30 см от околните предмети.

f) Заварчикът не трябва да се държи под мишницата или близо до тялото.
g) Уредът трябва да бъде заземен по време на работа.
h) Когато светодиодът за термично претоварване свети по време на работа на уреда, незабавно спрете работата и изчакайте уреда да изстине.
i) Когато уредът се използва продължително време или при силен ток, изключвайте захранването само след като уредът се охлади.
j) Не изключвайте уреда по време на заваряване!
k) Поддържайте уреда редовно и почиствайте вътрешността на уреда от прах.

Продуктът е инструмент, предназначен за свързване на тръби и свързващи елементи от термопластични материали чрез заваряване.

Продуктът е предназначен изключително за домашна употреба и не трябва да се използва за професионални цели, т.е. във фабрики или за печеливши работни места.

Потребителят е отговорен за всички щети, произтичащи от непредвидена употреба на устройството.

6. Работа на устройството

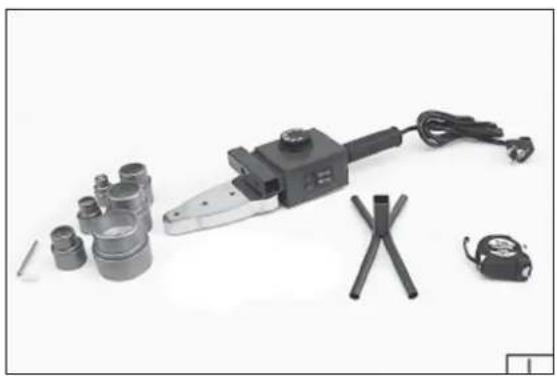

Продуктът се доставя комплектован и не изисква сглобяване. Предлага се с адаптери за тръби и опора.

MSW-SWM-1800P

6.1. Общи инструкции

Преди да започнете работа, се уверете, че корпусът, захранващият кабел, щепсельът и всички удължители са неповредени. Почистете инструмента и вентилационните отвори, ако е необходимо. Не използвайте метални инструменти за почистване на заваръчния апарат, тъй като те могат да повредят свързващите елементи или нагревателната глава. Ако откриете някаква повреда, незабавно прекратете употребата.

внимание! Винаги изключвайте инструмента и го изваждайте от контакта, преди да извършвате каквито и да е задачи като смяна на тръбни адаптери или почистване.

6.2. Монтаж на тръбни адаптери (горната фигура II)

Изберете комплекта адаптери, който отговаря на необходимия диаметър. Уверете се, че контактните повърхности между нагревателната глава и адаптерите са чисти. Затегнете здраво адаптерите от двете страни на нагревателната глава. Когато позиционирате адаптерите, следвайте насоките, че по-малките адаптери трябва да се монтират по-близо до края на главата. Ръбът на всеки адаптер трябва да остане в рамките на границата на нагревателната глава.

Само един диаметър на адаптерите може да се монтира наведнъж.

6.3. Отопление

MSW-SWM-1800P

След като инсталацията приключи, поставете заварчика върху опората (III). Уверете се, че тръбните адаптери и нагревателната глава не са в контакт с други предмети. Задайте правилната температура чрез копчето (IV). Изборът на температура трябва да се ръководи от информацията, предоставена в спецификацията на материалите за заваряване. Свържете щепсела на захранващия кабел към електрическата мрежа. Включете захранването, като

изберете подходящите превключватели за настройка (V). За по-малки диаметри може да се използва мощност от 750 W, за тази цел натиснете един от бутоните, в случай на по-големи диаметри, свързани елементи изберете мощност от 1500 W, за целта натиснете двата ключа.

Лампата на термостата светва, това означава, че загряването е започнало. Светлината изгасва, когато загряването приключи. Заваряването е готово за работа.

MSW-SWM-1000S

След като инсталацията приключи, поставете заварчика върху опората (III). Уверете се, че тръбните адаптери и нагревателната глава не са в контакт с други предмети. Задайте правилната температура чрез копчето (IV). Изборът на температура трябва да се ръководи от информацията, предоставена в спецификацията на материалите за заваряване. Свържете щепсела на захранващия кабел към електрическата мрежа. Лампата на термостата светва, това означава, че загряването е започнало. Светлината изгасва, когато загряването приключи. Заваряването е готово за работа.

6.4. Заваряване

Заваряваните елементи трябва да бъдат почистени от всякакви замърсявания, влага и прах.

След като процесът на нагряване приключи, поставете тръба или свързващ елемент върху адаптера (V). Поставете едната част върху адаптера, а другата в адаптера, така че да има малка разлика в диаметъра на заваряваните елементи.

Оставете елементите на адаптера за времето, посочено в таблицата. След това заварените елементи трябва да бъдат извадени от адаптерите и свързани чрез поставяне един в друг. Не поставяйте елементите по-дълбоко от границата на отопляемата площ. Оставете връзката да се охлади, като избягвате всякаква деформация.

След приключване на работата изключете заварчика и го изключете от електрическата мрежа. Поставете го върху опората, докато се охлади напълно. Отстранете тръбните адаптери и извършете поддръжка на инструмента и адаптерите.

7. Изхвърляне

Изхвърляне на опаковката

Моля, запазете целия опаковъчен материал (картон, пластмасови ленти и полистиролова пяна), за да сте сигурни, че устройството е защитено по време на транспортиране, ако се наложи да го изпратите до сервизен център!

Изхвърляне на използвани устройства

Не изхвърляйте това устройство в общинските системи за отпадъци. Предайте го в пункт за рециклиране и събиране на електрически и електрически уреди. Проверете символа на продукта, ръководството за употреба и опаковката. Пластмасите, използвани за конструиране на устройството, могат да бъдат рециклирани, следвайки техните маркировки. Избирайки да рециклирате, вие допринасяте значително за опазването на околната среда.

Свържете се с местните власти за информация относно местното съоръжение за рециклиране.

8. Транспорт и съхранение

Когато транспортирате уреда, пазете го от удари и преобръщане и не го поставяйте "с главата надолу". Съхранявайте уреда в добре проветриво помещение, където има сух въздух и няма корозивни газове.

9. Почистване и поддръжка

Ремонтите трябва да се извършват само от оторизирани сервиси, като се използват само оригинални резервни части. Това гарантира безопасна и надеждна работа на продукта.

ВНИМАНИЕ! Преди да извършите каквито и да било настройки, обслужване или поддръжка, уверете се, че продуктът е изключен от контакта. След като завършите тези операции, оценете техническото състояние на продукта чрез външна проверка на ключови компоненти, включително тялото и дръжката, захранващия кабел и щепсела, функционалността на превключвателя на захранването, чистотата на вентилационните отвори, искренето на четките и нивото на шума на лагерите и предавки по време на работа. Също така проверете производителността и плавността при стартиране.

По време на гаранционния период не разглобявайте продукта и не подменяйте части, тъй като това ще анулира гаранцията. Всички нередности, открити по време на проверка или работа с инструмента, трябва да бъдат отстранени от професионален сервис за ремонт. След употреба почистете корпуса, вентилационните отвори, превключвателите, спомагателната ръкохватка и предпазителите със сгъстен въздух (максимум 0,3 МРа), четка или кърпа – като избягвате химически почистващи препарати. Избършете инструментите и дръжките с чиста, суха кърпа.
