NÁVOD K OBSLUZE SWM-1800P MSW
Tato uživatelská příručka byla přeložena pomocí strojového překladu. Vynaložili jsme maximální úsilí, aby byl překlad přesný, ale uvědomte si, že automatické překlady nejsou dokonalé a nejsou určeny k tomu, aby nahradily lidské překladatele. Oficiální verze uživatelské příručky je v angličtině. Jakékoli rozdíly mezi přeloženou verzí a původní angličtinou nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, podívejte se prosím na anglickou verzi, která je oficiálním odkazem. Další jazykové verze jsou k dispozici na vyžádání na adrese info@expondo.com.
1. Symboly
Přečtěte si prosím návod k použití.
Recyklovatelný výrobek.
Výrobek splňuje požadavky příslušných bezpečnostních norem.
Používejte ochranný oděv chránící celé tělo.
Upozornění! Používejte ochranné rukavice.
Používejte ochranné brýle.
Používejte ochranu nohou.
Upozornění! Horký povrch může způsobit popáleniny!
Upozornění! Nebezpečí požáru nebo výbuchu.
Upozornění! Škodlivé výpary, nebezpečí otravy. Plyny a výpary mohou být zdraví nebezpečné. Během svařování se uvolňují svářecí plyny a výpary. Vdechování těchto látek může být zdraví nebezpečné.
Používejte svářečskou kuklu s odpovídajícím stupněm zatemnění filtru.
UPOZORNĚNÍ! Škodlivé záření svařovacího oblouku
Je zakázáno dotýkat se částí pod napětím
UPOZORNĚNÍ! Ilustrace použité v tomto návodu k obsluze jsou pouze orientační a v některých detailech se mohou lišit od skutečného vzhledu výrobku.
2. Technické údaje
| Popis parametru Hodnota parametru | ||
| Stůl pro horní frézku | Stroj na svařování trubek | |
| Model | MSW-SWM-1800P | MSW-SWM-1000S |
| Jmenovité vstupní napětí [V] / frekvence [Hz] 230 / 50 | ||
| Výkon [W] 1750 800 | ||
| Max.tepl. [ °C ] 320 | ||
| Svařovací průměr [mm] | 20, 25, 32, 40, 50, 63 | |
| třída IP IPXO | ||
| Třída izolace | I | |
| Rozměry (šířka x hloubka x výška) [cm] | 110*380*80 | 140*350*60 |
| Hmotnost [kg] 2,15 1,8 | ||
3. Všeobecný popis
Účelem tohoto návodu je pomoci při bezpečném a spolehlivém používání. Výrobek je navržený a vyrobený přísně podle technických pokynů pomocí nejnovějších technologií a komponentů a při zachování nejvyšších standardů kvality.
NEŽ ZAČNETE PRACOVAT SE ZAŘÍZENÍM, PEČLIVĚ SI PROČTĚTE TENTO NÁVOD, ABYSTE POROZUMĚLI VŠEM JEHO POKYNŮM.
Abyste zajistili dlouhý a spolehlivý provoz zařízení, ujistěte se, že jej provozujete a udržujete správně podle pokynů v tomto návodu k použití. Technické údaje a specifikace uvedené v těchto pokynech k obsluze jsou aktuální. Výrobce si vyhrazuje právo na změny za účelem zlepšení kvality. S ohledem na technický pokrok a možnosti snížení hluku je jednotka navržena a postavena tak, aby rizika vyplývající z emisí hluku byla snížena na nejnižší možnou míru.
4. Obecný návod k použití
a) Zařízení by mělo být používáno v souladu s jeho určením, v souladu se zdravotními a bezpečnostními předpisy a omezeními vyplývajícími z údajů na výkonovém štítku (úroveň IP, pracovní cyklus, napájecí napětí atd.).
b) Neotevírejte jednotku, protože by došlo ke ztrátě záruky; také explodující části mohou způsobit zranění.
c) Výrobce neručí za technické změny zařízení nebo materiální škody vzniklé zavedením těchto změn.
d) Pokud zařízení nefunguje správně, kontaktujte servisní středisko.
e) Nezakrývejte větrací štěrbiny přístroje – svářečku umístěte ve vzdálenosti 30 cm od okolních předmětů.
f) Svářečka nesmí být držena pod paží nebo blízko těla.
g) Spotřebič musí být během provozu uzemněn.
h) Když se během provozu spotřebiče rozsvítí kontrolka tepelného přetížení, okamžitě zastavte provoz a počkejte, až spotřebič vychladne.
i) Pri dlouhodobém používání spotřebiče nebo pri vysokém proudu vypněte přívod proudu až po vychladnutí spotřebiče.
j) Během svařování přístroj nevypínejte!
k) Pravidelně jednotku udržuite a čistěte vnitřek jednotky od prachu.
5. Účel produktu
Výrobek je nástroj určený pro spojování trubek a spojovacích prvků z termoplastických materiálů svařováním.
Výrobek byl navržen výhradně pro domácí použití a nesmí být používán pro profesionální účely, tj. v továrnách nebo pro ziskové práce.
Uživatel je odpovědný za jakékoli škody způsobené neúmyslným použitím zařízení.
6. Provoz zařízení

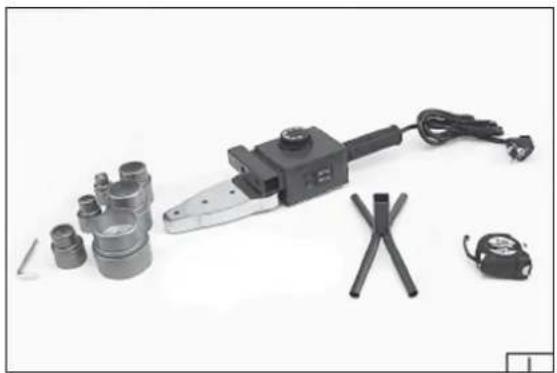

Výrobek je dodáván kompletní a nevyžaduje montáz. Je opatřen trubkovými adaptéry a podpěrou.
MSW-SWM-1800P
Před zahájením práce se ujistěte, že kryt, napájecí kabel, zástrčka a případné prodlužovací kabely nejsou poškozeny. Vyčistěte nástroj a větrací otvory podle potřeby. K čištění svářečky nepoužívejte kovové nástroje, protože mohou poškodit spojovací prvky nebo žhavící hlavu. Pokud zjistíte jakékoli poškození, okamžitě přestaňte používat.
Pozor! Před prováděním jakýchkoli úkolů, jako je výměna trubkových adaptérů nebo čištění, vždy vypněte nářadí a odpojte jej ze síťové zásuvky.
6.2. Instalace potrubních adaptérů (obrázek výše II)
Vyberte sadu adaptérů, která odpovídá požadovanému průměru. Ujistěte se, že kontaktní plochy mezi žhavicí hlavou a adaptéry jsou čisté. Bezpečně upevněte adaptéry na obou stranách žhavicí hlavy. Při umístění adaptérů se řídťe zásadou, že menší adaptéry by měly být instalovány blíže ke konci hlavy. Okraj každého adaptéru musí zůstat v rámci žhavicí hlavy.
Najednou lze instalovat pouze jeden průměr adaptérů.
6.3. Ohřev
MSW-SWM-1800P
Po dokončení instalace umístěte svářečku na podpěru (III). Ujistěte se, že adapté cry potrubí a žhavící hlava nejsou v kontaktu s jinými předměty. Nastavte správnou teplotu knoflíkem (IV). Volba teploty by se měla řídit informacemi uvedenými ve specifikaci materiálů, které mají být svařovány. Zapojte zástrčku napájecího kabelu do elektrické sítě. Zapněte napájení výběrem příslušných přepínačů nastavení (V). Pro menší průměry lze použít výkon 750 W, pro tento účel stiskněte jedno z tlačítek, v případě větších průměrů, připojené prvky zvolte výkon 1500 W, za tímto účelem stiskněte oba spínače.
Kontrolka termostatu se rozsvítí, to znamená, že zahřívání začalo. Po dokončení zahřívání kontrolka zhasne. Svařování je připraveno k provozu.
MSW-SWM-1000S
Po dokončení instalace umístěte svářečku na podpěru (III). Ujistěte se, že adaptéry potrubí a žhavící hlava nejsou v kontaktu s jinými předměty. Nastavte správnou teplotu knoflíkem (IV). Volba teploty by se měla řídit informacemi uvedenými ve specifikaci materiálů, které mají být svařovány. Zapojte zástrčku napájecího kabelu do elektrické sítě. Kontrolka termostatu se rozsvítí, to znamená, že zahřívání začalo. Po dokončení zahřívání kontrolka zhasne. Svařování je připraveno k provozu.
6.4. Svařování
Svařované prvky musí být očištěny od všech nečistot, vlhkosti a prachu.
Po ukončení procesu ohřevu umístěte trubku nebo spojovací prvek na adaptér (V). Umístěte jeden díl na adaptér a druhý do adaptéru tak, aby se mírně lišil průměr svařovaných prvků.
Nechte prvky na adaptéru po dobu uvedenou v tabulce. Poté je nutné svařované prvky vyjmout z adaptérů a spojit je vložením do sebe. Nevkládejte prvky hlouběji, než je hranice vyhřívané oblasti. Nechte spoj vychladnout, aby nedošlo k jeho deformaci.
Po dokončení práce vypněte svářečku a odpojte ji od sítě. Umístěte jej na podložku, dokud zcela nevychladne. Odstraňte potrubní adapté a provedťe údržbu nástroje a adaptérů.
7. Likvidace
Likvidace obalu
Uschovejte prosím součásti obalu (kartony, plastové pásky a polystyren), aby v případě, že bude nutné předat zařízení do servisu, bylo možné ho na dobu přepravy co nejlépe ochránit!
Likvidace použitých přístrojů
Nevyhazujte toto zařízení do komunálního odpadu. Předejte jej na sběrné a recyklační místo elektrických a elektrických zařízení. Zkontrolujte symbol na produktu, návodu k použití a balení. Plasty použité ke konstrukci zařízení lze recyklovat podle jejich označení. Výběrem recyklace významně přispíváte k ochraně našeho životního prostředí.
Informace o místním recyklačním zařízení získáte od místních úřadů.
8. Doprava a skladování
Při přepravě by zařízení mělo být zajištěno proti otřesům a převrácení a nemělo by stát vzhůru nohama. Zařízení by mělo být skladováno v dobře větrané místnosti se suchým vzduchem a bez korozivních plynů.
9. ČISTĚNÍ A ÚDRŽBA
Opravy by měly být prováděny pouze autorizovanými servisními středisky za použití výhradně originálních náhradních dílů. To zajišťuje bezpečný a spolehlivý provoz produktu.
POZOR! Před prováděním jakýchkoli úprav, servisu nebo údržby se ujistěte, že je produkt odpojený. Po dokončení těchto úkonů posuďte technický stav výrobku externí prohlídkou klíčových součástí, včetně těla a rukojeti, napájecího kabelu a zástrčky, funkčnosti síťového vypínače, čistoty větracích štěrbin, jiskření kartáčů, hlučnosti ložisek a převody během provozu. Zkontrolujte také výkon a plynulost spouštění.
Během záruční doby výrobek nerozebírejte ani nevyměňujte žádné díly, protože by došlo ke ztrátě záruky. Jakékoli nesrovnalosti zjištěné během kontroly nebo provozu nástroje by měly být vyřešeny odborným servisem. Po použití očistěte kryt, ventilační štěrbiny, spínače, přídavnou rukojeť a kryty stlačeným vzduchem (maximálně 0,3 MPa), kartáčem nebo hadříkem – vyhýbejte se chemickým čisticím prostředkům. Nástroje a rukojeti otřete čistým a suchým hadříkem.
Prečítajte si návod na obsluhu.
Pozor! Používajte ochranné rukavice.
4. Všeobecné pokyny na použitie
Výrobok je nástroj určený na spájanie rúr a spojovacích prvkov z termoplastických materiálov zváraním.
Produkt sa dodáva kompletný a nevyžaduje montáž. Je vybavená potrubnými adaptérmi a podperou.
MSW-SWM-1800P
6.1. Všeobecné pokyny
Po dokončení práce zváračku vypnite a odpojte od elektrickej siete. Položte ho na podložku, kým úplne nevychladne. Odstráňte potrubné adaptéry a vykonajte údržbu nástroja a adaptérov.
