| Typ produktu | Svářečka trubek |
| Značka | MSW |
| Model | SWG-SW01A |
| Jmenovité napětí | 230 V / 50 Hz |
| Jmenovitý výkon | 950 W |
| Kompatibilní průměry svaru | 20, 25, 32, 40, 50, 63 mm |
| Maximální teplota | 320 °C |
| Rozměry (D x Š x V) | 410 x 110 x 140 mm |
| Hmotnost | 1,5 kg |
| Typ ohřevu | Elektrická topná deska s vyměnitelnými nástavci |
| Displej | Obrazovka s indikátory červená (ohřev) a zelená (připraveno) |
| Nastavení teploty | Tlačítka Shift, Nahoru, Dolů a SET |
| Indikativní doba ohřevu (20 mm) | 5 sekund |
| Indikativní doba ohřevu (63 mm) | 24 sekund |
| Hloubka tavení (20 mm) | 14 mm |
| Hloubka tavení (63 mm) | 24 mm |
| Doba chlazení (20 mm) | 3 minuty |
| Doba chlazení (63 mm) | 6 minut |
| Bezpečnost | Povinné uzemnění; indikátory poruchy |
| Údržba | Po použití očistěte; vyhněte se vlhkosti |
| Opravitelnost | Oprava pouze kvalifikovaným odborníkem |
| Součásti v balení | Topné nástavce pro každý průměr |
| Určení použití | Svařování plastových trubek (PPR, PE atd.) |
| Materiál krytu | Žáruvzdorný plast |
Často kladené otázky - SWG-SW01A MSW
Dotazy uživatelů ohledně SWG-SW01A MSW
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Svářecí stroj ve formátu PDF zdarma! Najděte svůj návod SWG-SW01A - MSW a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. SWG-SW01A značky MSW.
NÁVOD K OBSLUZE SWG-SW01A MSW
Tato uživatelská příručka byla přeložena pomocí strojového překladu. Udělali jsme vše pro to, aby byl překlad přesný, ale mějte na paměti, že automatické překlady nejsou dokonalé a nemají nahradit lidské překladatele. Oficiální verze uživatelské příručky je v angličtině. Jakékoli rozdíly mezi přeloženou verzí a původní angličtinou nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, podívejte se prosím na anglickou verzi, která je oficiálním odkazem. Další jazykové verze jsou k dispozici na vyžádání na adrese info@expondo.com.
Technické údaje
| Parametrupopis | Parametruhodnota | |
| Název výrobku | Stroj na svařování trubek | |
| Model | MSW-SWG-SW01A | MSW-SWG-SW02A |
| Jmenovité napětí [V] / Frekvence [Hz] | 230 / 50 | |
| Jmenovitý výkon[W] | 950 | 800 |
| Svařovací průměr [mm] | 20, 25, 32, 40, 50, 63 | 20, 25, 32 |
| Max. teplota [°C] | 320 | |
| Rozměry [šířka x hloubka x výška; mm] | 410 x 110 x 140 | 400 x 110 x 140 |
| Hmotnost [kg] | 1,5 | 1,3 |
NEZAPOMEŃTE! Výkresy v tomto návodu jsou pouze pro ilustrační účely a v některých detailech se mohou lišit od skutečného produktu.
POZOR! I přes bezpečnou konstrukci zařízení a jeho ochranné vlastnosti a přes použití přídavných prvků chránících obsluhu stále existuje mírné riziko nehody nebo zranění při používání zařízení. Při používání zařízení budťe ve střehu a používejte zdravý rozum.

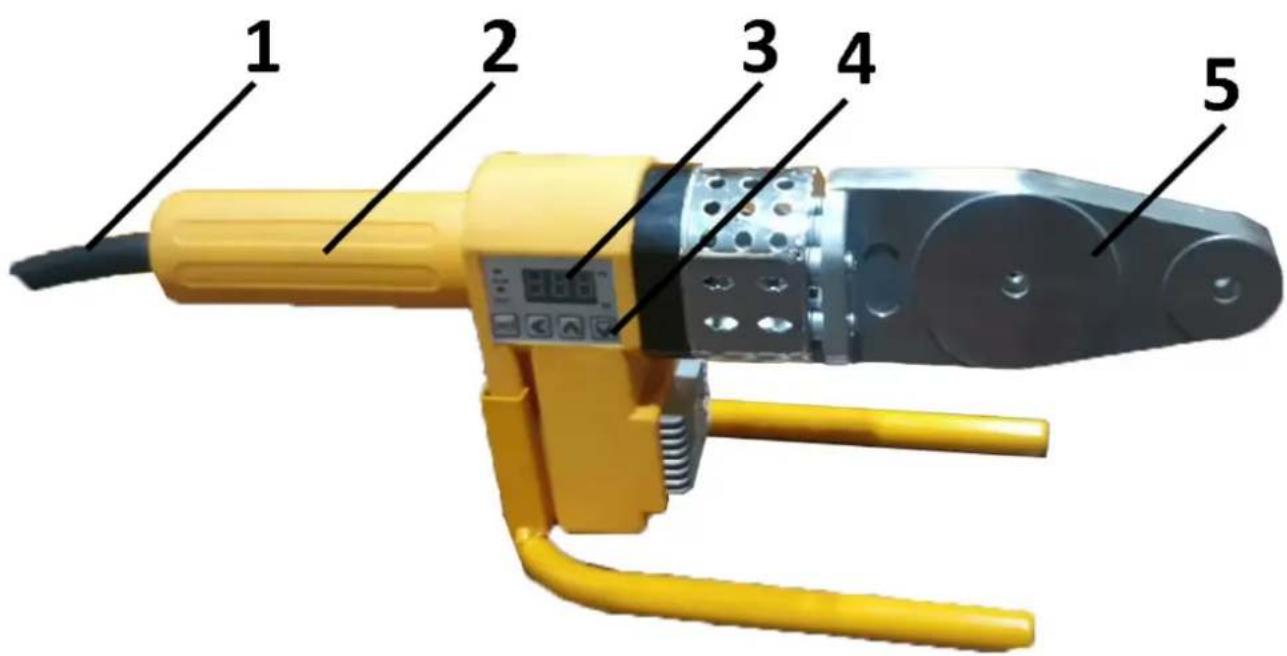

| 1 | Napájecí kabel |
| 2 | Držák |
| 3 | Displej |
| 4 | Tlačítka nastavení |
| 5 | Topná deska |

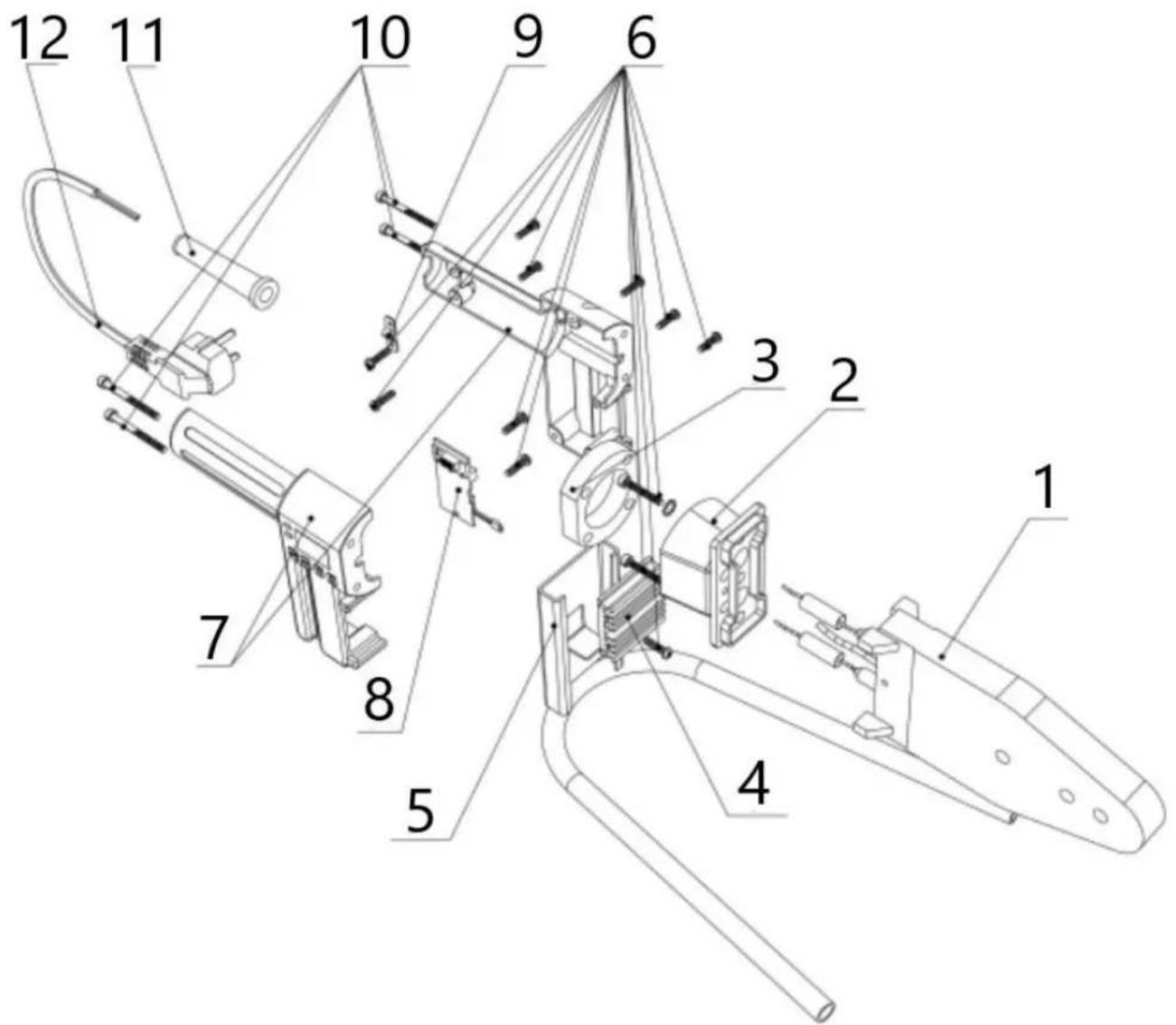

- Topná deska
- Spojení
- Izolace
- Chladič
- Podpěra
- Šnek
- Tělo stroje
- Obvodová deska
- Drátěná spona
- Spojovací šroub
- Drátěná rukojeť
- Lano
II. Použití
- Nastavte stroj
Umístěte stroj na stabilní, rovný povrch. Nainstalujte vhodné topné zásuvky na základě požadovaných specifikací. Upevněte topné nátrubky pevně k desce pomocí klíče. Menší zásuvky by měly být obvykle umístěny v přední části topné desky.
- Zapněte stroj
Zapněte napájení. Upozornění: Ujistěte se, že je napájecí zdroj uzemněn. Červená kontrolka signalizuje, že se stroj zahřívá. Když se rozsvítí zelená kontrolka, zařízení dosáhlo správné teploty a je připraveno k použití.
Pomocí kláves Shift ← , Nahoru ↑ a Dolů ↓ upravte teplotu a potvrd'te tlačítkem „SET“.
- Připravte a zahřejte potrubí
A. Odřízněte trubku na požadovanou délku.
b. Vložte trubku nebo tvarovku do žhavicích hlav na stanovenou dobu ohřevu (podrobnosti viz tabulka níže).
C. Po zahřátí rychle vyjměte trubku nebo tvarovku a vložte ji na místo do požadované hloubky. Poznámka: Trubku neotáčejte ani nešroubujte na místo; jednoduše jej zatlačte, abyste zajistili správné usazení.

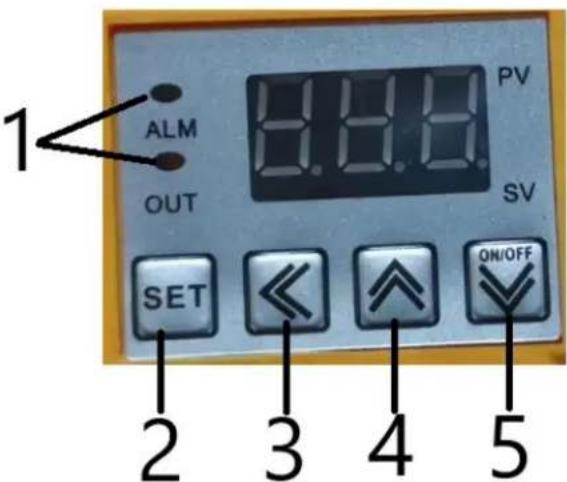

| 1 | Když stroj začne pracovat, tato kontrolka se rozsvítí |
| 2 | Tlačítko nastavení teploty |
| 3 | Vybrat číselné tlačítko |
| 4 | Tlačítko zvýšení teploty |
| 5 | Tlačítko pro snížení teploty.Když je teplota nastavena, stiskněte jednou toto tlačítko. Kontrolka "OUT" se rozsvítí, což znamená, že stroj je připraven a začal pracovat. |
| Specifikace (mm) | Doba ohřevu (s) | Hloubka tání (mm) | Doba chlazení (mm) |
| 20 | 5 | 14 | 3 |
| 25 | 7 | 16 | 3 |
| 32 | 8 | 20 | 4 |
| 40 | 12 | 21 | 4 |
| 50 | 18 | 22,5 | 5 |
| 63 | 24 | 24 | 6 |
Poznámka: Pokud je teplota nižší než 5 °C, prodlužte dobu ohřevu o 50 %
III. Varování
- Zkontrolujte stroj
Před použitím zkontrolujte vnější kryt a kabely stroje. Neuvádějte stroj do provozu, pokud je některá jeho část poškozena.
- Zajistěte uzemnění
Napájecí zdroj musí být rádně uzemněn.
- Zabraňte expozici kapalinám
Zabraňte vniknutí vody nebo jiných kapalin do stroje. Nepoužívejte stroj venku za deštivých dnů.
- Udržujte hořlavé materiály mimo dosah
Udržujte bezpečnou vzdálenost mezi strojem a jakýmikoli hořlavými materiály.
- Používejte ochranné rukavice
Důrazně se doporučuje, aby obsluha při práci se strojem nosila rukavice.
- Omezte přístup na odborníky
Z důvodu bezpečnosti a optimálního výkonu by stroj měli otevírat nebo upravovat nastavení teploty pouze kvalifikovaní odborníci.
- Kontrolky monitoru
Pokud se kontrolky po delší dobu nezmění, může dojít k poruše zařízení. Okamžitě zastavte práci a vypněte napájení.
- Vyhledejte odbornou opravu
Pokud stroj vyžaduje opravu, kontaktujte výrobce nebo kvalifikovaného odborníka.
