BRUGSANVISNING SWG-SW01A MSW
Denne brugervejledning er blevet oversat ved hjælp af maskinoversættelse. Vi har gjort alt for at sikre, at oversættelsen er nøjagtig, men vær opmærksom på, at automatiserede oversættelser ikke er perfekte og ikke er beregnet til at erstatte menneskelige oversættere. Den officielle version af brugervejledningen er på engelsk. Eventuelle forskelle mellem den oversatte version og den oprindelige engelske er ikke juridisk bindende. Hvis du har spørgsmål om nøjagtigheden af oversættelsen, bedes du henvise til den engelske version, som er den officielle reference. Flere sprogversioner er tilgængelige efter anmodning via info@expondo.com.
Tekniske data
| værdi beskrivelse | værdi værdi | |
| Produktnavn | Rør-svejsemaskine | |
| Model | MSW-SWG-SW01A | MSW-SWG-SW02A |
| Nominel spænding [V] / Frekvens [Hz] | 230 / 50 | |
| Nominel effekt[W] | 950 | 800 |
| Svejsediameter [mm] | 20, 25, 32, 40, 50, 63 | 20, 25, 32 |
| Maks. temperatur [°C] | 320 | |
| Dimensioner [Bredde x dybde x højde; mm] | 410 x 110 x 140 | 400 x 110 x 140 |
| Vægt [kg] | 1,5 | 1,3 |
OBS! Tegningerne i denne manual er kun til illustration, og nogle detaljer kan afvige fra det faktiske produkt.
OBS! På trods af apparatets sikre design og dets beskyttelsesfunktioner, og på trods af brugen af ekstra elementer til beskyttelse af operatøren, er der stadig en lille risiko for ulykker eller skader, når apparatet bruges. Vær opmærksom og brug din sunde fornuft, når du bruger enheden.


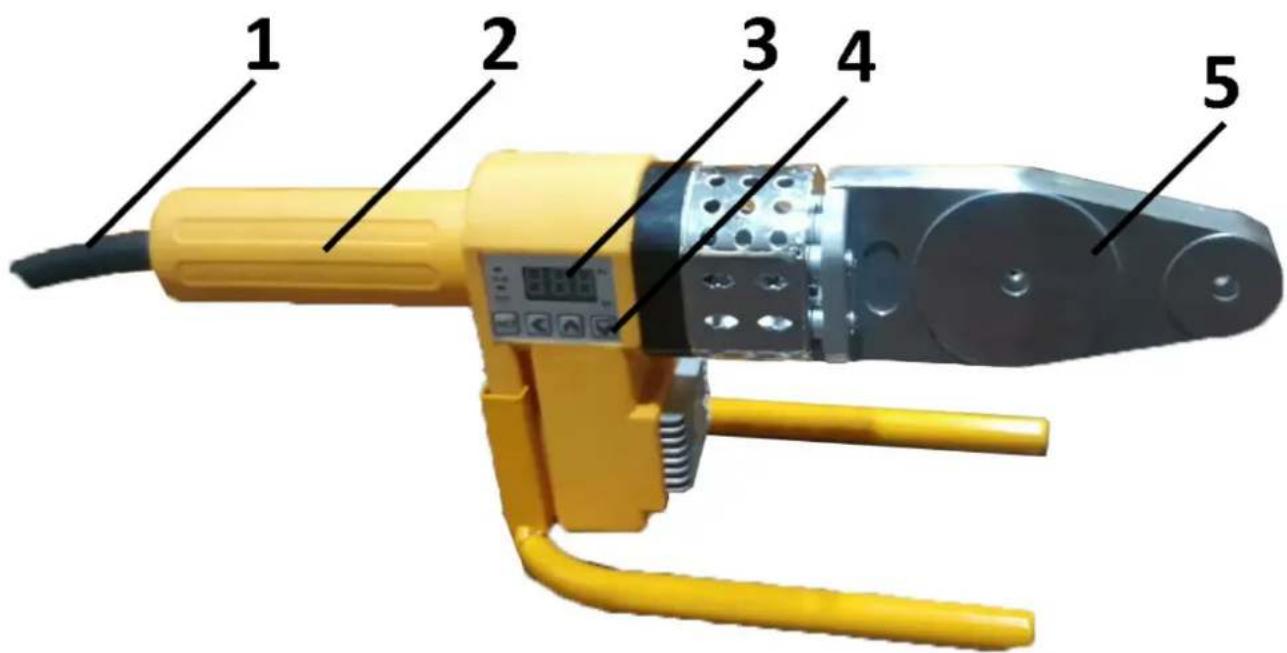

1 2 3 4 5| 1 | Strømkabel |
| 2 | Håndtag |
| 3 | Display-skærm |
| 4 | Indstillingsknapper |
| 5 | Varmeplade |
- Varmeplade
- Forbindelse
- Isolering
- Radiator
- Understøtte
- Snegl
- Maskinens krop
- Kredsløbskort
- Trådklemme
- Forbindelsesskrue
- Håndtag af stältråd
- Reb
II. Brug af
- Sæt maskinen op
Placer maskinen på en stabil, flad overflade. Installer de passende varmestik baseret på de krævede specifikationer. Sæt varmesoklerne godt fast på pladen med en skruenøgle. Typisk bør mindre stikkontakter placeres foran på varmetavlen.
- Tænd for maskinen
Tænd for strømmen. Vær forsigtig: Sørg for, at strømforsyningen har jordforbindelse. En rød indikatorlampe viser, at maskinen er ved at varme op. Når den grønne indikatorlampe lyser, har maskinen nået den korrekte temperatur og er klar til brug.
- Forbered og opvarm røret
a. Skær røret til i den ønskede længde.
b. Sæt røret eller fittingen ind i varmehovederne i den angivne opvarmningstid (se tabellen nedenfor for detaljer).
c. Efter opvarmning skal du hurtigt fjerne røret eller fittingen og sætte det på plads i den ønskede dybde. Bemærk: Røret må ikke vrides eller skrues på plads; det skal blot skubbes ind for at sikre, at det passer ordentligt.
| 1 | Når maskinen begynder at arbejde, tændes denne indikatorlampe |
| 2 | Knap til indstilling af temperatur |
| 3 | Vælg nummer-knap |
| 4 | Knap til temperaturstigning |
| 5 | Knap til at sænke temperaturen.Når temperaturen er indstillet, skal du trykke én gang på denne knap. "OUT"-lampen tændes, hvilket indikerer, at maskinen er klar og er begyndt at arbejde. |
| Specifikation (mm) | Opvarmningstid (s) | Smeltedybde (mm) | Afkølingstid (mm) |
| 20 | 5 | 14 | 3 |
| 25 | 7 | 16 | 3 |
| 32 | 8 | 20 | 4 |
| 40 | 12 | 21 | 4 |
| 50 | 18 | 22,5 | 5 |
| 63 | 24 | 24 | 6 |
Bemærk: Hvis temperaturen er under 5 °C, skal opvarmningstiden øges med 50 %.
III. Forsigtig
- Inspicér maskinen
Kontrollér maskinens ydre dæksel og kabler før brug. Brug ikke maskinen, hvis nogen del er beskadiget.
- Sørg for jordforbindelse
Strømforsyningen skal være korrekt jordforbundet.
- Undgå eksponering for væske
Undgå, at der kommer vand eller andre væsker ind i maskinen. Brug ikke maskinen udendørs på regnfulde dage.
- Hold brændbare materialer væk
Hold en sikker afstand mellem maskinen og brændbare materialer.
- Brug beskyttelseshandsker
Det anbefales på det kraftigste, at operatørerne bruger handsker, när de arbejder med maskinen.
- Begræns adgangen til fagfolk
Af hensyn til sikkerheden og den optimale ydeevne bør kun kvalificerede fagfolk åbne maskinen eller justere dens temperaturindstillinger.
- Overvåg indikatorlamperne
Hvis indikatorlamperne ikke ændrer sig i en længere periode, kan der være fejl på enheden. Stop straks arbejdet, og sluk for strømmen.
- Søg professionel reparation
Hvis maskinen skal repareres, skal du kontakte producenten eller en kvalificeret fagmand.
