РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SWG-SW01A MSW
Това ръководство за потребителя е преведено чрез машинен превод. Положихме всички усилия, за да гарантираме, че преводът е точен, но имайте предвид, че автоматизираните преводи не са перфектни и не са предназначени да заменят човешки преводачи. Официалната версия на ръководството за потребителя е на английски език. Всички разлики между преведената версия и оригиналния английски не са право обвързващи. Ако имате някакви въпроси относно точността на превода, моля, вижте английската версия, която е официалната справка. Повече езикови версии са достъпни при заявка чрез info@expondo.com.
Технически данни
| Параметърописание | Параметърстойност | |
| Име на продукта | Машина за заваряване на тръби | |
| Модел | MSW-SWG-SW01A | MSW-SWG-SW02A |
| Номинално напрежение [V~] / Честота [Hz] | 230 / 50 | |
| Номинална мощност [W] | 950 | 800 |
| Диаметър на заваряване [mm] | 20, 25, 32, 40, 50, 63 | 20, 25, 32 |
| Макс. температура [°C] | 320 | |
| Размери [ширина х дълбочина х височина; mm] | 410 x 110 x 140 400 x 110 x 140 | |
| Тегло [kg] | 1,5 | 1,3 |
МОЛЯ, ОБЪРНЕТЕ ВНИМАНИЕ! Чертежите в това ръководство са само за илюстрация и в някои детайли може да се различават от действителния продукт.
ВНИМАНИЕ! Въпреки безопасности дизайн на устройството и неговите защитни характеристики и въпреки използването на допълнителни елементи, предпазващи оператора, все още съществува малък риск от злополука или нараняване при използване на устройството. Бъдете нашрек и използвайте здравия разум, когато използвате устройството.


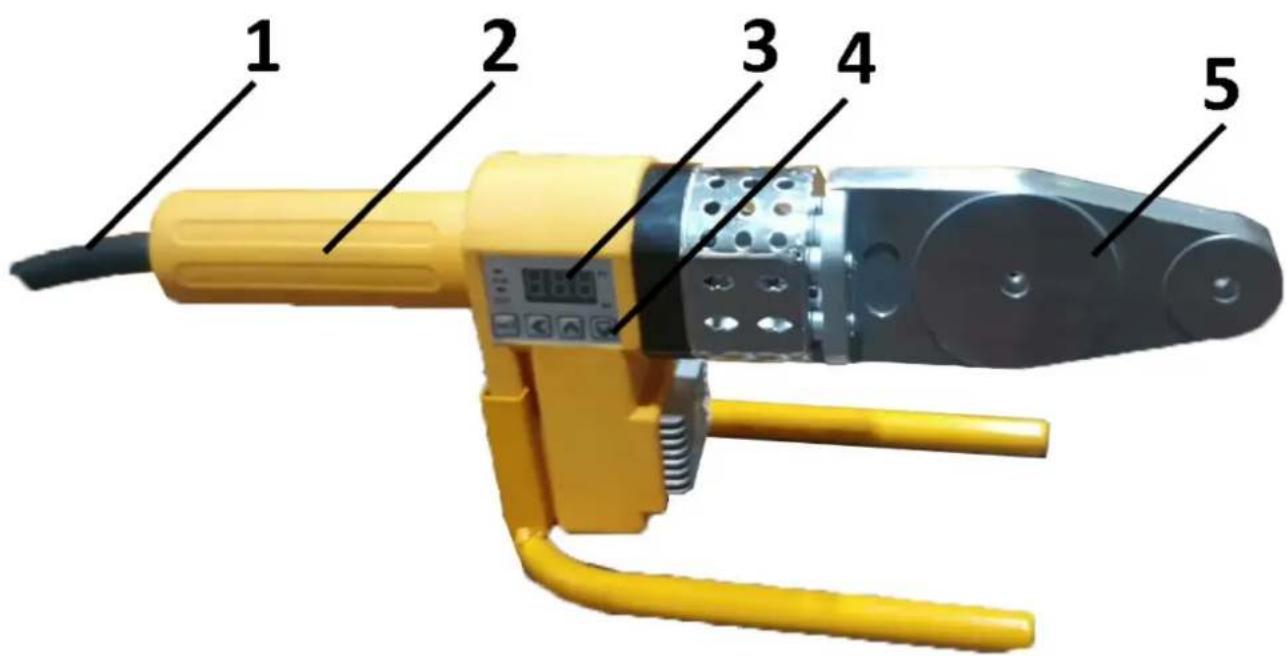

1 2 3 4 5| 1 | Захранващ кабел |
| 2 | Дръжка |
| 3 | Екран на дисплея |
| 4 | Бутони за настройка |
| 5 | Отоплителна дъска |
- Нагревателна дъска
- Връзка
- Изолация
- Радиатор
- поддръжка
- Винт
- Тяло на машината
- Печатна платка
- Щипка за тел
- Свързващ винт
- Телена дръжка
- Кабел
II. Използване
Поставете машината върху стабилна, равна повърхност. Инсталирайте подходящите нагревателни гнезда въз основа на необходимите спецификации. Закрепете нагревателните гнезда плътно към дъската с помощта на гаечен ключ. Обикновено по-малките гнезда трябва да бъдат разположени в предната част на нагревателната дъска.
2. Включете машината
Включете захранването. Внимание: Уверете се, че захранването е заземено. Червен индикатор ще покаже, че машината загрява. Когато светне зеленият индикатор, машината е достигнала правилната температура и е готова за употреба.
Използвайте бутоните Shift ← , Up ↑ и Down ↓ , за да регулирате температурата и потвърдете с бутона „SET“.
3. Подгответе и загрейте тръбата
а. Нарежете тръбата до желаната дължина.
b. Поставете тръбата или фитинга в нагревателните глави за определеното време за нагряване (вижте таблицата по-долу за подробности).
с. След нагряване бързо извадете тръбата или фитинга и я поставете на мястото на необходимата дълбочина.
Забележка: Не усуквайте и не завивайте тръбата на място; просто го натиснете навътре, за да осигурите правилно прилягане.
| 1 | Когато машината започне да работи, този индикатор ще светне |
| 2 | Бутон за настройка на температурата |
| 3 | Изберете бутон с цифра |
| 4 | Бутон за повишаване на температурата |
| 5 | Бутон за намаляване на температурата.Когато температурата е зададена, натиснете този бутон веднъж.Индикаторът "OUT" ще светне, което показва, че машината е готова и е започнала работа. |
| Спецификация (mm) | Време за нагряване (s) | Дълбочина на топене (mm) | Време за охлаждане (mm) |
| 20 | 5 | 14 | 3 |
| 25 | 7 | 16 | 3 |
| 32 | 8 | 20 | 4 |
| 40 | 12 | 21 | 4 |
| 50 | 18 | 22,5 | 5 |
| 63 | 24 | 24 | 6 |
Забележка: Ако температурата е под 5°C, увеличете времето за нагряване с 50%
III. Внимание
- Огледайте машината
Проверете външния капак и кабелите на машината преди употреба. Не работете с машината, ако някоя част е повредена.
- Осигурете заземяване
Захранването трябва да бъде правилно заземено.
- Предотвратете излагане на течност
Избягвайте навлизането на вода или други течности в машината. Не използвайте машината на открито в дъждовни дни.
- Дръжте запалими материали далеч
Поддържайте безопасно разстояние между машината и всякакви запалими материали.
- Използвайте защитни ръкавици
Силно се препоръчва операторите да носят ръкавици, докато работят с машината.
- Ограничете достъпа до професионалисти
За безопасност и оптимална работа, само квалифицирани специалисти трябва да отварят машината или да регулират нейните температурни настройки.
7. Светлинни индикатори на монитора
Ако индикаторните светлини не се променят за продължителен период от време, устройството може да е неизправно. Спрете незабавно работата и изключете захранването.
8. Потърсете професионален ремонт
Ако машината се нуждае от ремонт, свържете се с производителя или с квалифициран специалист.
