NAVODILA ZA UPORABO WPA-350120 MSW

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevajanjem. Vloženi so bili razumni napori, da se zagotovi točen prevod; vendar noben avtomatiziran prevod ni popoln niti ni namenjen nadomestitvi človeških prevajalcev. Uradni uporabniški priročnik je angleška različica. Kakršna koli neskladja ali razlike, ustvarjene v prevodu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakršna koli vprašanja v zvezi s točnostjo informacij v uporabniškem priročniku, si oglejte angleško različico te vsebine, ki je uradna različica.

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka	Pozicioner za varjenje
Model	MSW-WPA-500250	MSW-WPA-350120
Vhodna napetost	230V~50Hz
Nazivna moč	400 W	125 W
Nastavljiv kot	-45-90°	0-135°
Hitrost vrtenja [rpm]	0 - 5
Največja obremenitev	500 kg	350 kg
Premer plošče	550 mm	330 mm
Teža	220 kg	40,35 kg
Dimenzije (dolžina x širina x višina, cm)	60 x 66 x 65	40 x 40 x 48

Pomembno: Ta priročnik shranite za poznejšo uporabo!

Ta priročnik vsebuje kritične informacije, vključno z varnostnimi opozorili, navodili za sestavljanje, postopki delovanja in vzdrževanja ter seznamom delov z diagrami. Ta priročnik skupaj z računom hranite na varnem in suhem mestu za prihodnjo uporabo.

Varnostna opozorila in previdnostni ukrepi

Opozorilo: Neupoštevanje teh varnostnih navodil lahko povzroči resne poškodbe

Delovanje tega stroja vključuje določene nevarnosti. Odgovorna in previdna uporaba stroja lahko znatno zmanjša tveganje telesnih poškodb. Vendar lahko neupoštevanje ali spregledanje standardnih varnostnih ukrepov povzroči resno škodo operaterju.

Pred uporabo stroja natančno preberite vsa navodila.

1. Splošna varnostna navodila

• Delovno območje naj bo čisto. Zatrpana območja povečujejo tveganje za poškodbe.
• Upoštevajte razmere na delovnem mestu. Ne uporabljajte strojev ali električnih orodij v vlažnih ali mokrih prostorih. Ne izpostavljajte jih dežju. Prepričajte se, da je delovno območje dobro osvetljeno. Ne uporabljajte električnih orodij v bližini vnetljivih plinov ali tekočin.

- Otroke držite stran od delovnega območja. Otroci nikoli ne smejo biti v delovnem območju. Ne dovolite jim, da rokujejo s strojem, orodjem ali podaljški.

- Neuporabno opremo pravilno shranjujte. Ko orodja ne uporabljate, ga hranite na suhem mestu, da preprečite rjo. Orodja vedno zaklenite in jih hranite izven dosega otrok.

- Ne uporabljajte prekomerne sile. Orodje uporabljajte s predvideno hitrostjo za varno in učinkovito delovanje. Ne uporabljajte neustreznih priključkov, da bi presegli zmogljivost orodja.

- Uporabljajte samo ustrezna orodja. Ne silite majhnega orodja ali priključka, da opravi delo velikega industrijskega orodja. Vsako orodje uporabljajte samo za predvideni namen.

- Nosite primerna oblačila in zaščitno opremo. Ne nosite ohlapnih oblačil ali nakita, saj se lahko ujamejo v gibljive dele. Nosite zaščitna, neprevodna oblačila in nedrsečo obutev. Dolge lase zavarujte z ustrezno prevleko.

- Uporabljajte zaščito za oči in ušesa. Vedno nosite zaščitna očala, odobrena s standardom ISO. Če izdelujete kovinske opilke ali lesne sekance, uporabite ščitnik za celoten obraz. Pri delu v bližini kovine, kemikalij, prahu ali megle nosite masko za prah ali respirator, ki ga je odobril ISO.

- Ne pretiravajte. Ves čas ohranjajte pravilno nogo in ravnotežje. Izogibajte se seganju čez ali čez delujoč stroj.

- Skrbno vzdržujte orodje. Orodja naj bodo ostra in čista za boljše in varnejše delovanje. Sledite navodilom za mazanje in zamenjavo dodatne opreme. Ročaji naj bodo čisti, suhi in brez olja in masti.

- Ostanite pozorni. Bodite pozorni na to, kar počnete, in uporabljajte zdrav razum. Ne upravljajte stroja, če ste utrujeni.

- Preverite poškodovane dele. Pred uporabo stroja preverite, ali so deli poškodovani in se prepričajte, da pravilno delujejo. Preverite poravnavo in vezavo gibljivih delov, zlomljene komponente ali kakršno koli stanje, ki bi lahko vplivalo na delovanje. Popravilo ali zamenjavo poškodovanih delov mora opraviti usposobljen tehnik.

- Zaščitite pred električnim udarom. Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in ohišja hladilnikov.

- Uporabljajte samo odobrene nadomestne dele in dodatke. Pri servisiranju stroja uporabljajte le nadomestne dele, ki so enaki originalnim. Uporabljajte samo pribor, zasnovan za to orodje, ki je na voljo pri distributerju.

• Orodja ne uporabljajte pod vplivom alkohola ali mamil. Preberite opozorilne oznake na zdravilih na recept, da ugotovite, ali poslabšajo presojo ali reflekse. Če ste v dvomih, ne uporabljajte orodja.
• Ne zapustite stroja, dokler se popolnoma ne ustavi. Delujočega stroja nikoli ne puščajte brez nadzora. Vedno ga izklopite, ko ne deluje.
• Prepričajte se, da je stroj med vzdrževanjem, nastavitvami ali popravili izklopljen iz električnega omrežja.
• Ozemljite vse stroje. Vedno se prepričajte, da je vaša naprava pravilno ozemljena, da zmanjšate tveganje električnega udara.
• Ne uporabljajte strojev v nevarnih okoljih. Izogibajte se uporabi električnih strojev na vlažnih ali mokrih lokacijah ali jih izpostavljajte dežju. Delovno območje naj bo dobro osvetljeno.
  • Pred servisiranjem ali zamenjavo dodatkov zaustavite stroj.

Varnostna opozorila pred uporabo

• Stroj pred uporabo varno pritrdite na tla, da preprečite, da bi se prevril.
- Preden pritrdite obdelovanec, se prepričajte, da je delovna miza ravna.
- Preden zaženete stroj, se prepričajte, da je ročaj nastavljive spone varno zaklenjen, da preprečite premikanje delovne mize med delovanjem.
- Pred uporabo delovne mize se prepričajte, da je potisni kroglični ležaj pod delovno mizo dovolj namazan.
- Ne dotikajte se električnih stikal z mokrimi rokami.
- Pred vklopom se prepričajte, da v nevarnem območju okoli vrtečega se stroja ni oseb ali ovir.
- Prepričajte se, da je obdelovanec varno pritrjen, preden zavrtite delovno mizo.
- Zavarujte obdelovanec z zunanjo podporo, ko nastavljate kot delovne mize, da preprečite premikanje in poškodbe operaterja.
• Vse dele telesa držite stran od vrtečega se stroja.
- Ne prekoračite nosilnosti stroja.
• Ko premikate stroj, naj bo miza vodoravna.

Opomba:

Opozorila in navodila v tem priročniku ne morejo zajeti vseh možnih stanj in situacij, do katerih lahko pride med uporabo tega izdelka. Zdrava pamet in previdnost sta bistvenega pomena za varno delovanje te opreme in ju mora upravljavec upoštevati.

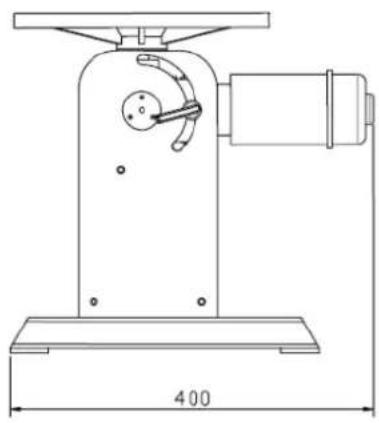

2. Mere in pregled stroja

3. Navodila za uporabo

3.1 Upravljanje MSW-WPA-350120

Prilagoditev rotacije delovne mize

Vklopite stroj. Delovna miza se bo začela vrteti, ko pritisnete nožno stikalo, in se bo nehala vrteti, ko nožno stikalo spustite.

Smer vrtenja krmilite z vrtljivim gumbom na vrhu električne omarice. Z obračanjem gumba v smeri urinega kazalca se delovna miza zavrti v smeri naprej (pozitivno); če ga zavrtite v nasprotni smeri urinega kazalca, se bo zavrtel v obratni (negativni) smeri. Če gumb nastavite v srednji položaj "tap", boste izklopili vrtenje in zaustavili stroj.

Hitrost vrtenja nastavite z vrtljivim gumbom na dnu električne omarice. Obrnite gumb v smeri urinega kazalca, da povečate hitrost, in v nasprotni smeri urinega kazalca, da zmanjšate hitrost. Delovna miza se mora med delovanjem vrteti gladko in enakomerno.

Prilagoditev kota delovne mize

Prepričajte se, da se je stroj popolnoma ustavil, preden nastavite kot delovne mize. Delovno mizo med nastavljanjem trdno podpirajte; uporabite več ljudi, će je obdelovanec težak.

Dvignite zaklepno steblo navzgor, da odklenete, nato pa ročno nastavite delovno mizo na želeni kot.

Ko je nastavitev končana, spustite zaklepno steblo roke in se prepričajte, da je varno zaklenjeno, da dokončate nastavitev kota.

3.2 Upravljanje MSW-WPA-500250

Upravljanje levega gumba: Ko je stroj vklopljen, levi gumb upravlja funkcijo delovne mize:

0 - Izklop

1 - Nagib mize

2 - Vodoravna rotacija mize

Upravljanje desnega gumba: Ko je stroj izklopljen, desni gumb krmili smer vrtenja delovne mize:

0 - Izklop

CW - v smeri urinega kazalca (vrtenje naprej)

CCW - v nasprotni smeri urinega kazalca (obratna rotacija)

Nadzor hitrosti: spodnji gumb prilagaja hitrost vrtenja delovne mize, ko se ta vrti:

Obrnite v smeri urinega kazalca, da povečate hitrost.

Obrnite v nasprotni smeri urinega kazalca, da zmanjšate hitrost.

Delovanje stikala pedala: Delovna miza se začne vrteti, ko pritisnete stikalo pedala, in se ustavi, ko stikalo pedala spustite.

Opozorilo: Prepričajte se, da se konci sektorskega zobnika ne ločijo od zobnika, ko se delovna miza vrti v položaj 45° ali 90°. Če se to zgodi, se lahko delovna miza nenadoma prevrne, kar povzroči poškodbe obdelovanca in možne poškodbe operaterja.

4. Eksplodiran pogled in seznam delov

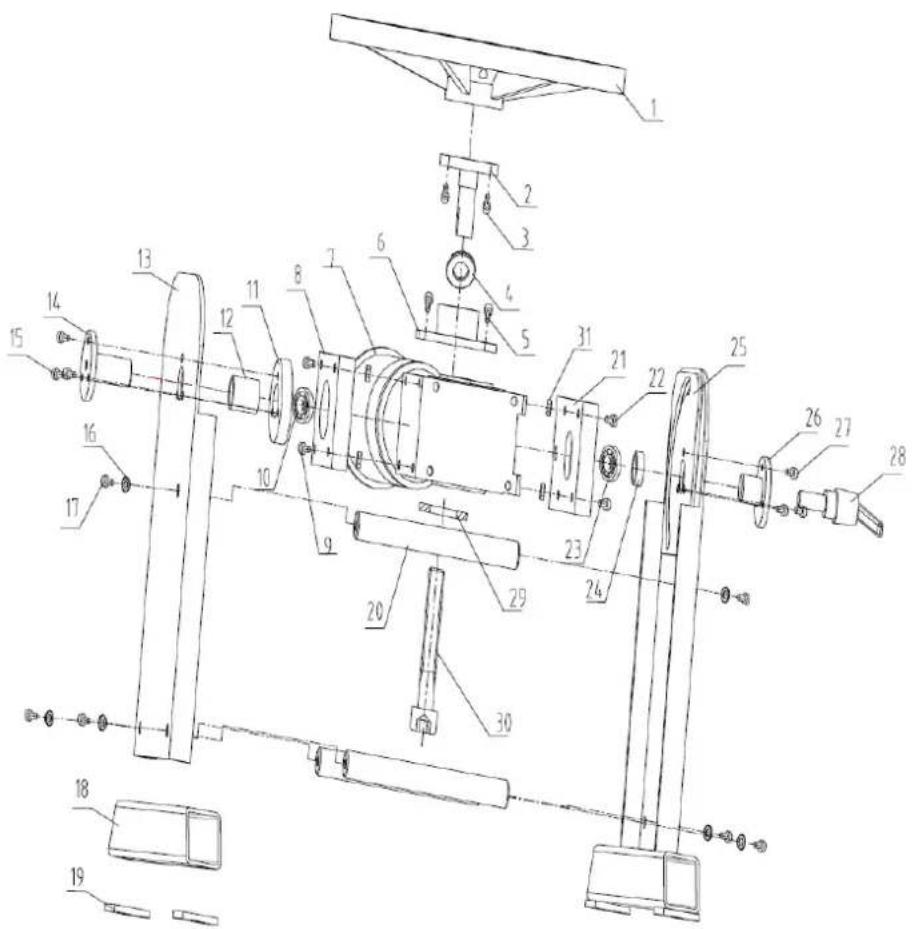

Risba in seznam delov MSW-WPA-350120

št.	Opis	Količina	št.	Opis	Količina
1	Delovna miza	1	17	Vijak M8X16	6
2	Spodnja povezava delovne mize	1	18	noga	2
3	Vijak M6x16	6	19	Stopalo	4
4	Potisni kroglični ležaj	1	20	Spojni zatič stenske plošče	3
5	Vijak M6X16	4	21	Desna spojna plošča motorja	1
6	Zgornja povezava motorja	1	22	Vijak M6X20	4
7	Motor	1	23	Kroglični ležaj z globokimi utori	1
8	Leva spojna plošča motorja	1	24	Desni tulec gredi	1
9	Vijak M6X20	4	25	Sestavine desne stene	2
10	Kroglični ležaj z globokimi utori	1	26	Pravilna povezava	1
11	Ojačitveni tulec	1	27	Vijak M6X12	3
12	Levi tulec gredi	1	28	Nastavljivo ročno steblo z zaklepom	1
13	Leva stenska plošča	1	29	Pokrov	1
14	Leva povezava	1	30	Vijak M8X70	1
15	Vijak M6X16	3	31	Matica M6	8
16	Ploščato tesnilo	6

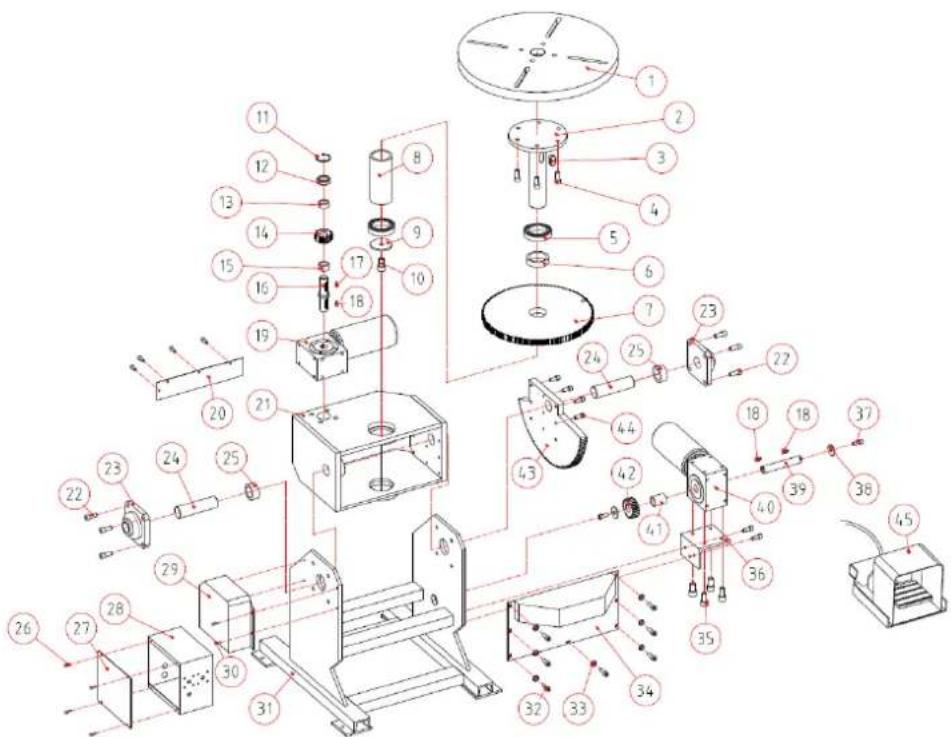

Risba in seznam delov MSW-WPA-500250

št.	Opis	Količina	št.	Opis	Količina
1	Delovna miza	1	24	Vreteno	2
2	Vreteno	1	25	Tulec gredi	2
3	Ploščati ključ 18x20	1	26	Vijak M4X12	8
4	Vijak M12X30	6	27	Zaščita električne omarice	1
5	Kroglični ležaj z globokimi utori	2	28	Električna škatla	1
6	Zgornji tulec gredi	1	29	Stranski pokrov	1
7	Velika oprema	1	30	Vijak M6X12	4
8	Spodnji tulec gredi	1	31	Okvir	1
9	Spodnja podloga	1	32	Vijak M5X10	7
10	Vijak M6X30	1	33	Pralni stroj	7
11	Pomladno pranje	1	34	Sprednja platnica	1
12	Kroglični ležaj z globokimi utori	1	35	Vijak M8X16	7
13	Zgornji tulec gredi (majhen)	1	36	Sedežna plošča	1
14	Majhna oprema	1	37	Vijak M10X20	2
15	Spodnji tulec gredi (majhen)	1	38	Ravna podložka	2
16	Gred	1	39	Gred menjalnika	1
17	Ključ	1	40	Menjalnik	1
18	Ključ	1	41	Distančna puša	1
19	Menjalnik	1	42	Gear	1
20	Zadnji blatnik	1	43	Sektorsko orodje	1
21	Glavni okvir telesa	1	44	Vijak M8X30	8
22	Vijak M12 X25	8	45	Nožni pedal	1
23	Ležaj	2
