РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SWG-SW30 MSW
Това ръководство за потребителя е преведено чрез машинен превод. Положихме всички усилия, за да гарантираме, че преводът е точен, но имайте предвид, че автоматизираните преводи не са перфектни и не са предназначени да заменят човешки преводачи. Официалната версия на ръководството за потребителя е на английски език. Всички разлики между преведената версия и оригиналния английски не са право обвързващи. Ако имате въпроси относно точността на превода, моля, вижте английската версия, която е официалната справка. Повече езикови версии са достъпни при заявка чрез info@expondo.com.
Технически данни
| Описание на параметъра Стойност на параметъра | |
| Име на продукта | Комплект машини за заваряване на тръби |
| Модел | MSW-SWG-SW30B |
| Напрежение [V] / Честота [Hz]Напрежение [V] / Ток [A] | Вход: 100-240 / 50-60Изход: DC 21 /1.3 |
| Мощност [W] | 350 |
| Диаметър назаваряван с [mm] | 20, 25, 32 |
| Макс. темп.[°C] | 320 |
| Класна защита | II |
| Размери (ширина х дължина х височина) [mm] | 75 x 300 x 145 |
| Тегло [kg] | 2,45 |
Цел
Продуктът е предназначен за свързване на пластмасови тръби, включително PP-R и PE материали. Предлага се в следните размери: 20 мм, 25 мм и 32 мм. Машината осигурява прецизен контрол на температурата, осигурявайки както безопасност, така и лекота на работа.
Инструкции за експлоатация
ВНИМАНИЕ!
- Винаги проверявайте външния капак на машината преди употреба. Не работете с машината, ако е повредена.
- Предотвратете навлизането на вода или други течности в машината. Избягвайте да използвате машината на открито в дъждовни дни.
• Дръжте запалими материали далеч от машината по време на работа.
- Силно се препоръчва на операторите да носят ръкавици за безопасност по време на работа.
- За да се гарантира безопасността и да се поддържа производителността на машината, само квалифицирани специалисти трябва да отварят машината или да регулират температурните настройки.
- Ако светлинният индикатор не се промени за продължителен период от време, машината може да работи неизправно. Спрете незабавно работа и изключете захранването.
-
Ако машината не функционира правилно, свържете се с производителя или с квалифициран специалист за ремонт.
-
Поставете машината сигурно върху стабилна повърхност. Инсталирайте подходящите нагревателни гнезда въз основа на необходимите спецификации на тръбите. Използвайте гаечен ключ, за да затегнете нагревателните гнезда върху дъската. Обикновено по-малките размери са разположени в предната част на нагревателната дъска.
- Свържете машината към заземен източник на захранване (Внимание: Осигурете правилно заземяване за безопасност). Червеният светлинен индикатор ще светне, за да покаже, че машината загрява. Когато зеленият индикатор светне, машината е готова за употреба.
- Отоплителни и свързващи тръби: Нарежете тръбата до желаната дължина. Поставете тръбата или фитинга в отоплителните гнезда за определеното време (вижте таблицата по-долу). Бързо отстранете тръбата и фитинга и ги вкарайте заедно до желаната дълбочина с равномерно движение без усукване.
| Спецификация (mm) | Времеза на гряване (s) | Дълбочина топене (mm) | Времеза ох лаждане (s) |
| 20 | 5 | 14 | 3 |
| 25 | 7 | 16 | 3 |
| 32 | 8 | 20 | 4 |
ЗАБЕЛЕЖКА Ако температурата на околната среда е под 5°C, увеличете времето за нагряване с 50%.
Изхвърляне на използвани устройства
Не изхвърляйте това устройство в общинските системи за отпадъци. Предайте го в пункт за рециклиране и събиране на електрически и електрически уреди. Проверете символа върху продукта, ръководството за употреба и опаковката. Пластмасите, използвани за конструирането на устройството, могат да бъдат рециклирани в съответствие с техните маркировки. Избирайки да рециклирате, вие допринасяте значително за опазването на околната среда.
Свържете се с местните власти за информация относно местното съоръжение за рециклиране.
Части


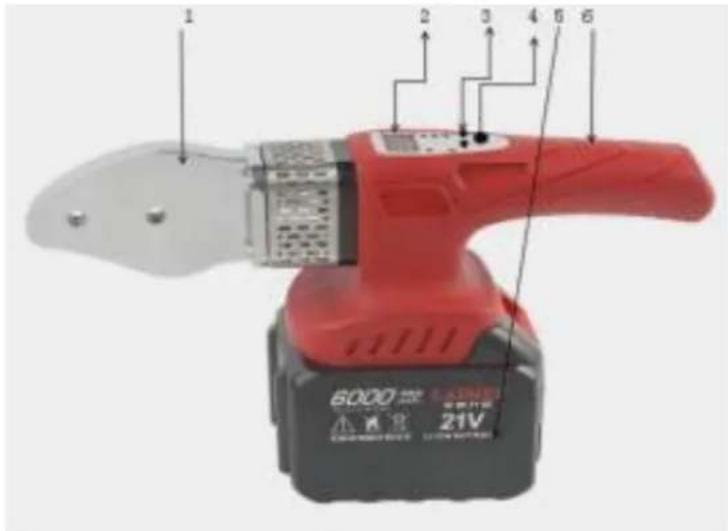

1 2 3 4 5 6 6000 21V1- Нагревателно табло
2- Екран на дисплея
ЗАБЕЛЕЖКА За ON/OFF бутон, натиснете веднъж, зада с тартирате машината. Задръжте за 5 секунди, задагоизключите (обозначенос "OFF" надисплея).


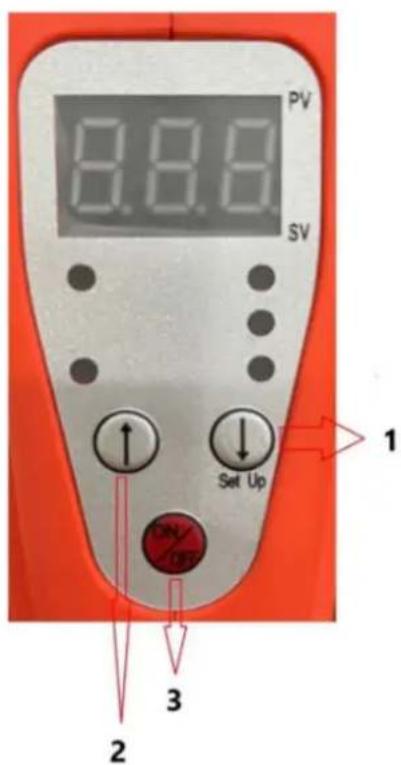

PV 8.8.8 SV Set Up 1 ON OFF 2 31- Бутон за намаляване на температурата
2- Бутон за повишаване на температурата
3- By ON/OFF
