BEDIENUNGSANLEITUNG SWG-SW30 MSW

Dieses Benutzerhandbuch wurde mit Hilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Genauigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist. Weitere Sprachversionen sind auf Anfrage über [e-mail] erhältlich.

Technische Daten

Beschreibung des Parameters Parameterwert
Produktname	Rohrschweißmaschinen-Sets
Modell	MSW-SWG-SW30B
Spannung [V] / Frequenz [Hz]	Eingang: 100-240 / 50-60
Spannung [V] / Strom [A]	Ausgang: DC 21 /1,3
Leistung [W]	350
Durchmesser der Schweißnaht [mm]	20, 25, 32
Max Temp. [°C]	320
Schutzklasse	II
Abmessungen (Breite x Länge x Höhe) [mm]	75 x 300 x 145
Gewicht [kg]	2,45

Zweck

Das Produkt ist für die Verbindung von Kunststoffrohren, einschließlich PP-R und PE, bestimmt. Er ist in den folgenden Größen erhältlich: 20 mm, 25 mm und 32 mm. Das Gerät gewährleistet eine präzise Temperaturregelung und bietet sowohl Sicherheit als auch Bedienungskomfort.

Betriebsanleitung

VORSICHT

• Überprüfen Sie vor dem Gebrauch immer die äußere Abdeckung des Geräts. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist.
• Verhindern Sie das Eindringen von Wasser oder anderen Flüssigkeiten in das Gerät. Vermeiden Sie es, das Gerät an regnerischen Tagen im Freien zu benutzen.
• Halten Sie brennbare Materialien während des Betriebs von der Maschine fern.
• Den Bedienern wird dringend empfohlen, bei der Arbeit Handschuhe zu tragen, um die Sicherheit zu gewährleisten.

• Um die Sicherheit zu gewährleisten und die Leistung des Geräts zu erhalten, sollten nur qualifizierte Fachleute das Gerät öffnen oder die Temperatureinstellungen anpassen.

• Wenn die Kontrollleuchte über einen längeren Zeitraum nicht leuchtet, kann es zu einer Fehlfunktion des Geräts kommen. Stellen Sie die Arbeit sofort ein und schalten Sie den Strom ab.

• Wenn das Gerät nicht ordnungsgemäß funktioniert, wenden Sie sich für Reparaturen an den Hersteller oder einen qualifizierten Fachmann.

• Stellen Sie das Gerät sicher auf eine stabile Unterlage. Installieren Sie die entsprechenden Heizmuffen entsprechend den erforderlichen Rohrspezifikationen. Verwenden Sie einen Schraubenschlüssel, um die Heizbuchsen auf der Platine festzuziehen. Im Allgemeinen werden kleinere Größen an der Vorderseite der Heizplatte angebracht.

• Schließen Sie das Gerät an eine geerdete Stromversorgung an (Achtung: Achten Sie aus Sicherheitsgründen auf eine ordnungsgemäße Erdung). Die rote Kontrollleuchte leuchtet auf, um anzuzeigen, dass das Gerät aufheizt. Wenn die grüne Kontrollleuchte aufleuchtet, ist das Gerät einsatzbereit.

• Heizungs- und Verbindungsrohre:

Schneiden Sie das Rohr auf die gewünschte Länge zu. Stecken Sie das Rohr oder den Fitting für die angegebene Dauer in die Heizmuffen (siehe Tabelle unten). Nehmen Sie Rohr und Fitting schnell ab und führen Sie sie mit einer gleichmäßigen Bewegung ohne Verdrehung bis zur gewünschten Tiefe zusammen.

Spezifikation (mm)	Aufheizzeit (s)	Schmelztiefe (mm)	Abkühlzeit (s)
20	5	14	3
25	7	16	3
32	8	20	4

HINWEIS Wenn die Umgebungstemperatur unter 5°C liegt, verlängern Sie die Aufheizzeit um 50%.

Entsorgung von Altgeräten

Entsorgen Sie dieses Gerät nicht über den Hausmüll. Geben Sie es bei einer Recycling- und Sammelstelle für Elektro- und Elektronikgeräte ab. Überprüfen Sie das Symbol auf dem Produkt, der Gebrauchsanweisung und der Verpackung. Die zur Herstellung des Geräts verwendeten Kunststoffe können entsprechend ihrer Kennzeichnung recycelt werden. Indem Sie sich für das Recycling entscheiden, leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Wenden Sie sich an die örtlichen Behörden, um Informationen über Ihre örtliche Recyclinganlage zu erhalten.

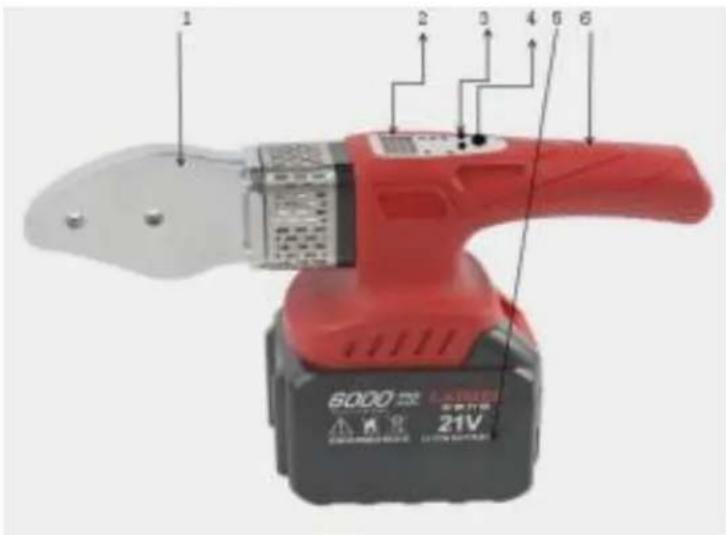

Teile

1 2 3 4 5 6 6000 21V

1- Heizungsbrett

2- Bildschirm

3- Einstellung Taste

4- Schalter

5- Batterie

6- Griff

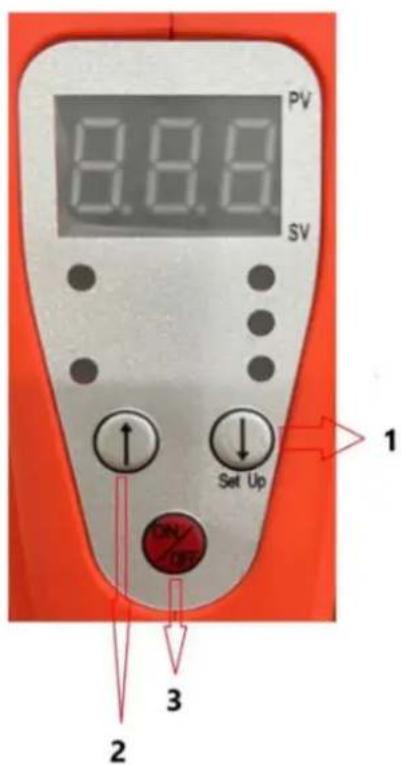

Produktstruktur

HINWEIS Bei der Taste ON/OFF ücken Sie einmal, um das Gerät zu starten. Halten Sie die Taste 5 Sekunden lang gedrückt, um das Gerät auszuschalten (angezeigt durch "OFF" auf dem Display).

PV 8.8.8 SV Set Up 1 ON OFF 2 3

1- Temperaturabwärts-Taste

2- Taste für Temperaturerhöhung

3- Schaltflächereff

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE
[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
