BRUKSANVISNING SWG-SW30 MSW

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Rörsvetsmaskiner set
Modell	MSW-SWG-SW30B
Spänning [V] / Frekvens [Hz]	Ingång: 100-240 / 50-60
Spänning [V] / Ström [A]	Utgång: DC 21 /1,3
Effekt [W]	350
Svetsdiameter [mm]	20, 25, 32
Max temp. [° C]	320
Isolationsklass	II
Mätt (bredd x längd x höjd) [mm]	75 x 300 x 145
Vikt [kg]	2,45

Ändamål

Produkten är designad för anslutning av plaströr, inklusive PP-R och PE material. Den finns i följande storlekar: 20 mm, 25 mm och 32 mm. Maskinen säkerställer exakt temperaturkontroll, vilket ger både säkerhet och enkel användning.

Bruksanvisning

FÖRSIKTIGHET

• Inspektera alltid maskinens ytterhölje före användning. Använd inte maskinen om den är skadad.
• Förhindra att vatten eller andra vätskor kommer in i maskinen. Undvik att använda maskinen utomhus under regniga dagar.
• Håll lättantändliga material borta från maskinen under drift.
• Operatörer rekommenderas starkt att bära handskar för säkerhets skull när de arbetar.
• För att garantera säkerheten och bibehålla maskinens prestanda bör endast kvalificerade fackmän öppna maskinen eller justera temperaturinställningarna.
• Om indikatorlampan inte ändras under en längre tid kan det hända att maskinen inte fungerar som den ska. Stoppa arbetet omedelbart och stäng av strömmen.

- Om maskinen inte fungerar korrekt, kontakta tillverkaren eller en kvalificerad fackman för reparationer.

1. Placera maskinen säkert på en stabil yta. Installera lämpliga värmeuttag baserat på de erforderliga rörspecifikationerna. Använd en skiftnyckel för att dra åt värmeuttagen på brädan. I allmänhet är mindre storlekar placerade på framsidan av värmebrädan.
2. Anslut maskinen till en jordad strömkälla (Varning: Se till att jordningen är korrekt). Den röda indikatorlampan tänds för att visa att maskinen värms upp. När den gröna indikatorlampan tänds är maskinen redo att användas.
3. Värme- och anslutningsrör: Kapa röret till önskad längd. Sätt in röret eller kopplingen i värmehylsorna under angiven tid (se tabellen nedan). Ta snabbt bort röret och kopplingen och sätt ihop dem till önskat djup i en stadig rörelse utan att vrida sig.

Specifikation (mm)	Uppvärmningstid(er)	Smältdjup (mm)	Kyltid(er)
20	5	14	3
25	7	16	3
32	8	20	4

NOTERA Om den omgivande temperaturen är under 5°C, öka uppvärmningstiden med 50 %.

Kassering av använda enheter

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.

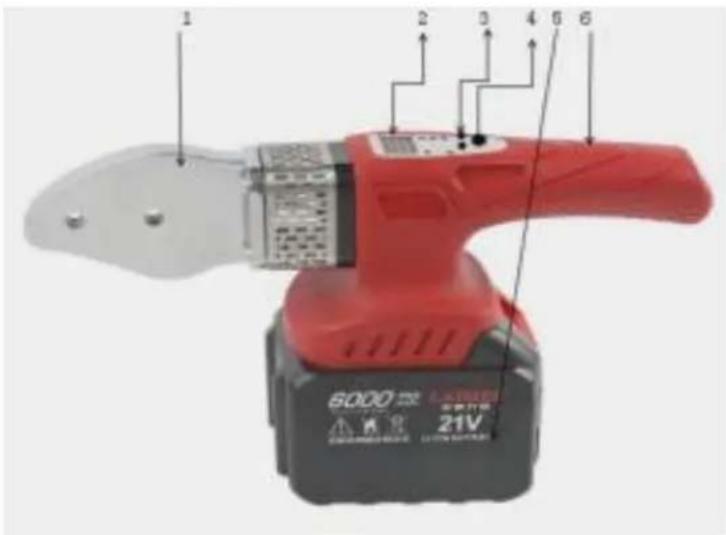

Delar

1 2 3 4 5 6 6000 21V

1- Värmebräda

2- Skärm

3- Inställningsknapp

4- Växla

5- Batteri

6- Handtag

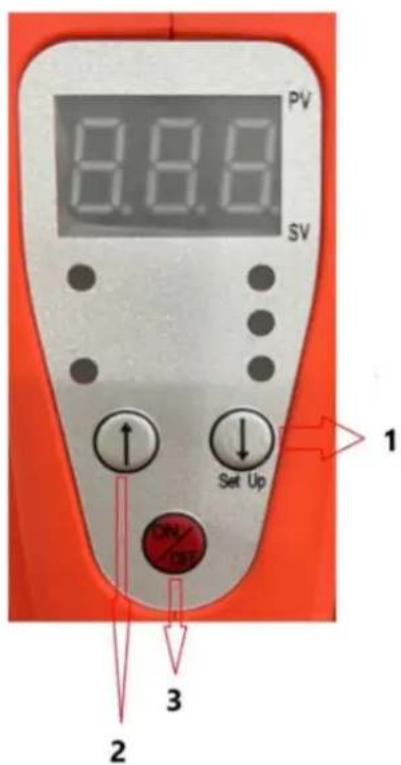

Produktstruktur

NOTERA För ON/OFF knappen, tryck en gång för att starta maskinen. Håll ned i 5 sekunder för att stänga av den (indikeras med "OFF" på displayen).

PV 8.8.8 SV Set Up 1 ON DST 2 3

1- Temperatur ned-knapp

2- Temperaturhöjningsknapp

3- KnappON/OFF
