MANUAL DE USUARIO SWG-SW30 MSW

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNINGENKEL

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

Este manual de usuario ha sido traducido mediante traducción automática. Hemos hecho todo lo posible para garantizar que la traducción sea precisa, pero tenga en cuenta que las traducciones automáticas no son perfectas y no están destinadas a reemplazar a los traductores humanos. La versión oficial del Manual del Usuario está en inglés. Cualquier diferencia entre la versión traducida y el original en inglés no es legalmente vinculante. Si tiene alguna pregunta sobre la exactitud de la traducción, consulte la versión en inglés, que es la referencia oficial. Están disponibles versiones en más idiomas previa solicitud a [e-mail].

Características técnicas

Descripción del parámetro	Valor del parámetro
Nombre del producto	Juegos de máquinas para soldar tubos
Modelo	MSW-SWG-SW30B
Voltaje [V] / Frecuencia [Hz]	Entrada: 100-240 / 50-60
Voltaje [V] / Corriente [A]	Salida: CC 21/1,3
Potencia [W]	350
Diámetro de soldadura [mm]	20, 25, 32
Temperatura máxima [°C]	320
Clase de protección	II
Dimensiones (Ancho x Largo x Alto) [mm]	75 x 300 x 145
Peso [kg]	2,45

Objetivo

El producto está diseñado para conectar tuberías de plástico, incluidos materiales PP-R y PE. Está disponible en los siguientes tamaños: 20 mm, 25 mm y 32 mm. La máquina garantiza un control preciso de la temperatura, proporcionando seguridad y facilidad de operación.

Instrucciones de funcionamiento

PRECAUCIÓN

• Inspeccione siempre la cubierta exterior de la máquina antes de usarla. No opere la máquina si está dañada.
• Evite que entre agua o cualquier otro líquido en la máquina. Evite utilizar la máquina al aire libre en días lluviosos.
• Mantenga los materiales inflamables lejos de la máquina durante su funcionamiento.
• Se recomienda encarecidamente a los operadores que utilicen guantes por seguridad mientras trabajan.
• Para garantizar la seguridad y mantener el rendimiento de la máquina, solo profesionales calificados deben abrir la máquina o ajustar la configuración de temperatura.
• Si la luz indicadora no cambia durante un período prolongado, es posible que la máquina funcione mal. Detenga el trabajo inmediatamente y apague la energía.

- Si la máquina no funciona correctamente, comuníquese con el fabricante o con un profesional calificado para realizar reparaciones.

1. Coloque la máquina de forma segura sobre una superficie estable. Instalar las tomas de calefacción adecuadas según las especificaciones de tubería requeridas. Utilice una llave para apretar los conectores de calefacción en la placa. Generalmente, los tamaños más pequeños se colocan en la parte delantera de la placa calefactora.
2. Conecte la máquina a una fuente de alimentación con conexión a tierra (Precaución: asegúrese de que haya una conexión a tierra adecuada para su seguridad). La luz indicadora roja se iluminará para mostrar que la máquina está calentando. Cuando se enciende la luz indicadora verde, la máquina está lista para usarse.
3. Tuberías de calefacción y conexión: Cortar el tubo a la longitud deseada. Inserte el tubo o el accesorio en las tomas de calefacción durante el tiempo especificado (consulte la tabla siguiente). Retire rápidamente el tubo y el accesorio e insercellos juntos hasta la profundidad requerida con un movimiento constante y sin girar.

Especificación (mm)	Tiempo de calentamiento (s)	Profundidad de fusión (mm)	Tiempo de enfriamiento (s)
20	5	14	3
25	7	16	3
32	8	20	4

NOTA Si la temperatura ambiente es inferior a 5 °C, aumente el tiempo de calentamiento en un 50%.

Eliminación de dispositivos usados

No deseche este dispositivo en los sistemas de residuos municipales. Entrégalo en un punto de recogida y reciclaje de aparatos eléctricos y eléctricos. Compruebe el símbolo en el producto, el manual de instrucciones y el embalaje. Los plásticos utilizados para construir el dispositivo se pueden reciclar de acuerdo con sus marcados. Al elegir reciclar estás haciendo una contribución significativa a la protección de nuestro medio ambiente.

Comuníquese con las autoridades locales para obtener información sobre su instalación de reciclaje local.

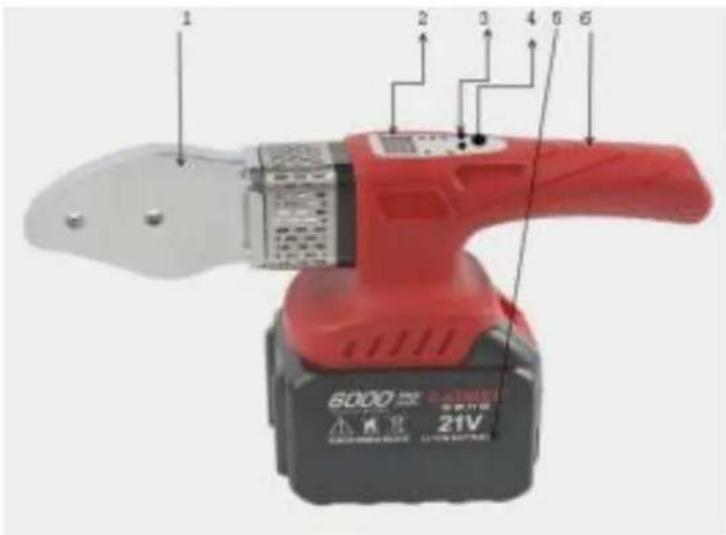

Regiones

1 2 3 4 5 6 6000 小家电 21V

1- Placa de calefacción

2- Pantalla de visualización

3- Botón de configuración

4- Interruptor

5- Batería

6- Agarradero

Estructura del producto

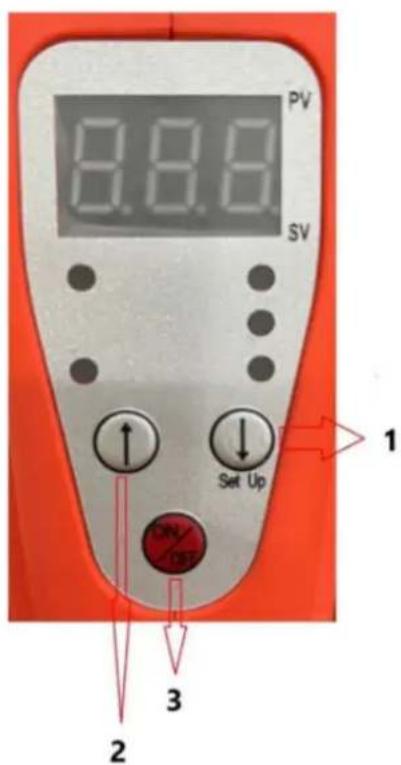

NOTA Para el ON/OFF ó n, presione una vez para iniciar la máquina. Manténgalo presionado durante 5 segundos para apagarlo (indicado por “OFF” en la pantalla).

PV 8.8.8 SV Set Up 1 ON DST 2 3

1- Botón para bajar la temperatura

2- Botón de aumento de temperatura

3- Botón ON/OFF
