GEBRUIKSAANWIJZING SWM-1000S MSW

KÄYTTÖOHJE GEBRUIKSAANWIJZING BRUKSANVISNING

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke vertalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie. Versies in andere talen zijn op aanvraag verkrijgbaar via [e-mail].

1. Symbolen

Lees de gebruiksaanwijzing.

Recyclebaar product.

Het product voldoet aan de eisen van relevante veiligheidsnormen.

Lichaamsbedekkende beschermingskleding dient te worden gebruikt.

Let op! Draag veiligheidshandschoenen.

Draag een veiligheidsbril

Draag veiligheidsschoenen.

Let op! Het hete oppervlak kan voor verbranding (en) zorgen!

Let op! Brand- of explosiegevaar.

Let op! Schadelijke dampen, vergiftigingsgevaar. Gassen en dampen kunnen de gezondheid schaden. Tijdens het lassen ontstaan gassen en lasdampen. Het inademen van deze substanties kan schadelijk zijn voor de gezondheid.

Gebruik een lasmasker met een geschikt filterscherm.

LET OP! Schadelijke straling van de lasboog

Raak de onderdelen onder spanning niet aan

LET OP! De illustraties in deze handleiding dienen alleen ter referentie en kunnen op bepaalde details afwijken van het daadwerkelijke product.

3. Algemene beschrijving

De handleiding is bedoeld om te helpen bij een veilig en betrouwbaar gebruik. Het product is ontworpen en vervaardigd met behulp van de nieuwste technologieën en componenten in strikte overeenstemming met de technische indicaties en met inachtneming van de hoogste kwaliteitsnormen.

LEES EN BEGRIJP DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U MET DE WERKZAAMHEDEN BEGINT.

Om een lange en betrouwbare werking van het apparaat te garanderen, moet u het op de juiste manier bedienen en onderhouden volgens de richtlijnen in deze handleiding. De technische gegevens en specificaties in deze handleiding zijn up-to-date. De fabrikant behoudt zich het recht om wijzigingen aan te brengen om de kwaliteit te verbeteren. Rekening houdend met de technische vooruitgang en de mogelijkheid om geluid te verminderen, is de eenheid zo ontworpen en gebouwd dat risico's als gevolg van geluidsemissies tot het laagst mogelijke niveau worden beperkt.

4. Algemene gebruiksaanwijzing

a) Het apparaat moet worden gebruikt in overeenstemming met het beoogde doel, met inachtneming van de gezondheids- en veiligheidsvoorschriften en de beperkingen die voortvloeien uit de gegevens op het typeplaatje (IP-niveau, bedrijfscyclus, voedingsspanning, enz.)
b) Open het apparaat niet, want dan vervalt de garantie en kunnen blootliggende onderdelen exploderen en letsel veroorzaken.
c) De fabrikant is niet aansprakelijk voor technische wijzigingen aan het apparaat of voor materiële schade die voortvloeit uit de invoering van deze wijzigingen.
d) Als het apparaat niet goed functioneert, neem dan contact op met het servicecentrum.

e) Dek de ventilatiesleuven van het apparaat niet af - plaats het lasapparaat op een afstand van 30 cm van de omringende voorwerpen.
f) Het lasapparaat mag niet dicht bij het lichaam pf onder de arm worden gehouden.
g) Het apparaat moet tijdens gebruik geaard zijn.
h) Wanneer de LED voor thermische overbelasting tijdens de werking van het apparaat gaat branden, moet u de werking onmiddellijk stoppen en wachten tot het apparaat is afgekoeld.
i) Wanneer het apparaat gedurende lange tijd of met een hoge stroomsterkte wordt gebruikt, schakel de voeding dan pas uit nadat het apparaat is afgekoeld.
j) Schakel het apparaat niet uit tijdens het lassen!
k) Onderhoud het apparaat regelmatig en ontdoe het van stof aan de binnenkant.

5. Productdoel

Het product is een gereedschap dat is ontworpen voor het verbinden van buizen en verbindungselementen van thermoplastische materialen door middel van lassen.

Het product is uitsluitend bedoeld voor huishoudelijk gebruik en mag niet worden gebruikt voor professionele doeleinden, zoals in fabrieken of bij winstgevende werkzaamheden.

De gebruiker is aansprakelijk voor alle schade die voortvloeit uit onbedoeld gebruik van het apparaat.

6. Werking van het apparaat

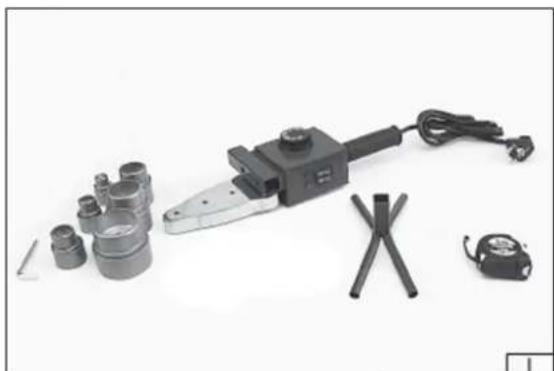

Het product wordt compleet geleverd en hoeft niet gemonteerd te worden. Wordt geleverd met pijpadapters en een steun.

MSW-SWM-1800P

6.1. Algemene instructies

Controleer voordat u met de werkzaamheden begint of de behuizing, het netsnoer, de stekker en eventuele verlengsnoeren onbeschadigd zijn. Maak het gereedschap en de ventilatiesleuven indien nodig schoon. Gebruik geen metalen gereedschappen om het lasapparaat schoon te maken, omdat deze de verbindingselementen of de verwarmingskop kunnen beschadigen. Indien er schade wordt geconstateerd, dient u het gebruik onmiddellijk te staken.

Aandacht! Schakel het gereedschap altijd uit en haal de stekker uit het stopcontact voordat u werkzaamheden uitvoert, zoals het vervangen van buisadapters of het reinigen.

6.2. Installatie van pijpadapters (Bovenstaande afbeelding II)

Kies de adapterset die past bij de gewenste diameter. Zorg ervoor dat de contactvlakken tussen de verwarmingskop en de adapters schoon zijn. Bevestig de adapters stevig aan beide zijden van de verwarmingskop. Houd bij het positioneren van de adapters rekening met de richtlijn dat kleinere adapters dichter bij het uiteinde van de kop moeten worden geïnstalleerd. De rand van elke adapter moet binnen de grenzen van de verwarmingskop blijven.

Er mag slechts één adapterdiameter tegelijk worden geïnstalleerd.

6.3. Verwarming

MSW-SWM-1800P

Zodra de installatie is voltooid, plaatst u het lasapparaat op de steun (III). Zorg ervoor dat de buisadapters en de verwarmingskop niet in contact komen met andere voorwerpen. Stel de juiste temperatuur in met de knop (IV). Bij het kiezen van de temperatuur dient u rekening te houden met de informatie in de specificaties van de te lassen materialen. Sluit de stekker van het netsnoer aan op het lichtnet. Schakel de stroom in door de juiste instelschakelaars (V) te selecteren. Voor kleinere diameters kan het vermogen van 750 W worden gebruikt, hiervoor drukt u op één van de

knoppen, bij grotere diameters aangesloten elementen kiest u het vermogen van 1500 W, hiervoor drukt u op beide knoppen.

Het thermostaatlampje gaat branden, dit betekent dat het opwarmen is begonnen. Het lampje gaat uit zodra het opwarmen voltooid is. Het lassen is gereed voor gebruik.

MSW-SWM-1000S

Zodra de installatie is voltooid, plaatst u het lasapparaat op de steun (III). Zorg ervoor dat de buisadapters en de verwarmingskop niet in contact komen met andere voorwerpen. Stel de juiste temperatuur in met de knop (IV). Bij het kiezen van de temperatuur dient u rekening te houden met de informatie in de specificaties van de te lassen materialen. Sluit de stekker van het netsnoer aan op het lichtnet. Het thermostaatlampje gaat branden, dit betekent dat het opwarmen is begonnen. Het lampje gaat uit zodra het opwarmen voltooid is. Het lassen is gereed voor gebruik.

6.4. Lassen

De te lassen elementen moeten worden gereinigd van vuil, vocht en stof.

Zodra het verwarmingsproces is voltooid, plaatst u een buis of verbindingselement op de adapter (V). Plaats één onderdeel op de adapter en het andere onderdeel in de adapter, zodat er een klein verschil ontstaat in de diameter van de elementen die gelast worden.

Laat de elementen gedurende de in de tabel aangegeven tijd op de adapter zitten. Vervolgens moeten de gelaste elementen uit de adapters worden gehaald en met elkaar worden verbonden door ze in elkaar te steken. Plaats de elementen niet dieper dan de grens van het te verwarmen oppervlak. Laat de verbinding afkoelen en voorkom vervorming.

Schakel het lasapparaat uit en haal de stekker uit het stopcontact nadat u klaar bent met de werkzaamheden. Leg het op de steun totdat het volledig is afgekoeld. Verwijder de pijpadapters en voer onderhoud uit aan het gereedschap en de adapters.

7. Beschikbaarheid

Verwijdering van de verpakking

Bewaar al het verpakkingsmateriaal (karton, plastic strips en piepschuim) om ervoor te zorgen dat het apparaat beschermd is tijdens verzending, mocht het nodig zijn om het naar een servicecentrum te sturen!

Afvoer van gebruikte apparaten

Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de productie van het apparaat zijn gebruikt, kunnen volgens de markeringen worden gerecycled. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.

8. Transport en opslag

Tijdens transport dient het apparaat beschermd te worden tegen schokken en omvallen en dient deze niet 'ondersteboven' te staan. Het apparaat dient te worden opgeslagen in een goed geventileerde ruimte met droge lucht en waar geen gassen voorkomen die corrosie kunnen veroorzaken.

9. Reiniging en onderhoud

Reparaties mogen uitsluitend worden uitgevoerd door erkende servicecentra en uitsluitend met originele reserveonderdelen. Dit garandeert een veilige en betrouwbare werking van het product.

ATTENTIE! Zorg ervoor dat het product is losgekoppeld van de netvoeding voordat u aanpassingen, service of onderhoud uitvoert. Nadat u deze handelingen hebt uitgevoerd, beoordeelt u de technische staat van het product door een externe inspectie van de belangrijkste onderdelen, waaronder de behuizing en de handgreep, het netsnoer en de stekker, de werking van de aan/uit-schakelaar, de reinheid van de ventilatiesleuven, vonken bij de borstels en het geluidsniveau van de lagers en tandwielen tijdens het gebruik. Controleer ook de opstartprestaties en soepelheid.

Gedurende de garantieperiode mag u het product niet demonteren of onderdelen vervangen. Hierdoor vervalt de garantie. Eventuele onregelmatigheden die tijdens de inspectie of het gebruik van het gereedschap worden geconstateerd, moeten door een professionele reparatieservice worden verholpen. Reinig na gebruik de behuizing, ventilatiesleuven, schakelaars, hulphandgreep en beschermkappen met perslucht (maximaal 0,3 MPa), een borstel of een doek. Vermijd chemische reinigingsmiddelen. Veeg gereedschap en handvatten af met een schone, droge doek.
