1. Símbolos

É necessário ler as instruções de utilização.

Produto reciclável.

O produto cumpre os requisitos das normas de segurança aplicáveis.

Deve usar-se vestuário de proteção em todo o corpo.

Atenção! Coloque luvas de proteção.

Use óculos de proteção.

Use calçado de proteção.

Atenção! A superfície quente pode provocar queimaduras.

Atenção! Risco de incêndio ou explosão.

Atenção! Vapores nocivos, perigo de intoxicação. Os gases e vapores podem ser nocivos para a saúde. Durante o processo de soldadura são libertados gases e vapores de soldadura. A inalação destas substâncias pode ser perigosa para a saúde.

É necessário usar uma máscara de soldadura com o devido nível de escurecimento do filtro.

ATENÇÃO! Radiação nociva do arco de soldadura

É proibido tocar nas peças sob tensão

ATENÇÃO! As ilustrações deste manual de instruções servem apenas de referência e podem diferir do produto real em alguns pormenores.

2. Dados técnicos

Descrição do parâmetro Valor do parâmetro
Nome do produto Máquina de solda de tubos
Modelo	MSW-SWM-1800P	MSW-SWM-1000S
Tensão nominal de entrada [V] / frequência [Hz] 230 / 50
Potência [W] 1750 800
Temperatura máx. [ °C ] 320
Diâmetro de soldagem [mm] 20, 25, 32, 40, 50, 63
Classe IP IPXO
Classe de isolamento
Dimensões (largura x profundidade x altura) [cm] 110*380*80 140*350*60
Peso [kg] 2,15 1,8

3. Descrição geral

O manual destina-se a ajudar a uma utilização segura e fiável. Este produto foi projetado e elaborado estritamente de acordo com indicações técnicas, usando as tecnologias e componentes mais recentes, mantendo os mais elevados padrões de qualidade.

LER ATENTAMENTE E COMPREENDER ESTE MANUAL ANTES DE INICIAR OS TRABALHOS.

Para garantir o funcionamento duradouro e fiável do aparelho, certifique-se de que o utiliza e mantém corretamente, seguindo as orientações deste manual de instruções. Os dados técnicos e as especificações constantes deste manual estão atualizados. O fabricante reserva-se o direito de efetuar alterações para melhorar a qualidade. Tendo em conta o progresso técnico e a possibilidade de reduzir o ruído, a unidade é concebida e construída de forma a que os riscos resultantes das emissões sonoras sejam reduzidos ao nível mais baixo possível.

4. Instruções gerais de uso

a) O aparelho deve ser utilizado de acordo com o fim a que se destina, respeitando as normas de saúde e segurança e as restrições resultantes dos dados da placa de características (grau de proteção, ciclo de funcionamento, tensão de alimentação, etc.).
b) Não abra a unidade, pois isso anulará a garantia; além disso, a explosão de peças expostas pode causar ferimentos.
c) O fabricante não será responsável por alterações técnicas no equipamento ou danos materiais resultantes da introdução dessas alterações.
d) Se o equipamento apresentar mau funcionamento, entre em contato com o centro de serviço.
e) Não cobrir as aberturas de ventilação do aparelho - colocar o soldador a uma distância de 30 cm dos objetos circundantes.

f) A máquina de soldar não deve ser segurada debaixo do braço ou perto do corpo.
g) O aparelho deve ser ligado à terra durante o funcionamento.
h) Quando o LED de sobrecarga térmica se acende durante o funcionamento do aparelho, interromper imediatamente o funcionamento e esperar que o aparelho arrefeça.
i) Quando o aparelho for utilizado durante um longo período de tempo ou com uma corrente elevada, desligar a alimentação elétrica apenas depois de o aparelho ter arrefecido.
j) Não desligar o aparelho durante a soldadura!
k) Efetuar regularmente a manutenção da unidade e limpar o pó do interior da unidade.

5. Finalidade do produto

O produto é uma ferramenta projetada para conectar tubos e elementos de conexão feitos de materiais termoplásticos por meio de soldagem.

O produto foi projetado exclusivamente para uso doméstico e não deve ser aplicado para fins profissionais, ou seja, em fábricas ou para trabalhos lucrativos.

O utilizador é responsável por quaisquer danos resultantes de uma utilização não intencional do dispositivo.

6. Funcionamento do aparelho

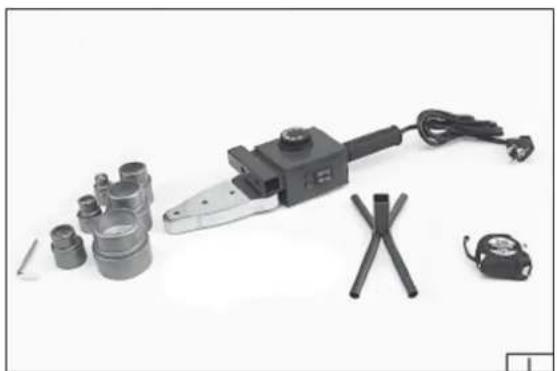

O produto é fornecido completo e não requer montagem. É fornecido com adaptadores de tubo e um suporte.

MSW-SWM-1800P

6.1. Instruções gerais

Antes de começar a trabalhar, certifique-se de que o gabinete, o cabo de alimentação, o plugue e quaisquer cabos de extensão não estejam danificados. Limpe a ferramenta e as aberturas de ventilação conforme necessário. Não utilize ferramentas metálicas para limpar o soldador, pois elas podem danificar os elementos de conexão ou o cabeçote de aquecimento. Caso encontre algum dano, interrompa o uso imediatamente.

Atenção! Sempre desligue a ferramenta e desconecte-a da tomada antes de executar qualquer tarefa, como substituir adaptadores de canos ou limpar.

6.2. Instalação de adaptadores de tubos (Figura II acima)

Escolha o conjunto de adaptadores que corresponde ao diâmetro necessário. Certifique-se de que as superfícies de contato entre o cabeçote de aquecimento e os adaptadores estejam limpas. Fixe firmemente os adaptadores em ambos os lados do cabeçote de aquecimento. Ao posicionar os adaptadores, siga a orientação de que adaptadores menores devem ser instalados mais próximos do final da cabeça. A borda de cada adaptador deve permanecer dentro do limite da cabeça de aquecimento.

Somente um diâmetro de adaptadores pode ser instalado por vez.

6.3. Aquecimento

MSW-SWM-1800P

Após a conclusão da instalação, coloque a soldadora sobre o suporte (III). Certifique-se de que os adaptadores de tubo e a cabeça de aquecimento não estejam em contato com outros objetos. Ajuste a temperatura adequada através do botão (IV). A escolha da temperatura deve ser orientada pelas informações fornecidas na especificação dos materiais a serem soldados. Conecte o plugue do cabo de alimentação à rede elétrica. Ligue a energia selecionando os interruptores de

configuração apropriados (V). Para diâmetros menores, pode ser utilizada a potência de 750 W, para isso, pressione um dos botões, no caso de diâmetros maiores, elementos conectados, escolha a potência de 1500 W, para isso pressione ambos os interruptores.

A lâmpada do termostato acende, o que significa que o aquecimento começou. A luz apaga-se quando o aquecimento é concluído. A soldagem está pronta para operação.

MSW-SWM-1000S

Após a conclusão da instalação, coloque a soldadora sobre o suporte (III). Certifique-se de que os adaptadores de tubo e a cabeça de aquecimento não estejam em contato com outros objetos. Ajuste a temperatura adequada através do botão (IV). A escolha da temperatura deve ser orientada pelas informações fornecidas na especificação dos materiais a serem soldados. Conecte o plugue do cabo de alimentação à rede elétrica. A lâmpada do termostato acende, o que significa que o aquecimento começou. A luz apaga quando o aquecimento é concluído. A soldagem está pronta para operação.

6.4. Soldagem

Os elementos a serem soldados devem estar limpos de qualquer sujeira, umidade e poeira.

Após a conclusão do processo de aquecimento, coloque um tubo ou elemento de conexão no adaptador (V). Coloque uma parte no adaptador e a outra no adaptador de modo que haja uma ligeira diferença no diâmetro dos elementos a serem soldados.

Deixe os elementos no adaptador pelo tempo indicado na tabela. Em seguida, os elementos soldados devem ser removidos dos adaptadores e conectados inserindo-os um no outro. Não insira os elementos mais profundamente do que o limite da área aquecida. Deixe a conexão esfriar, evitando qualquer deformação.

Após concluir o trabalho, desligue a máquina de solda e desconecte-a da rede elétrica. Coloque-o no suporte até esfriar completamente. Remova os adaptadores de tubo e faça a manutenção da ferramenta e dos adaptadores.

7. Disposição

Eliminação da embalagem

Guarde todo o material de embalagem (cartão, tiras de plástico e espuma de poliestireno) para garantir a proteção da unidade durante o transporte, caso seja necessário enviá-la para um centro de assistência!

Não eliminar este aparelho nos sistemas de resíduos urbanos. Entregue-o a um ponto de reciclagem e recolha de aparelhos elétricos e eletrodomésticos. Verifique o símbolo no produto, no manual de instruções e na embalagem. Os plásticos usados para construir o dispositivo podem ser reciclados seguindo suas marcações. Ao optar por reciclar, está a dar um contributo significativo para a proteção do nosso ambiente.

Contactar as autoridades locais para obter informações sobre as instalações de reciclagem locais.

8. Transporte e armazenamento

Durante o transporte, o dispositivo deve ser protegido de choques e quedas, bem como não se deve colocá-lo "de pernas para o ar". O dispositivo deve ser mantido numa divisão bem ventilada onde haja ar seco e não haja gases corrosivos.

9. Limpeza e manutenção

Os reparos devem ser realizados somente por centros de serviço autorizados, utilizando exclusivamente peças de reposição originais. Isso garante a operação segura e confiável do produto.

ATENÇÃO! Antes de realizar qualquer ajuste, serviço ou manutenção, certifique-se de que o produto esteja desconectado. Após concluir essas operações, avalie a condição técnica do produto por meio de uma inspeção externa dos principais componentes, incluindo o corpo e a alça, o cabo de alimentação e o plugue, a funcionalidade do interruptor de alimentação, a limpeza das aberturas de ventilação, a centelhamento das escovas e o nível de ruído dos rolamentos e engrenagens durante a operação. Verifique também o desempenho e a suavidade da inicialização.

Durante o período de garantia, não desmonte o produto nem substitua nenhuma peça, pois isso anulará a garantia. Quaisquer irregularidades encontradas durante a inspeção ou operação da ferramenta devem ser tratadas por um serviço de reparo profissional. Após o uso, limpe o gabinete, as aberturas de ventilação, os interruptores, a alça auxiliar e as proteções com ar comprimido (máximo de 0,3 MPa), uma escova ou um pano, evitando produtos de limpeza químicos. Limpe ferramentas e cabos com um pano limpo e seco.
