GEBRUIKSAANWIJZING DPSW-220-02 MSW

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen Niet perfect+zijn en Niet bedoeld+zijn om menselijk vertalers te verrangen. De officièle versie van de gebruikershandleiding is in het Engels. Eventuele verschillen:tussen de vertaalde versie en de originele Engelse versie zichniet juridischbindend. Als u vragen heb't over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officièlereferentie. Versies in andere talen zichn op aanvraag verkrijgbaar via [e-mail].

II. Veiligheidsinstructies

Algemene voorzorgsmaatregelen

1. Koppel de stroomkabel los Voorhat u een onderdeel van het apparatus demonteert.
2. De bestuurder is verantwoordelijk voor het naleven van de aanbevelingen van de autofabrikant met betrekking tot de bescherming van elektrische en elektronische systemen (bijv. autocomputer, radio, alarm, airbag).
3. Voordat u onderhoud uitvoert, moet u ervoor zorgen dat de stroomvoorziening en eventuele persluchtbronnen zijn losgekoppeld en de druk is afgelaten.
4. Houd er rekening mee dat elektroden, Armen en andere geleidende onderdelen hoge temperaturen können bereiken en nog lang heet hunnen blijven nadat het apparaat isuitgeschakeld. Voorzichtig behandelen om brandwonden te voorkomen.
5. Regelmatigpreventief onderhoud is essentieel voor een veilige werking.

Voorzorgsmaatregelen voor elektriciteit

1. Zorg ervoor dat het apparaat goed geaard is en dat de aardingsverbinding stevig vastzit.
2. Controller of de werkbank ook geaard is.
3. Vermijd direct contact met de te階段en metalen onderdelen zonder de juiste bescherming en werk nooit met natte kleding.
4. Raak het lasgebied Niet aan tijdens het loosen.
5. Vermijd{lssen in extreem vochtige omgevingen of op natte vloeren.
6. Gebruik het apparaat Niet met beschadigde of versleten kabels. Zorg ervoor dat de isolatie intact is en dat de verbindingen goed vastzitten.
7. Schakel het apparatusaat uit voordat u de elektroden verwangt.
8. Koppel het apparaat alkijd los van de stroombron voordat u het inspecteert of repareert.

Oog-en lichaamsbescherming

1. Bescherm uzelfijdens het alles gegen elektrische vlambogen door beschermende kleding te dragen, zoals leren handschoenen, lasschorten, veiligheidsschoenen en een lashelm of -bril om straling en vuil te filteren. Ook bij slijp- en hamerwerkzaamheden is oogbescherming vereist.
2. Draag geen metalen sieraden, ringen of horloges, odomat deze stroom konnen geleiden en brandwonden konnen veroorzaken.
3. Alle beschemkappen op de machine要去en in goede staat zich en goed vastzitten.
4. Kijk nooitrechtstreeks in een lasboog zonder oogbescherming.
5. Bescherm de omgeving gegen lasvonden reflecties.

Voorzorgsmaatregelen gegen rook en gas

• Bij laswerkzaamheden können giftige dampen en metaalstof vrijkomen. Gebruik de machine in een geventileerde ruimte die is uitgerust met rookafzuiigsystemen.
• De operator要去en ademhalingsmanker dragen ter bescherming gegen het inademen van rook.
  Zorg ervoor dat de lasmaterialen schoon en ontvet zijn om de productie van giftige gassen te beperken.

Brandveiligheidsmaatregelen

1. Zorg ervoor dat vonden geen brandbare materialen in de buurt konnen ontsteken.
2. Zorg ervoor dat brandblussers toegankelijk zijn voor de gebruiker.
3. Gebruik de machine in een goed geventileerde ruimte.
4. Las Niet op containers waarin brandbare of ontvlambare materialen hebben gezeten, zichs als ze leeg lijken.
5. Vermijd{lassen in ruimtes met ontvlambare gassen of brandstofdampen.

Elektromagnetische compatibiliteit

Bij gebruik van de puntlasser:

• Zorg ervoor dat er geen stroomkabels, bedieningskabels, telefoonlijnen, radio-/tvontvangers, horloges, mobiele telefoons, magneetkaarten, computers of andere elektronische apparaten in de buurt়.
• Houd een afstand van minimaal 3 meter aan tussen het apparaat en Personen die actieve medische hulpmiddelen gebruiken (bijvoorbeeld pacemakers, gehoorapparaten).
  Zorg voor extra afterschering als er in bezelfde omgeving ook andere elektronische apparaten worden gezruikt.

III. Toepassingsgebied

De mini-puntlasmachine met deukverwijderaar is ontworpen voor:

Puntlassen vankleine metalen onderdelen.
- Het repareren vankleine deuken in autoplaatwerk.
- Werken met diverse lasconnectoren, waaronder trekhaken en gegolfde draden.

Let op: Dit apparaat is bedoeld voorkleine, Niet-structurele reparaties. Vermijd het gebruik ervan voor zware toepassenen of op zeer sterke structurele componenten.

De fabrikant is Niet aansprakelijk voor schade aan Personen of goederen die het gevolg is van onjuist gebruik van de machine in de volgende geallen:

• Het Niet opvolgen van de aanbevelingen in deze gebruiksaanwijzing.
• Gebruik van andere accessoires dan die welke door ons bedrijf zich geleverd.

IV. Beschrijving van het apparatus

De mini-deukpuntlasmachine besteht uit de volgende onderdelen:

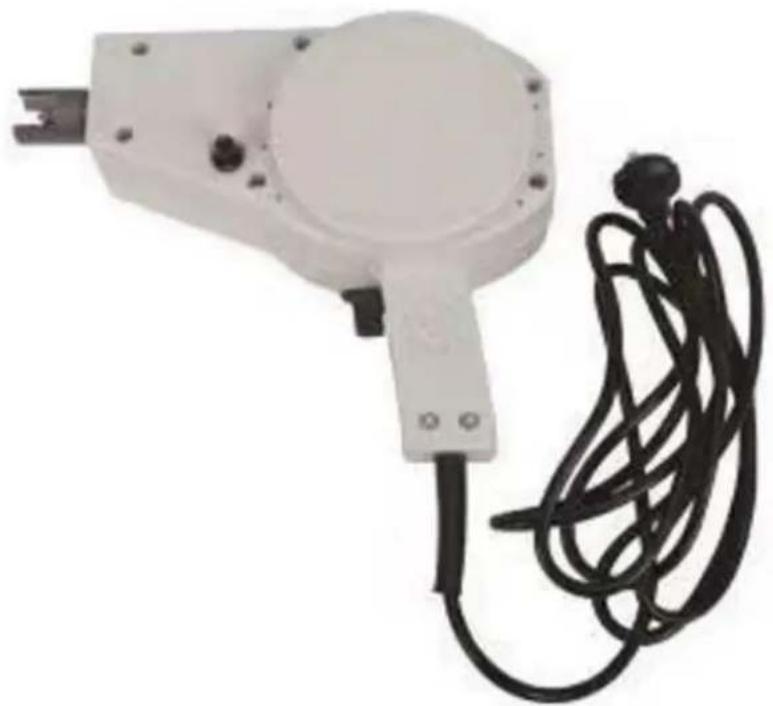

• Hoofdlaseenheid : Het primaire apparaat waarin het lasmechanisme is ondergebracht, met een handgreep en een trekker.
• Trekhamer : Wordt gebruikt om deuken te trekken; wordt bevestigd aan lasconnectoren.
  Lasconnectoren : Diverse connectoren voor verschillende soorten reparaties, waaronder:

。 Ronde meson connectoren
Lasaalddconnectoren
Gegolfde draad
Trekhaken en zesklawt-rekhaken voor specifieke deukverwijderingstaken

• Verbruiksartikelen : Omvat lasnaalden, koperen ringen en mesonnen, die worden gezruikt tijdens laswerkzaamheden.

V. Voorbereiding voor gebruik

1. Inspecteer het apparaat :

O Controller of alle onderdelen aanwezig en onbeschadigd zich. Raadpleeg de paklijst voor de inventaris.
O Controller het netsnoer, de handgreep en de aansluitingen op zichtbare slijtage of schade.

1. De werkkuimte instellen :

Zorg voor een schone, stabiele en goed geventilerde ruimte.
Plaat het apparaat zich bij het stopcontact en binnen handbereik van de plek die gerepareererd要去 worden.

1. Maak het apparaat maar :

o Bevestig de juiste lasconnector op basis van de taak. Gebruik bijvoorbeeld de ronde meson voor grotere deuken en de lasnaald voorkleinere oppervlakken.
O Sluit het apparaat aan op een compatibele stroombron.

4. Bereid het oppervlak voor :

Maak het metaaloppervlak schoon door vuil, vet en verf te verwijderen van het te lessen gebied. Een schoon oppervlak zorgt voor een betere hechtig en een sterkere las.

VI. Werken met het apparatus

Mesonfunctie

De mesonfunctie is ontworpen voor het repareren van deuken op een punt. Volg deze stappen voor effectief gebruik:

1. Bereid het oppervlak voor :

Verwijder roest en verf van het deukje, zodat de remblokken goed contact makes met het metalen oppervlak.

2. Installer de mesonelektrode :

Bevestig de mesonelektrode aan het laspistol.
- Plaats de pad op de elektrode en positioneer deze loodrecht op het metalen oppervlak.

3. Las het meson :

Druk op de schakelaar van het laspistool om het meson aan het metaal vast te zetten. Zorg ervoor dat het stevig vastgelast is.

4. Trek de deuk:

Bevestig de multifunctionele trekhamer aan de mesonpad.
Trek stevig aan de hamer om het gedeukte deel van het metaal op te tillen.

5. Verwijder het meson :

Zodra het metaal voldoende is losgetrokken, draait u de hamer om het meson los te make n en te verwijderen.

Golvende lijnfunctie

De golvende lijnfunctie is ideaal voor het repareren van lange, smalle deuken. Volg deze stappen voor effectief gebruik:

1. Bereid het oppervlak voor :

Verwijder roest en verf van het deukje, zodate er goed contact is tussen de elektronde en het metalen oppervlak.

2. Installeer de golvende lijnelektrode :

Bevestig de golvende elektrode aan het laspistol.
O Plaats de golvende draad horizontal langs het deukje.

3. Las de golvende draad :

Las elke lus van de golvende draad aan het gedeukte metalen oppervlak en bevestig ze een voor een over de lenghte van de deuk.

4. Bevestig de multi-haak :

Bevestig de multihaak aan de multifunctionele trekhamer.
Maak de haken vast aan de lussen van de golvende draad.

5. Trek de deuk :

Trek stevig aan de hamer totdat de deuk voldoende is opgetild en hersteld.

Nagels functie

De spijkerfunctie is bedoeld voor het repareren van enkelvoudige deuken. Volg deze stappen om het effectief te gebruiken:

1. Bereid het oppervlak voor :

Verwijder roest en verf van het gedeukte gebied, zodate de spijker goed contact maakt met het metalen oppervlak.

2. Installeer de spijkerelektrode :

Bevestig de spijkerelektrode aan het laspistol.
Plaats een spijker op de elektrode enplaats deze verticaal gegen het metalen oppervlak.

3. Las de spijker:

Druk op de schakelaar van het laspistool om de spijker stevig aan het metalen oppervlak te階段.

Vervang de haakkop op de trekhamer door de spijkerkop.
O Plaats de gelaste spijker in de spijkerkop van de hamer en draai deze stevig vast.

5. Trek de deuk:

Trek de hamer stevig aan totdat het gedeukte metalen gedeelte voldoende opgetild en hersteld is.

VII. Reiniging en onderhoud

- Na elk gebruik :

Haal de stekker van het apparaat uit het stopcontact en LAST het afkoelen.
Veeg het hoofdapparaat en de aansluitingen af met een schone, droge doek om stof en vuil te verwijderen.
O Controller alle aansluitingen en verbruiksartikelen en verrang indien nodig versleten of beschadigde onderdelen.

- Routinenderhoud :

Controller het netsnoer en de aansluitingen regelmatig op tekenen van slijtage of beschadiging.
Smeer de bewegende delen van de trekhamer indien nodig om een soepele werkng te garanderen.
Bewaar het apparaat op een droge, schone plaats om roest en corrosie te voorkomen.

- Verbruiksartikelen :

Zorg dat u extra lasnaalden, koperen ringen en mesonnen bij de hand hebt, odomdat deze bij regelmatig gebruik können slijten.
Vervang verbruiksartikelen regelmatig om optimale prestaties te behouden.

VIII. Problemen oplossen

Probleem	Mogelijk oorzaak	Oplossing
Apparaat gaat Niet aan	Probleem met de stroomvoorziening of losse verbinding	Controller de stroombron en de aansluitingen
Lassen zich zwak	Slechte oppervaktevoorbereiding of connectorprobleem	Maak het oppervlak schoon en zorg ervoor dat de connector goed vastzit
Oververhitting Lang	durig gebruik+zonder pauzes	Laat het apparaat afkoelen:tussen gehruik door
Trekhamer grijpt Niet	Versleten of incompatibile lasconnector	Vervang de connector of controller de compatibilititeit
Overmatige lasvonden	Onjuiste spanning of aardingsprobleem	Controller de stroomvereisten en de aarding

Bij aanhoudende problemenkestu contact opnemen met een gekwalificeerde technicus of gebruikmaken van de garantie.
