BRUGSANVISNING CCSE-3500.420 MSW

Denne brugermanual er blevet oversat ved hjælp af maskinoversættelse. Vi har gjort alt for at sikre, at oversættelsen er nøjagtig, men bemærk venligst, at automatiserede oversættelser ikke er perfekte og ikke er beregnet til at erstatte menneskelige oversættere. Den officielle version af brugermanualen er på engelsk. Eventuelle forskelle mellem den oversatte version og den originale engelske version er ikke juridisk bindende. Hvis du har spørgsmål om nøjagtigheden af oversættelsen, henvises der til den engelske version, som er den officielle reference. Flere sprogversioner er tilgængelige efter anmodning via [e-mail].

Tekniske data

Parameterbeskrivelse Parameterværdi
Produktnavn	Betonafskæringssav
Model	MSW-CCSE-3500.420
Nominel spænding [V~] / frekvens [Hz] 230 / 50
Nominel effekt [W] 3500
Tomgangshastighed [omdr./min.] Maks. 4000
Maks. skivediameter [cm] 420
Maks. skæredybde [mm] 155
Dimensioner [bredde x dybde x højde; mm] 240	x 800 x 420
Vægt [kg] 15,8

1. Generel beskrivelse

Brugermanualen er udarbejdet for at hjælpe med sikker og problemfri brug af enheden. Produktet er designet og fremstillet i overensstemmelse med strenge tekniske retningslinjer og ved hjælp af den nyeste teknologi og komponenter. Derudover er det produceret i overensstemmelse med de strengeste kvalitetsstandarder.

BRUG IKKE ENHEDEN, MEDMINDRE DU HAR LÆST OG FORSTÅET DENNE BRUGERVEJLEDNING GRUNDIGT.

For at forlænge enhedens levetid og sikre problemfri drift skal den anvendes i overensstemmelse med denne brugermanual og regelmæssigt vedligeholdes. De tekniske data og specifikationer i denne brugermanual er opdaterede. Producenten forbeholder sig retten til at foretage ændringer i forbindelse med kvalitetsforbedringer. Enheden er designet til at reducere støjrisici til et minimum under hensyntagen til teknologiske fremskridt og muligheder for støjreduktion.

Legende

Produktet opfylder de relevante sikkerhedsstandarder.

Læs instruktionerne før brug.

Produktet skal genbruges.

ADVARSEL! eller FORSIGTIG! eller HUSK! Gælder for den givne situation.

(generelt advarselsskilt)

Brug høreværn. Eksponering for høj støj kan resultere i høretab.

Brug beskyttelsesbriller.

Bær en støvmaske (beskyttelse af luftvejene).

Brug beskyttelseshandsker.

Brug fodbeskyttelse.

OBS! Advarsel om elektrisk stød!

OBS! Advarsel om høj støj!

BEMÆRK! Tegningerne i denne manual er kun til illustrationsformål og kan i visse detaljer afvige fra det faktiske produkt.

2. Brugssikkerhed

OPMÆRKSOMHED!

Læs alle sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse af advarsler og instruktioner kan resultere i elektrisk stød, brand og/eller alvorlig personskade eller endda død.

Udtrykkene "enhed" eller "produkt" bruges i advarsler og instruktioner til at henvise til:

Betonafskæringssav

2.1. Elektrisk sikkerhed

a) Stikket skal passe i stikkontakten. Modificer ikke stikket på nogen måde. Brug af originale stik og matchende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå at berøre jordforbundne elementer såsom rør, varmeapparater, kedler og køleskabe. Der er en øget risiko for elektrisk stød, hvis den jordforbundne enhed udsættes for regn, kommer i direkte kontakt med en våd overflade eller bruges i et fugtigt miljø. Vand, der trænger ind i enheden, øger risikoen for beskadigelse af enheden og for elektrisk stød.
c) Rør ikke ved enheden med våde eller fugtige hænder.
d) Brug kun kablet til dets tilsigtede formål. Brug det aldrig til at bære enheden eller til at trække stikket ud af en stikkontakt. Hold kablet væk fra varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede kabler øger risikoen for elektrisk stød.
e) Hvis du arbejder med enheden udendørs, skal du sørge for at bruge en forlængerledning, der er egnet til udendørs brug. Brug af en forlængerledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge apparatet i et fugtigt miljø, bør der anvendes en fejlstrømsafbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.

g) Brug ikke enheden, hvis netledningen er beskadiget eller viser tydelige tegn på slid. En beskadiget netledning skal udskiftes af en kvalificeret elektriker eller producentens servicecenter.
h) For at undgå elektrisk stød må ledningen, stikket eller enheden ikke nedsænkes i vand eller andre væsker. Brug ikke enheden på våde overflader.
i) ADVARSEL! LIVSFARE! Apparatet må aldrig nedsænkes i vand eller andre væsker under rengøring.
j) Må ikke anvendes i meget fugtige omgivelser eller i umiddelbar nærhed af vandtanke.
k) Undgå at enheden bliver våd. Risiko for elektrisk stød!

2.2. Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdspladsen er ren og godt oplyst. En rodet eller dårligt oplyst arbejdsplads kan føre til ulykker. Prøv at tænke fremad, observer, hvad der foregår, og brug sund fornuft, när du arbejder med enheden.
b) Brug ikke enheden i et potentielt eksplosivt miljø, for eksempel i nærheden af brandfarlige væsker, gasser eller støv. Enheden genererer gnister, der kan antænde støv eller dampe.
c) Hvis du opdager skader eller uregelmæssig drift, skal du straks slukke apparatet og straks rapportere det til en supervisor.
d) Hvis du er usikker på, om produktet fungerer korrekt, eller hvis du finder skader, bedes du kontakte producentens servicecenter.
e) Kun producentens servicecenter må reparere produktet. Forsøg ikke selv at reparere det!
f) I tilfælde af brand skal du bruge en pulver- eller kuldioxidslukker (CO2) (beregnet til brug på strømførende elektriske apparater) til at slukke den.
g) Børn eller uautoriserede personer har forbud mod at komme ind på en arbejdsstation. En distraktion kan resultere i tab af kontrollen over enheden.
h) Brug enheden i et godt ventileret rum.
i) Apparatet producerer støv og snavs under drift. Det er vigtigt at beskytte tilskuere mod deres skadelige virkninger.
j) Hvis der er udstyr til tilslutning af støvudsugnings- og opsamlingsfaciliteter, skal det sikres, at disse er tilsluttet og anvendes korrekt. Brug af støvopsamling kan reducere støvrelaterede farer.
k) Kontrollér regelmæssigt sikkerhedsmærkaternes tilstand. Hvis mærkaterne er ulæselige, skal de udskiftes.
I) Opbevar venligst denne manual til senere brug. Hvis denne enhed gives videre til en tredjepart, skal manualen medfølges.
m) Opbevar emballageelementer og små samledele utilgængeligt for børn.
n) Hold apparatet væk fra børn og dyr.
o) Hvis denne enhed bruges sammen med andet udstyr, skal de resterende brugsanvisninger også følges.

Husk! Beskyt børn og andre tilskuere, når du bruger apparatet.

2.3. Personlig sikkerhed

a) Brug ikke apparatet, når du er træt, syg eller under påvirkning af alkohol, narkotika eller medicin, da dette kan forringe evnen til at betjene apparatet betydeligt.

b) Maskinen må betjenes af fysisk egnede personer, der er i stand til at håndtere maskinen, er korrekt uddannede, har gennemgået denne betjeningsvejledning og har modtaget træning i arbejdsmiljø og sikkerhed.
c) Brug din sunde fornuft og vær opmærksom, når du arbejder med apparatet. Midlertidigt koncentrationssvigt under brug af apparatet kan føre til alvorlige skader.
d) Brug de personlige værnemidler, der kræves for arbejde med enheden, som angivet i afsnit 1 "Forklaring". Brug af korrekt og godkendt personligt værnemiddel reducerer risikoen for skader.
e) For at forhindre, at enheden tændes ved et uheld, skal du sørge for, at kontakten er i OFF-positionen, før du tilslutter den til en strømkilde.
f) forbliv stabil hele tiden, når du bruger enheden. Dette vil sikre bedre kontrol over enheden i uventede situationer.
g) Bær ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan sætte sig fast i bevægelige dele.
h) Fjern alt justeringsværktøj eller skruenøgler, før du tænder apparatet. Et værktøj eller en skruenøgle, der efterlades i apparatets roterende del, kan forårsage personskade.
i) Apparatet er ikke legetøj. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.
j) Stik ikke hænder eller andre genstande ind i enheden, mens den er i brug!

2.4. Sikker brug af enheden

a) Overbelast ikke enheden. Brug det rette værktøj til den givne opgave. En korrekt valgt enhed vil udføre den opgave, den er designet til, bedre og på en mere sikker måde.
b) Brug ikke apparatet, hvis "ON/OFF"-kontakten ikke fungerer korrekt (ikke tænder og slukker apparatet). Apparater, der ikke kan tændes og slukkes med "ON/OFF"-kontakten, er farlige, bør ikke anvendes og skal repareres.
c) Sørg for, at stikket er taget ud af stikkontakten, før du foretager justeringer, udskifter tilbehør eller lægger enheden til side. Sådanne forholdsregler vil reducere risikoen for utilsigtet aktivering af enheden.
d) Når apparatet ikke er i brug, skal det opbevares et sikkert sted, utilgængeligt for børn og personer, der ikke er bekendt med apparatet, og som ikke har læst brugermanualen. Apparatet kan udgøre en fare i hænderne på uerfarne brugere.
e) Hold enheden i perfekt teknisk stand. Før hver brug skal den kontrolleres for generelle skader, især for bevægelige komponenter for revnede dele eller elementer, og for andre forhold, der kan påvirke enhedens sikre drift. Hvis der opdages skader, skal enheden afleveres til reparation før brug.

f) Opbevar enheden utilgængeligt for børn.

g) Reparation eller vedligeholdelse af apparatet bør udføres af kvalificerede personer og kun med originale reservedele. Dette vil sikre sikker brug.

h) For at sikre enhedens funktionsdygtighed må fabriksmonterede afskærmninger ikke fjernes, og skruer må ikke løsnes.

i) Ved transport og håndtering af apparatet mellem lageret og destinationen skal de arbejdsmiljø- og sikkerhedsprincipper for manuel transport overholdes, som gælder i det land, hvor apparatet skal anvendes.

j) Undgå situationer, hvor enheden holder op med at virke under brug på grund af overbelastning. Dette kan resultere i overophedning af drivelementerne og beskadigelse af enheden.

k) Rør ikke ved leddelte dele eller tilbehør, medmindre enheden er blevet afbrudt fra strømkilden.

I) Efterlad ikke dette apparat uden opsyn, mens det er i brug.
m) Rengør enheden regelmæssigt for at forhindre genstridigt snavs i at samle sig.
n) Arbejd ikke på to emner på samme tid.
o) Apparatet er ikke legetøj. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn af en voksen.
p) Kør ikke apparatet, når det er tomt.
q) Det er forbudt at gribe ind i enhedens struktur for at ændre dens parametre eller konstruktion.
r) Hold apparatet væk fra ild- og varmekilder.
s) Dæk ikke ventilationsåbningerne!
t) Hold skæreværktøj skarpt og rent. Korrekt vedligeholdte skæreværktøjer med skarpe skærekanter har mindre sandsynlighed for at sætte sig fast. og er lettere at kontrollere.
u) Slibeskiver må ikke anvendes.
v) Må ikke betjenes med den faste skærm fjernet.
w) Start ikke fræseren, när det fræsede materiale er i kontakt med emnet.
x) Når skæremaskinen er slukket, må den ikke lægges ned, før skærebladet er stoppet helt, og diamantsavklingen må ikke standses med ydre kraft.
y) Før udskiftning af skærebladet, justering af skæredybden eller vandrøret, justering af nogen del af maskinen eller reparation af skæremaskinen, skal stikket trækkes ud af strømforsyningen, og diamantsavklingen skal være i statisk tilstand.
z) Når diamantsavklingen sandsynligvis vil skære i den mørke tråd eller sin egen tråd under drift, kan elværktøjet kun holdes gennem den isolerede holdeflade. Hvis diamantsavklingen berører den spændingsførende ledning, kan de blotlagte metaldele på elværktøjet blive spændingsførende, og operatøren kan være udsat for risiko for elektrisk stød.
aa) Vær ekstra forsigtig, når du laver "blinde snit" i vægge eller andre blinde områder. Diamantsavklinger kan skære i gas- eller vandrør, ledninger eller genstande, der springer tilbage fra dem.
bb) altid dine hænder væk fra skæreområdet eller diamantsavklingen. Din anden hånd holder altid hjælpehåndtaget. Hvis du holder skæret med begge hænder, vil du ikke blive skadet af savklingen.
cc) Rør ikke ved emnets bund. Skærmen kan ikke beskytte savklingen under emnet.
dd) Brug altid en diamantsavklinge med den korrekte størrelse og akseform (diamant eller cirkulær). Hvis diamantsavklingen ikke passer til skæremaskinens fastspændingsdele, vil det forårsage excentrisk drift og ukontrol.
ee) Brug ikke beskadigede og udimensionelle skiver og bolte. Brug af beskadigede eller ikke-overensstemmende pakninger og bolte kan resultere i ukontrolleret drift.

OPMÆRKSOMHED! Trods apparatets sikre design og beskyttelsesfunktioner, og på trods af brugen af yderligere elementer, der beskytter operatøren, er der stadig en lille risiko for ulykker eller skader ved brug af apparatet. Vær opmærksom og brug din sunde fornuft, når du bruger apparatet.

3. Brugsretningslinjer

Produktet er designet til skæring i beton, metal, polering og andre formål.

Brugeren er ansvarlig for enhver skade, der opstår som følge af utilsigtet brug af enheden.

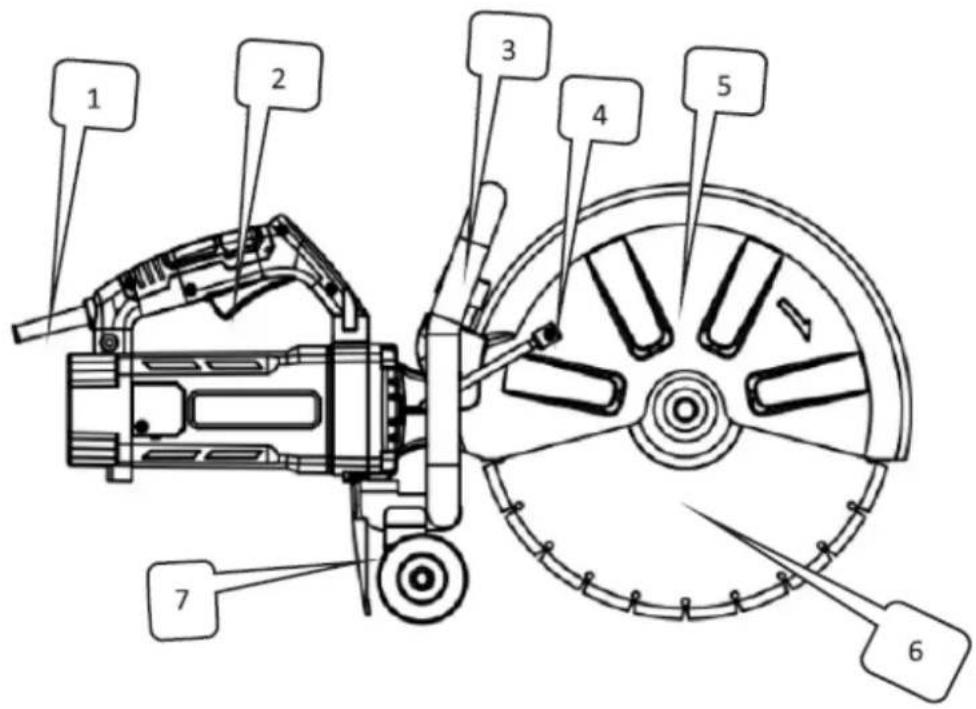

3.1. Enhedsbeskrivelse

Ingen.	Beskrivelse
1	Skede
2	Skifte
3	Beslag
4	Vandindløb
5	Beskyttende
6	Klingesav
7	Støvdæmper
8	Håndtag
9	Savklingens
10	Hjul
11	Børstedæksel
12	Bagdæksel

3.2. Forberedelse til brug

FORUDGÅENDE KONTROL

1. Strømkilde

Sørg for, at den strømkilde, du har til hensigt at bruge, overholder de strømkrav, der er angivet på produktets typeskilt.

2. Afbryder

Bekræft, at tænd/sluk-knappen er i OFF-positionen. Hvis værktøjet er tilsluttet, mens kontakten er ON, kan det begynde at virke med det samme, hvilket kan resultere i en alvorlig ulykke.

3. Forlængerledning

Hvis arbejdsområdet er langt fra strømkilden, skal du bruge en forlængerledning med tilstrækkelig tykkelse og nominel kapacitet. Hold forlængerledningen så kort som muligt for at reducere strømtab.

4. Kontrol og montering af diamantskiven

Kontroller, at diamantskiven er den angivne type, og at den er fri for revner, brud eller bøjninger. Sørg for, at skiven er monteret korrekt. Se afsnittet "3.3. Samling af enheden" for installationsdetaljer.

Sørg for, at knappen, der fastgør hjulskærmen, er korrekt strammet. En løs knap kan få hjulskærmen til at forskubbe sig eller løsne sig, hvilket kan resultere i potentiel skade på føreren.

FORHOLDSREGLER

1. FARE: Hold hænderne væk fra skæreområdet og klingen. Hold altid den anden hånd på ekstrahåndtaget eller motorhuset. At holde saven med begge hænder hjælper med at forhindre skader fra klingen.
2. Aktiver aldrig spindellåseknappen, mens maskinen kører.
3. Monter kun værktøj, der er specificeret af producenten – brug kun diamant- eller skæreskiver som anbefalet. Brug ikke skæremaskinen, mens du påfører vand.
4. Undersøg altid diamantskiven før brug. Brug den ikke, hvis den er revnet, knækket eller bøjet. Start maskinen forsigtigt, og kontroller for eventuelle unormaliteter.

5. Brug ikke diamantskiven til at skære metal. Dette vil reducere dens levetid eller forårsage brud.

6. Begynd først at skære, när værktøjet har nået sin maksimale rotationshastighed.

7. Undgå at bruge for stor kraft, da dette kan overbelaste motoren og reducere effektiviteten og levetiden. Skær kun beton, fliser eller sten til en dybde på 100 mm eller mindre. For dybere snit skal du lave 2 til 3 overløb. Skæring dybere end 100 mm i én overkørsel reducerer diamantskivens levetid og kan forårsage motorfejl.
8. Brug ikke denne maskine til at skære asbest.
9. Når du bruger en skæreskive, der producerer gnister, skal du dække støvopsamlingsadapteren med en gummihætte og altid bruge beskyttelsesbriller.
10. Brug aldrig beskadigede eller forkerte klingeskiver eller bolte. Disse dele er specielt designet til din sav for at sikre optimal ydeevne og sikker drift.

FORSIGTIG! Tag altid stikket ud af stikkontakten, inden du skifter knive, udfører service, rengør eller justerer.

3.3. Samling af enheden

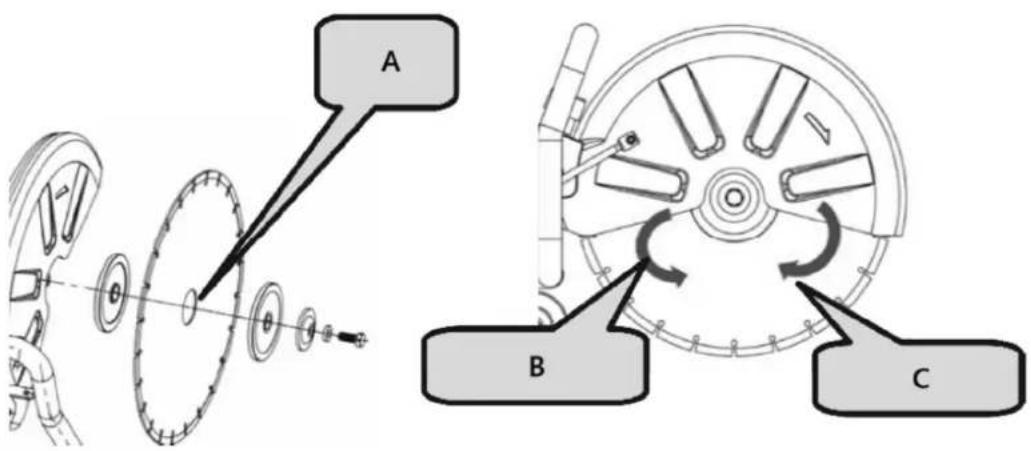

MONTERING/AFMONTERING AF DIAMANTHJUL

FORSIGTIG! Forsøg ikke at skære i fliser eller andre materialer af hensyn til din sikkerhed, før værktøjet er fuldt samlet. Læs betjeningsvejledningen omhyggeligt på forhånd for at forstå maskinens funktioner og undgå risici ved forkert betjening. Sørg for, at savklingen er korrekt monteret mellem den indre og ydre flange (trykplader).

1. Sluk for værktøjet, og tag stikket ud af stikkontakten.
2. Mens du trykker på spindellåseknappen med den ene hånd, skal du bruge den medfølgende skruenøgle til at løsne bolten (med omvendt gevind) ved at dreje den med uret.
3. Fjern den elastiske skive og den ydre flange (trykplade).
4. Placer savklingen på trinet på den indre flange (trykplade). Bemærk: Nogle savklinger kræver muligvis en lille indre skive for at sikre fast kontakt med flangen.
5. Monter den ydre flange (trykplade) på udgangsakslen igen.
6. Placer en lille elastisk trykplade.
7. Mens du trykker på selvlåseknappen s, spændes bolten (med omvendt gevind) mod uret med nøglen.
8. Drej forsigtigt savklingen for at sikre, at den selvåsende stiften er udløst, og at klingen roterer jævnt.

A B C

A- Indvendig skive

B- Mod uret

C- Med uret

FORSIGTIGHED!

• Pilens retning på savklingen skal stemme overens med den rotationsretning, der er angivet på maskindækslet.
• Af hensyn til din sikkerhed skal du altid fjerne nøglen umiddelbart efter brug og lægge den tilbage i værktøjskassen.
• Kontroller knivflangerne for snavs, før du monterer et nyt blad.
• Brug ikke sløve eller knækkede klinger.
• Kontroller ofte knivene for deres tilstand og tegn på slid.
• Udskift beskadigede eller slidte knive med det samme.
• Sørg altid for sikker håndtering og bortskaffelse af overskydende materiale.

3.4. Brug af enhed

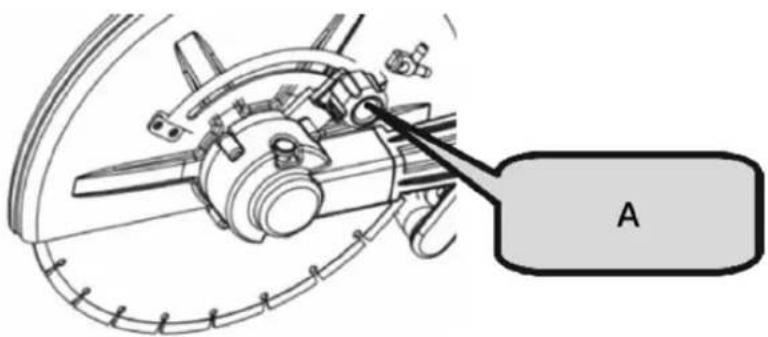

JUSTERING AF SKJÆRMVINKEL

1. Når der skæres i et ujævnt emne, og der opstår interferens mellem skjoldt og emnet, skal beskyttelsesdækslets vinkel justeres for bedst at imødekomme både skære- og beskyttelseskravene.
2. Løsn plastikknappen, drej beskyttelsesdækslet til en passende position, og stram derefter plastikknappen for at fastgøre det.

A

A- Plastikknap

PRAKTISK ANVENDELSE

1. Strømforsyningens spænding skal stemme overens med den spænding, der er angivet på typeskiltet.
2. Før brug skal skærebladet kontrolleres. Det skal være korrekt installeret og kunne rotere frit. Udfør en test uden belastning i mindst 30 sekunder. Brug ikke beskadigede, deformerede eller vibrerende blade – beskadigede blade kan knække og forårsage personskade.
3. Affaldsstøv fra forarbejdningsmaterialer, der indeholder blybaserede pigmenter, mineraler eller metaller, kan være sundhedsfarligt. Sørg for korrekt ventilation på arbejdspladsen. Det anbefales at bære en P2-filtermaske.

UDSKIFTNING AF KULB∅RSTE

1. Løsn skruerne på børsteholderdækslet.
2. Fjern dækslet til børsteholderen.
3. Åbn spiralfjederen.
4. Brug en spidstang til at fjerne kulbørstespændet og tag kulbørsten ud.
5. Installer den originale kulbørste, og sæt spændet i børsteholderen.
6. Dæk dækslet til børsteholderen, og skru skruerne i for at fastgøre det.

MEDDELELSE!

Kontrollér kulbørstens størrelse efter længere tids brug. Hvis den er mindre end 7 mm, skal den straks udskiftes. Hvis dette ikke gøres, kan det medføre skader på motoren.

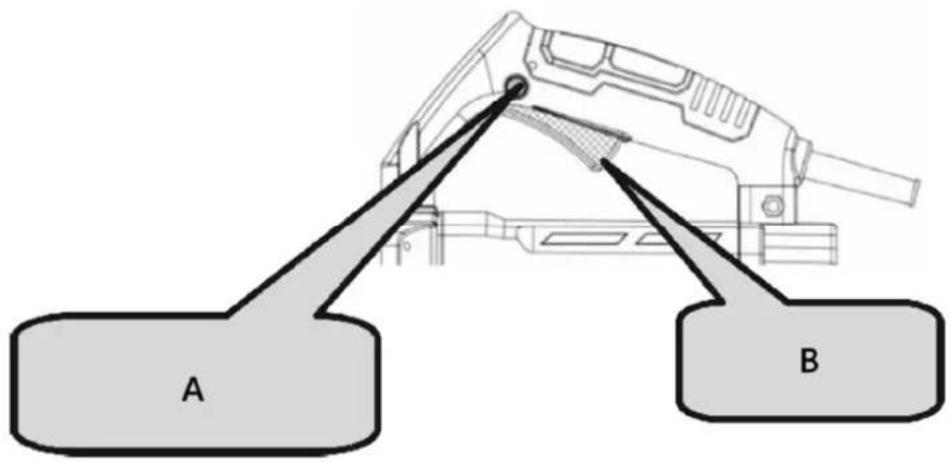

Skiftbetjening

1. Tænd: Tryk på antilåseknappen, og tryk derefter på afbryderknappen.
2. Sluk: Slip afbryderknappen.

A B

A- Anti-selvlåsende knap
B- Skifte

FORSIGTIGHED!

• Kontrollér altid diamantskiven, inden arbejdet påbegyndes.
• Brug aldrig en diamantskive, der er revnet, knækket eller bøjet.
• Påfør ikke vand eller kølevæske på diamantskiven.
• Begynd først at skære, när diamantskiven när maksimal hastighed.
• Hvis diamantskiven sætter sig fast, eller du hører unormal støj, skal du straks slukke for strømmen.
• Brug aldrig diamantskiven til at skære zigzag- eller buede linjer. Brug ikke diamantskivens sideflade, og forsøg ikke at lave skrå snit.
• For stor kraft for at justere klingen med den markerede linje kan overbelaste og beskadige motoren, overophede diamantskiven og forkorte dens levetid.
• Hold netledningen væk fra diamantskiven under drift.
  • Når arbejdet er færdigt, skal du slukke for strømmen og tage stikket ud af værktøjet.

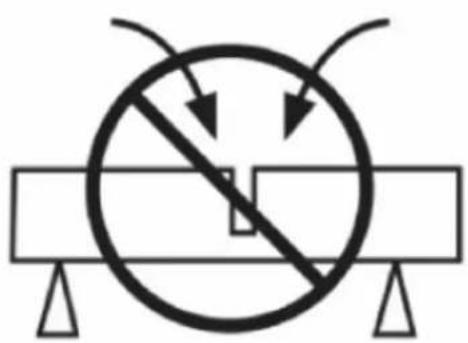

• Understøt emnet for at sikre en forudsigelig skærebane, og at snittet forbliver åbent.

- Sørg for, at bladet ikke er i kontakt med nogen genstande, når du starter maskinen.

• Skær altid med maksimal hastighed.

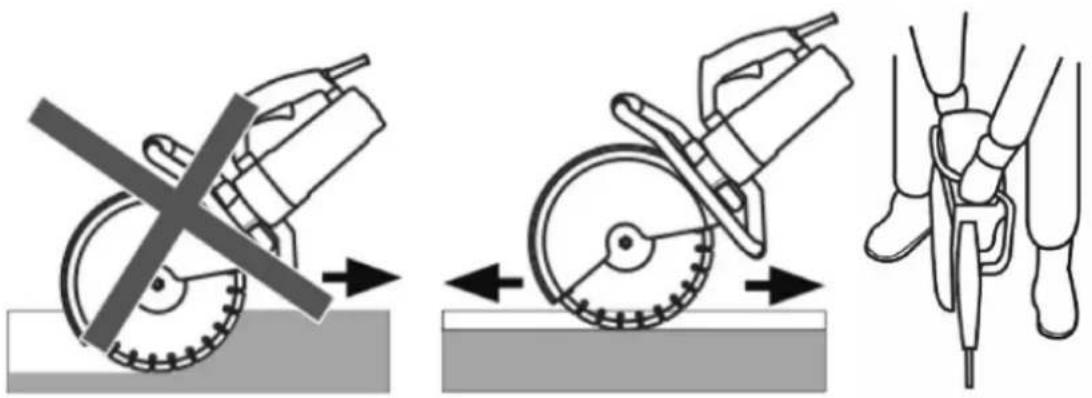

• Begynd at skære jævnt, og lad værktøjet udføre arbejdet uden at påføre for stort tryk.
• Bevæg bladet forsigtigt frem og tilbage for at reducere kontaktfladen, hvilket hjælper med at sænke bladtemperaturen og sikre effektiv skæring.

• Før maskinen lige ind i forhold til klingen. Sidetryk kan beskadige klingen og er farligt.

a) Tag stikket ud af stikkontakten, og lad apparatet køle helt af, før du rengør, justerer eller udskifter tilbehør, eller hvis apparatet ikke er i brug.
- Vent på, at de roterende elementer stopper.
b) Tag altid stikket ud af enheden, inden du rengør den eller lægger den væk.
c) Brug kun ikke-ætsende rengøringsmidler til at rengøre overfladen.
d) Efter rengøring af apparatet skal alle dele tørres helt, før det tages i brug igen.
e) Opbevar enheden et tørt, køligt sted, fri for fugt og direkte sollys.
f) Sprøit ikke apparatet med vandstråle, og nedsænk det ikke i vand.
g) Apparatet skal regelmæssigt inspiceres for at kontrollere dets tekniske ydeevne og opdage eventuelle skader.
h) Brug en blød, fugtig klud til rengøring.
i) Brug ikke skarpe og/eller metalgenstande til rengøring (f.eks. en stålbørste eller en metalspatel), da de kan beskadige apparatets overflademateriale.
j) Rengør ikke enheden med syreholdige stoffer, medicinske midler, fortyndere, brændstof, olier eller andre kemiske stoffer, da det kan beskadige enheden.

VEDLIGEHOLDELSESANVISNING

1. Inspektion af diamantskiven

En slidt diamantskive kan overbelaste motoren og reducere arbejdseffektiviteten. Udskift den med en ny, när det er nødvendigt.

2. Inspektion af monteringsskruerne

Kontrollér regelmæssigt alle monteringsskruer for at sikre, at de er korrekt spændt. Spænd straks løse skruer igen for at undgå alvorlige farer.

3. Motorvedligeholdelse

Sørg for, at motorviklingerne ikke beskadiges eller udsættes for olie eller vand.

4. Hold værktøjet rent og fri for snavs

Undgå at bruge rengøringsmidler, der indeholder benzen, trichlorethylen, klorid eller ammoniak, da disse kan beskadige plastikkomponenter.

Hvis der opstår en elektrisk eller mekanisk fejl, skal du straks slukke for værktøjet og tage stikket ud.

6. Overdreven gnister

For meget gnister kan indikere, at motoren er snavset, eller at kulbørsterne er slidte. Kontroller for slid, og udskift børsterne, når de er kortere end 6 mm.

MEDDELELSE!

Hvis maskinen bruges som vejfræser eller til langdistancefræsning, skal du være opmærksom på følgende:

1. Det anbefales at lade maskinen hvile eller gå i tomgang i 5-10 minutter efter kontinuerlig skæring.
2. Undgå at bruge for stor kraft ved skæring. Styr blot skæreretningen med et let tryk for at sikre nem betjening og bedre holdbarhed.
3. Brug den korrekte skæremetode: skæring → tomgang → genskæring.
4. Lad maskinen gå i tomgang i kort tid, før du slukker den, for at beskytte motoren.
5. Ved at følge disse tips kan du opnå en effektiv og jævn skæring.

BORTSKAFFELSE AF BRUGTE ENHEDER

Bortskaf ikke denne enhed i det kommunale affald. Aflever den på et genbrugs- og indsamlingssted for elektriske apparater. Kontroller symbolet på produktet, instruktionsmanualen og emballagen. Den plastik, der er brugt til at fremstille enheden, kan genbruges i overensstemmelse med deres markeringer. Ved at vælge at genbruge yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Kontakt de lokale myndigheder for at få oplysninger om din lokale genbrugsstation.

Støvet kan indeholde skadelige stoffer og bør ikke bortskaffes som almindeligt affald. Det skal afleveres på særlige genbrugsstationer for korrekt bortskaffelse.

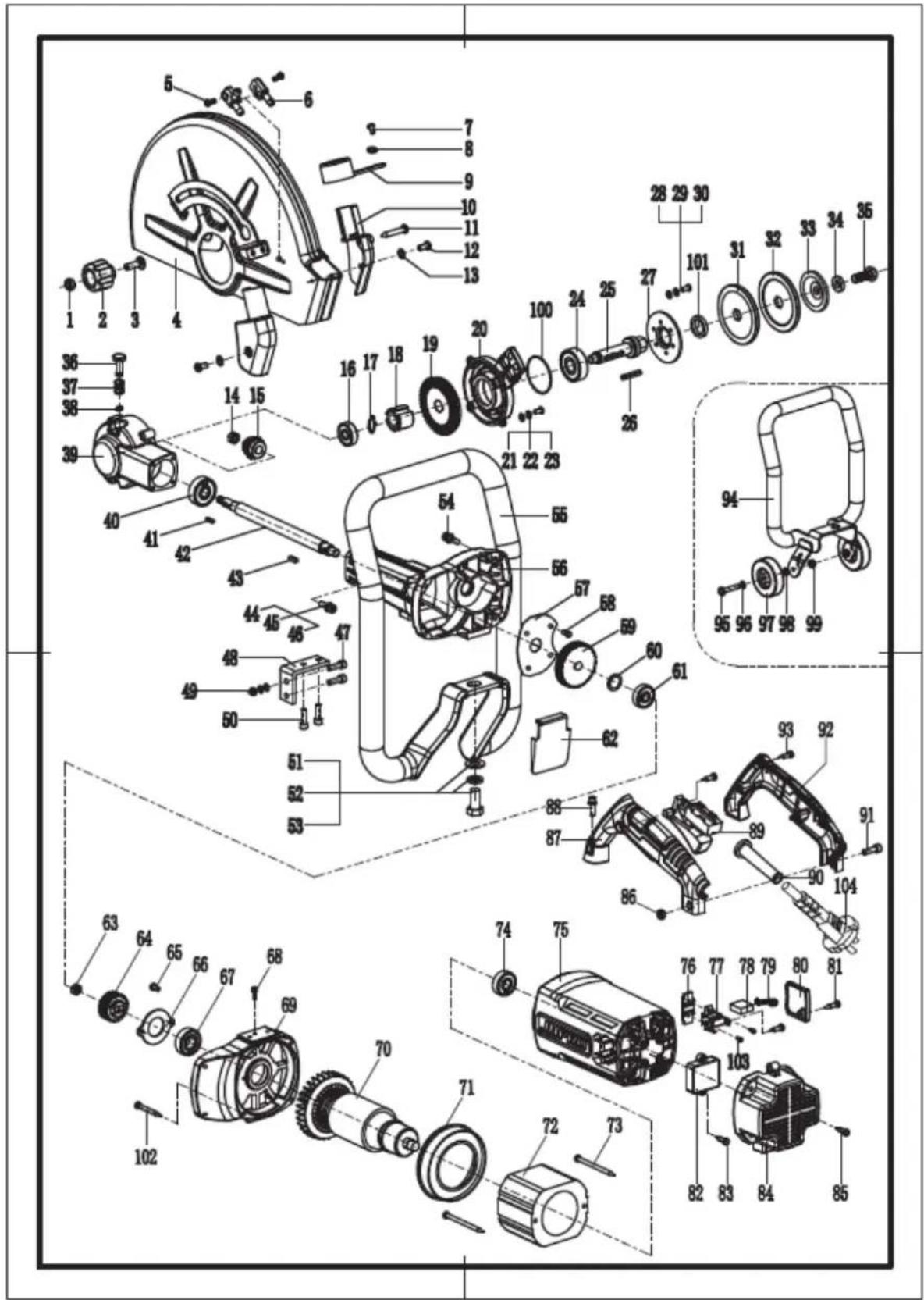

3.6. Deleliste

Ingen.	Beskrivelse	Anta1	Ingen.	Beskrivelse	Anta I	Ingen.	Beskrivelse	Anta I
1	M8 møtrik	1	39 Hovedskal	1	71 Vindskærm
2	Plastikknap	1	40	6301 leje	1	72	Stator 1
3	M8X35 skrue		1 41	Firkantet nøgle3X3X13.6	1	73	5X80 skrue
4	Beskyttendedæksel	1	42	Spindel 1	74	6201	leje	1
5	5X10 skrue		2 43	Firkantet nøgle4X4X13.6	1	75	Motordæksel	1
6	Vanddyse	1	44	M5X20 skrue	4		76 Fastgørelsesklips
7	4X10 skrue		1 45	5 fjederskive	4	77	Børsteholder	2
8	4 flad skive	1	46	5 flad skive	4	78	Kulbørste	2
9	Støvudløbsdæksel	1	47	M6X35 skrue	2		79 Spiralfjeder
10	Støvdæksel	1	48	Retvinkletfastgørelseselement	1	80	Børstedæksel	2
11	4X30 skrue		1 49	M6 møtrik	2	81 4X	14 skrue	6
12	4X10 skrue			6 fjederskive	2	82	Forret	1
13	4 flad skive	2		6 flad skive	2	83	4X14 skrue	2
14	M8X1.25 møtrik		1 50	M6X16 skrue 2	84 Bagdæksel		1
15	Lille udstyr			6 fjederskive	2	85	5X20 skrue	4
16	6200 leje	1		6 flad skive	2	86	M6 møtrik	1
17	14akselklemme	1	51	M12X25sekskantbolt	1	87	Afbryderhåndtag (venstre)	1
18	Stort gear	1	52	12 fjederskive	1	88	M5X25 skrue	4
19	Stort gear	1	53	12 flad skive	1		5 fjederskive	4
20	Hovedbeklædning	1	54	M5X25 skrue	4		5 flad skive	4
21	5X14 skrue	4		5 fjederskive	4	89	Skifte	1
22	5 fjederskive 4			5 flad skive	4	90	Skede	1
23	5 flad skive	4	55	Armlæn	1	91	M6X25 skrue
24	6302 leje		1 56	Gearkasse	1	92	Kontakthåndtag (højre)	1
25	Lille drivaksel		1 57	Olieafskærmning	1	93	4X16 skrue
26	Firkantet nøgle4X4X30	1	58	4X10 skrue	4		94 Beslag
27	6302 lejepresning		1 59	Fladt gear		95	M8X45sekskantbolt	2
28	5X14 skrue		3 60	Flad skive 23 X 15 X 1	1	96	8 flad skive	1
29	5 fjederskive 3		61	6200 leje	1	97	Hjul	2
30	5 flad skive	3	62	Støvskærm	1	98	8X8afstandsstykke	1
31	Nederstetrykplade	1	63	M8X1.25 møtrik			99 M8 møtrik
32	∅vre trykplade		1 64	Lille udstyr		100	60X2tætningsring	1
33	Elastiskpresseplade	1	65	4X10 skrue		101	24X35X7oliepakning	1
34	10 flad skive	1	66	Lejetrykplade	1	102	5X35 skrue	4
35	M10X25 skrue		1 67	6202 leje	1	103	4X8 skrue	4
36	Stift	1	68	4X10 skrue	1	104	Kabel	1

2

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

2

1

37	Forår 1		69	Forbindelsesdæksel	1
38	Låsering	6 1	70 Rotor 1

k) Ikke berør leddedeler eller tilbehør med mindre enheten er koblet fra strømkilden.

En slitt diamantskive kan overbelaste motoren og redusere arbeidseffektiviteten. Skift den ut med en ny når det er nødvendig.
