BRUGSANVISNING WOOHS-E3600K MSW

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

Parameterbeskrivelse Parameterværdi
Produktnavn	Vandret båndsav
Model	MSW-WOOHS-7HP
Motoreffekt [kW]	4,1
Motorhastighed [rpm]	3600
Bladets hastighed [m/s]	14
Maks. skærekapacitet [mm]	457
Dimensioner (bredde x dybde x højde) [mm]	1250 x 1340 x 3000
Vægt [kg]	156

Parameterbeskrivelse Parameterværdi
Produktnavn	Vandret båndsav
Model	MSW-WOOHS-E3600K
Nominel spænding [V~] / frekvens [Hz]	230/50
Nominel effekt[W]	2600
Motorhastighed [rpm]	2800
Beskyttelsesgrad IP	IP44
Bladets hastighed [m/s]	14
Maks. skærekapacitet [mm]	457
Dimensioner (bredde x dybde x højde) [mm]	1350 x 1240 x 3000
Vægt [kg]	152

ADVARSEL:

Læs omhyggeligt og forstå alle INSTRUKTIONER før brug. Manglende overholdelse af sikkerhedsreglerne og andre grundlæggende sikkerhedsforanstaltninger kan resultere i alvorlig personskade.

FORORD

Denne maskine er kun designet til bestemte anvendelser. Vi anbefaler på det kraftigste, at denne maskine ikke ændres og/eller bruges til andre formål end det, den er designet til. Hvis du har spørgsmål til en bestemt anvendelse, må du IKKE bruge maskinen, før du først har kontaktet os for at afgøre, om den kan eller bør udføres på produktet.

TILTÄENKT BRUG

Dette savværk er designet til at save træstammer, mens savværket står solidt plantet på jorden.

GENERELLE SIKKERHEDSREGLER

ADVARSEL: Læs og forstå alle instruktioner. Hvis ikke alle nedenstående anvisninger følges, kan det medføre elektrisk stød, brand og/eller alvorlig personskade.

ADVARSEL: De advarsler, forsigtighedsregler og instruktioner, der er beskrevet i denne

brugsanvisning, kan ikke dække alle mulige forhold eller situationer, der kan opstå. Operatøren skal forstå, at sund fornuft og forsigtighed er faktorer, der ikke kan indbygges i dette produkt, men som skal leveres af operatøren.

ARBEJDSOMRÅDE

- Hold arbejdsområdet rent, fri for rod og godt oplyst. Rodede og mørke arbejdsområder kan forårsage ulvkker.

- Brug ikke savværket, hvor der er risiko for at forårsage brand eller eksplosion, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elværktøj skaber gnister, som kan antænde støv eller dampe.

- Hold børn og tilskuere på afstand, når du bruger elværktøj. Distraktioner kan få dig til at miste kontrollen, så besøgende bør holde sig på sikker afstand af arbeidsområdet.

- Vær opmærksom på alle højspændingsledninger, elektriske kredsløb, vandrør og andre mekaniske farer i dit arbejdsområde, især de farer under arbejdsfladen, der er skjult for operatørens udsyn, og som kan blive kontaktet utilsigtet og forårsage personskade eller skade på eiendom.

- Vær opmærksom på dine omgivelser. Hvis du bruger elværktøj i et begrænset arbeidsområde, kan du komme farligt tæt på skæreværktøj og roterende dele.

PERSONLIG SIKKERHED

- Vær opmærksom, hold øje med, hvad du laver, og brug din sunde fornuft, når du bruger elværktøj. Brug ikke elværktøj, hvis du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed under brug af elværktøj kan resultere i alvorlig personskade.

- Klæd dig ordentligt på. Bær ikke løstsiddende tøj, dinglende genstande eller smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan komme i klemme i bevægelige dele. Ventilationsåbninger dækker ofte over bevægelige dele og bør undgås.

- Brug sikkerhedstøj og -udstyr. Brug sikkerhedsbriller eller sikkerhedsbriller med sideskærme, der overholder de gældende nationale standarder, eller om nødvendigt et ansigtsskærm.

- Anvendes som støvmaske under støvede arbejdsforhold. Dette gælder for alle personer i arbejdsområdet. Brug også skridsikre sikkerhedssko, hjelm, handsker, støyopsamlingssystemer og høreværn, når det er relevant.

• Ræk ikke for langt ud. Hold altid et godt fodfæste og en god balance.

- Fjern justeringsnøgler eller skruenøgler, før du tilslutter strømforsyningen eller tænder for værktøjet. En skruenøgle eller nøgle, der sidder fast på en roterende del af værktøjet, kan medføre personskade.

- Foretag aldrig justeringer af knivstyr, af- eller påmontering af knive, anden vedligeholdelse eller andre justeringer, när motoren kører.

BRUG OG PLEJE AF VÆRKT∅J

- Sørg altid for, at operatøren er bekendt med de korrekte sikkerhedsforanstaltninger og betieningsteknikker, før maskinen tages i brug.

- Undgå "kick-back" ved at vide, hvilke forhold der kan skabe det.

- Tving ikke værktøjet. Værktøjer gør et bedre og mere sikkert stykke arbejde, når de bruges på den måde, de er designet til.

- Brug aldrig savværket med en defekt kontakt. Ethvert elværktøj, der ikke kan styres med kontakten, er farligt og skal repareres, før det tages i brug.

• Sluk for motoren, og sæt kontakten i låst eller slukket position før service, justering, montering af tilbehør eller redskaber eller opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger reducerer risikoen for at starte elværktøjet ved et uheld.
• Fastgør kævler med kævlespænderen i stedet for med hånden eller en anden persons hjælp. Denne sikkerhedsforanstaltning gør det muligt at betjene værktøjet korrekt med begge hænder.
• Opbevaring af savværk. Når savværket ikke er i brug, skal det opbevares på et tørt, sikkert sted eller tildækket og uden for børns rækkevidde. Kontrollér, at savværket er i god stand, før det opbevares, og før det tages i brug igen.
• Vedligehold dit savværk. Det anbefales, at savværkets generelle tilstand undersøges, før det tages i brug. Hold dit savværk i god stand ved at indføre et program for samvittighedsfuld reparation og vedligeholdelse i overensstemmelse med de anbefalede procedurer i denne manual. Hvis der opstår unormale vibrationer eller støj, skal du straks slukke for savværket og få problemet afhjulpet, før du fortsætter med at bruge det.
• Hold savklingerne skarpe og rene. Korrekt vedligeholdte båndsavklinger er mindre tilbøjelige til at sætte sig fast og er lettere at styre.
• Rengøring og smøring. Brug kun sæbe og en fugtig klud til at rengøre dit savværk.

Mange rengøringsmidler er skadelige for plast- og gummikomponenter på savværket.

• Brug kun tilbehør, der er anbefalet af producenten til din model. Tilbehør, der kan være egnet til et andet savværk, kan udgøre en risiko for personskade, når det bruges på dette savværk.
• Betjen altid maskinen med alle sikkerhedsanordninger og afskærmninger på plads og i funktionsdygtig stand. Du må IKKE modificere eller ændre på sikkerhedsanordninger. Brug IKKE maskinen, hvis der mangler sikkerhedsanordninger eller afskærmninger, eller hvis de ikke fungerer.
• Lad aldrig savværket køre uden opsyn.
• Oprullede knive kan springe fra hinanden med stor kraft og uforudsigeligt i alle retninger. Behandl altid oprullede knive, også dem, der er pakket i kasser, med største forsigtighed.
• Brug aldrig udstyret til at skære andet end tømmer eller til andre formål end at skære tømmer som beskrevet i denne vejledning.

OPSTARTSPROEDURE - BETJENING AF UDSTYR

1. Brug kraftige arbejdshandsker, ANSI-godkendte beskyttelsesbriller bag en fuld ansigtsskærm, arbejdsstøvler med ståltå og en støvmaske.
2. Må kun betjenes med hjælp.
3. Sørg for, at styreblokkene sidder stramt, og at skinnen er i vater.
4. Fyld smørebeholderen med rent vand og opvaskemiddel.
5. Start og betjen motoren.
6. Skær grene af det tømmer, der skal bearbejdes.
7. ADVARSEL: For at undgå død eller alvorlig personskade må du ikke skære i træ med fremmedlegemer i, f.eks. søm, metalstykker osv.
8. Placer det træ, der skal skæres, på støtterne.
9. ADVARSEL: Operatøren og eventuelle hjælpere skal holde sig væk fra klingens for- og bagside, når motoren er tændt.
10. Bevæg savhovedet langsomt langs skinnen og mod træet for at lave snittet.
11. Skær de afrundede sider af træstammen.
12. Når stammen er kvadreret, kan brædder eller stolper skæres til efter kundens specifikationer.

Korrekt og rutinemæssig vedligeholdelse er afgørende for operatørens sikkerhed og for at opnå en god fræsning.

1. Båndhjulsleje --- Bør inspiceres før brug for at sikre, at de ikke er slidte. Lejerne er forseglede og behøver ikke at blive smurt.

2. Klingestyringsleje --- Undersøg før brug, om der er for mange riller eller ridser i lejehuset. Udskift om nødvendigt.

3. Knivspænding --- Smør gevindet på spændingshåndtaget "T", når det er tørt eller efter behov. Brug multifunktionelt fedt til ekstremt tryk.

4. Træskruer --- Smør ofte.

5. Remme --- Kontrollér jævnligt tilstanden og sliddet på driv- og tomgangsremmen. Sørg for, at klingen ikke kører på bändhjulene.

6. Drivrem --- Kontroller jævnligt drivremmens spænding. Den må ikke bøje mere end 12,5 mm (1/2").

7. Savhovedets låsekamhåndtag --- Smør samlingen hver 30. dag eller efter behov.

8. Lodrette stolper med savhoved --- Spray stolperne før brug med en silikonesprøjtesmøring som f.eks. 3-i-1 eller Jig-A-Loo.

9. Båndhjulsafskærmninger --- Fjern rutinemæssigt enhver ophobning af savsmuld, der kan samle sig inde i båndhjulsafskærmningerne.

10. Smøretank --- Fyld kun med en blanding af vand og opvaskemiddel (en til to hætter), eller brug forrudevæske i vintermånederne. Lad ikke smøremidlet blive i tanken, hvis temperaturen falder til under 0°C.

11. Klingesmøremiddel --- Brug aldrig dieselolie eller petroleum som klingesmøremiddel. Disse stoffer fører til for tidlig slitage af dine bælter og dårlig saveevne. Til vinterbrug skal vandsmøremidlet udskiftes med sprinklervæske.

12. Savhovedets løftekabler --- Undersøg jævnligt kablerne for slitage eller knæk før, under og efter arbejdet. Sørg for, at kablerne er i perfekt stand. Olie den oprullede del af kablet ofte for at forhindre for tidlig slitage. Udskift med nye kabler efter behov.

SAMLING AF SAVVÆRK

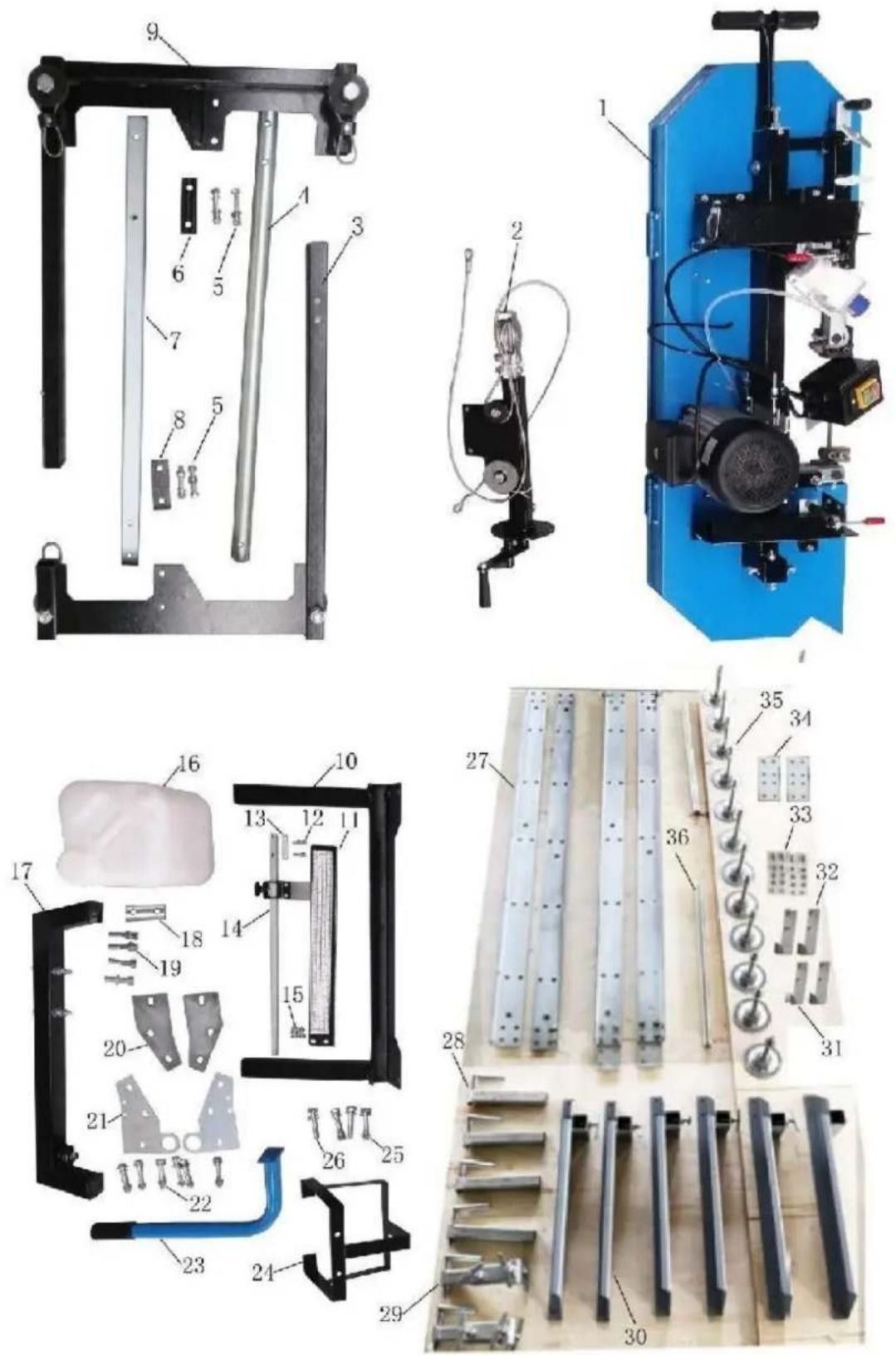

INSPEKTION AF DELE

A. Tag alle delene ud af transportkassen, og læg dem ud.

B. Kontrollér alle dele i henhold til reservedelslisten.

NEJ.	BESKRIVELSE	Antal.	NEJ.	BESKRIVELSE	Antal.
1	SAW HEAD	1	19	HEX-BOLT M10X55SKIVE 10mmFjederskive 10 mm	444
2	STÄLTOVHOLDER KOMPLET	1	20	FÆLLESPLADE B	2
3	VENSTRE LODRETTE RAMME	1	21	FÆLLESPLADE A	2
4	RUND ST∅TTE	1	22	HEX-BOLT M10X70SKIVE 10mmFJERNSKIVE 10mmHEX-BOLT M10	61266
5	HEX-BOLT M12X70SKIVE 12mmFJERNSKIVE 12mmHEX-M∅TRIK M12	4444	23	PUSH-PULL-HÅNDTAG	1
6	AFSTANDSPLADE C	1	24	ST∅TTEPÆL TIL TANK	1
7	FIRKANTET POST	1	25	HEX-BOLT M10X65SKIVE 10mmFJERNSKIVE 10mmHEX-M∅TRIK M10	2422
8	AFSTANDSPLADE B	1	26	HEX-BOLT M10X65SKIVE 10mmFjederskive 10 mm	222
9	H∅JRE LODRETTE RAMME	1	27	GUIDE RAIL	4
10	STYRKE KONSOLLEN	1	28	FAST KLEMME ASM	4
11	SKALABESLAG (MED SKALA)	1	29	BEVÆGELIG KLEMME ASM	2
12	HEX BOLT M6X25Skrue 6mm	22	30	CROSS ARM ASM	6
13	SPACER BLOCK	1	31	STOPPER NR. 1	2
14	POINTER KOMPLET	1	32	STOPPER NR. 2	2
15	HEX-BOLT M8X16 SKIVE 8mmHEX-M∅TRIK M8	222	33	SEKSKANTBOLT M10X25SEKSKANTM∅TRIK M10SEKSKANTBOLT M12X25Skrue 12 mm	484844
16	K∅LEVANDSTANK MED PLASTR∅R	1	34	FÆLLESPLADE	2
17	FÆLLES BESLAG MED BOLTE	1	35	FODPLADE MED M∅TRIK OG SKIVE	12
18	SPACER PLATE A	1	36	SLIDING BAR	2

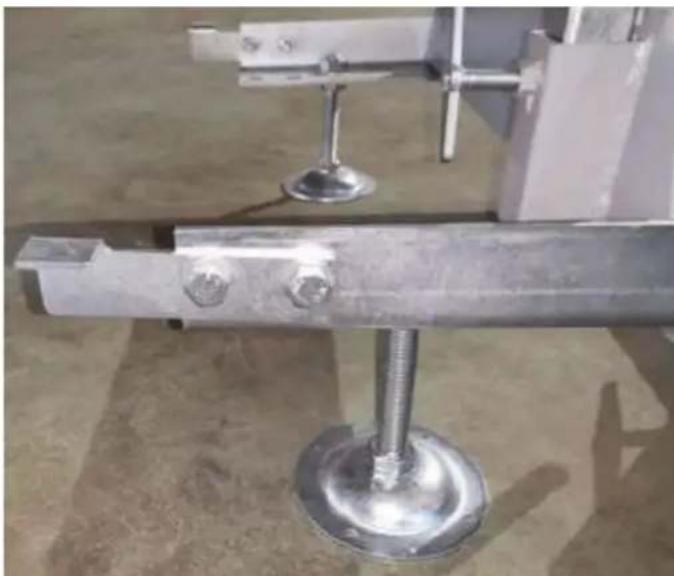

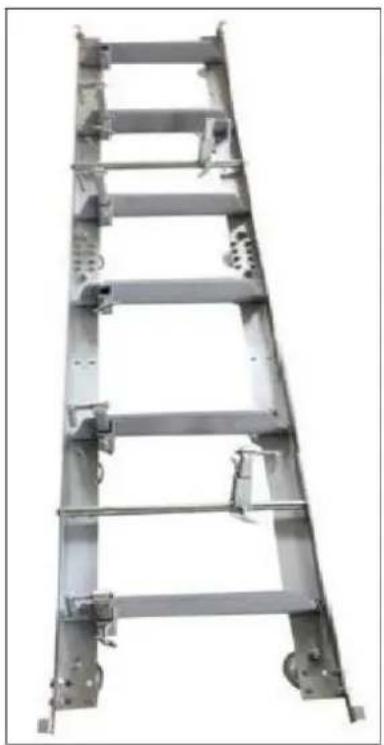

SAMLING AF SPOR

Saml skinnesystemet, og fastgør det løst med de medfølgende møtrikker og bolte. Det er vigtigt ikke at stramme boltene helt på dette tidspunkt. Dette gøres, når hovedet er samlet og rullet langs sporet. Det er ideelt at montere skinnerne på et solidt og plant underlag, der er mindst 4" over jorden - vi anbefaler, at du fastgør nivelleringsbenene til sveller, som vi beskriver senere i brugsanvisningen. Det gør det nemt at fjerne savsmuld under skinnerne og justere højden på bjælkeholderne, og det gør det også nemmere at nivellere skinnerne.

Sammenføjningspladen bruges ved sømmen til at sætte de to sektioner sammen (vist på billedet øverst til højre). Sørg for kun at spænde med hånden på dette tidspunkt. Boltene strammes helt, när hovedenheden er fri til at rulle på skinnerne og giver den korrekte sporvidde.

Monter vognstop i enderne af skinnerne (4 stop i alt), og spænd dem fast.

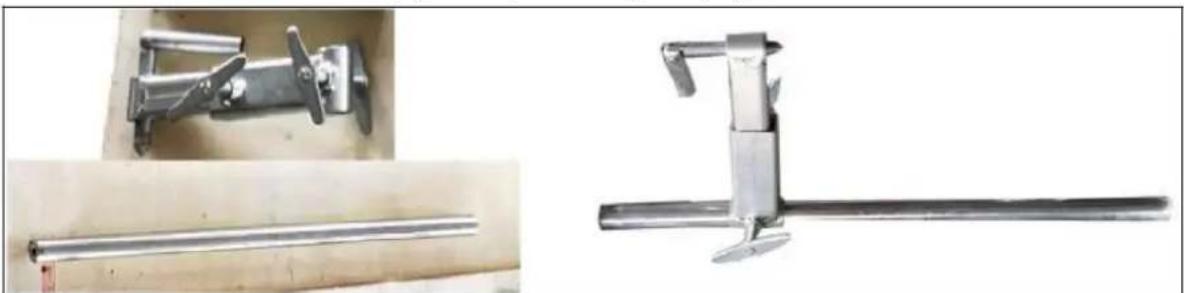

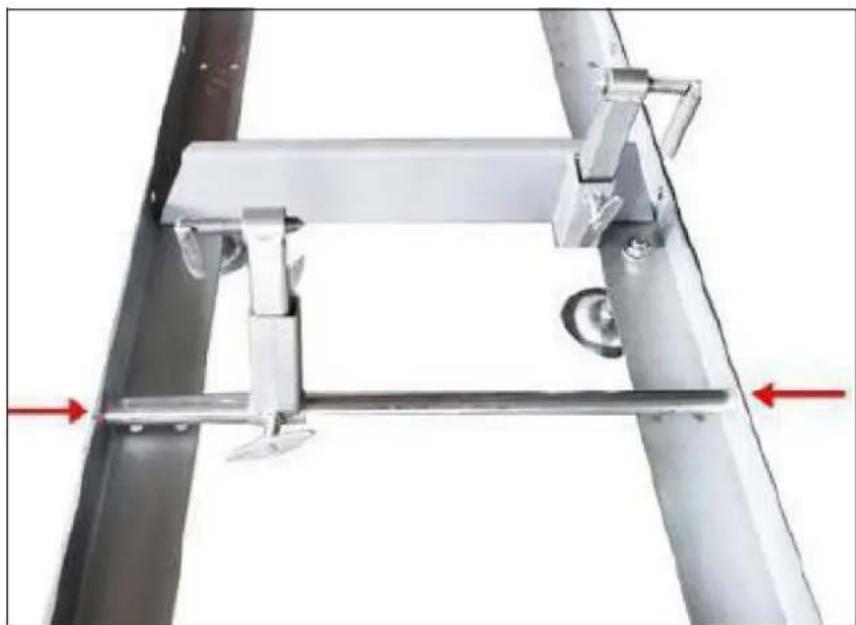

BJÆLKEHUND & ST∅TTER

Saml delene som vist nedenfor, og brug vandfast fedt på gevindhåndtaget og "T"-håndtaget. Fastgør enheden til skinnen med de medfølgende møtrikker og bolte, og spænd den.

Fastgør bjælkehunden til skinnen som vist nedenfor med de 2 medfølgende bolte og skiver. Bemærk, at der er forskellige steder langs sporet, hvor denne samling kan boltes fast. Afhængigt af hvor mange skinnesektioner, der bruges, skal du vælge en position for bjælkeklemmen, som sikrer, at bjælken sidder godt fast på bjælkeholderne.

Sæt bjælkeholderne ind i skinnens tværstøtter, og fastgør dem med T-håndtagene. "T"-håndtagets gevind skal smøres med vandtæt fedt.

Sørg for, at tværarmen på skinnerne er på samme niveau

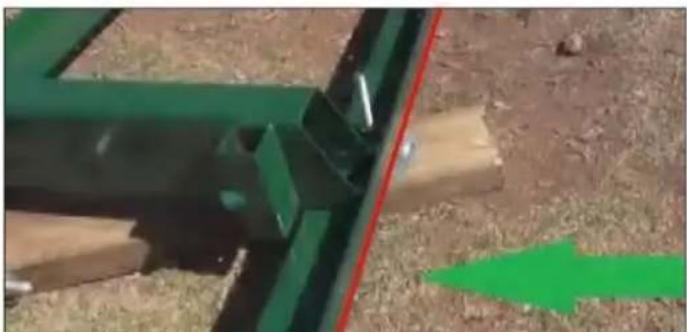

Bemærk:

Hvis underlaget ikke er hårdt og plant, kan du sætte nogle træklodser ind under skinnen.

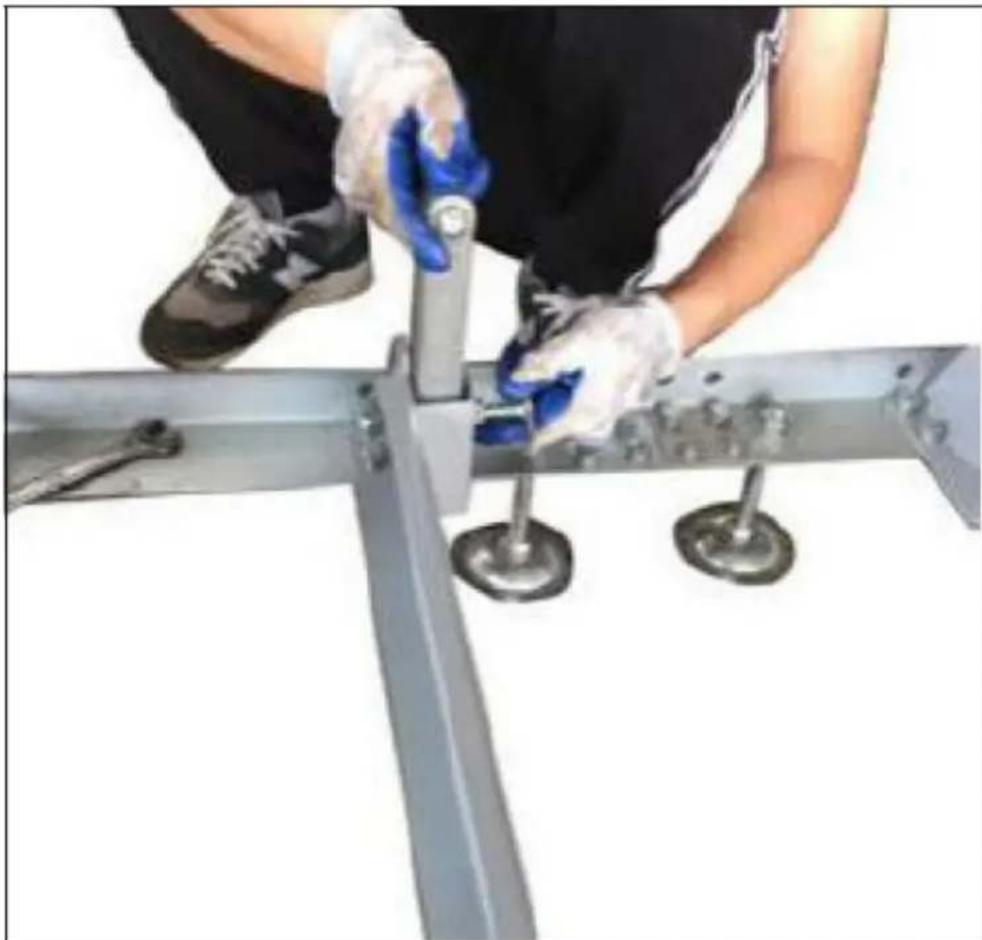

Vi anbefaler at skrue nivelleringsbenene fast på svellerne, efter at møllen er blevet nivelleret. Før møllen skrues fast på svellerne, anbefales det derfor at køre en snor på begge sider af møllen for at sikre, at sporet er lige og i vater.

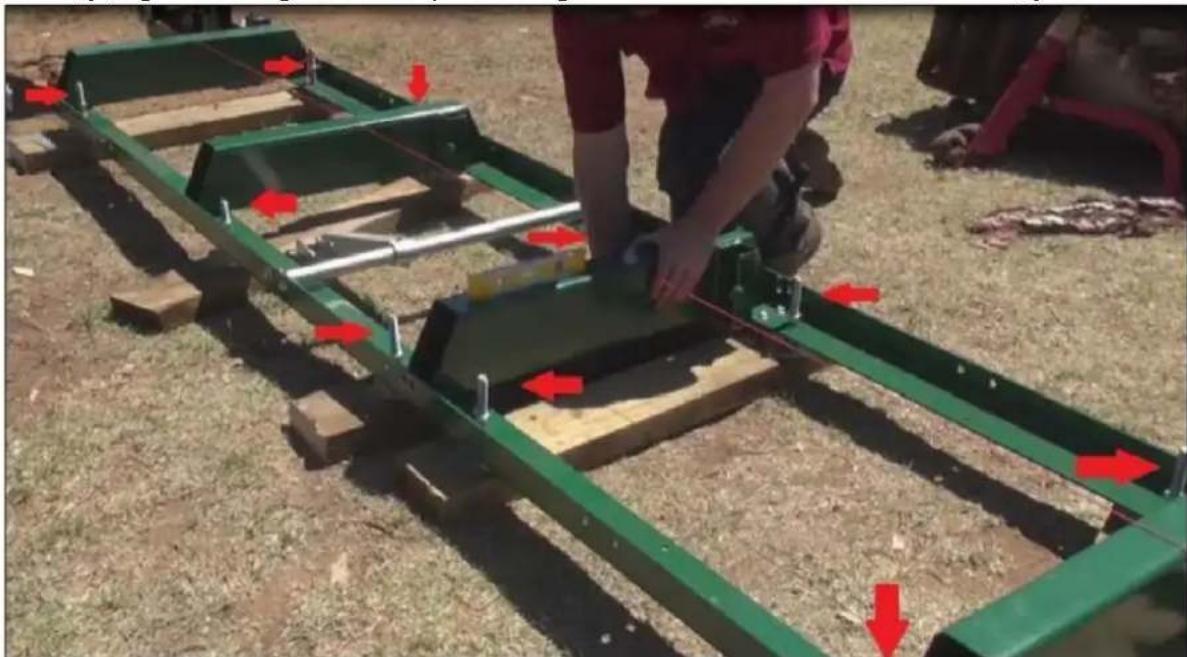

De røde pile viser, hvor nivelleringsbenene er placeret. Der er seks pr. 1,5 meter spor, 12 i alt på maskinen. På de mellemliggende køjer skifter nivelleringsbenene. Vi anbefaler at placere møllens nivelleringsben på sveller, der løber fra venstre mod højre, som vist ovenfor. Du skal sørge for, at køjerne også er i vater. Det gør du ved at bruge et vaterpas, der går fra venstre mod højre oven på hver køje, og ved at bruge en snor i sporets længde. Snoren skal være ca. 10 mm over køjerne.

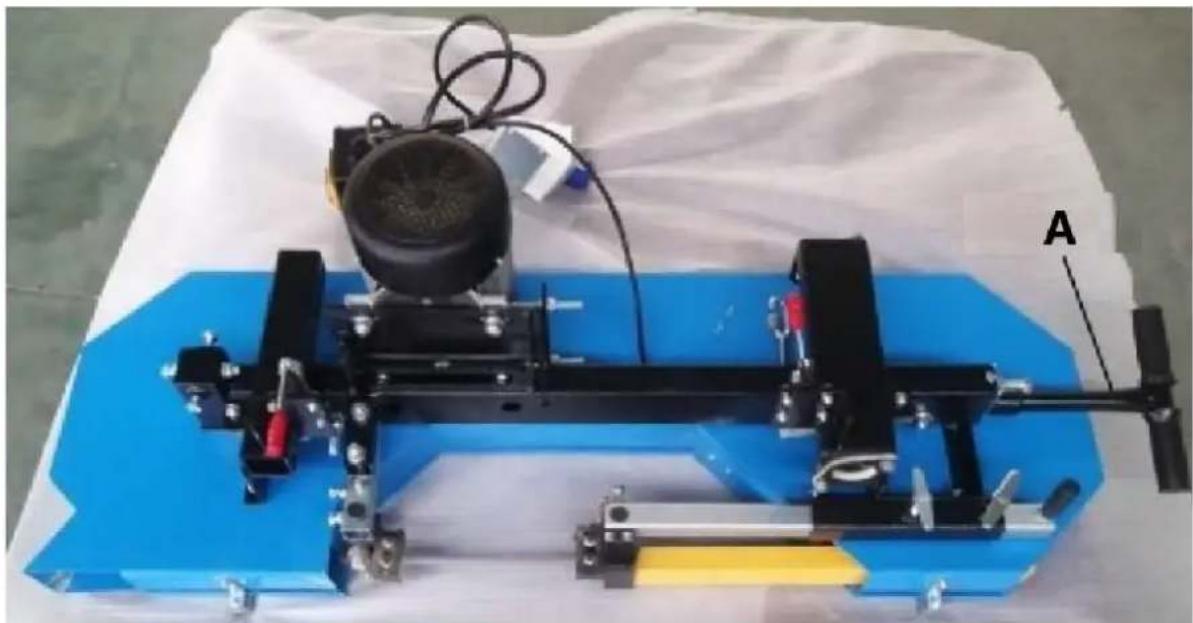

Læg et flyttetæppe på forsendelsespallen, som savværkskassen var spændt fast på. Tæppet forhindrer, at klingebeskyttelsen bliver ridset. Brug mindst to personer eller et mekanisk hjælpesystem til at fjerne hovedenheden fra savværkskassen og placere den med forsiden nedad på tæppet. Hovedenheden er meget tung, og der skal bruges korrekt teknik for at undgå personskade eller skade.

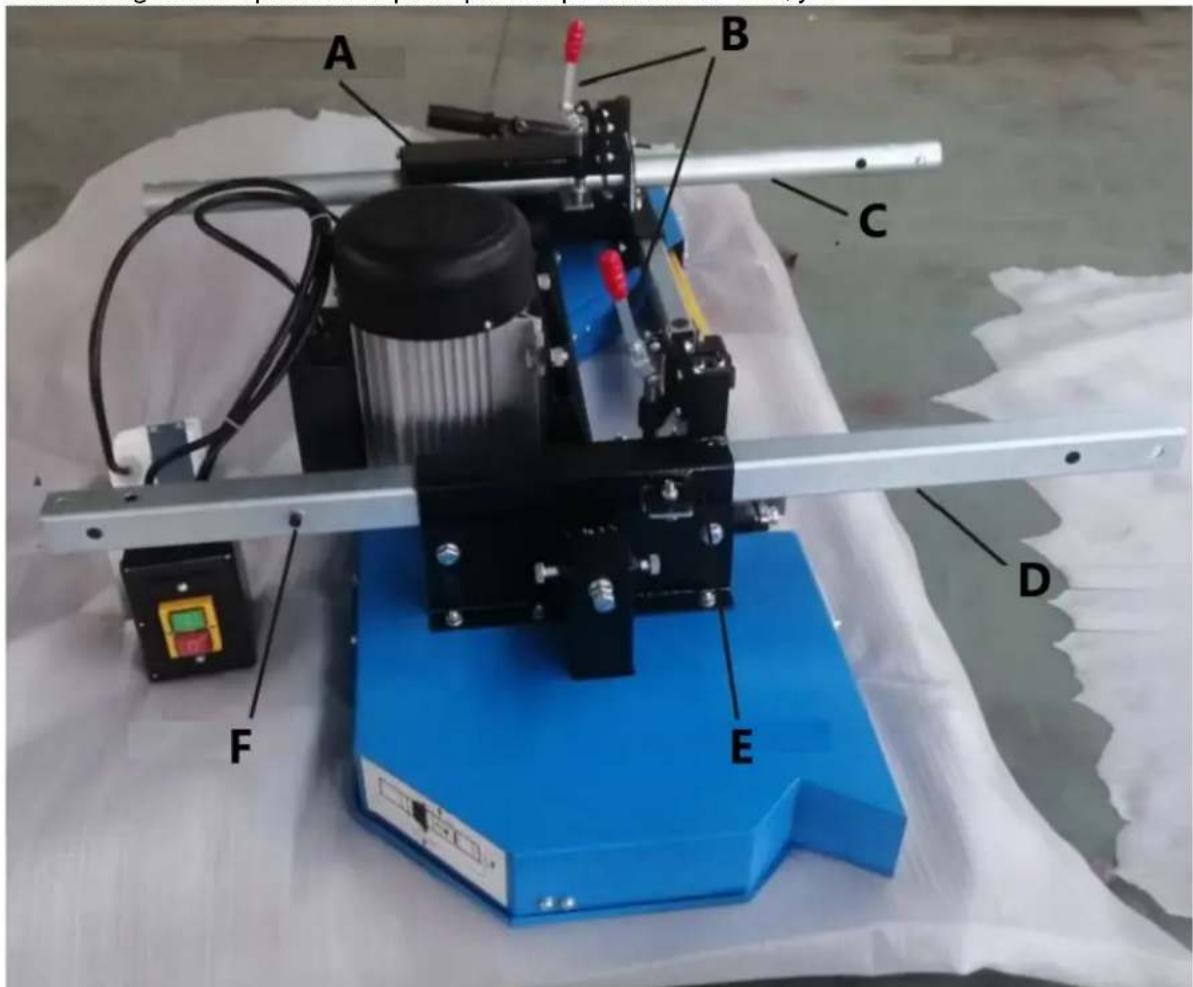

Find de firkantede og runde søjler, og sæt den runde ind i gliderøret tæt på knivspændingssystemet, og sæt den firkantede ind i gliderøret på den anden side, og fastgør to lodrette stolper med låsehåndtaget. Vær opmærksom på stopbolten på den firkantede søjle.

A B C D E F

A - Glidende rør

B - Låsehåndtag

C - Rund søjle

D - Firkantet søjle

E - Glidende rør

F - Stopbolt

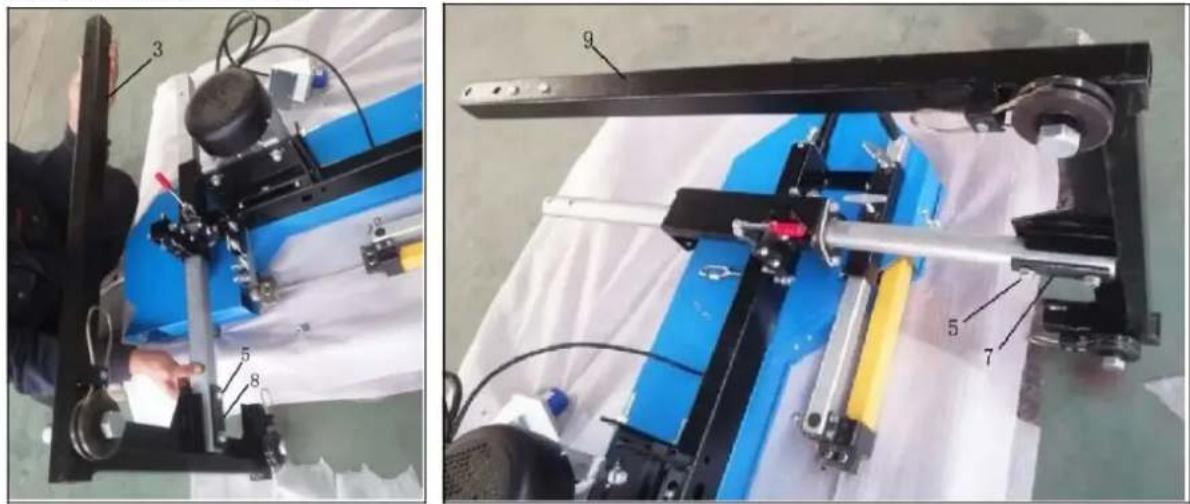

Forbind den venstre lodrette ramme (3) med den firkantede søjle som vist med bolte (5) og afstandsplade B (8). Forbind derefter den højre lodrette ramme (9) med den runde søjle med bolte (5) og afstandsplade C (6).

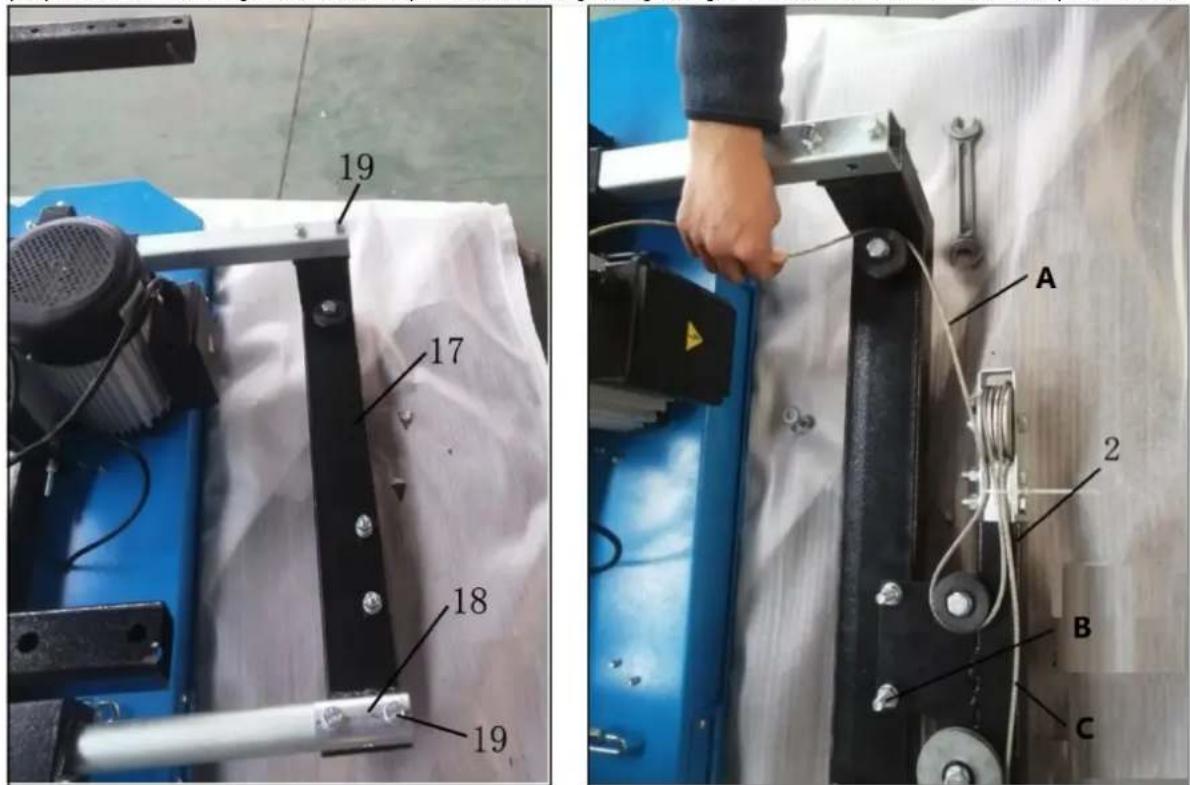

Forbind ledbeslaget (17) til den firkantede søjle og den runde søjle med bolte (19) og afstandsplade A (18). Løsn boltene og møtrikkerne på fællesbeslaget, og fastgør stålwireholderen som vist på billedet.

19 17 18 19 A 2 B C

A - Reb -1

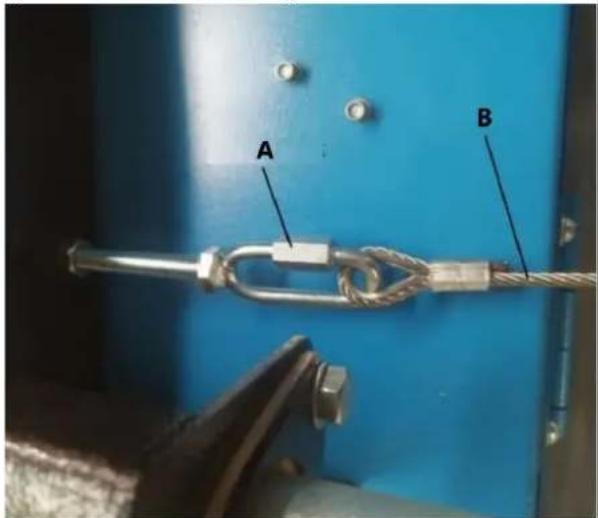

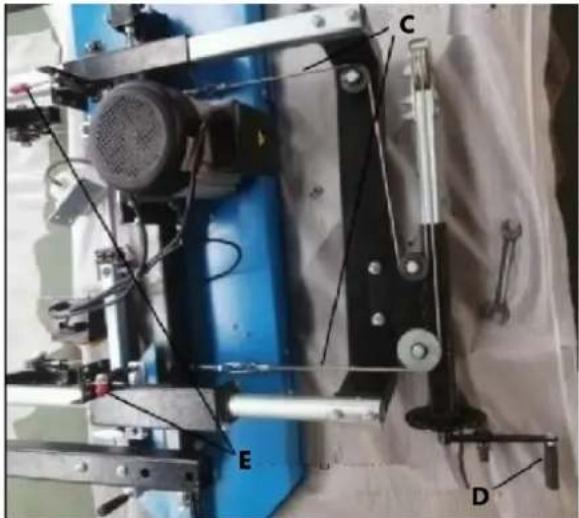

Løsn kædemøtrikken på maskinhovedet, lad ståltovet løbe over remskiven, fastgør de to ender af ståltovet til holderne, og spænd kædemøtrikken. Sving løftehåndtaget for at få stålrebet til at spænde. Lås låsehåndtagene.

A B

A - Kædemøtrik
B - Stålreb
C - Stålreb
D - Løftehåndtag
E - Låsehändtag

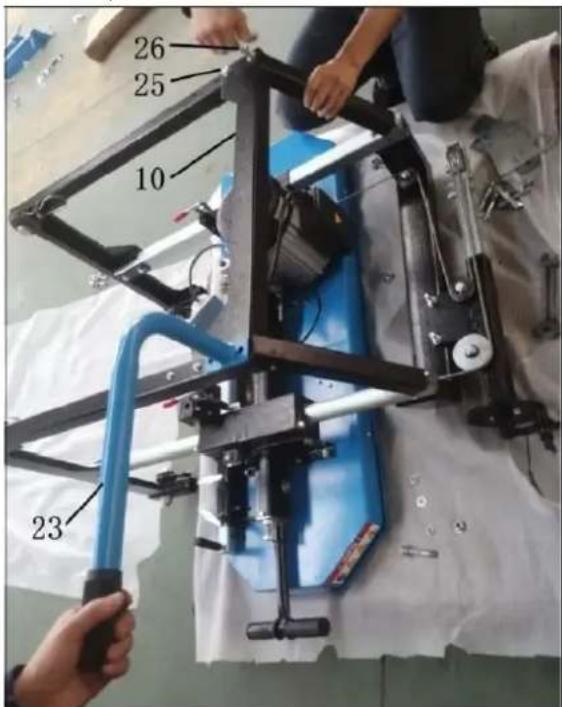

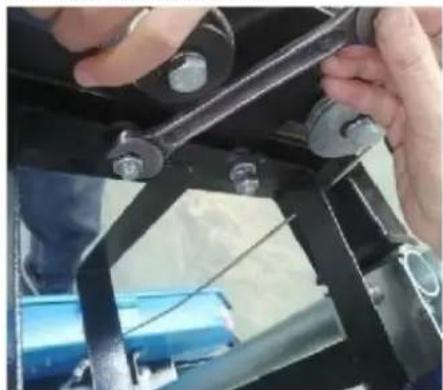

Forbind forstærkningsbeslaget (10) og push-pull-håndtaget (23) med de medfølgende dele (25, 26, 20, 21,22).

26 25 10 23

21 20 22

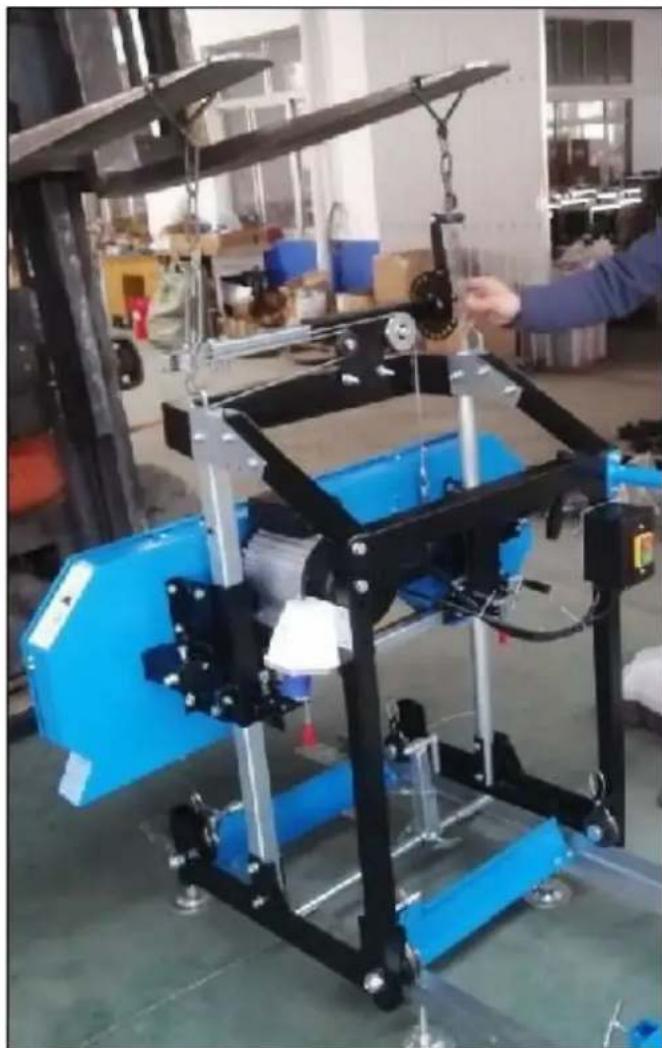

Når vognen er samlet på en palle, løftes maskinvognen med en gaffeltruck for at få den til at stå op og sætte den på skinnesystemet for at sikre, at rillerne på de fire hjul passer godt til skinnerne på sporet og bevæger sig jævnt på sporet. Hvis der ikke er en gaffeltruck i arbejdsområdet, skal der være mindst to personer til at få maskinvognen til at rejse sig og sætte den på sporet.

A 21

A - Gaffeltruck

Skub maskinvognen frem og tilbage i skinnesystemet for at sikre, at bredden på skinnen gør det muligt for savhovedet at bevæge sig frit. Hvis den binder, skal "L"-skinnerne sættes længere eller tættere sammen for at opnå en ensartet bredde langs hele skinnesystemet. Når den ønskede bredde er opnået, kan alle møtrikker og bolte spændes fast på bjælkebunkerne.

Saml kølevæskesystemet på bagsiden af det fælles beslag, vær opmærksom på, at de to bolte, der fastgør ståltovholderen, skal genbruges, tag først kun to møtrikker og skiver af, og monter støttepinden til tanken, og spænd derefter de to møtrikker, vær forsigtig under monteringen. Sæt derefter plasttanken i støttepælen, og tilslut til sidst vandslangen fra væsketanken til sprayen, der er monteret på knivstyret.

Bemærk: Vi anbefaler at tilsætte lidt opvaskemiddel til tanken for at hjælpe med at smøre træet - to til tre hættefulde.

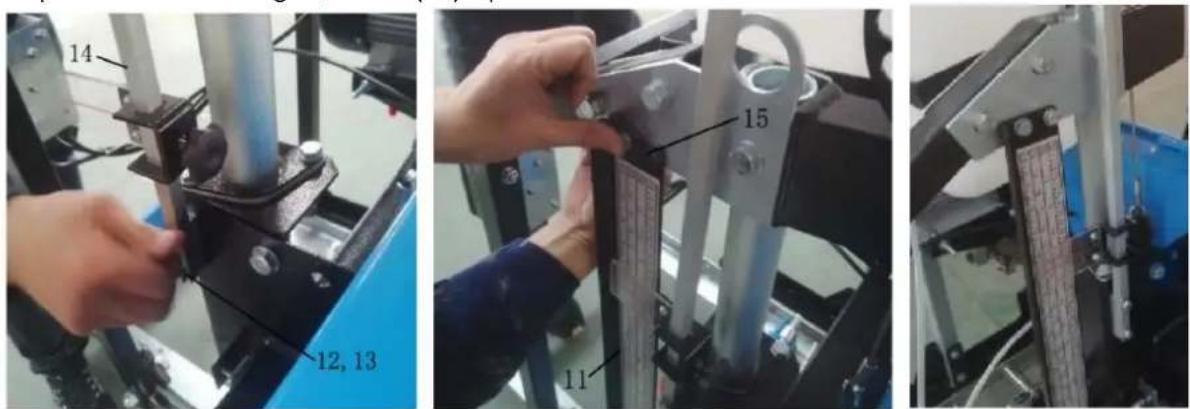

Find Pointer complete (14) og Scale bracket (11), fastgør Pointer complete på højre side af Sliding tube på savhovedet, brug disse medfølgende dele (12, 13). Og fastgør skalabeslaget på højre side af ledplade A med bolte og møtrikker (15). Spænd til sidst alle boltene.

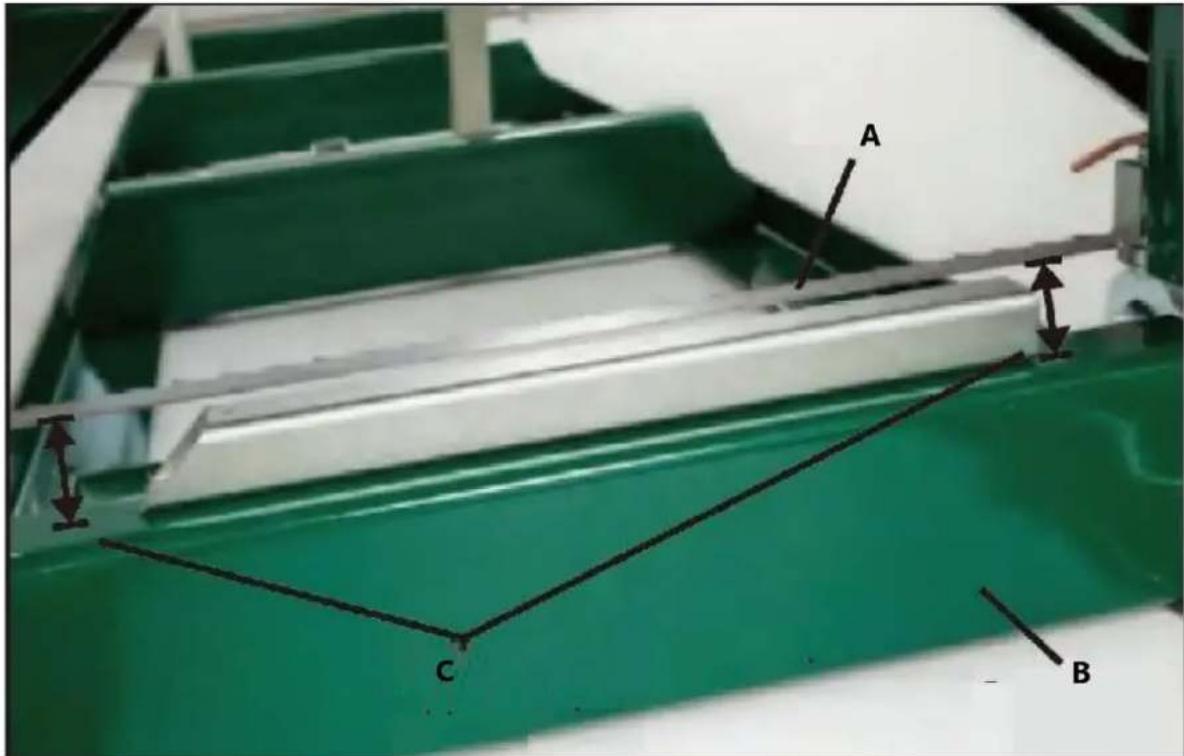

Brug et målebånd til at måle i venstre og højre side fra bladet til toppen af tværarmen. Hvis man ikke har et målebånd i hånden, kan man sætte et stålrør på oversiden af tværarmen for at kontrollere afstanden på begge sider. Afstanden skal være lige stor på begge sider. Hvis den ikke er ens, kan højden på venstre eller højre side af savhovedet justeres ved at justere spændingen i stålrebet og derefter dreje på løftehåndtaget for at få savhovedet til at gå let op og ned for at få balance i de to sider. Til sidst skal der opnås en god parallel mellem savklingen og den øverste overflade af tværarmen.

A C B

A - Savklinge

B - Tværgående arm

A - Højre side af møllen
B - Venstre side af møllen

Bemærk:

Klip altid i den retning, der er vist ovenfor. Bjælkeklemmen skal altid være på højre side af bjælken, og bjælkeholderne skal altid være på venstre side. Hvis man ikke skærer i denne retning, kan stammen løsne sig og måske endda forårsage skader.

Nu hvor dit savværk er samlet, skal du gennemgå "OPSÆTNINGSPROCEDURER FOR SAVVÆRK" i det følgende afsnit. Hvis du ikke gør det, kan det resultere i dårlig saveevne, skader eller personskade.

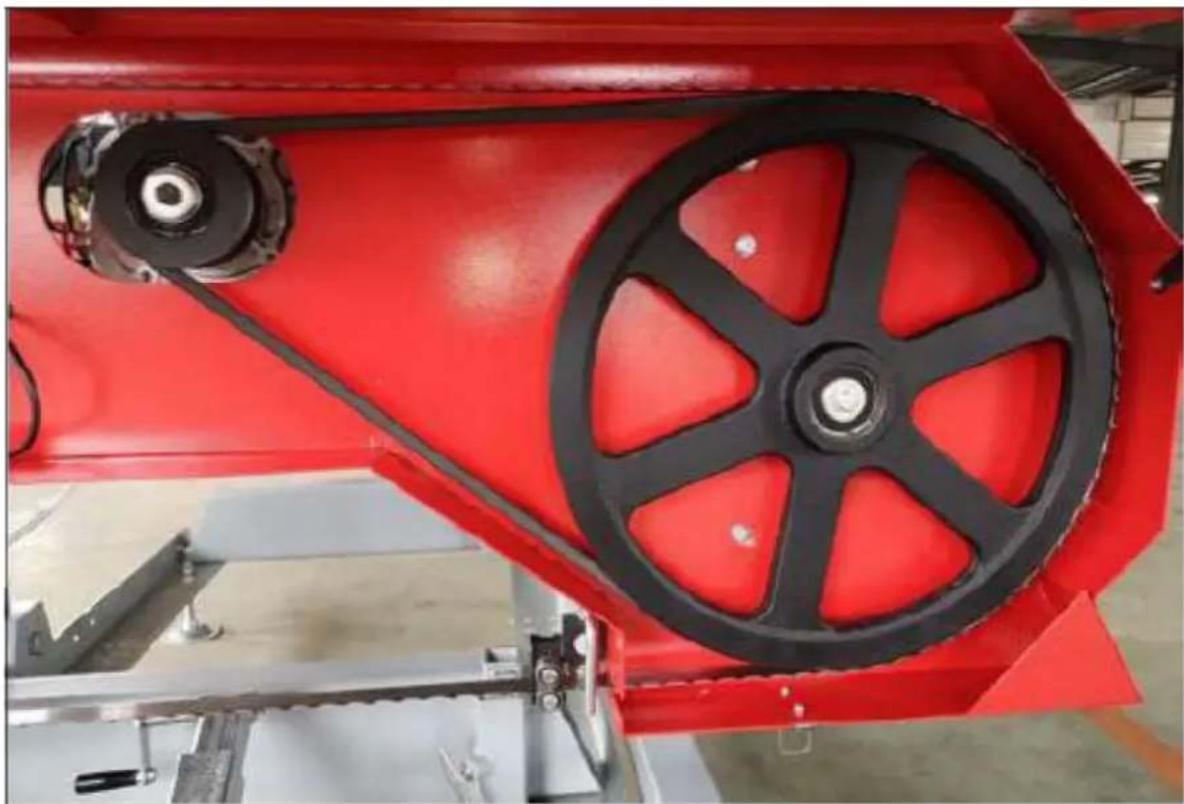

PROCEDURER FOR OPSÆTNING AF SAVVÆRK BÆLTESPÆNDING

For at kontrollere remspændingen skal du med din hånd forsøge at bøje remmen op og ned. Disse bør ikke være mere end 1/4" afbøjning i begge retninger (1/2" i alt). Hvis remmen afbøjes mere end dette, skal den strammes som beskrevet nedenfor.

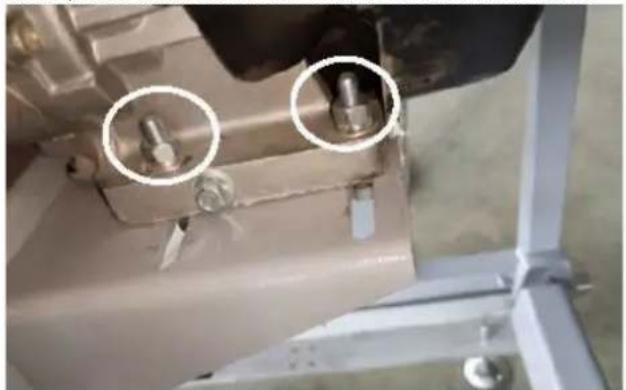

For at skifte drivremmen løsnes de fire bolte, der fastgør motoren til motorophænget, med en 16 mm skruenøgle.

Nu hvor motoren kan glide frit på motorens monteringsplade, skal du dreje 13 mm-møtrikken (A) på den vandrette tap mod uret, skubbe motoren ind mod tappen og spænde remmen mere. Gør dette trin trinvist, mens du kontrollerer, at bæltet er korrekt afbøjet. Det er også vigtigt at sikre, at motoren forbliver vinkelret på drivremmen. Overspænding kan få motoren til at vride sig på monteringspladen, hvilket resulterer i problemer med at justere remmen og for tidlig slitage. Når den ønskede remspænding er indstillet, spændes de fire motorbolte. Hvis drivremmen er for stram, kan du alternativt dreje 13 mm-møtrikken (B) på den vandrette tap mod uret og skubbe motoren væk fra tapen.

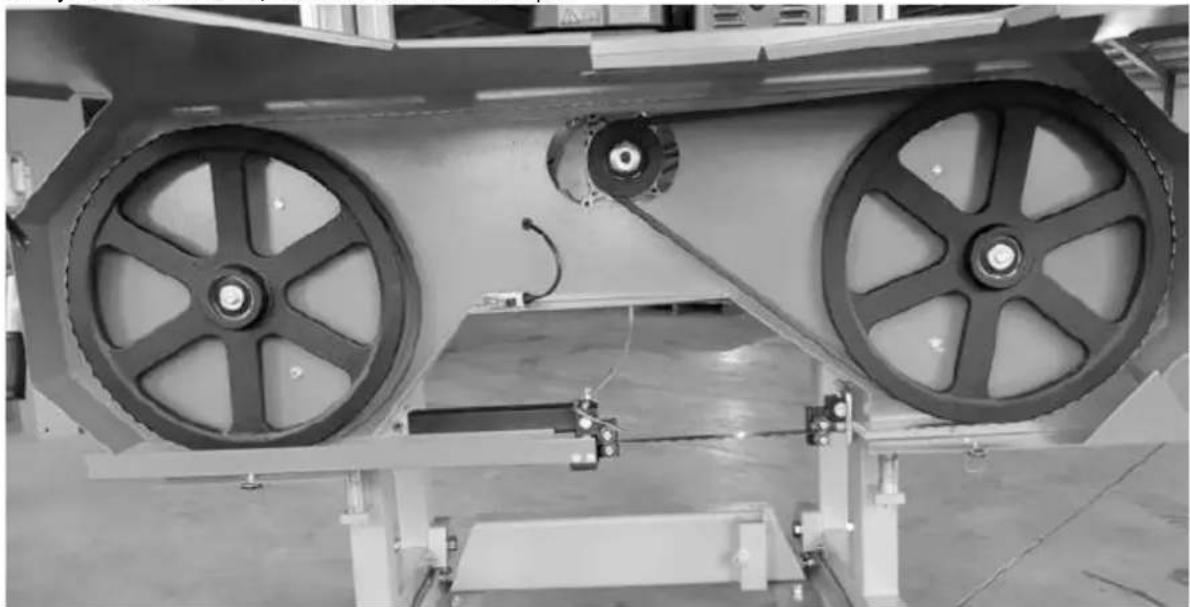

SPORING AF KNIVE

Forsøg aldrig at udføre nedenstående handling, når motoren kører. Fjern tændrørshætten som en sikkerhedsforanstaltning. Det anbefales også at bære handsker og sikkerhedsbriller, når man arbejder med knivene, da de er ekstremt skarpe.

Klingen skal køre med samme afstand mellem tand og båndhjul på begge sider. Mål afstanden fra spidsen af klingens tand til forsiden af båndhjulet på begge sider. Hvis der er behov for en justering på en af siderne, beskrives proceduren i nedenstående trin.

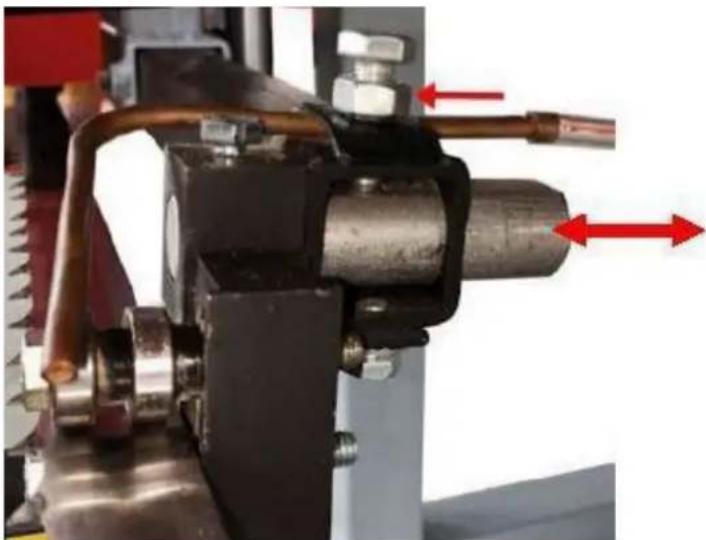

Løsn knivstyringsbolten med en 13 mm topnøgle. Den runde aksel skal nu være fri til at glide bagud og af vejen. Udfør dette trin på begge styreenheder. Det sikrer, at styrelejet ikke påvirker klingens sporing under justeringen.

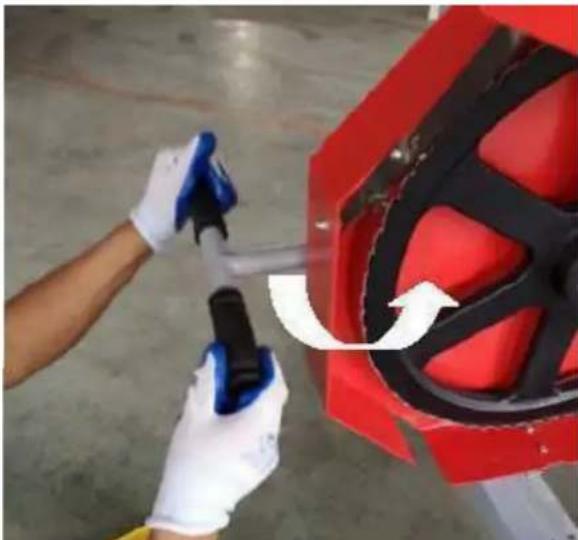

Tag lidt af spændingen af klingen ved at dreje "T"-håndtaget mod uret en hel omgang fra den fuldt spændte position.

Justering af højre side

Løsn sporingens justeringsbolt med en justerbar skruenøgle. Justeringsbolten kan nu drejes for at ændre vinklen på båndhjulet og spore klingen. For at flytte klingen længere bagud på båndhjulet skal denne bolt drejes med uret. Hvis man derimod drejer bolten mod uret, tvinges klingen til at køre mere fremad på båndhjulet.

Brug handsker, drej båndhjulet med hånden, og se, hvordan klingen har ændret sporing. Mål afstanden igen, og gentag ovenstående trin for at kompensere yderligere, hvis det er nødvendigt.

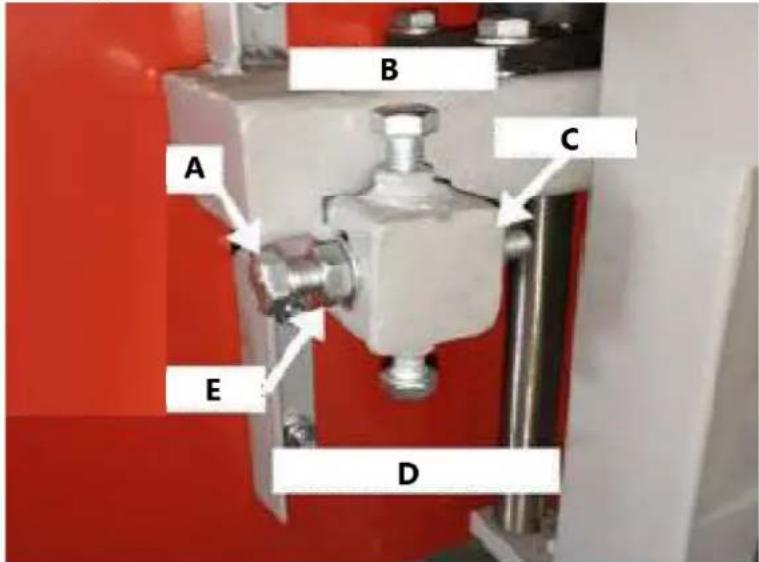

Justering af venstre side

For at justere savværkets venstre side skal du igen starte med at tage spændingen af klingen ved at dreje "T"-håndtaget en omgang mod uret. Brug en 16 mm nøgle til at løsne begge "lodrette bolte" en 1/2 omgang. Det vil fjerne den klemmekraft, som de to bolte forårsager på bändhjulets aksel, så det kan bevæge sig frit i de følgende trin.

A B C E D

A - Vandret bolt B - Lodret bolt C - Vandret indvendig møtrik D - Lodret bolt i bunden E - Vandret udvendig møtrik

At flytte bladet fremad

Hold den "vandrette bolt" fast med en 16 mm nøgle, og drej den "vandrette indvendige møtrik" en 1/2 omgang mod uret. Hold stadig den "vandrette bolt" stille, og drej den "vandrette udvendige møtrik" en 1/2 omgang med uret. Dette har nu forskudt den "vandrette bolt" og båndhjulsakslen, hvilket får bladet til at spore mere fremad.

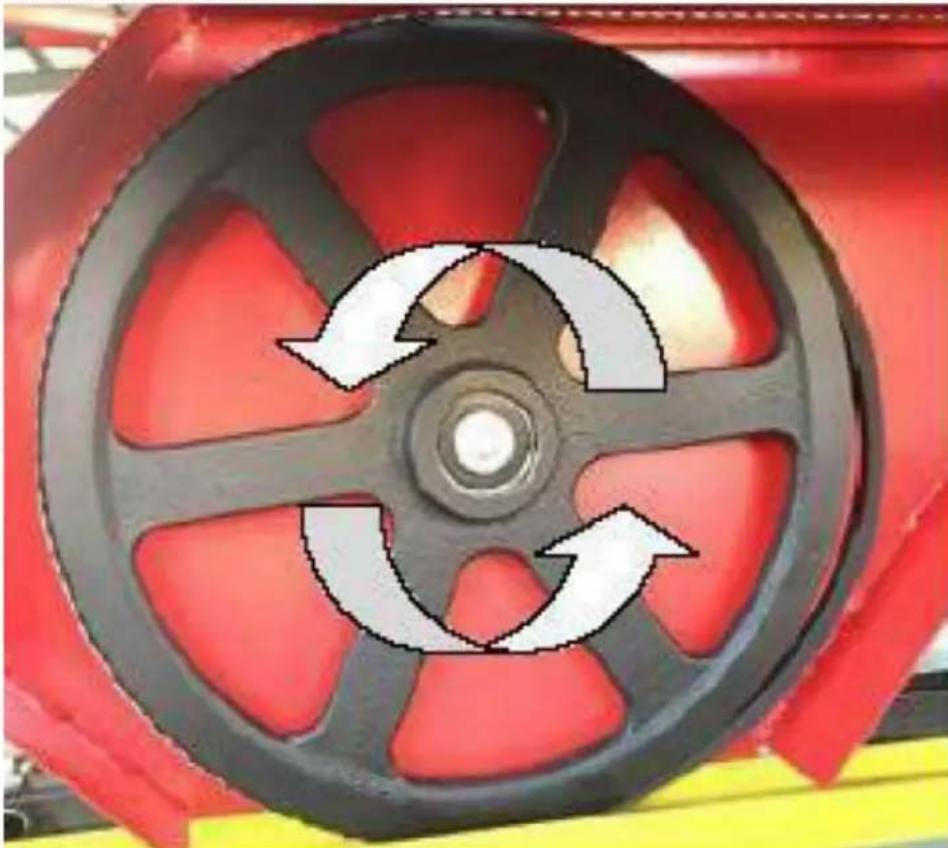

Flytning af bladet bagud

Hold den "vandrette bolt" fast med en 16 mm nøgle, og drej den "vandrette udvendige møtrik" en 1/2 omgang mod uret. Hold stadig den "vandrette bolt" stille, og drej den "vandrette indvendige møtrik" en 1/2 omgang med uret. Dette trin har nu forskudt den "vandrette bolt" og banhjulets aksel, hvilket får bladet til at spore mere fremad. Spænd de lodrette bolte og derefter møtrikkerne for at fastspænde båndhjulets aksel i lodret position.

Spænd klingen igen ved at dreje "T"-håndtaget en hel omgang i urets retning. Brug handsker, drej bannehjulet med hånden, og se, hvordan klingen har ændret sporing. Mål afstanden igen, og gentag ovenstående trin for at kompensere yderligere, hvis det er nødvendigt. Når klingen sporer rigtigt, skal du føre klingestyringsenhederne op til klingen igen. Hold en papirbreddes afstand mellem bladstyringslejet og bagsiden af bladet. Du kan finde flere oplysninger om denne opsætning i næste afsnit - "JUSTERING AF BLADEGUIDE".

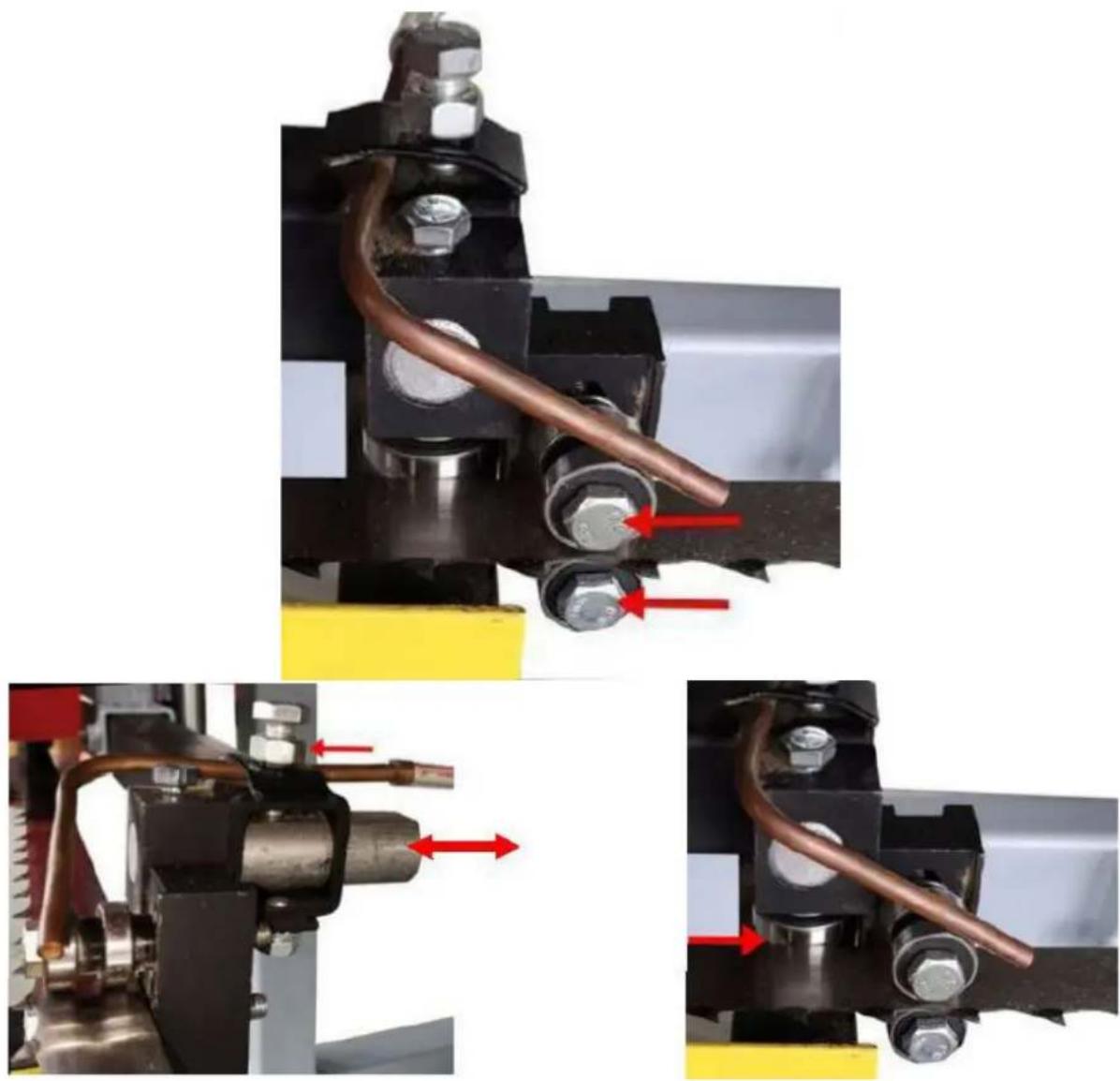

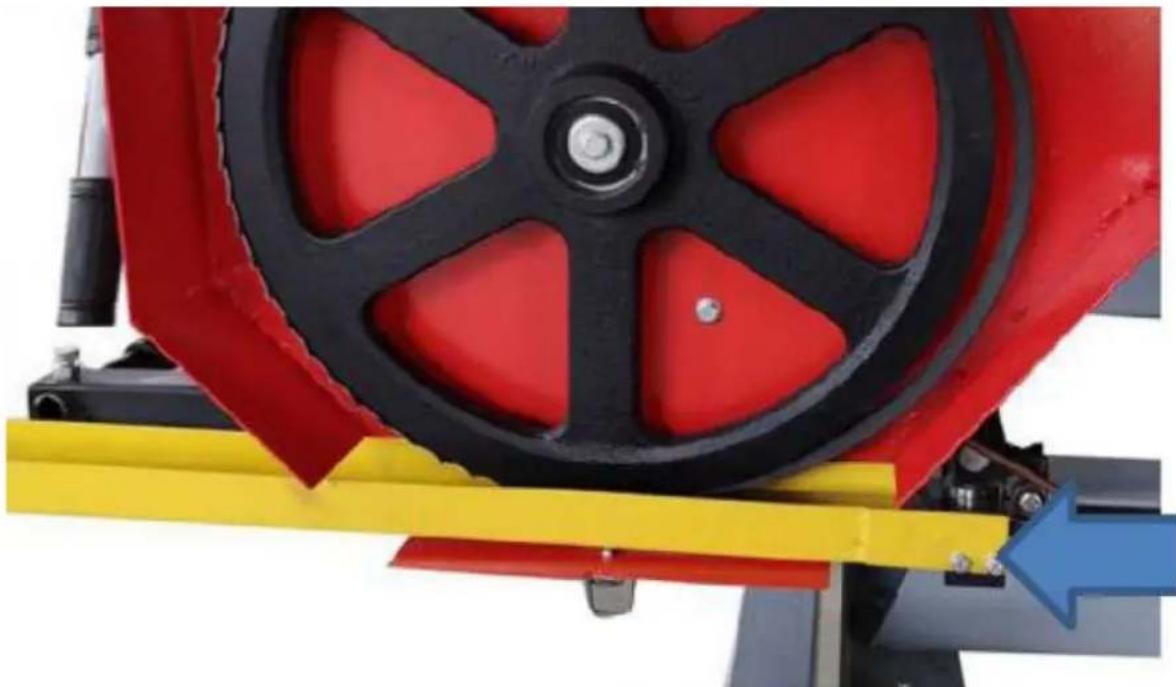

JUSTERING AF KLINGESTYRING

Forsøg aldrig at udføre nedenstående handling, når motoren kører. Fjern tændrørshætten som en sikkerhedsforanstaltning. Det anbefales også at bekræfte, at bladet sporer korrekt, før du udfører nedenstående. Bladsporing er beskrevet på forrige side. Brug en 13 mm skruenøgle til at løsne knivstyringsbolten på både venstre og højre side. De skal kunne glide frit op og ned.

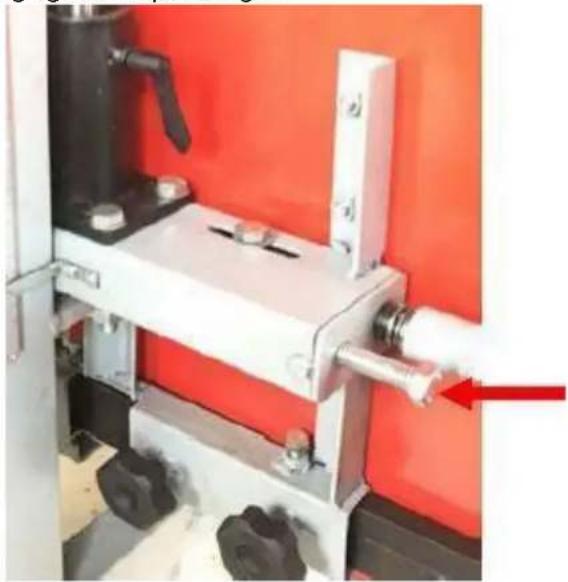

Løsn knivstyringsbolten med en 13 mm topnøgle. Den runde aksel skal nu kunne glide frit frem og tilbage. Placer den, så der er en papirbredde mellem lejet og bagsiden af klingen. Spænd bolten mod den flade del af akslen for at fastgøre enheden igen. Brug et stykke papir mellem klingen og klingestyringsblokkene, og spænd lejeboltene.

BLADE TENSION

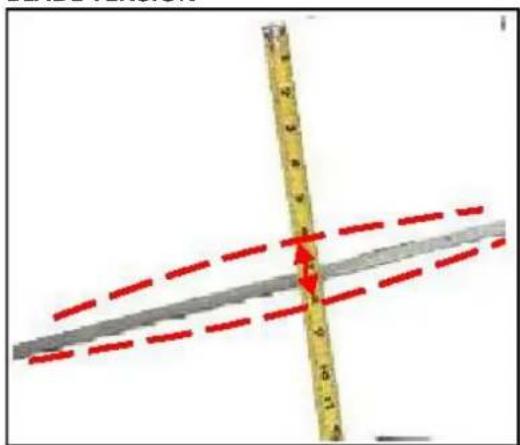

Korrekt klingespænding er opnået, når klingen ikke afbøjes mere end i alt 1/8" - 1/4" op/ned, når den bevæges fast med hånden i midten af klingestyringsblokkene. Ved at dreje "T"-håndtaget til knivspænding i urets retning øges knivspændingen.

Når du spænder klingen, skal du sørge for, at justeringsbolten bag T-håndtaget (billedet) sidder tilbage i sin fordybning, når du er færdig, og før fræseren kører. Hvis du ikke gør det, bliver klingen kastet og kan gå i stykker.

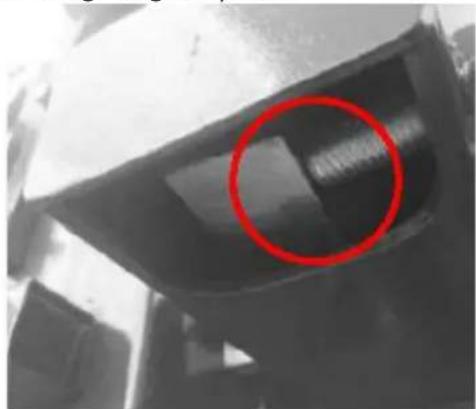

Sporingsjusteringsbolten er ude af fordybningen, hvis det ser sådan ud, må du IKKE starte møllen, før den hviler tilbage i fordybningen.

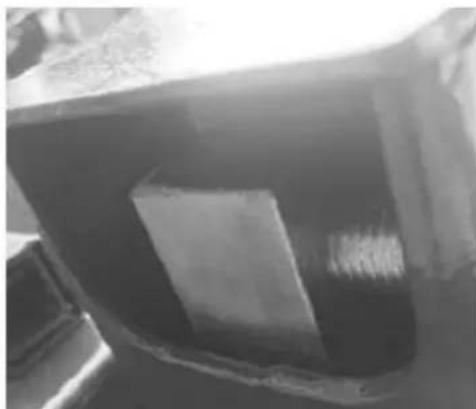

Bolten til justering af sporing sidder i fordybningen. Det skal se sådan ud, før møllen startes op igen.

Sørg for, at knivens støttearm er låst på plads, när du har spændt kniven.

VEDLIGEHOLDELSE AF SAVVÆRK

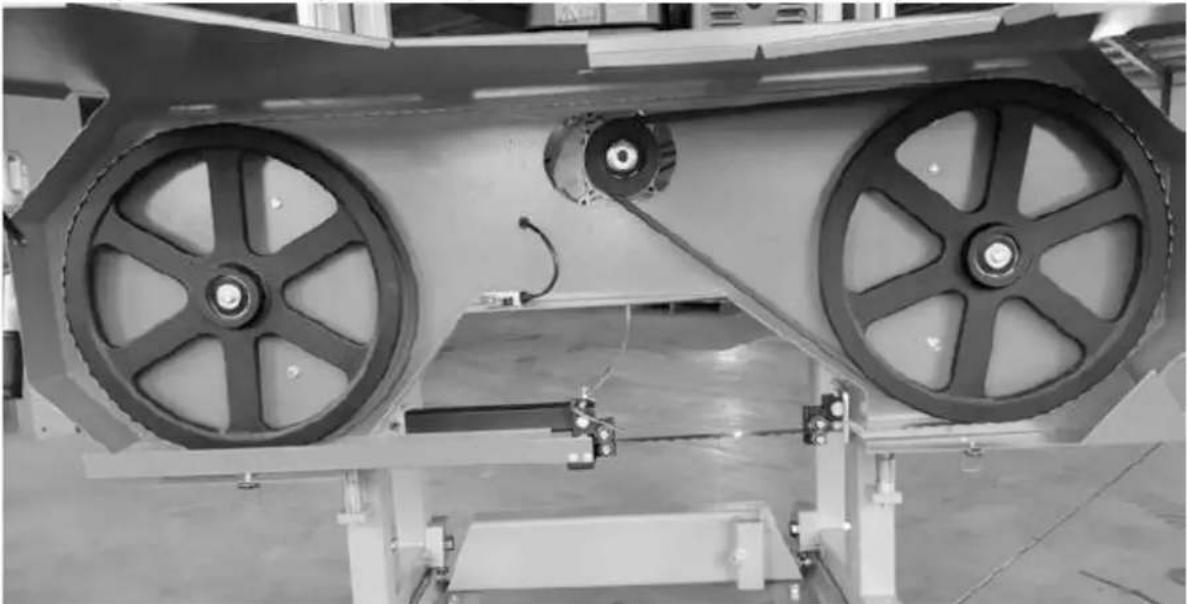

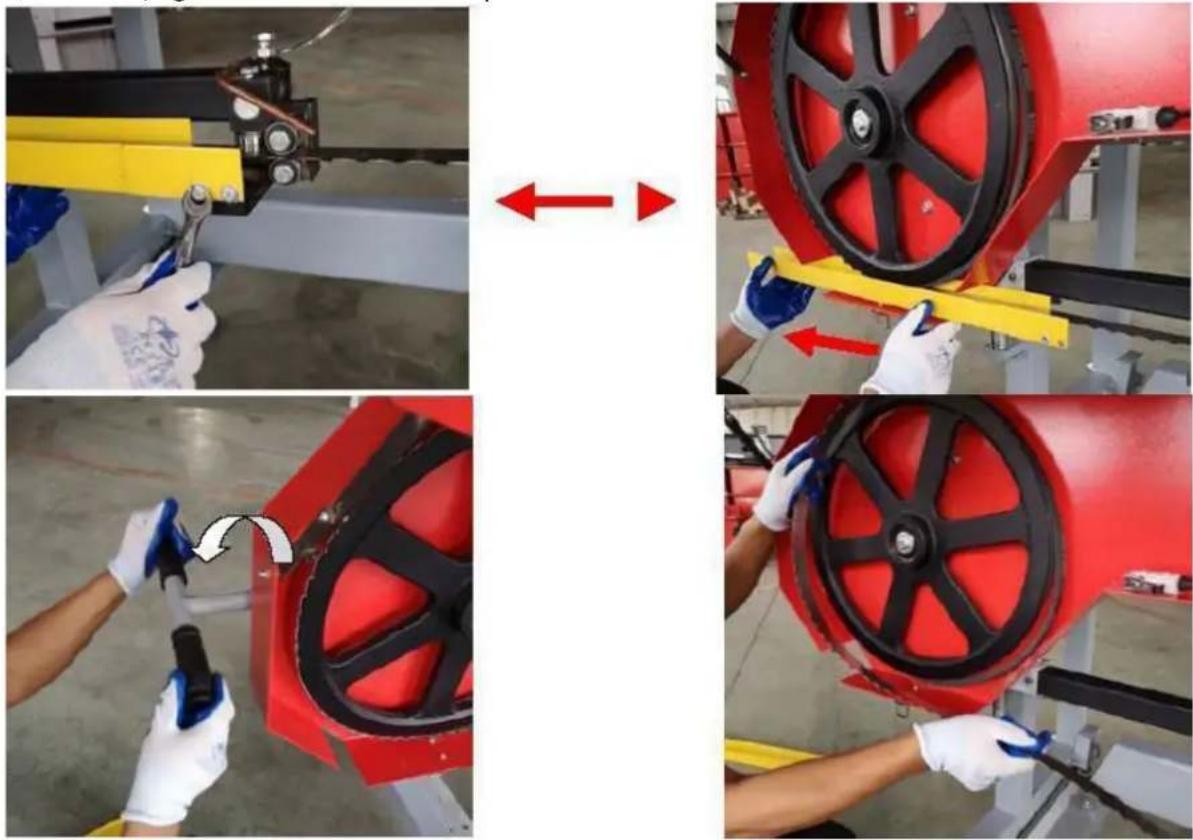

SKIFT AF KLINGE

Forsøg aldrig at udføre nedenstående handling, når motoren kører. Som en sikkerhedsforanstaltning skal du tage stikket ud. Brug handsker og sikkerhedsbriller, når du skifter klinge.

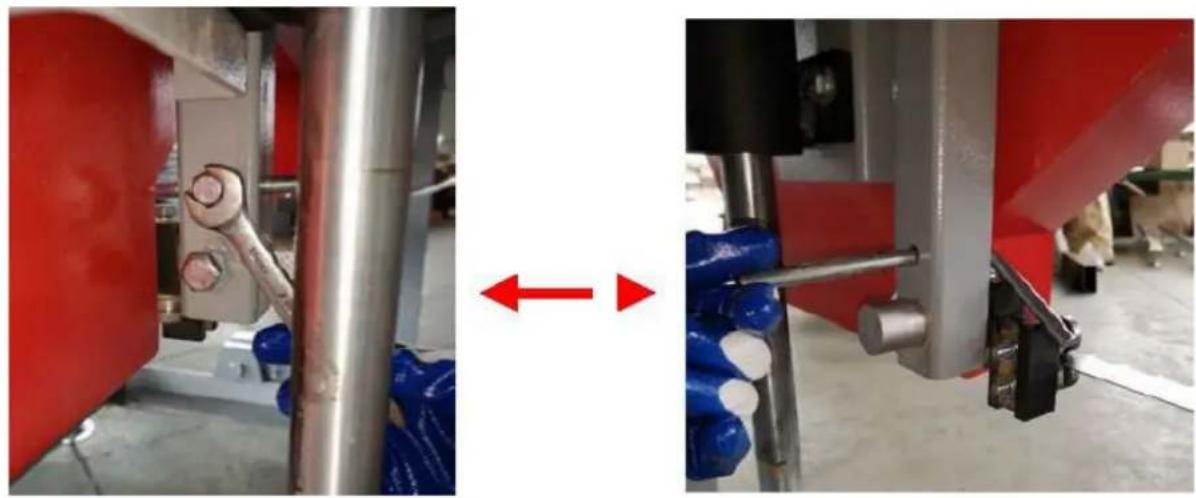

Løsn skruen, og træk knivbegrænsningsgrebet tilbage.

Løsn skruen, og træk dækslet til knivbeskyttelsen ud.

Fjern spændingen i klingen ved at dreje "T"-håndtaget mod uret. Klingen skal nu være løs og fri til at trække lige ud foran. Den nye klinge kan nu monteres, afskærmningerne lukkes, og den korrekte klingespænding indstilles.

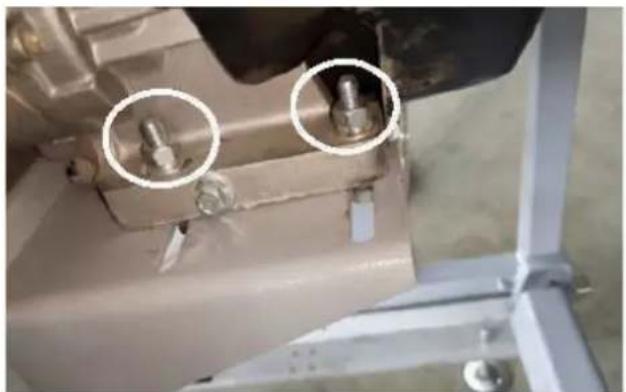

UDSKIFTNING AF BÆLTER

Forsøg aldrig at udføre nedenstående handling, når motoren kører. Som en sikkerhedsforanstaltning skal du tage stikket ud. Der skal bæres handsker og sikkerhedsbriller ved udskiftning af remmene. Ved udskiftning af bæltet skal klingen først fjernes, følg ovenstående trin for at fjerne klingen.

Der er to "V"-remme af gummi på savværket, og de bør udskiftes som et sæt. Det anbefales ikke at udskifte de enkelte bælter separat. Det anbefales at bruge en BX50-tandrem til drivsiden og en BX41-folderem.

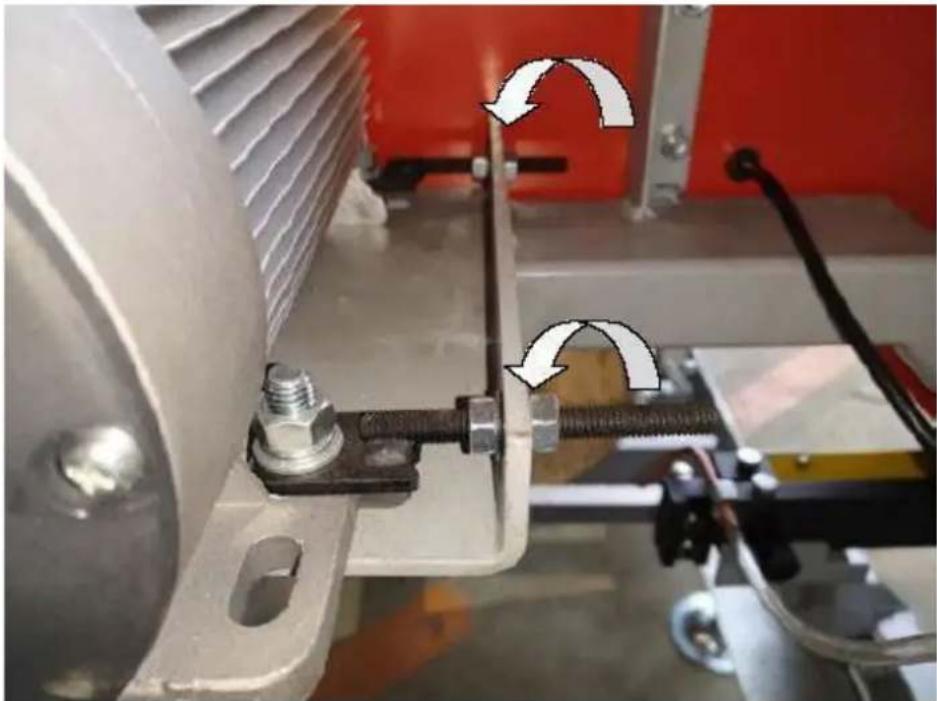

For at skifte drivremmen løsnes de fire bolte, der fastgør motoren til motorophænget, med en 16 mm skruenøgle.

Nu er motoren fri til at glide på monteringspladen, og drej 13 mm-møtrikken på den vandrette tap mod uret. Det gør det muligt for motoren at bevæge sig og fjerner også spændingen fra remmen. Det gamle bælte kan fjernes, og det nye bælte kan monteres. Spænd den nye rem, og se anvisningerne for remspænding i afsnittet om opsætning af savværket i manualen. Følgebæltet kan nu skiftes ved blot at trække det af og montere det nye. Klingen kan nu genmonteres, afskærmningerne lukkes, og den korrekte klingespænding indstilles.

Bemærk, at knivsporet sandsynligvis vil ændre sig og skal justeres, når der installeres nye bælter. Se "BLADE TRACKING" for mere information.

Bemærk - Det er meget vigtigt at fjerne spændingen fra klingen ved at dreje "T"-håndtaget mod uret, när savværket ikke er i brug. Hvis du ikke gør det, vil det resultere i flade pletter på gummibælterne. Disse flade steder vil få møllen til at vibrere for meget ved næste brug.
