BEDIENUNGSANLEITUNG WOOHS-E3600K MSW

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Beschreibung des Parameters Parameterwert
Produktname	Horizontale Bandsäge
Modell	MSW-WOOHS-7HP
Motorleistung [kW]	4,1
Motordrehzahl [U/min]	3600
Schaufelgeschwindigkeit [m/s]	14
Maximale Schnittleistung [mm]	457
Abmessungen (Breite x Tiefe x Höhe) [mm]	1250 x 1340 x 3000
Gewicht [kg]	156

Beschreibung des Parameters Parameterwert
Produktname	Horizontale Bandsäge
Modell	MSW-WOOHS-E3600K
Nennspannung [V~] / Frequenz [Hz]	230/50
Nennleistung [W]	2600
Motordrehzahl [U/min]	2800
Schutzart IP	IP44
Schaufelgeschwindigkeit [m/s]	14
Maximale Schnittleistung [mm]	457
Abmessungen (Breite x Tiefe x Höhe) [mm]	1350 x 1240 x 3000
Gewicht [kg]	152

WARNUNG:

Lesen Sie alle ANWEISUNGEN sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Die Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen kann zu schweren Verletzungen führen.

VORWORT

Diese Maschine ist nur für bestimmte Anwendungen geeignet. Wir empfehlen dringend, dieses Gerät nicht zu modifizieren und/oder für eine andere als die vorgesehene Anwendung zu verwenden.

Wenn Sie Fragen zu einer bestimmten Anwendung haben, verwenden Sie die Maschine NICHT, bevor Sie sich nicht mit uns in Verbindung gesetzt haben, um festzustellen, ob die Anwendung mit dem Produkt durchgeführt werden kann oder sollte.

VERWENDUNGSZWECK

Dieses Sägewerk ist für das Sägen von Stämmen ausgelegt, während das Werk fest auf dem Boden steht.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

WARNUNG: Lesen und verstehen Sie alle Anweisungen. Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

WARNUNG: Die in dieser Bedienungsanleitung enthaltenen Warnhinweise,

Vorsichtsmaßnahmen und Anweisungen können nicht alle möglichen Bedingungen oder Situationen abdecken, die auftreten können. Der Bediener muss sich darüber im Klaren sein, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht in dieses Produkt eingebaut werden können, sondern vom Bediener bereitgestellt werden müssen.

ARBEITSBEREICH

• Halten Sie den Arbeitsbereich sauber, frei von Unordnung und gut beleuchtet. Unübersichtliche und dunkle Arbeitsbereiche können zu Unfällen führen.
• Verwenden Sie Ihr Sägewerk nicht an Orten, an denen die Gefahr eines Brandes oder einer Explosion besteht, z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und Unbeteiligte fern, wenn Sie ein Elektrowerkzeug bedienen. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren, daher sollten Besucher einen Sicherheitsabstand zum Arbeitsbereich einhalten.
• Achten Sie auf alle Stromleitungen, Stromkreise, Wasserrohre und andere mechanische Gefahren in Ihrem Arbeitsbereich, insbesondere auf solche Gefahren, die sich unterhalb der Arbeitsfläche befinden und für den Bediener nicht sichtbar sind und die unbeabsichtigt berührt werden und Personen- oder Sachschäden verursachen können.
• Achten Sie auf Ihre Umgebung. Die Verwendung von Elektrowerkzeugen in einem engen Arbeitsbereich kann Sie in gefährliche Nähe von Schneidwerkzeugen und rotierenden Teilen bringen.

PERSÖNLICHE SICHERHEIT

• Bleiben Sie wachsam, passen Sie auf, was Sie tun, und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie ein Elektrowerkzeug bedienen. Benutzen Sie ein Elektrowerkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit bei der Bedienung von Elektrowerkzeugen kann zu schweren Verletzungen führen.
• Ziehen Sie sich richtig an. Tragen Sie keine weite Kleidung, baumelnde Gegenstände oder Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen. Lüftungsöffnungen verdecken oft bewegliche Teile und sollten vermieden werden.
• Verwenden Sie Sicherheitskleidung und -ausrüstung. Tragen Sie eine Schutzbrille oder eine Schutzbrille mit Seitenschutz, die den geltenden nationalen Normen entspricht, oder, falls erforderlich, einen Gesichtsschutz.
• Verwendung als Staubmaske bei staubigen Arbeitsbedingungen. Dies gilt für alle Personen, die sich im Arbeitsbereich aufhalten. Verwenden Sie außerdem rutschfeste Sicherheitsschuhe, einen Schutzhelm, Handschuhe, Staubauffangsysteme und gegebenenfalls einen Gehörschutz.
• Nicht übergreifen. Achten Sie stets auf einen sicheren Stand und das Gleichgewicht.
• Entfernen Sie Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Gerät an die Stromversorgung anschließen oder einschalten. Ein Schlüssel, der an einem rotierenden Teil des Werkzeugs hängen bleibt, kann zu Verletzungen führen.

- Nehmen Sie niemals bei laufendem Motor Einstellungen an der Messerführung vor, bauen Sie keine Messer aus oder ein und führen Sie keine anderen Wartungsarbeiten oder Einstellungen durch.

EINSATZ UND PFLEGE DER WERKZEUGE

- Vergewissern Sie sich immer, dass der Bediener mit den richtigen Sicherheitsvorkehrungen und Betriebstechniken vertraut ist, bevor Sie die Maschine benutzen.

- Vermeiden Sie "Kick-back", indem Sie wissen, unter welchen Bedingungen es entstehen kann.

- Setzen Sie das Werkzeug nicht mit Gewalt ein. Werkzeuge leisten bessere und sicherere Arbeit, wenn sie in der Weise eingesetzt werden, für die sie konzipiert sind.

- Verwenden Sie das Sägewerk niemals mit einem defekten Schalter. Jedes Elektrowerkzeug, das nicht mit dem Schalter gesteuert werden kann, ist gefährlich und muss vor der Verwendung repariert werden.

- Schalten Sie den Motor aus und stellen Sie den Schalter in die verriegelte oder ausgeschaltete Position, bevor Sie die Maschine warten, einstellen, Zubehör oder Anbaugeräte montieren oder einlagern. Durch diese vorbeugenden Sicherheitsmaßnahmen wird das Risiko einer unbeabsichtigten Inbetriebnahme des Elektrowerkzeugs verringert.

- Sichern Sie die Stämme mit der Klemmvorrichtung für die Stammschraube und nicht mit der Hand oder der Hilfe einer anderen Person. Diese Sicherheitsvorkehrung ermöglicht eine ordnungsgemäße Bedienung des Werkzeugs mit beiden Händen.

- Lagerung des Sägewerks. Wenn das Sägewerk nicht benutzt wird, lagern Sie es an einem trockenen, sicheren Ort oder bewahren Sie es gut abgedeckt und außerhalb der Reichweite von Kindern auf. Überprüfen Sie das Sägewerk vor der Lagerung und vor der Wiederverwendung auf seinen einwandfreien Zustand.

- Pflegen Sie Ihr Sägewerk. Es wird empfohlen, den allgemeinen Zustand des Sägewerks zu überprüfen, bevor es eingesetzt wird. Halten Sie Ihr Sägewerk in gutem Zustand, indem Sie ein Programm zur gewissenhaften Reparatur und Wartung gemäß den empfohlenen Verfahren in diesem Handbuch durchführen. Wenn abnormale Vibrationen oder Geräusche auftreten, schalten Sie das Sägewerk sofort aus und lassen Sie das Problem beheben, bevor Sie es weiter benutzen.

- Halten Sie die Sägeblätter scharf und sauber. Ordnungsgemäß gewartete Bandsägeblätter verklemmen sich seltener und sind leichter zu kontrollieren.

- Reinigung und Schmierung. Verwenden Sie zur Reinigung Ihres Sägewerks nur Seife und ein feuchtes Tuch.

Viele Haushaltsreiniger sind schädlich für die Kunststoff- und Gummiteile des Sägewerkes.

- Verwenden Sie nur Zubehör, das vom Hersteller für Ihr Modell empfohlen wird. Zubehörteile, die für ein anderes Sägewerk geeignet sind, können bei Verwendung auf dem Sägewerk eine Verletzungsgefahr darstellen.

- Betreiben Sie die Maschine immer mit allen Sicherheits- und Schutzvorrichtungen, die vorhanden und in Ordnung sind. Nehmen Sie KEINE Änderungen an den Sicherheitsvorrichtungen vor. Nehmen Sie die Maschine NICHT in Betrieb, wenn Sicherheits- oder Schutzvorrichtungen fehlen oder nicht funktionsfähig sind.

- Lassen Sie das Sägewerk niemals unbeaufsichtigt laufen.

- Aufgewickelte Klingen können mit erheblicher Kraft und unvorhersehbar in jede Richtung auseinander springen. Behandeln Sie aufgerollte Klingen, auch solche, die in Kartons verpackt sind, immer mit äußerster Vorsicht.

- Benutzen Sie das Gerät niemals zum Schneiden von anderen Gegenständen als Holz oder für andere Zwecke als die in dieser Anleitung beschriebenen Schnitte.

VERFAHREN ZUR INBETRIEBNAHME - BETRIEB DER GERÄTE

1. Tragen Sie strapazierfähige Arbeitshandschuhe, eine ANSI-geprüfte Schutzbrille hinter einem Vollgesichtsschutz, Arbeitsschuhe mit Stahlkappen und eine Staubmaske.
2. Bedienen Sie nur mit Hilfe.
3. Stellen Sie sicher, dass die Führungsblöcke fest sitzen und die Schiene eben ist.
4. Füllen Sie den Schmiermittelbehälter mit sauberem Wasser und Spülmittel.
5. Starten und bedienen Sie den Motor.
6. Schneiden Sie Äste von dem zu verarbeitenden Holz ab.
7. WARNUNG: Um Tod oder schwere Verletzungen zu vermeiden, schneiden Sie kein Holz, in dem sich Fremdkörper wie Nägel, Metallteile usw. befinden.
8. Legen Sie die zu schneidenden Hölzer auf die Stützen.
9. WARNUNG: Der Bediener und eventuelle Helfer müssen sich von der Vorder- und Rückseite des Schildes fernhalten, wenn der Motor eingeschaltet ist.
10. Bewegen Sie den Sägekopf langsam entlang der Schiene und gegen das Holz, um den Schnitt auszuführen.
11. Schneiden Sie die abgerundeten Seiten des Stammes ab.
12. Wenn der Stamm rechtwinklig ist, können Bretter oder Pfosten nach Maß zugeschnitten werden.

ALLGEMEINE WARTUNGSINFORMATIONEN

Eine ordnungsgemäße und routinemäßige Wartung ist entscheidend für die Sicherheit des Bedieners und das Erreichen einer guten Fräsleistung.

Ergebnisse und zur Verlängerung der Lebensdauer Ihrer Investition.

1. Bandradlager --- Sollten vor dem Gebrauch überprüft werden, um sicherzustellen, dass sie nicht abgenutzt sind. Die Lager sind abgedichtet und müssen nicht geschmiert werden.
2. Klingenführungslager --- Vor dem Gebrauch auf übermäßige Rillen oder Riefen im Lagergehäuse prüfen. Gegebenenfalls austauschen.
3. Messerspannung --- Fetten Sie die Gewinde des T-Griffs, wenn sie trocken sind oder nach Bedarf. Verwenden Sie ein Mehrzweckfett, das unter extremem Druck steht.
4. Holzschrauben --- Häufig schmieren.
5. Riemen --- Überprüfen Sie regelmäßig den Zustand und die Abnutzung des Antriebs- und Umlenkriemens. Achten Sie darauf, dass das Messer nicht auf den Bandrädern läuft.
6. Antriebsriemen --- Überprüfen Sie regelmäßig die Spannung des Antriebsriemens. Die Durchbiegung sollte nicht mehr als 1/2" (12,5 mm) betragen.
7. Verriegelungsnockengriffe des Sägekopfes --- Schmieren Sie die Baugruppe alle 30 Tage oder nach Bedarf.
8. Sägekopf Vertikale Pfosten --- Sprühen Sie die Pfosten vor dem Gebrauch mit einem Silikonspray wie 3-in-1 oder Jig-A-Loo ein.
9. Schutzvorrichtungen für das Sägeband --- Entfernen Sie regelmäßig jegliche Ansammlung von Sägespänen, die sich im Inneren der Schutzvorrichtungen für das Sägeband ansammeln können.
10. Schmiermittelbehälter --- Nur mit einem Wasser/Spülmittel-Gemisch (ein bis zwei Verschlusskappen) auffüllen oder in den Wintermonaten Scheibenwaschflüssigkeit verwenden. Lassen Sie den Schmierstoff nicht im Tank, wenn die Temperaturen unter 0°C fallen.
11. Schmiermittel für die Messer --- Verwenden Sie niemals Dieselkraftstoff oder Kerosin als Schmiermittel für die Messer. Diese Stoffe führen zu einem vorzeitigen Verschleiß Ihrer Bänder und einer schlechten Sägeleistung. Für den Winterbetrieb ersetzen Sie das Wasserschmiermittel durch Scheibenwaschflüssigkeit.
12. Hubseile des Sägekopfes --- Überprüfen Sie die Seile regelmäßig vor, während und nach dem Betrieb auf Verschleiß oder Knicke. Vergewissern Sie sich, dass die Kabel in einwandfreiem

Zustand sind. Ölen Sie den gewickelten Teil des Kabels häufig, um vorzeitigen Verschleiß zu vermeiden. Ersetzen Sie die Kabel bei Bedarf durch neue.

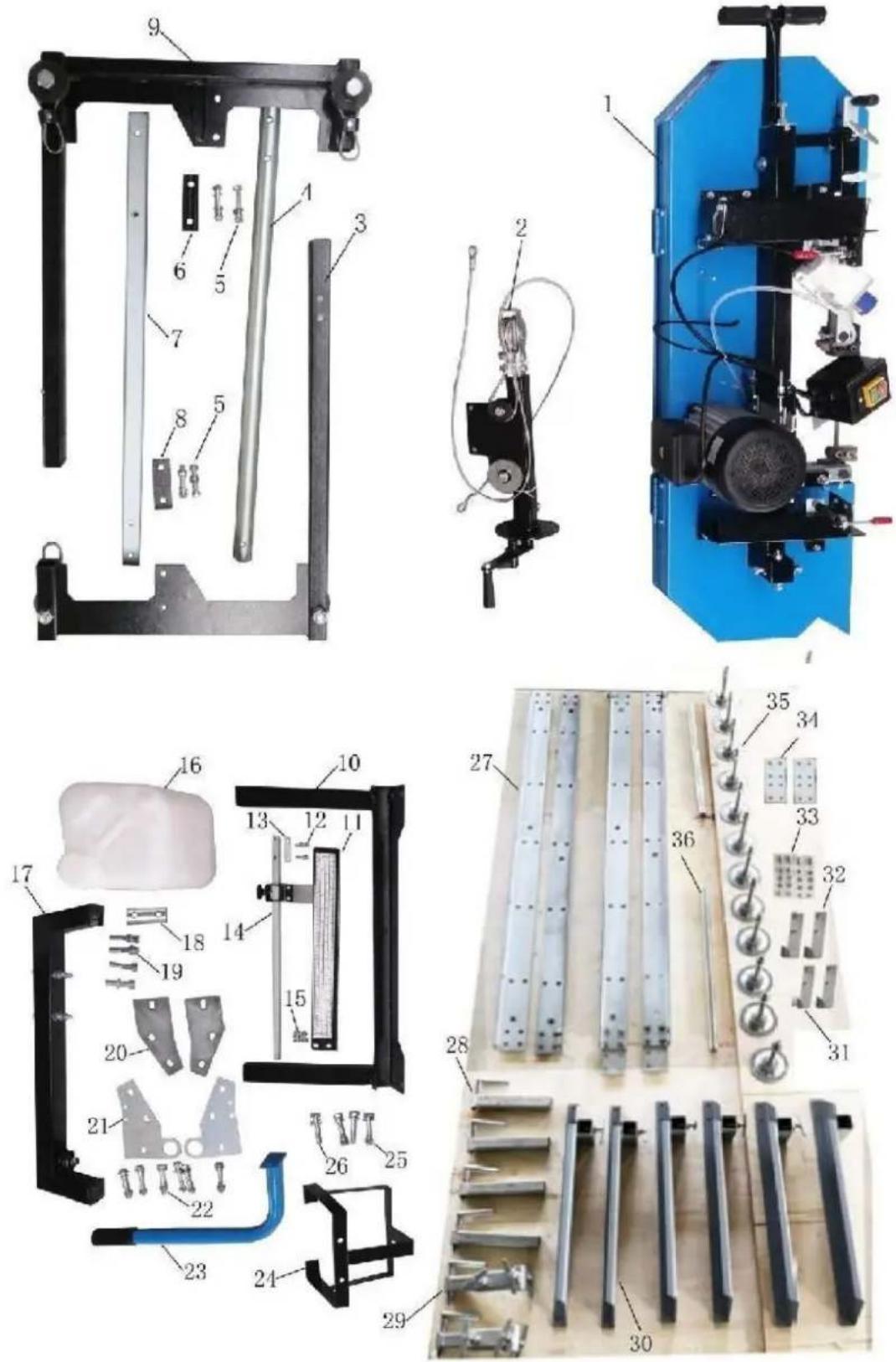

SÄGEWERK MONTAGE TEILEPRÜFUNG

A. Nehmen Sie alle Teile aus der Transportkiste und legen Sie sie aus.

B. Überprüfen Sie alle Teile anhand der Teileliste.

NEIN.	BESCHREIBUNG	Anzahl.	NEIN.	BESCHREIBUNG	Anzahl.
1	SÄGEKOPF	1	19	SechskantschraubeM10X55 U-Scheibe10mmFRÜHLINGSCHEIBE 10mm	444
2	STAHLSEILHALTER KOMPLETT	1	20	GELENKPLATTE B	2
3	LINKER VERTIKALER RAHMEN	1	21	GELENKPLATTE A	2
4	RUNDE STÜTZE	1	22	HEX-SchraubeM10X70 U-Scheibe10mm FEDER-SCHEIBE 10mmHEX-SCHRAUBE M10	61266
5	HEX-Schraube M12X70U-Scheibe 12mmFEDER-SCHEIBE 12mmHEX-MUTTER M12	4444	23	PUSH-PULL-GRIFF	1
6	ABSTANDSPLATTE C	1	24	STÜTZPFOSTEN FÜR PANZER	1
7	SQUARE POST	1	25	HEX-SchraubeM10X65 U-Scheibe10mm FEDER-SCHEIBE 10mmHEX-MUTTER M10	2422
8	ABSTANDSPLATTE B	1	26	SechskantschraubeM10X65 U-Scheibe10mmFEDERUNGSCHEIBE 10mm	222
9	RECHTER VERTIKALER RAHMEN	1	27	SCHIENENFÜHRER	4
10	KLAMMER VERSTÄRKEN	1	28	FESTE KLEMME ASM	4
11	SKALENHALTER (MIT SKALA)	1	29	BEWEGLICHE KLEMME ASM	2
12	HEX-SCHRAUBE M6X25 Unterlegscheibe 6mm	22	30	CROSS ARM ASM	6
13	ABSTANDSBLOCK	1	31	STOPPER NR. 1	2
14	ZEIGER VOLLSTÄNDIG	1	32	STOPPER NR. 2	2
15	SechskantschraubeM8X16 U-Scheibe 8mmHEX-MUTTER M8	222	33	SECHSKANTSCHRAUBE M10X25SECHSKANTMUTTER M10SECHSKANTSCHRAUBE M12X25Unterlegscheibe 12mm	484844
16	KÜHLMITTELBEHÄLTER MIT KUNSTSTOFFROHR	1	34	GELENKPLATTE	2
17	GELENKWINKEL MIT BOLZEN	1	35	FUSSPOLSTER MIT MUTTER UND UNTERLEGSCHEIBE	12
18	ABSTANDSPLATTE A	1	36	SCHIEBEBAR	2

SCHIENENMONTAGE

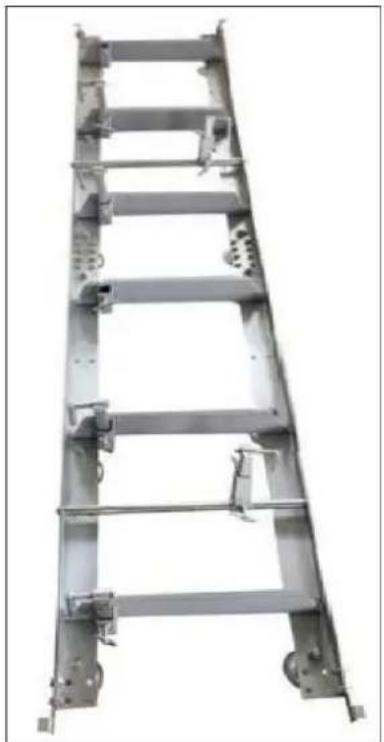

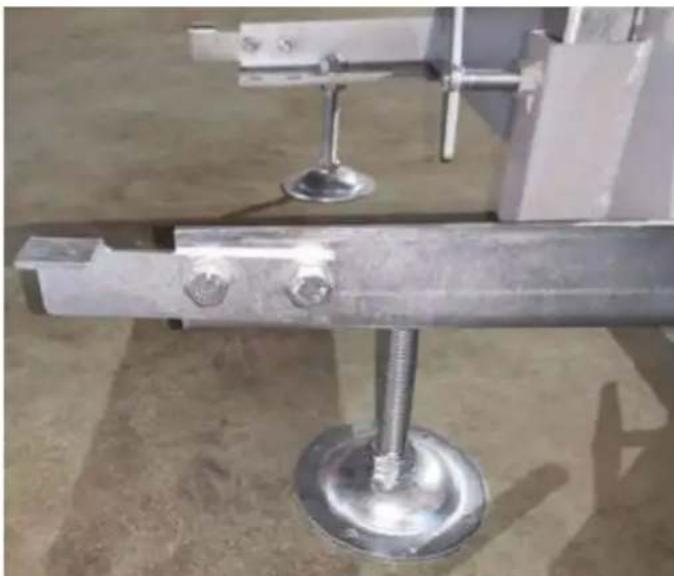

Montieren Sie das Schienensystem und befestigen Sie es lose mit den mitgelieferten Schrauben und Muttern. Es ist wichtig, dass die Schrauben in diesem Stadium nicht vollständig angezogen werden. Dies geschieht, nachdem der Kopf zusammengebaut und auf der Schiene gerollt ist. Es ist ideal, die Schienen auf einem soliden und ebenen Untergrund zu montieren, der mindestens 4" über dem Boden liegt - wir empfehlen, die Nivellierfüße auf Schwellen zu befestigen, die wir später in der Bedienungsanleitung besprechen. Dies erleichtert die Beseitigung von Sägespänen unter den Schienen und die Höheneinstellung der Stammauflagen sowie die Nivellierung der Schienen.

Befestigen Sie die Querstützen der Schiene mit den mitgelieferten Schrauben und Muttern am "L"-Kanal. Die Verbindungsplatte wird an der Nahtstelle verwendet, um die beiden Abschnitte miteinander zu verbinden (siehe Bild oben rechts). Ziehen Sie die Schrauben in diesem Stadium nur handfest an. Die Schrauben werden vollständig angezogen, sobald die Kopfbaugruppe frei auf den Schienen rollen kann und die richtige Spurbreite aufweist.

Montieren Sie die Wagenanschläge an den Enden der Schienen (insgesamt 4 Anschläge) und ziehen Sie sie fest.

BAUMSTAMM HUND & STÜTZEN

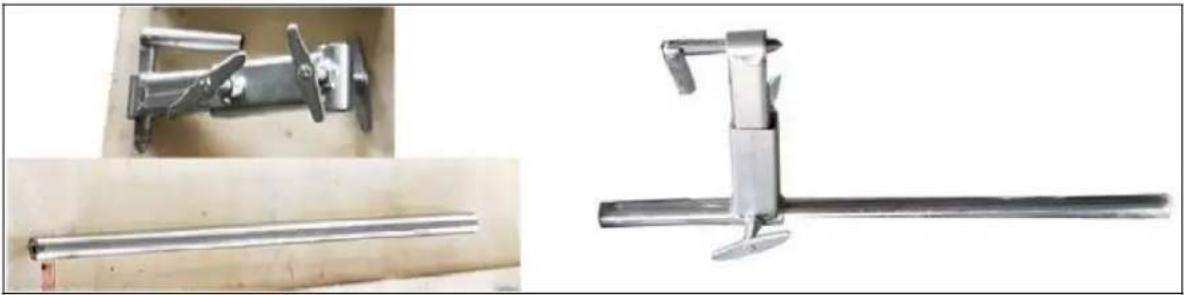

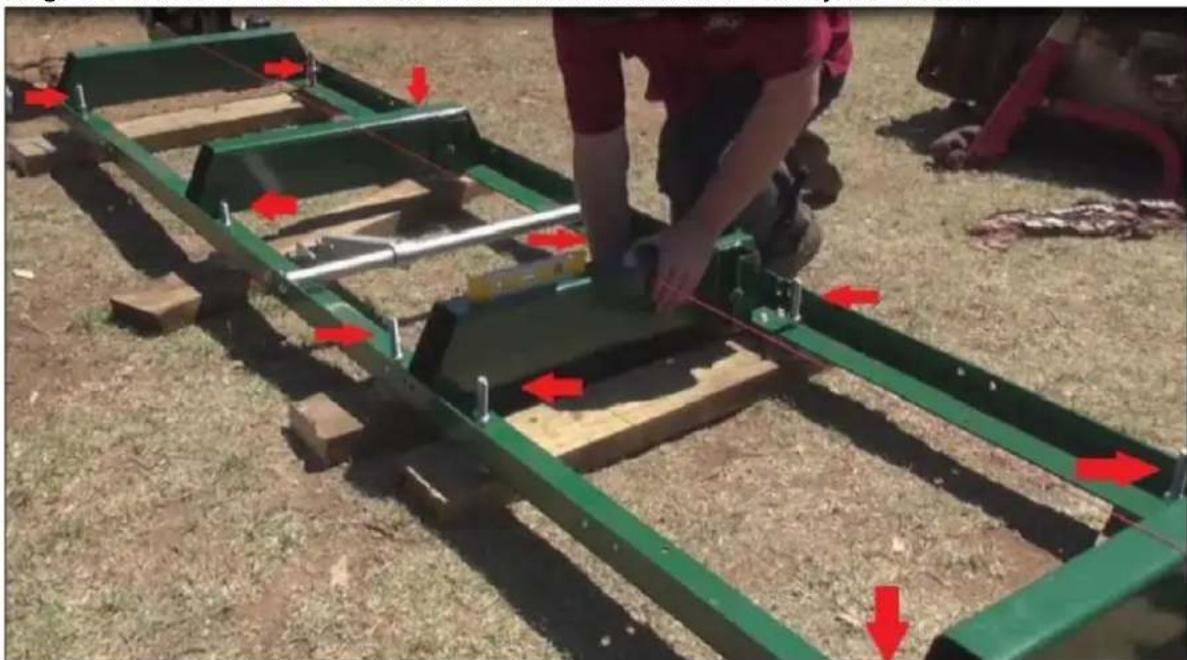

Montieren Sie die Teile wie unten gezeigt und verwenden Sie wasserfestes Fett für den Gewindegriff und den "T"-Griff. Befestigen Sie die Baugruppe mit den mitgelieferten Schrauben und Muttern an der Schiene und ziehen Sie sie fest.

Befestigen Sie die Blockiervorrichtung wie unten gezeigt mit den 2 mitgelieferten Schrauben und Unterlegscheiben an der Schiene. Beachten Sie, dass es entlang des Gleises verschiedene Stellen gibt, an denen diese Baugruppe verschraubt werden kann. Je nachdem, wie viele Gleisabschnitte verwendet werden, wählen Sie die Position der Stammklemme so, dass der Stamm fest gegen die Stammauflagen gedrückt wird.

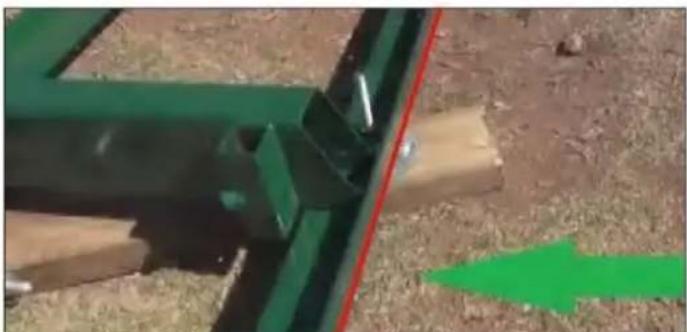

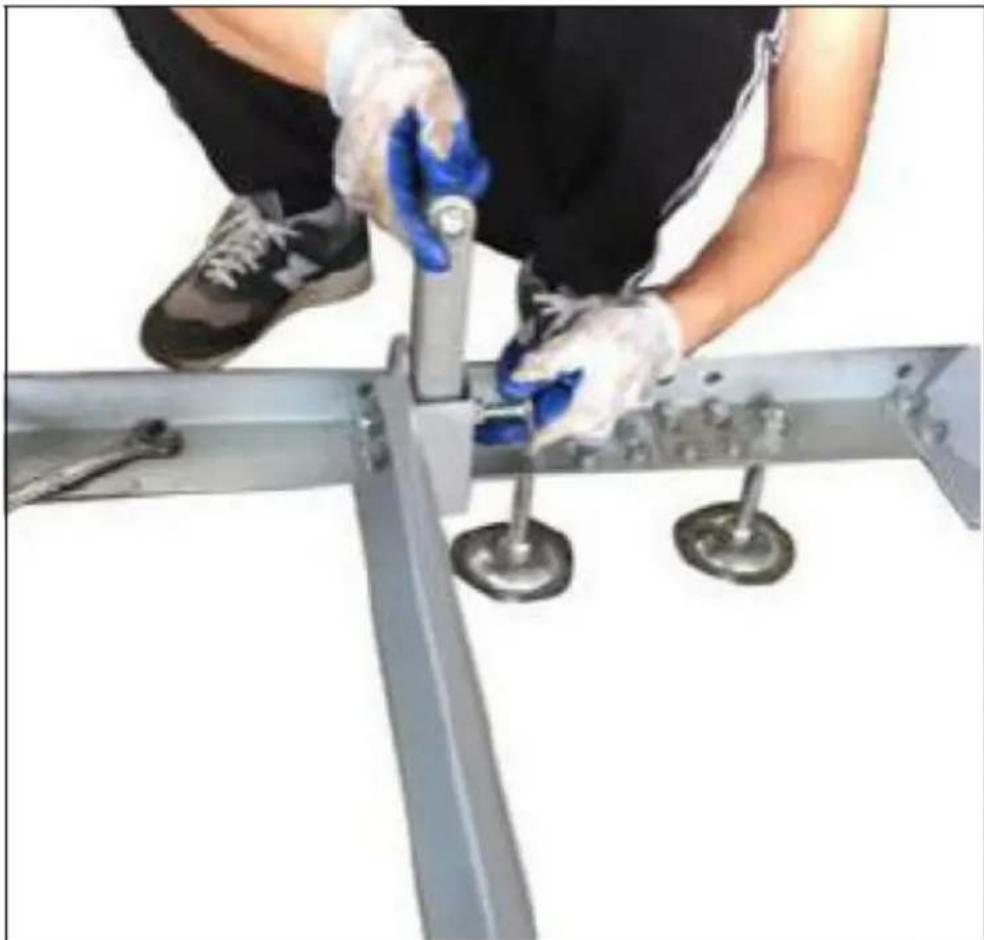

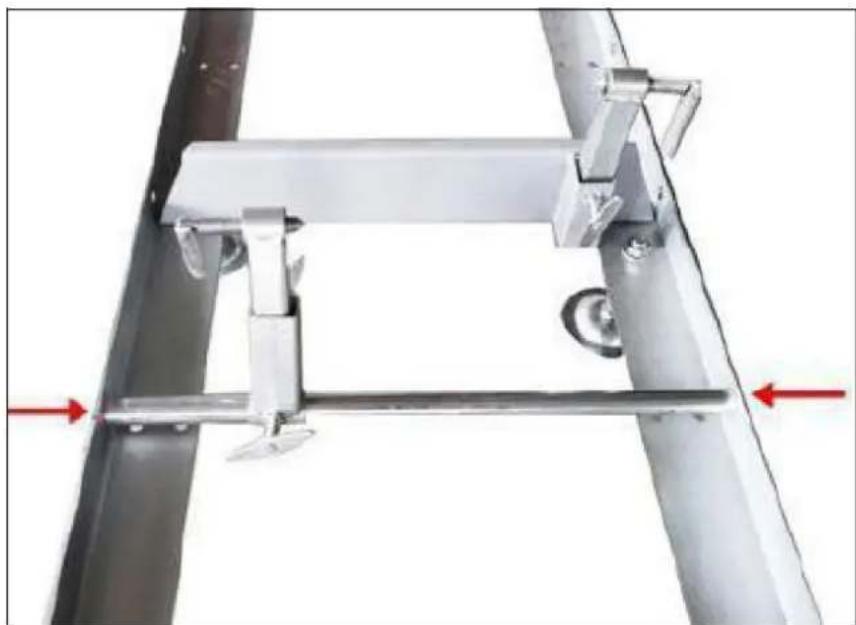

Stecken Sie die Stammstützen in die Querstützen der Schiene und sichern Sie sie mit den T-Griffen. Das Gewinde des "T"-Griffs sollte mit wasserfestem Schmierfett bestrichen werden.

Stellen Sie den Querarm auf den Schienen auf die gleiche Höhe

Anmerkung:

Wenn der Boden nicht hart und nicht eben ist, können Sie einige Holzklötze unter die Schiene legen.

Wir empfehlen, die Nivellierfüße auf die Schwellen zu schrauben, nachdem die Mühle nivelliert worden ist. Daher wird empfohlen, vor dem Verschrauben der Mühle mit den Schwellen eine Schnur auf beiden Seiten der Mühle zu ziehen, um sicherzustellen, dass das Gleis gerade und eben ist. Die roten Pfeile zeigen an, wo die Nivellierfüße angebracht sind. Je 1,5 Meter Gleis sind sechs, insgesamt 12 an der Maschine vorhanden. Bei den Zwischenkojen wechseln sich die Nivellierfüße ab. Wir empfehlen, die Mühlenständer wie oben gezeigt auf von links nach rechts verlaufende Schwellen zu stellen. Sie müssen sicherstellen, dass die Kojen auch eben sind. Dazu verwenden Sie eine Wasserwaage, die Sie von links nach rechts über jede Koje legen, und eine Schnur, die Sie über die Länge des Gleises ziehen. Die Schnur muss sich ca. 10 mm über den Kojen befinden.

Legen Sie eine Umzugsdecke auf die Transportpalette, auf der die Sägewerkskiste festgeschnallt war. Die Decke verhindert, dass die Messerschutzabdeckungen zerkratzt werden. Nehmen Sie das Aggregat mit mindestens zwei Personen oder mit Hilfe eines mechanischen Systems aus der Sägewerkskiste und legen Sie es mit der Vorderseite nach unten auf die Decke. Die Kopfbaugruppe ist sehr schwer, daher muss die richtige Technik angewendet werden, um Verletzungen oder Schäden.

Suchen Sie die quadratische und die runde Säule und setzen Sie die runde Säule in das Gleitrohr in der Nähe des Blattspannsystems ein, die quadratische Säule in das Gleitrohr auf der anderen Seite, und befestigen Sie die beiden vertikalen Säulen mit dem Feststellgriff. Achten Sie auf die Anschlagschraube an der Vierkantsäule.

A B C D E F

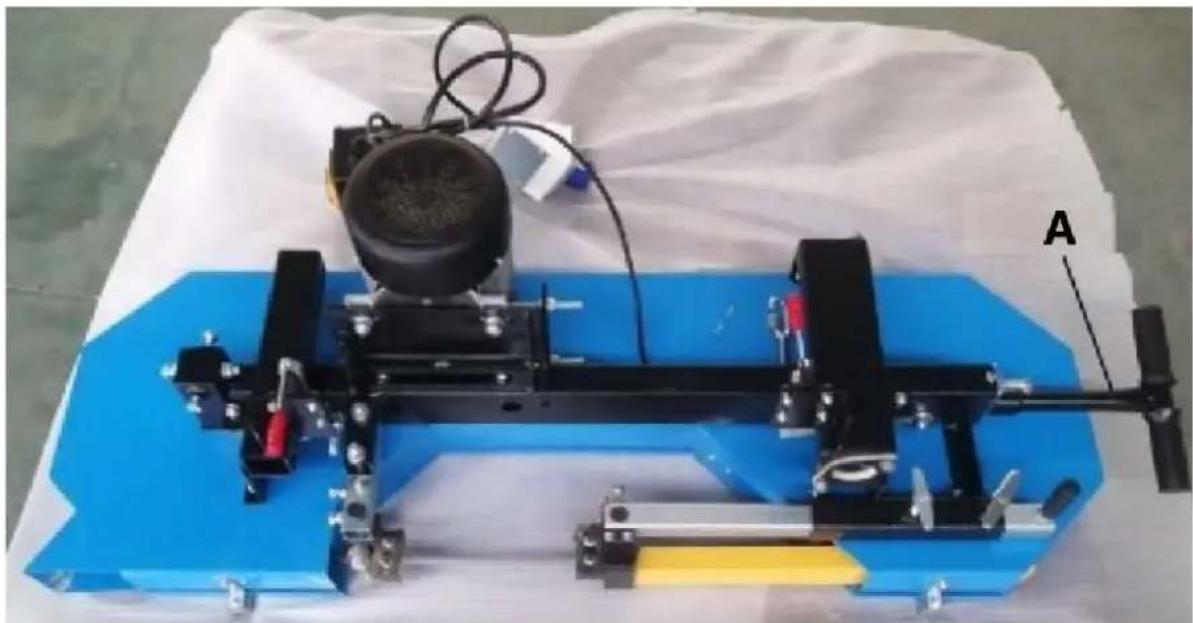

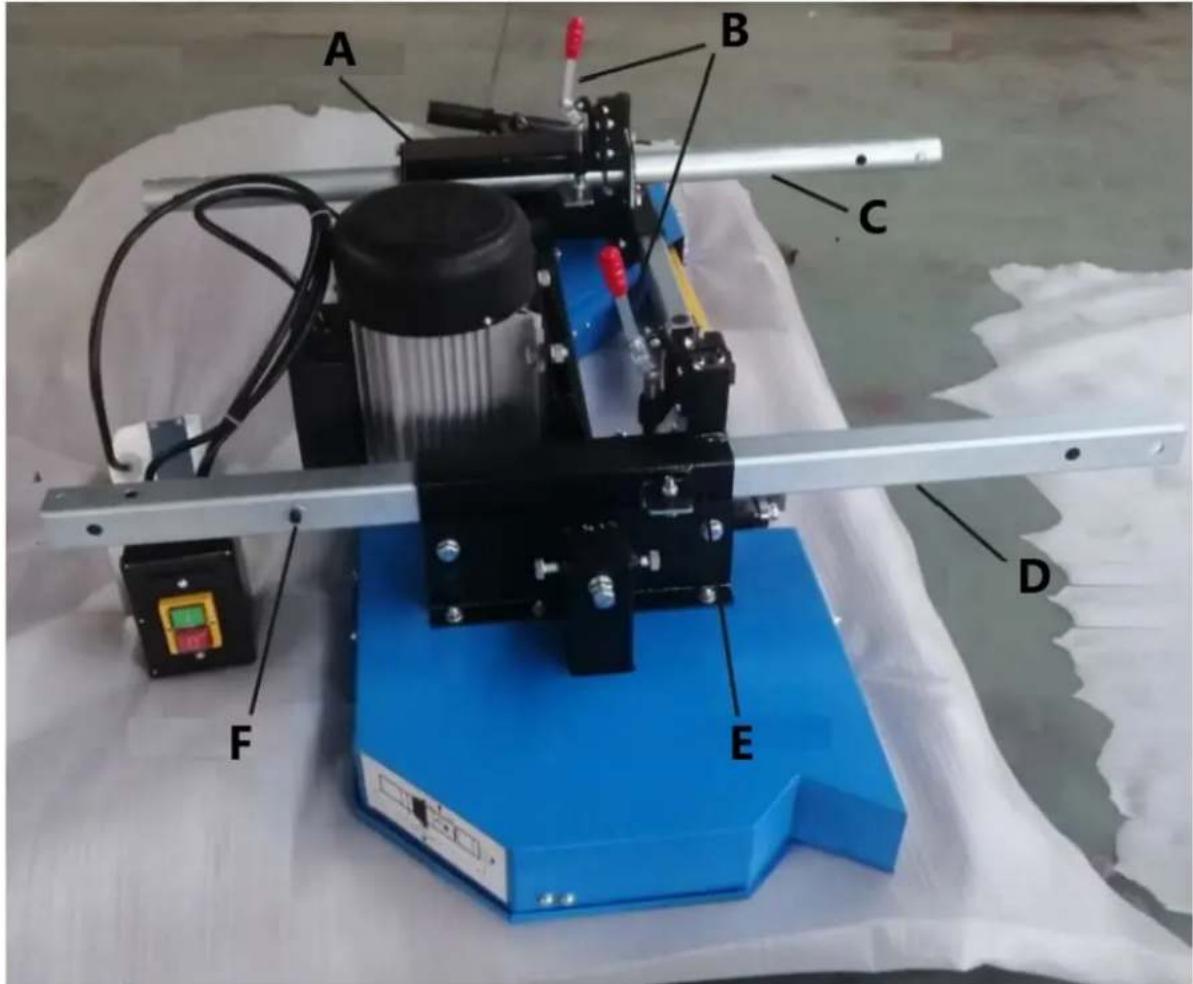

A - Gleitendes Rohr

B - Verriegelungsgriff

C - Runde Säule

D - Quadratische Säule

E - Schieberohr

F - Anschlagbolzen

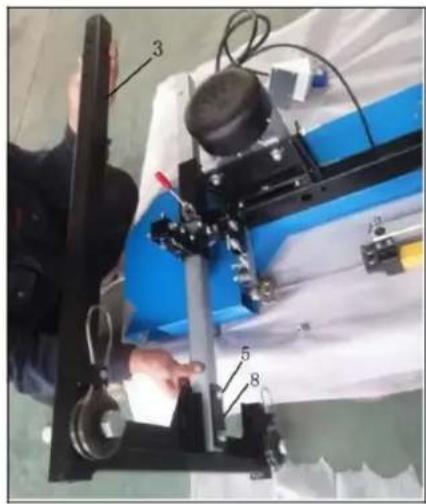

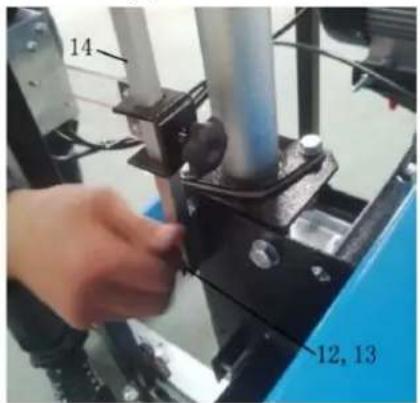

Verbinden Sie den linken vertikalen Rahmen (3) mit der quadratischen Säule wie gezeigt mit den Schrauben (5) und der Distanzplatte B (8). Verbinden Sie dann den rechten vertikalen Rahmen (9) mit der runden Säule durch Schrauben (5) und die Zwischenplatte C (6).

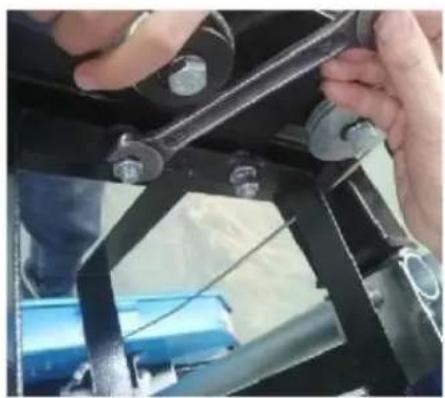

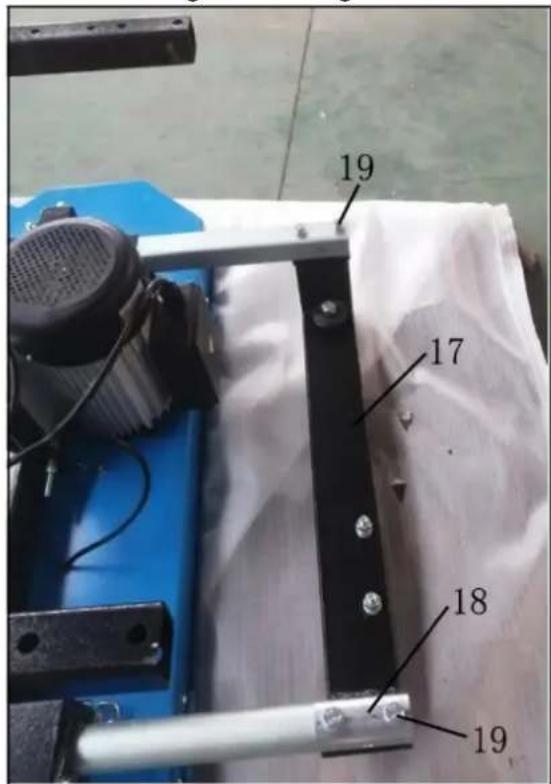

Verbinden Sie den Verbindungsbügel (17) mit der quadratischen Säule und der runden Säule mit Schrauben (19) und der Abstandsplatte A (18). Lösen Sie die Schrauben und Muttern an der Gelenkhalterung und befestigen Sie den Stahlseilhalter wie in der Abbildung gezeigt.

19 17 18 19

A 2 B C

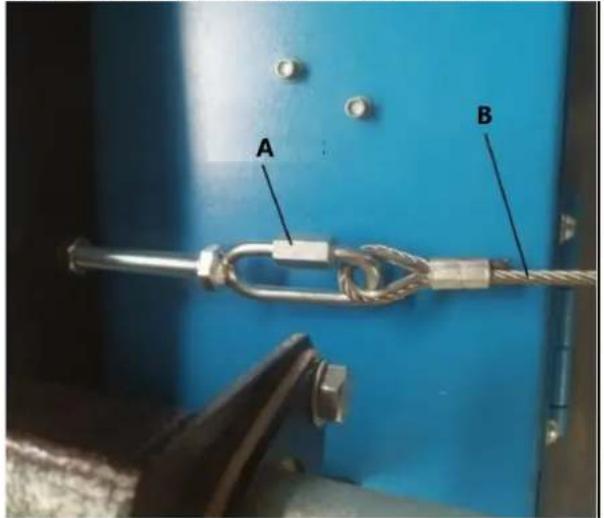

A - Seil - 1

B - Bolzen und Muttern

C-Seil-2

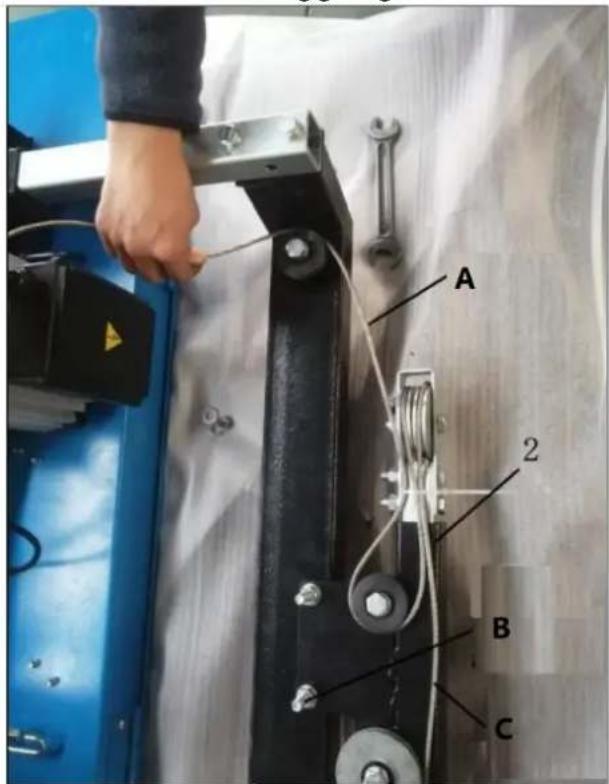

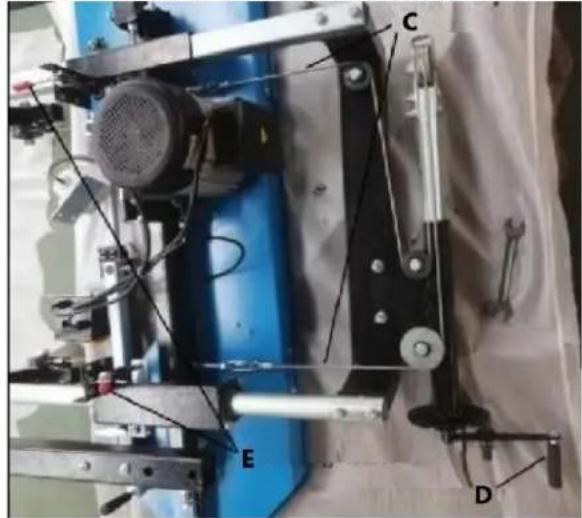

Lösen Sie die Kettenmutter am Maschinenkopf, lassen Sie das Stahlseil über die Umlenkrolle laufen, befestigen Sie die beiden Enden des Stahlseils an den Haltern und ziehen Sie die Kettenmutter fest. Schwenken Sie den Hebegriff, um das Stahlseil zu straffen. Verriegeln Sie die Verriegelungsgriffe.

A B

E - Verriegelungsgriff

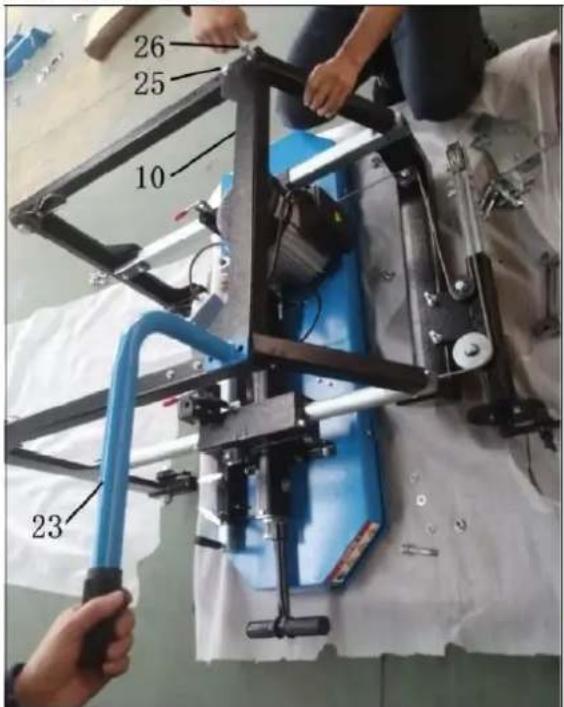

Verbinden Sie den Verstärkungsbügel (10) und den Push-Pull-Griff (23) mit den mitgelieferten Teilen (25, 26, 20, 21, 22).

26 25 10 23

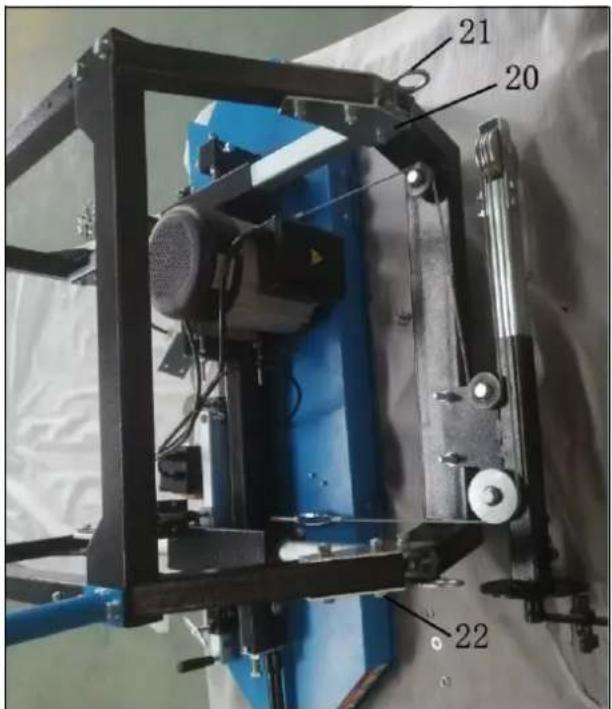

21 20 22

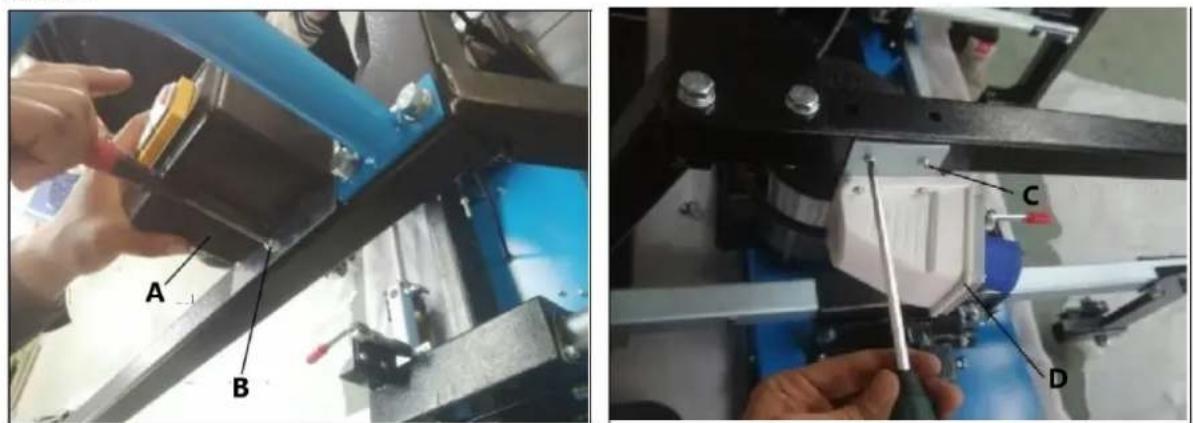

Lösen Sie zwei Linsenkopfschrauben und installieren Sie den Netzschalter am rechten vertikalen Rahmen. Lösen Sie zwei Linsenkopfschrauben am linken vertikalen Rahmen und befestigen Sie den Stecker.

A - Netzschalter
B, C - Flachkopfschraube
D - Stecker.

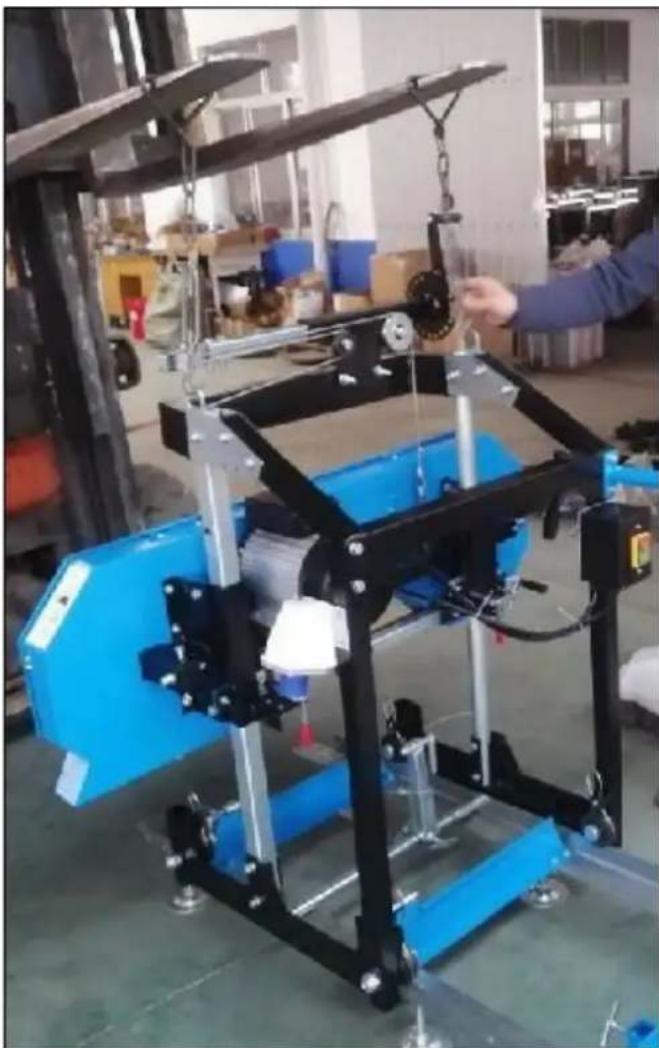

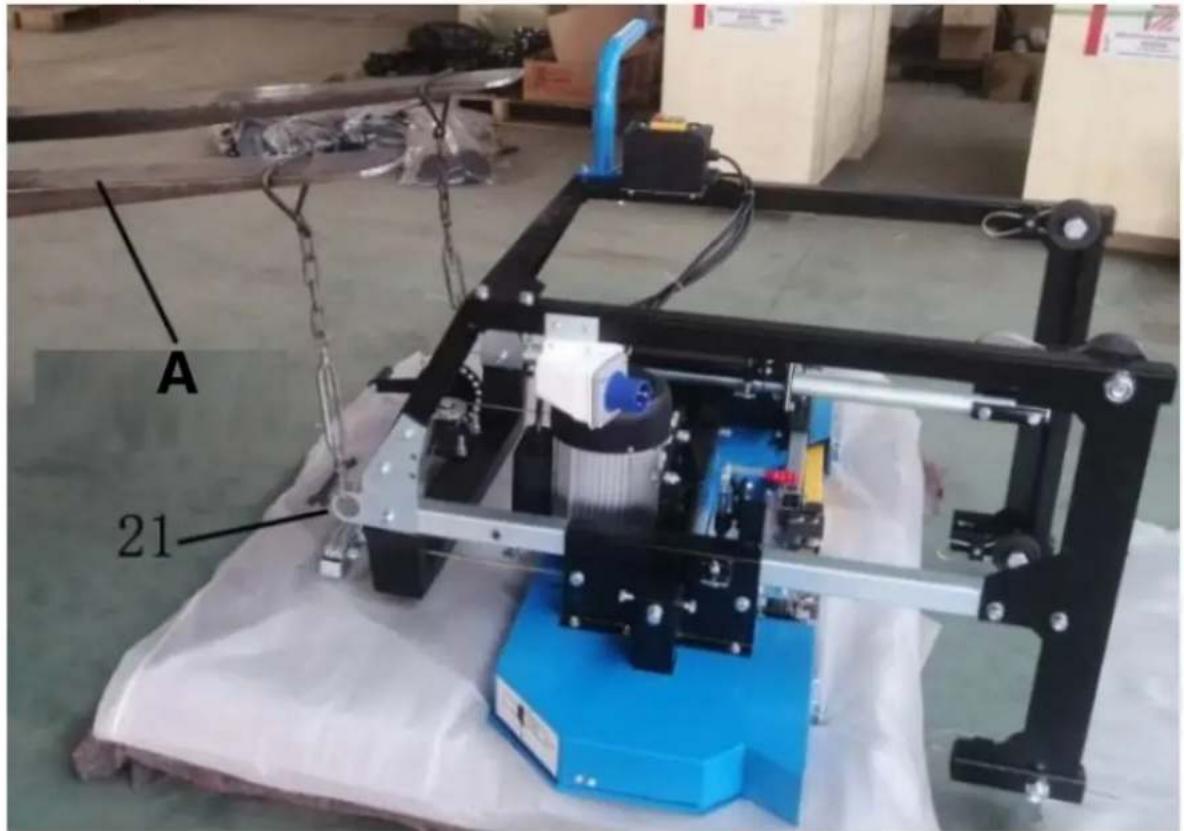

Nach der Montage des Wagens auf der Palette heben Sie den Maschinenwagen mit einem Gabelstapler an, um ihn aufzurichten, und setzen ihn auf das Schienensystem, um sicherzustellen, dass die Rillen der vier Räder gut in die Schienen passen und sich reibungslos auf der Schiene bewegen. Wenn kein Gabelstapler im Arbeitsbereich vorhanden ist, sind mindestens zwei Personen erforderlich, um den Maschinenschlitten aufzurichten und auf die Schiene zu stellen.

A 21

A - Gabelstapler

Schieben Sie den Maschinenschlitten auf dem Schienensystem vor und zurück, um sicherzustellen, dass die Breite der Schiene eine freie Bewegung des Sägekopfes zulässt. Wenn es klemmt, müssen die "L"-Schienen weiter oder enger zusammengesetzt werden, um eine einheitliche Breite über das gesamte Schienensystem zu erreichen. Sobald die gewünschte Breite erreicht ist, können alle Schrauben und Muttern an den Blockbohlen festgezogen werden.

Montieren Sie das Kühlsystem an der Rückseite der Gelenkhalterung, beachten Sie bitte, dass zwei Schrauben zur Befestigung des Stahlseilhalters wiederverwendet werden müssen, nehmen Sie zunächst nur zwei Muttern und Unterlegscheiben ab und montieren Sie den Stützpfosten für den Tank und ziehen Sie dann zwei Muttern fest. Dann setzen Sie den Kunststofftank in den Stützpfosten ein und verbinden schließlich den Wasserschlauch vom Flüssigkeitstank mit der Sprühvorrichtung an der Blattführung.

A - Flüssigkeitstank
B - Sprayer

Hinweis: Wir empfehlen, etwas Spülmittel in den Tank zu geben, um das Holz zu schmieren - zwei bis drei Kappen voll.

Suchen Sie den kompletten Zeiger (14) und die Skalenhalterung (11), befestigen Sie den kompletten Zeiger an der rechten Seite des Gleitrohrs am Sägekopf, verwenden Sie diese mitgelieferten Teile (12, 13). Befestigen Sie die Skalenhalterung mit den Schrauben und Muttern (15) an der rechten Seite der Verbindungsplatte A. Ziehen Sie schließlich alle Schrauben fest.

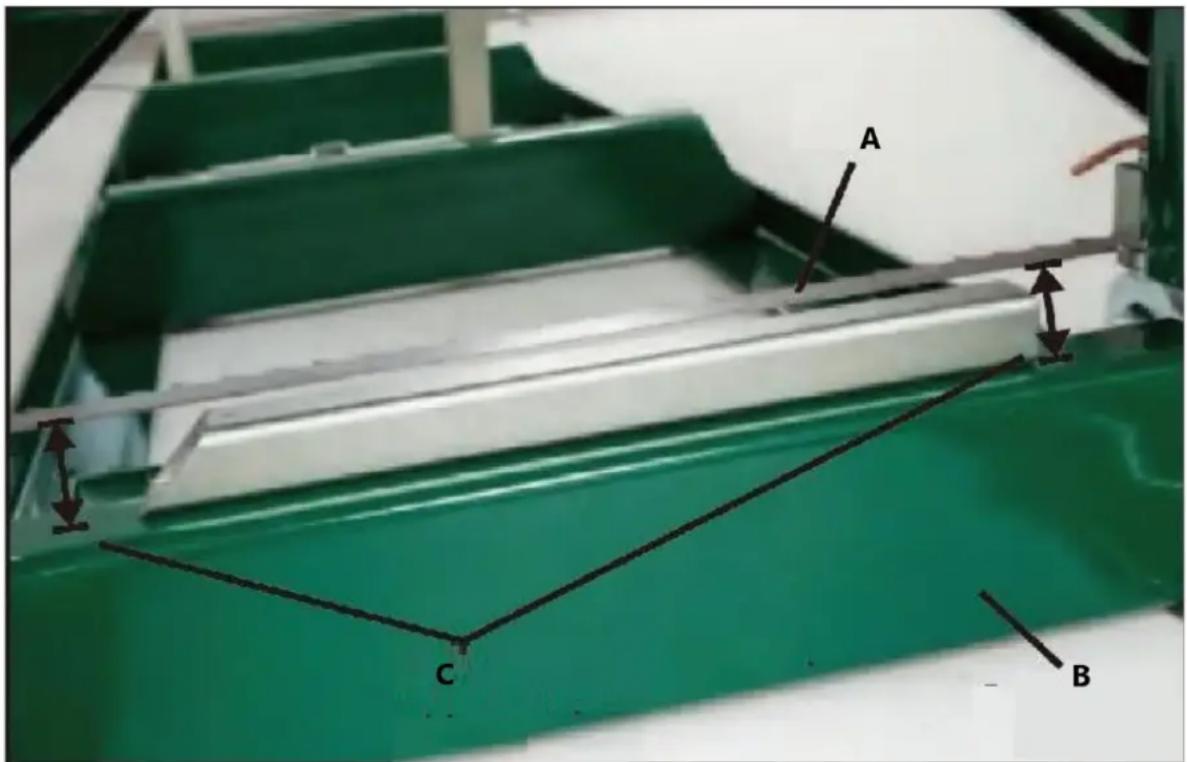

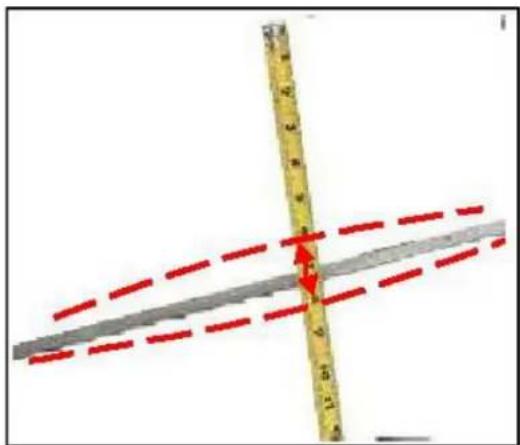

Messen Sie mit einem Maßband auf der linken und rechten Seite von der Klinge bis zur Oberkante des Querarms. Wenn man kein Maßband zur Hand hat, kann man ein Stahlrohr auf die Oberseite des Querarms legen, um den Abstand auf beiden Seiten zu überprüfen. Der Abstand sollte auf beiden Seiten gleich sein. Wenn sie nicht gleich ist, kann die Höhe der linken oder rechten Seite des Sägekopfes eingestellt werden, indem die Spannung des Stahlseils eingestellt wird und dann der Hebegriff gedreht wird, um den Sägekopf leicht nach oben und unten zu bewegen, um das Gleichgewicht auf beiden Seiten herzustellen. Schließlich sollte eine gute Parallelität zwischen dem Sägeblatt und der Oberseite des Querarms erreicht werden.

A C B

A - Sägeblatt
B - Querarm
C - Abstand an zwei Seiten prüfen

A - Rechte Seite der Mühle B - Linke Seite der Mühle

Hinweis:

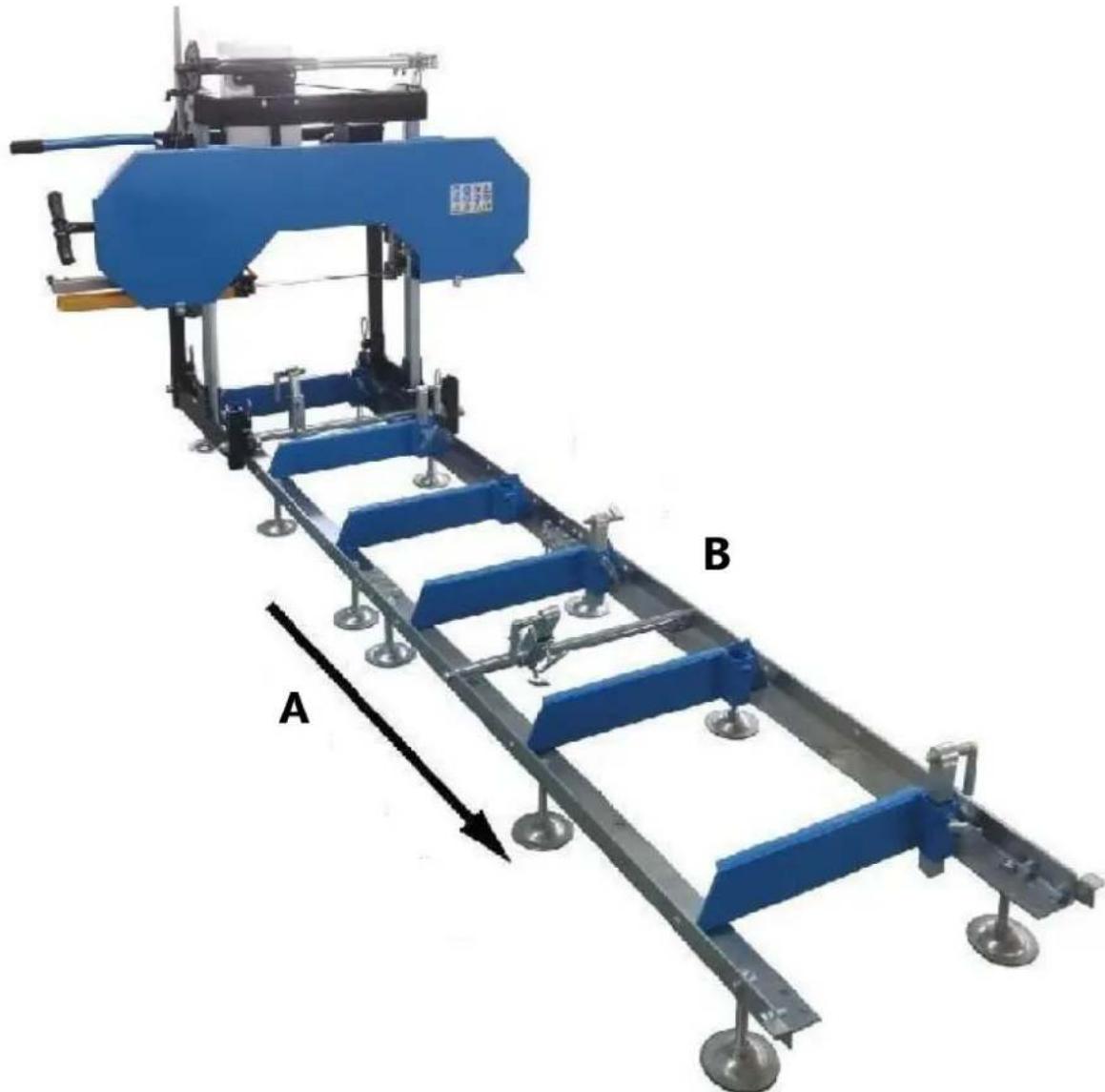

Schneiden Sie immer in der oben gezeigten Richtung. Die Stammklemme sollte sich immer auf der rechten Seite des Stammes befinden und die Stammauflagen sollten sich immer auf der linken Seite befinden. Wenn Sie nicht in dieser Richtung schneiden, kann sich der Stamm lösen und möglicherweise sogar Schäden oder Verletzungen verursachen.

Nachdem Ihr Sägewerk nun zusammengebaut ist, gehen Sie bitte die "EINSTELLUNGSVORGÄNGE DES SÄGEWERKS" im folgenden Abschnitt durch. Andernfalls kann es zu schlechten Sägeergebnissen, Schäden oder Verletzungen kommen.

VERFAHREN ZUM EINRICHTEN DES SÄGEWERKS GÜTESPANNUNG

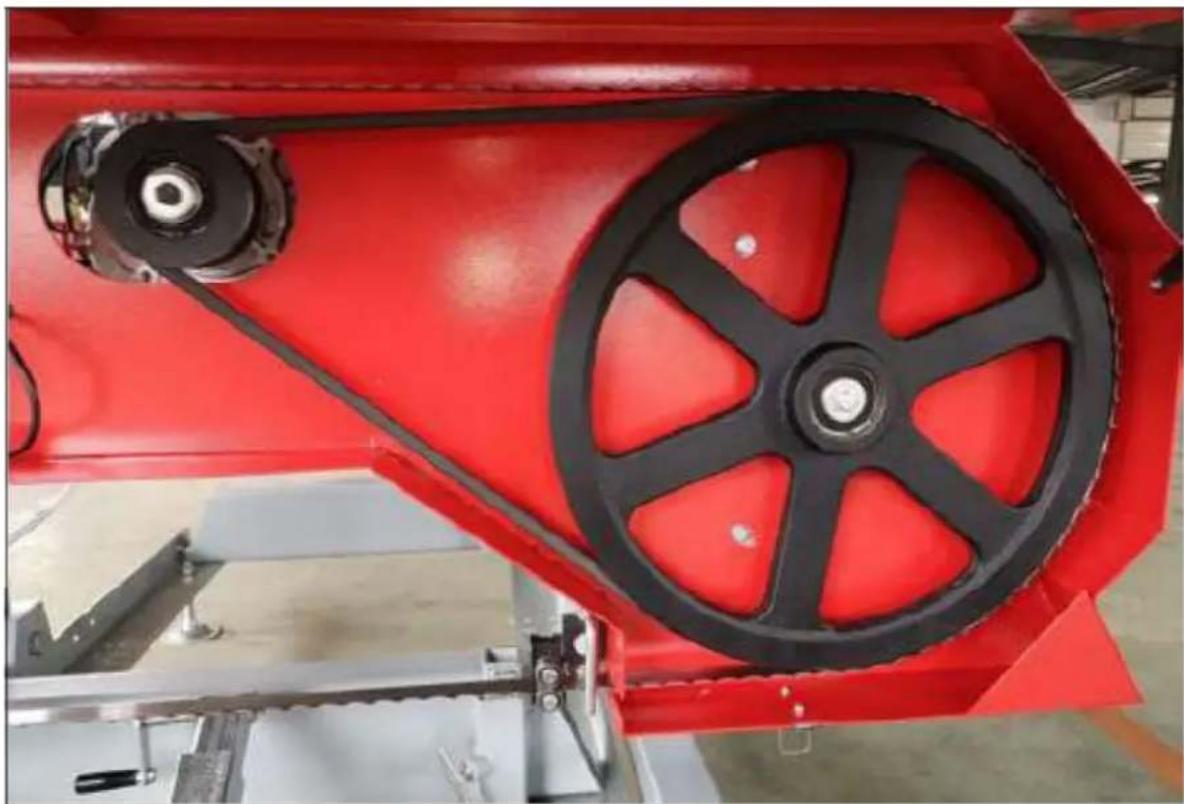

Um die Spannung des Riemens zu überprüfen, versuchen Sie, den Riemen mit der Hand fest nach oben und unten zu drücken. Diese sollten nicht mehr als 1/4" Durchbiegung in beide Richtungen aufweisen (1/2" insgesamt). Wenn sich der Riemen stärker durchbiegt, muss er wie unten beschrieben nachgespannt werden.

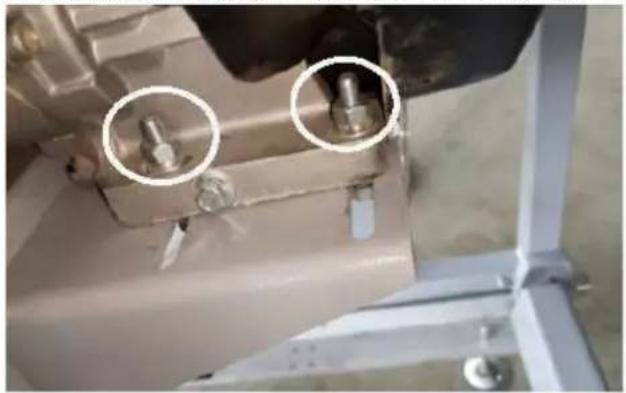

Um den Riemen auf der Antriebsseite zu wechseln, lösen Sie die vier Schrauben, mit denen der Motor am Motorträger befestigt ist, mit einem 16-mm-Schlüssel.

Jetzt, da der Motor frei auf der Motormontageplatte gleiten kann, drehen Sie die 13-mm-Mutter (A) am horizontalen Bolzen gegen den Uhrzeigersinn, schieben Sie den Motor zum Bolzen und spannen Sie den Riemen stärker. Führen Sie diesen Schritt schrittweise durch und überprüfen Sie dabei die korrekte Durchbiegung des Riemens. Es ist auch wichtig, dass der Motor senkrecht zum

Antriebsriemen steht. Ein zu festes Anziehen kann dazu führen, dass sich der Motor auf der Montageplatte verdreht, was zu Problemen mit der Riemenausrichtung und vorzeitigem Verschleiß führt. Sobald die gewünschte Riemenspannung eingestellt ist, ziehen Sie die vier Motorschrauben an. Wenn der Antriebsriemen zu straff ist, drehen Sie alternativ die 13-mm-Mutter (B) am horizontalen Bolzen gegen den Uhrzeigersinn und schieben Sie den Motor vom Bolzen weg.

BLADE TRACKING

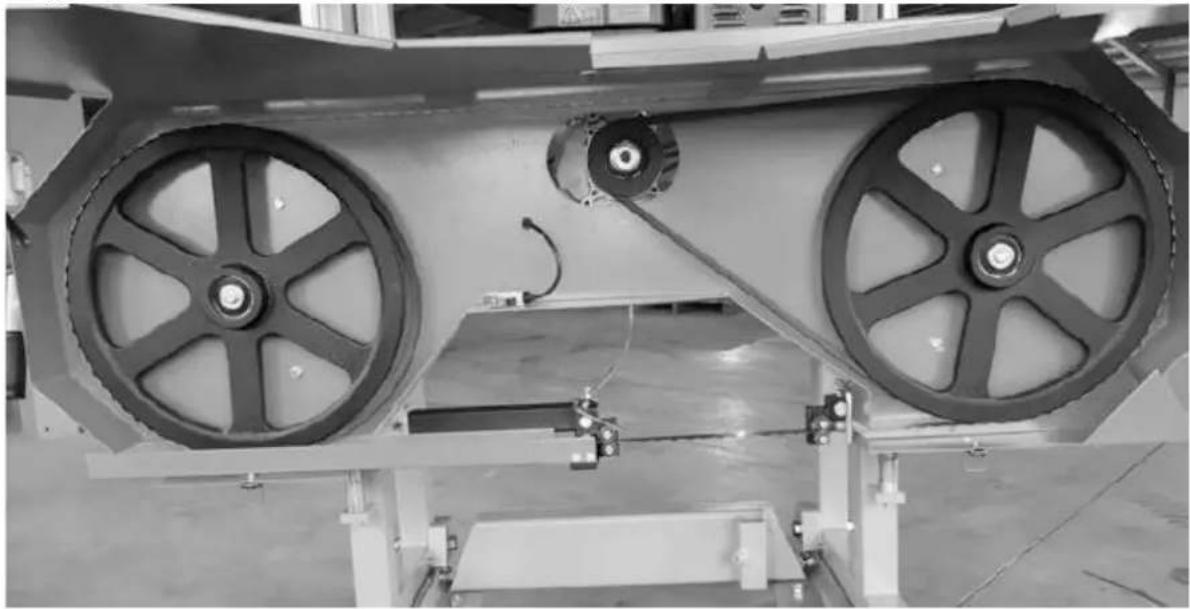

Versuchen Sie niemals, die folgende Aktion bei laufendem Motor durchzuführen. Entfernen Sie aus Sicherheitsgründen den Zündkerzenstecker. Es wird außerdem empfohlen, bei der Arbeit mit den Klingen Handschuhe und eine Schutzbrille zu tragen, da sie extrem scharf sind.

A - Richtung nach hinten
B - Vorwärtsrichtung

Die Klinge sollte auf beiden Seiten mit dem gleichen Abstand zwischen Zahn und Bandradfläche laufen. Messen Sie den Abstand von der Spitze des Schaufelzahns bis zur Vorderseite des Bandrads auf beiden Seiten. Wenn eine Einstellung auf einer der beiden Seiten erforderlich ist, wird dieses Verfahren in den folgenden Schritten beschrieben.

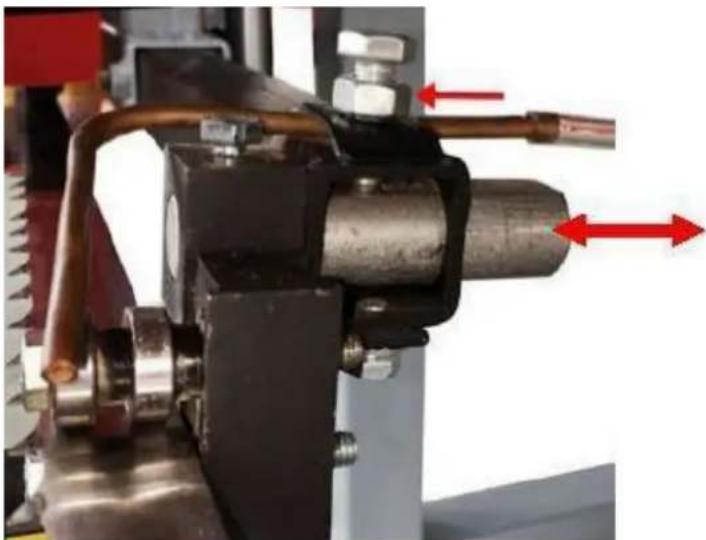

Lösen Sie die Schraube der Blattführungseinheit mit einem 13-mm-Steckschlüssel. Die runde Welle sollte nun frei nach hinten gleiten und aus dem Weg sein. Führen Sie diesen Schritt an beiden Führungsbaugruppen durch. Dadurch wird sichergestellt, dass die Führungslager die Führung des Messers beim Einstellen nicht beeinflussen.

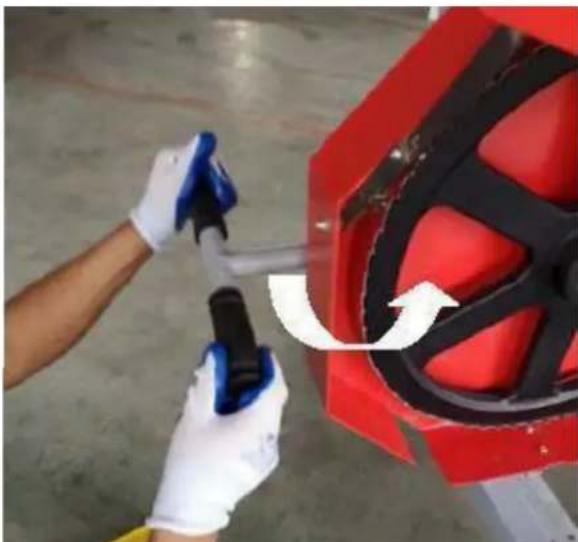

Nehmen Sie etwas Spannung von der Klinge, indem Sie den "T"-Griff eine volle Umdrehung gegen den Uhrzeigersinn von der Position der vollen Spannung aus drehen.

Einstellen der rechten Seite

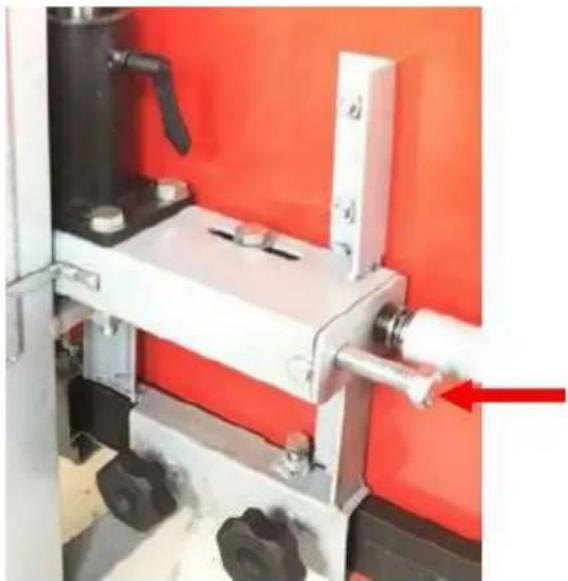

Lösen Sie die Spurausrichtungsschraube mit einem verstellbaren Schraubenschlüssel. Der Ausrichtungsbolzen kann nun gedreht werden, um den Winkel des Bandrads zu ändern und die Klinge nachzuführen. Um die Klinge auf dem Bandrad weiter nach hinten zu bewegen, muss diese Schraube im Uhrzeigersinn gedreht werden. Wenn Sie die Schraube gegen den Uhrzeigersinn drehen, wird die Klinge auf dem Bandrad weiter nach vorne gezogen.

A - Richtung nach hinten B - Vorwärtsrichtung

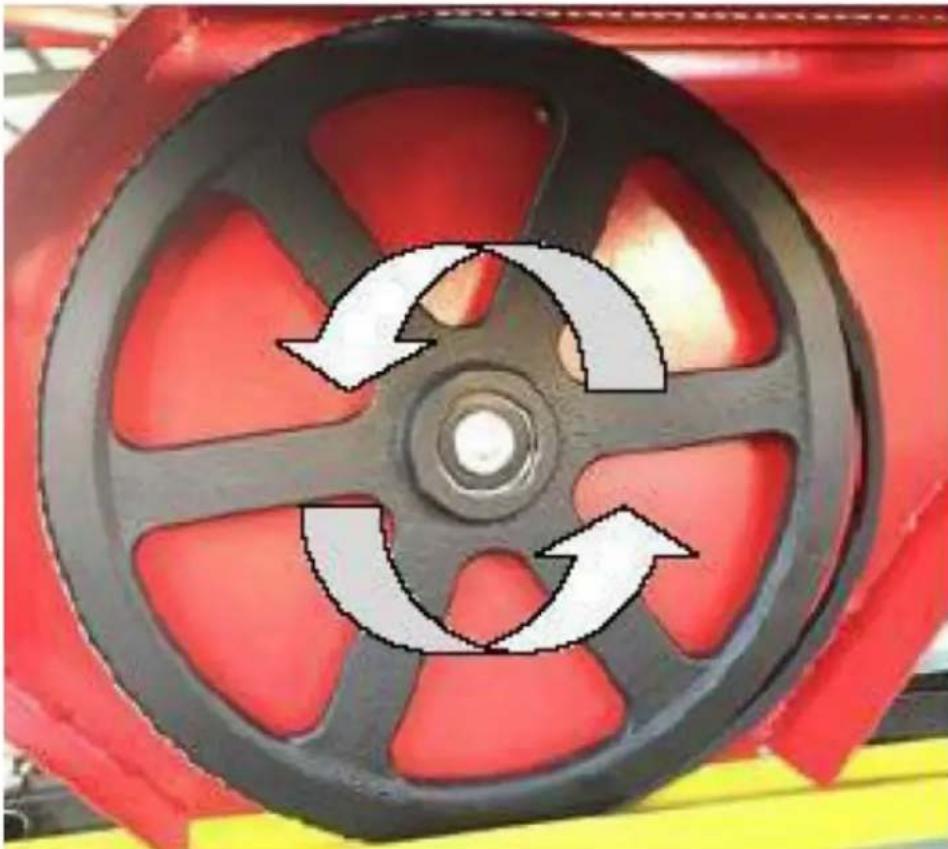

Ziehen Sie Handschuhe an, drehen Sie das Bandrad mit der Hand und beobachten Sie, wie sich der Lauf der Klinge verändert hat. Messen Sie den Abstand erneut und wiederholen Sie den obigen Schritt, um ihn bei Bedarf weiter auszugleichen.

Einstellen der linken Seite

Um die linke Seite des Sägewerks einzustellen, beginnen Sie wieder damit, das Blatt zu entspannen, indem Sie den "T"-Griff eine Umdrehung gegen den Uhrzeigersinn drehen. Lösen Sie die beiden "vertikalen Schrauben" mit einem 16er-Schlüssel um eine 1/2 Umdrehung. Dadurch wird die durch diese beiden Schrauben verursachte Klemmkraft von der Bandradwelle genommen und sie kann sich in den folgenden Schritten frei bewegen.

A B C E D

A - Horizontale Schraube B - Vertikale Schraube C - Horizontale Innenmutter

D - Unterer vertikaler Bolzen

E - Horizontale Außenmutter

Die Klinge vorwärts bewegen

Halten Sie die "horizontale Schraube" mit einem 16-mm-Schlüssel fest und drehen Sie die "horizontale Innenmutter" eine 1/2 Umdrehung gegen den Uhrzeigersinn. Halten Sie die "horizontale Schraube" fest und drehen Sie die "horizontale Außenmutter" eine 1/2 Umdrehung im Uhrzeigersinn. Dadurch haben sich der "horizontale Bolzen" und die Bandradwelle verschoben, so dass die Schaufel weiter nach vorne läuft.

Bewegen der Klinge nach hinten

Halten Sie die "horizontale Schraube" mit einem 16-mm-Schlüssel fest und drehen Sie die "horizontale Außenmutter" eine 1/2 Umdrehung gegen den Uhrzeigersinn. Halten Sie die "horizontale Schraube" fest und drehen Sie die "horizontale Innenmutter" eine 1/2 Umdrehung im Uhrzeigersinn. Durch diesen Schritt haben sich der "horizontale Bolzen" und die Ban-Radwelle verschoben, so dass die Schaufel weiter nach vorne läuft. Ziehen Sie die vertikalen Schrauben und dann die Muttern an, um die Bandradwelle in die vertikale Position zu klemmen.

A - Richtung nach hinten B - Vorwärtsrichtung

Spannen Sie die Klinge nach, indem Sie den "T"-Griff eine volle Umdrehung im Uhrzeigersinn drehen. Tragen Sie Handschuhe, drehen Sie das Sperrrad mit der Hand und beobachten Sie, wie sich der Lauf der Klinge verändert hat. Messen Sie den Abstand erneut und wiederholen Sie den obigen Schritt, um ihn bei Bedarf weiter auszugleichen. Sobald die Klinge richtig ausgerichtet ist, bringen Sie die Klingenführungseinheiten wieder an die Klinge heran. Halten Sie einen papierbreiten Abstand zwischen dem Lager der Klingenführung und der Rückseite der Klinge ein. Weitere Informationen zu dieser Einstellung finden Sie im nächsten Abschnitt - "BLADE GUIDE ADJUSTMENT".

EINSTELLUNG DER MESSERFÜHRUNG

Versuchen Sie niemals, die folgende Aktion bei laufendem Motor durchzuführen. Entfernen Sie aus Sicherheitsgründen den Zündkerzenstecker. Es ist auch ratsam, sich zu vergewissern, dass die Klinge richtig ausgerichtet ist, bevor Sie die folgenden Schritte durchführen. Die Klingenverfolgung wird auf der vorherigen Seite behandelt. Lösen Sie mit einem 13-mm-Schlüssel die Blattführungsschraube auf der linken und rechten Seite. Sie sollten frei nach oben und unten gleiten können.

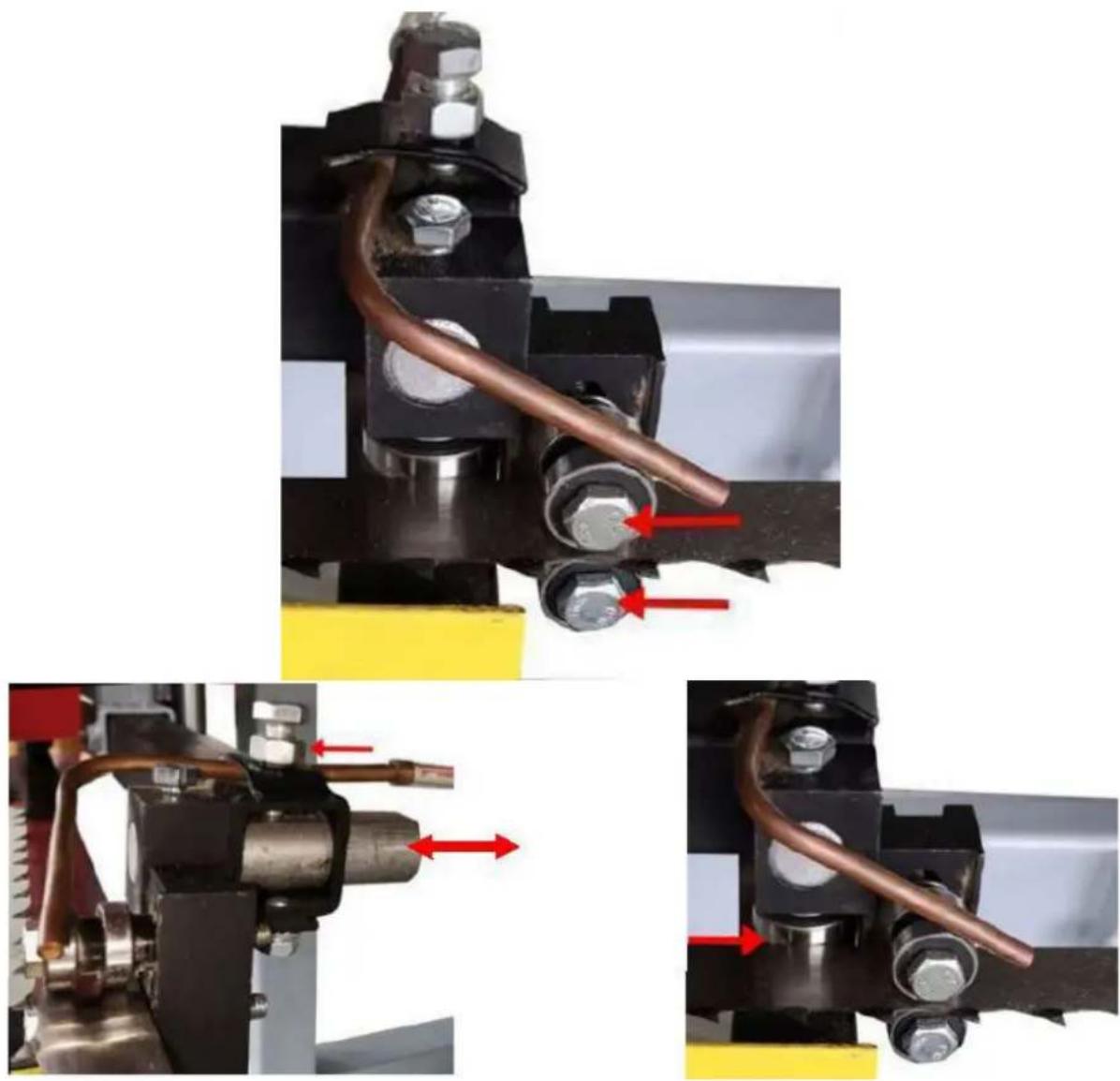

Lösen Sie die Schraube der Blattführungseinheit mit einem 13-mm-Steckschlüssel. Die runde Welle sollte nun frei hin und her gleiten können. Positionieren Sie es so, dass ein papierbreiter Spalt zwischen dem Lager und der Rückseite der Klinge besteht. Ziehen Sie die Schraube gegen die flache Stelle der Welle an, um die Baugruppe wieder in ihrer Position zu sichern. Ziehen Sie die Lagerschrauben an, indem Sie ein Stück Papier zwischen die Klinge und die Klingenführungsblöcke legen.

BLADE SPANNUNG

Die richtige Blattspannung ist erreicht, wenn sich das Blatt nicht mehr als insgesamt 1/8" - 1/4" nach oben/unten biegt, wenn es in der Mitte der Blattführungsblöcke fest von Hand bewegt wird. Durch Drehen des "T"-Griffs für die Blattspannung im Uhrzeigersinn wird die Spannung des Blatts erhöht.

Achten Sie beim Spannen der Klinge darauf, dass die hinter dem T-Griff sitzende Einstellschraube (siehe Abbildung) wieder in ihrer Aussparung sitzt, nachdem Sie die Arbeit beendet haben und bevor die Fräse in Betrieb genommen wird. Andernfalls wird die Klinge weggeschleudert und kann brechen.

Wenn die Einstellschraube aus der Aussparung herausgezogen ist, darf die Mühle NICHT in Betrieb genommen werden, bevor sie wieder in der Aussparung sitzt.

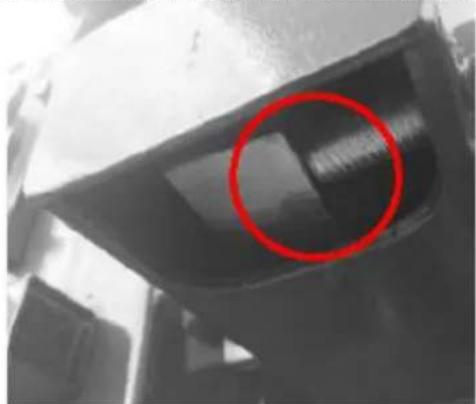

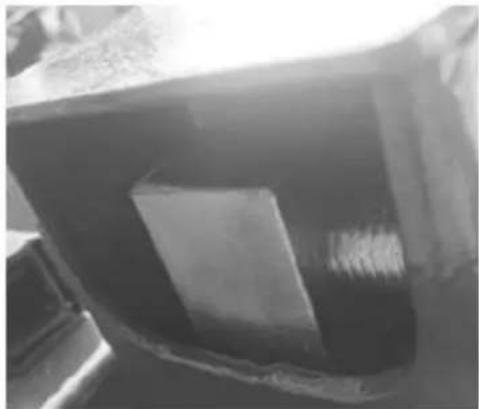

Die Schraube für die Spureinstellung sitzt in der Aussparung. So sollte es aussehen, bevor die Mühle wieder in Betrieb genommen wird.

Vergewissern Sie sich, dass der Messerträgerarm nach dem Spannen des Messers eingerastet ist.

SÄGEWERKSWARTUNG

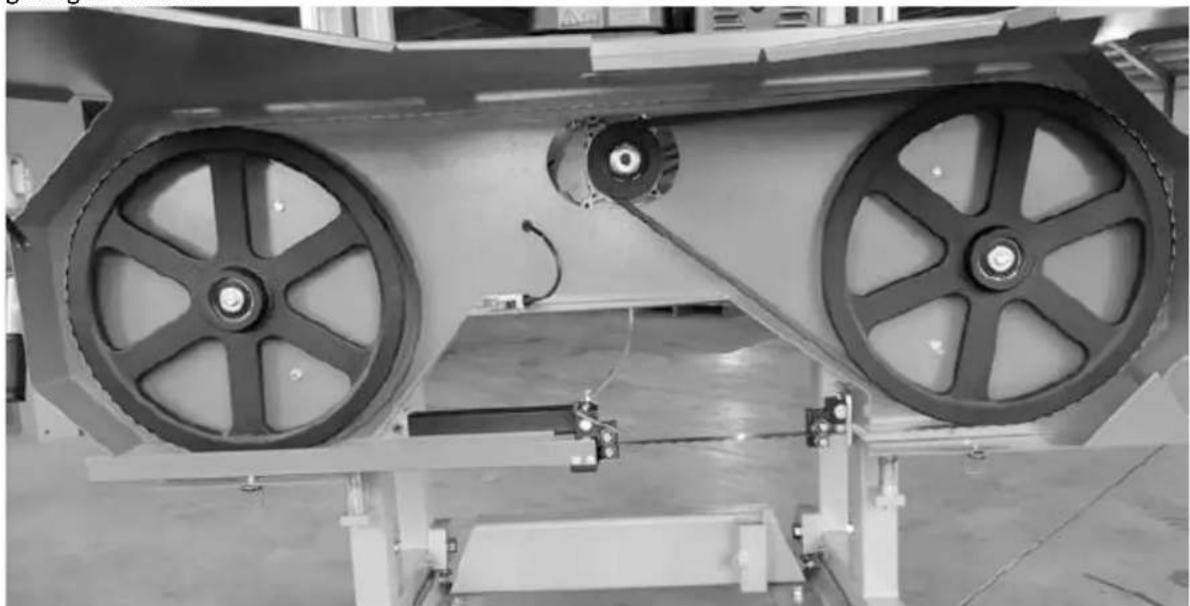

AUSWECHSELN DER KLINGE

Versuchen Sie niemals, die folgende Aktion bei laufendem Motor durchzuführen. Ziehen Sie aus Sicherheitsgründen den Netzstecker. Beim Klingenwechsel müssen Handschuhe und Schutzbrille getragen werden.

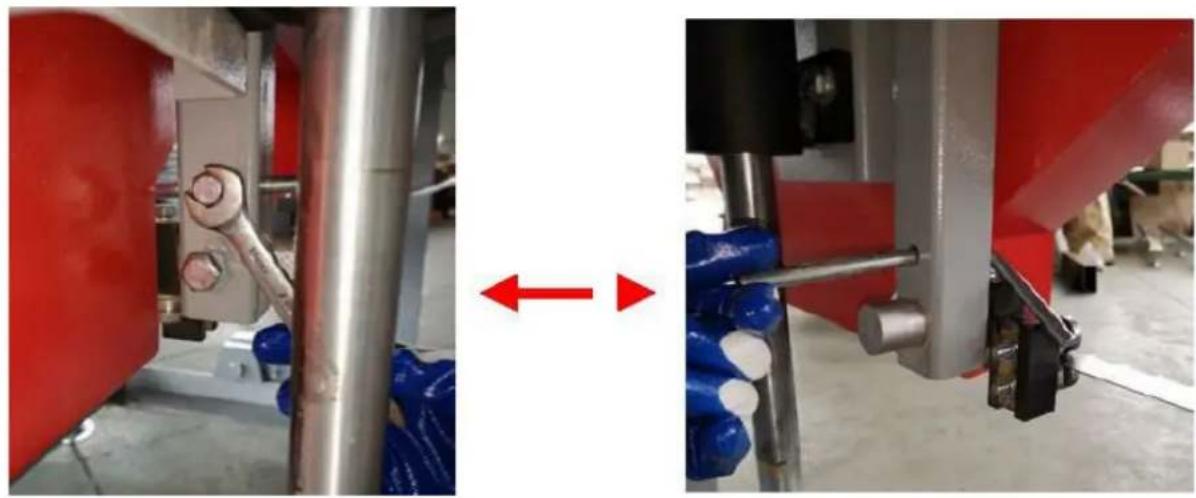

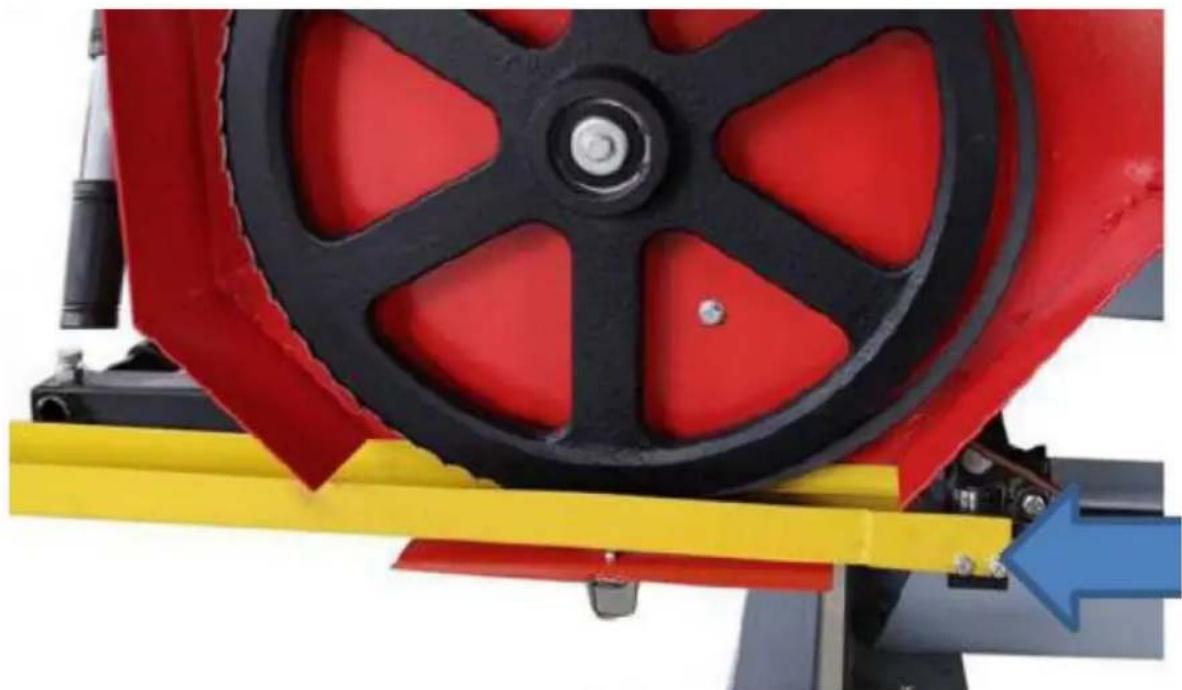

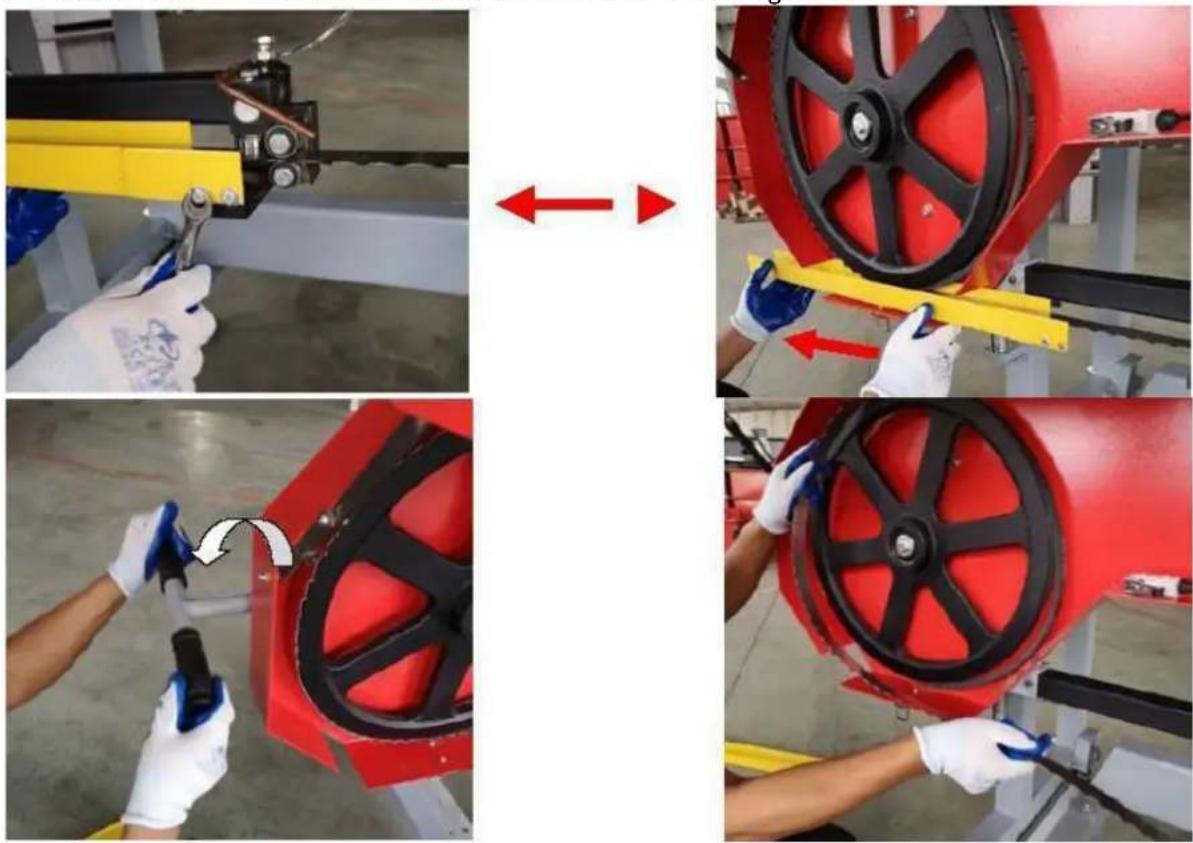

Lösen Sie die Schraube und ziehen Sie den Messerbegrenzungshebel zurück.

Lösen Sie die Schraube und ziehen Sie die Messerschutzabdeckung heraus.

Entfernen Sie die Spannung der Klinge, indem Sie den "T"-Griff gegen den Uhrzeigersinn drehen. Die Klinge sollte nun locker sein und sich gerade nach vorne herausziehen lassen. Die neue Klinge kann nun installiert, die Schutzvorrichtungen geschlossen und die richtige Spannung der Klinge eingestellt werden.

AUSWECHSELN VON RIEMEN

Versuchen Sie niemals, die folgenden Maßnahmen bei laufendem Motor durchzuführen. Ziehen Sie aus Sicherheitsgründen den Netzstecker. Beim Auswechseln der Gurte müssen Handschuhe und eine Schutzbrille getragen werden.

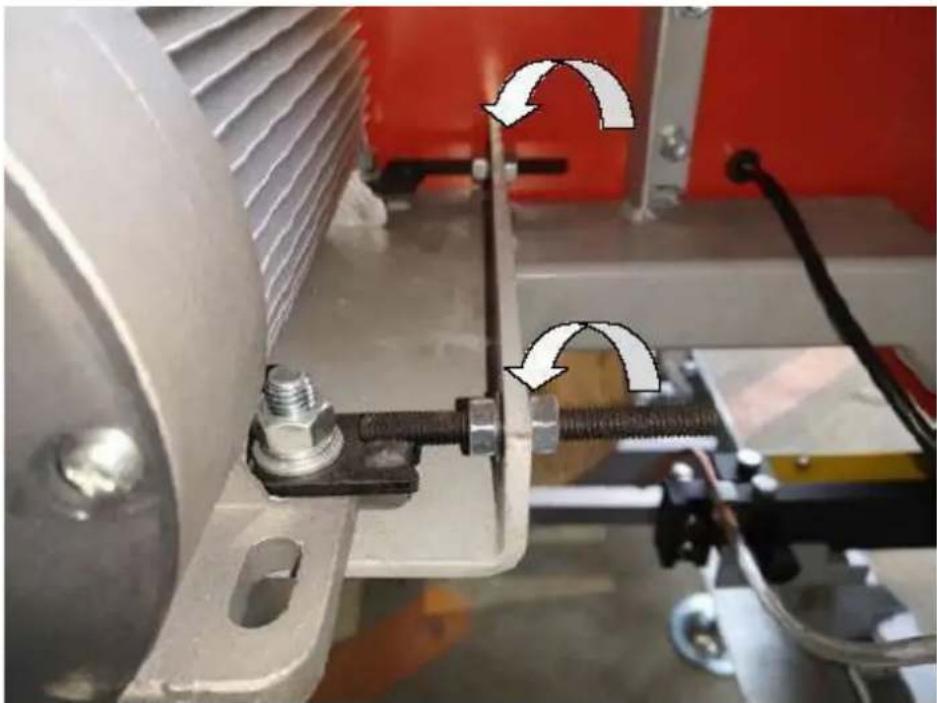

Wenn Sie den Riemen austauschen möchten, müssen Sie zuerst die Klinge entfernen. Bitte folgen Sie den oben genannten Schritten, um die Klinge zu entfernen.

Am Sägewerk befinden sich zwei Gummi-Keilriemen, die als Satz ersetzt werden sollten. Es wird nicht empfohlen, einzelne Riemen separat zu ersetzen. Es wird empfohlen, einen BX50-Zahnriemen für die Antriebsseite und einen BX41-Nachlaufriemen zu verwenden.

Um den Riemen auf der Antriebsseite zu wechseln, lösen Sie die vier Schrauben, mit denen der Motor am Motorträger befestigt ist, mit einem 16-mm-Schlüssel.

Jetzt kann der Motor frei auf der Montageplatte gleiten. Drehen Sie die 13-mm-Mutter auf dem horizontalen Bolzen gegen den Uhrzeigersinn. Dadurch kann sich der Motor bewegen und der Riemen wird entlastet. Der alte Riemen kann entfernt und der neue Riemen kann installiert werden. Spannen Sie den neuen Riemen und beachten Sie die Anweisungen zur Riemenspannung, die im Abschnitt "Einrichten des Sägewerks" in diesem Handbuch beschrieben sind. Der Folgeriemen kann nun durch einfaches Abziehen und Einlegen des neuen Riemens gewechselt werden. Die Klinge kann nun wieder eingesetzt, die Schutzvorrichtungen geschlossen und die richtige Klingenspannung eingestellt werden.

Beachten Sie, dass sich der Lauf des Messers bei der Installation neuer Riemen wahrscheinlich ändert und angepasst werden muss. Weitere Informationen finden Sie unter "BLADE TRACKING".

Hinweis - Es ist sehr wichtig, das Sägeblatt durch Drehen des "T"-Griffs gegen den Uhrzeigersinn zu entspannen, wenn das Sägewerk nicht in Gebrauch ist. Andernfalls entstehen Flachstellen auf den

Gummiriemen. Diese flachen Stellen führen dazu, dass die Mühle beim nächsten Einsatz übermäßig vibriert.
