NAUDOJIMO INSTRUKCIJA CONCRETE-VPO750 MSW

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Déjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai įpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda. Daugiau kalbų versijų galite gauti pateikę užklausą [e-mail].

I. Techniniai duomenys

Parametru aprašymas	Parametru reikšmė
Produkto pavadinimas	Grindų pjūklas
Modelis	MSW-BETONAS-VPO750
Įvertintas [HP]	13
Vandens bakas [l]	35
Deimantinių ašmenų skersmuo [mm]	300–450
Maksimalus pjovimo gylis [mm]	140
Matmenys (plotis x gylis x aukštis) [cm]	54x153x96
Svoris [kg]	112,4

JSPÉJIMAS:

Siekiant sumažinti sužalojimo riziką, visi operatoriai ir techninės priežiūros personalas turi perskaityti ir suprasti šias instrukcijas prieš pradėdami dirbti, keisdami priedus arba atlikdami mūsų gaminamos įrangos techninę priežiūrą. Šiose instrukcijose negali būti aprašytos visos galimos situacijos. Visi, naudojantys, prižiūrintys ar dirbantys šalia šios įrangos, turi būti atsargūs.

II. SAUGAUS NAUDOJIMO TAISYKLÈS

JSPĖJIMAS

Jei nesilaikysite šiame vadove pateiktų nurodymų, galite rimtai susižaloti arba net mirti! Šią įrangą gali naudoti tik apmokytas ir kvalifikuotas personalas! Ši įranga skirta tik pramoniniam naudojimui.

Eksploatuojant šiuos betono pjaustytuvus visada reikia laikytis šių saugos nurodymų.

2.1. BENDRA SAUGA

• NENAUDOKITE ir NENAUDOKITE šios įrangos, kol neperskaitėte viso vadovo.
• Šios įrangos neturėtų naudoti jaunesni nei 18 metų asmenys.
• NIEKADA nenaudokite šios įrangos be tinkamų apsauginių drabužių, nedūžtančių akinių, plieninių batų ir kitų darbui reikalingų apsauginių priemonių.
• NIEKADA nenaudokite šios įrangos, kai nesijaučiate gerai dėl nuovargio, ligos ar vaistų.
• NIEKADA nenaudokite šios įrangos apsvaigę nuo narkotikų ar alkoholio.
• NIEKADA nenaudokite priedų ar priedų, kurių mūsų įmonė nerekomenduoja šiai įrangai. Gali būti sugadinta įranga ir (arba) sužaloti vartotoją.
• Gamintojas neprisiima atsakomybės už jokius nelaimingus atsitikimus dėl įrangos modifikacijų.
• Kai reikia, pakeiskite vardinę lentelę, veikimo ir saugos lipdukus, kai juos sunku perskaityti.

• Prieš pradėdami VISADA patikrinkite, ar mašinoje neatsipalaidavo sriegiai arba varžtai.

• NIEKADA nelieskite karšto išmetimo kolektoriaus, duslintuvo ar cilindro. Prieš atlikdami variklio ar pjūklo techninę priežiūrą, leiskite šioms dalims atvėsti.

• Prieš pildami kurą arba atlikdami techninės priežiūros ir priežiūros funkcijas, leiskite varikliui atvėsti. Susilietimas su jkaitusiais komponentais gali sukelti rimtus smūgius.
• Šio pjaustytuvo variklio sekcijai reikalingas tinkamas laisvas aušinimo oro srautas.
• NIEKADA nenaudokite pjaustytuvo uždaroje ar siauroje vietoje, kur yra apribotas laisvas oro srautas. Jei oro srautas bus apribotas, tai rimtai sugadins pjūklą arba variklj ir gali sužaloti žmones. Atminkite, kad pjaustytuvo variklis išskiria MIRTINAI anglies monoksido dujas.
  • VISADA pildykite degalus gerai vėdinamoje vietoje, toliau nuo kibirkščių ir atviros liepsnos.
• VISADA būkite ypač atsargūs, kai formuluojate degius skysčius. Pildami degalus išjunkite variklj ir leiskite jam atvėsti.
• NERÜKITE šalia mašinos ar šalia jos. Gaisras arba sprogimas gali kilti dėl degalų garų arba degalu išsiliejimo ant jkaitusio variklio.
• NIEKADA nenaudokite pjaustytuvo sprogioje aplinkoje arba šalia degių medžiagų. Sprogimas ar gaisras gali sukelti sunkų kūno sužalojimą ar net mirtį.
  • Jpylimas j degalu jpylimo angą yra pavojingas, nes gali išsilieti degalai.
  • NIEKADA nenaudokite degalu kaip valymo priemonės.
• Prieš pradėdami naudoti įrangą, VISADA perskaitykite, supraskite ir vykdykite operatoriaus vadove pateiktas procedūras.
• VISADA įsitikinkite, kad operatorius yra susipažinęs su tinkamomis saugos priemonėmis. Išjunkite variklj, kai paliksīte pjaustytuvą be priežiūros.
• Užblokuokite jrenginj išeidami arba naudodami nuokalnėje.
• Visada palaikykite šios jrangos saugia veikimo būkle.
  • VISADA išjunkite variklj prieš pradėdami aptarnauti, jpildami kuro ir alyvos.
• NIEKADA neveskite variklio be oro filtro. Gali atsirasti rimty variklio pažeidimy.
  • VISADA dažnai prižiūrėkite oro valytuvą, kad išvengtumėte karbiuratoriaus gedimo.
• VISADA tinkamai laikykite įrangą, kai jos nenaudojate. Įranga turi būti laikoma švarioje, sausoje, vaikams nepasiekiamoje vietoje.
• NIEKADA nedirbkite su šiuo pjaustytuvu vietose, kuriose yra degių medžiagų arba garai ir (arba) gali kilti sprogimas dėl jrangos kibirkščių.

JSPÉJIMAS:

NEDARYK naudoti šią įrangą, nebent visos apsaugos ir saugos įtaisai yra pritvirtinti ir įrengti.

Prižiūrėdami šią įrangą, turite būti atsargūs. Besiliečiančios besisukančios ir judančios dalys gali susižaloti.

Visus nepatyrusius ir pašalinius žmones visada laikykite toliau nuo įrangos. Neleistini įrangos pakeitimai panaikins visas garantijas.

2.2. DEIMANTINIŲ AŠMENŲ SAUGA

• Naudokite tinkamus plieninius deimantinius peiliukus, pagamintus betono pjaustytuvams.
• VISADA prieš kiekvieną naudojimą patikrinkite deimantinius peiliukus. Plieninėje šerdyje ir (arba) ratlankio ašmenyse neturi būti įtrūkimų, įbrėžimų ar defektų. Centrinė (pavėsinė) anga turi būti nepažeista ir teisinga.
• Prieš montuodami ašmenis, patikrinkite, ar ašmenų flanšai nepažeisti, pernelyg nusidėvėję ir švarūs.
• Ašmenys turi tvirtai priglusti prie veleno ir prie vidinių / išorinių ašmenų flanšų.
• Įsitikinkite, kad ant ašmenų yra pažymėtas ir darbo greitis yra didesnis nei pjaustytuvo ašmenų veleno greitis.
• Pjaukite tik tą medžiagą, kuri nurodyta deimantinio disko. Perskaitykite deimantinio disko specifikacijas, kad jsitikintumėte, jog tinkamas įrankis buvo suderintas su pjaunama medžiaga.
• VISADA laikykite ašmenų apsaugas savo vietoje. Deimantinio disko ekspozicija neturi viršyti 180 laipsnių.
• Isitikinkite, kad deimantinis diskas transportavimo metu nesiliestų su žeme ar paviršiumi.
• NEMESITE deimantinio disko ant žemės ar paviršiaus.
• Variklio reguliatorius sukurtas taip, kad būtų galima maksimaliai apsisukti be apkrovos. Jei greitis viršija šią ribą, deimantinis diskas gali viršyti didžiausią saugų leistiną greitį.
• Isitikinkite, kad peilis sumontuotas tinkama veikimo kryptimi.

2.3. CATTER TRANSPORTAVIMO SAUGA

• Norėdami užtikrinti saugų pjaustytuvo judėjimą, naudokite kėlimo strypą ir atitinkamą kėlimo įrangą.
• NEnaudokite vairo ir (arba) priekinio rodyklės kaip kėlimo taškų.
• NIEKADA netempkite pjūklo už transporto priemonės.
• Isitikinkite, kad abi rodyklės yra tinkamoje padėtyje, kad sumažintumėte jų poveikį transportavimo metu.
• Apsauga nuo ekstremalaus pjoviklio požiūrio i svirtj. Variklis pakrypęs i kraštutinius kampus, alyva gali patekti i cilindro galvutę, todėl variklj sunku užvesti.
• NIEKADA negabenkite pjaustytuvo su pritvirtintu peiliuku.

2.4. NENUMATYTOS ATVEJOS

- VISADA žinokite artimiausio gesintuvo ir pirmosios pagalbos vaistinėlės vietą. Žinokite artimiausio telefono vietą. Taip pat žinokite artimiausios greitosios medicinos pagalbos, gydytojo ir gaisrinės telefono numerius. Ši informacija bus nejkainojama kritiniu atveju.

2.5. PRIEŽIŪROS SAUGA

• NIEKADA netepkite komponentų ir nemėginkite remontuoti veikiančios mašinos.
• Prieš atlikdami techninę priežiūrą, VISADA leiskite mašinai pakankamai laiko atvėsti.
  • Laikykite mašiną veikiančią.
• Nedelsdami pašalinkite mašinos pažeidimus ir visada pakeiskite sugedusias dalis.
• Tinkamai išmeskite pavojingas atliekas. Galimai pavojingų atliekų pavyzdžiaį yra panaudota variklinė alyva. Kuro ir kuro filtrai.
• NENAUDOKITE maisto ar plastikinių indų pavojingoms atliekoms išmesti.

III. OPERACIJA

3.1. JVADAS

Sveikiname jsigijus mūsų pjaustytuvą! Jūs padarėte puikų pasirinkimą! Mūsų grindų pjaustytuvas buvo specialiai sukurtas kaip ideali mašina profesionaliam rangovui, kuris užsiima plokščiu betono ir asfalto pjovimu.

Mašinos, naudojamos pagrindinei „plokščiam“ pjovimui. Šis pjovimo būdas apibūdinamas kaip „plokščias“, nes grindinys pjaunamas kažkur arti horizontalios plokštumos. Tai yra labiausiai paplites deimantinio pjovimo tipas.

Pramonėje yra įvairių tipų, dydžių ir stilių betono pjaustytuvai, pradedant nuo rankinio savaeigių 7–72 AG arklio galių. Betono freza galima pjauti tiek betoną (žalią arba sukietėjusią, su armatūra arba be jo), tiek asfaltą. Mūsų MF12 naudojamas darbams, kuriems reikalingas tikslus pjovimas, įskaitant grindis, šaligatvius, pėsčiųjų takus, rampas ir kitus plokščio pjovimo darbus.

Rasite pjaustytuvą, tinkantį įvairiems darbams atlikti.

Gavę mašiną, ATITIKRAI PATIKRINOKITE, AR JOKIOS ŽALOS NĚRA. Apie bet kokią žalą reikia nedelsiant pranešti vežėjui ir užregistruoti pretenziją.

3.2. VEIKIMO PRINCIPAS

Šios instrukcijos buvo sudarytos siekiant suteikti jums informacijos, kaip ilgai ir be problemų naudoti įrenginį. Periodinė šio įrenginio priežiūra yra būtina. Perskaitykite visą vadovą ir atidžiai vykdykite instrukcijas. To nepadarius galite susižaloti save arba pašalinį asmenį.

3.3. PRISTATYMO ČEKIAI

• Iškart pristatant naują įrangą ir prieš pradedant ją naudoti: iki galo perskaitykite vadovą – tai gali sutaupyti daug nereikalingų išlaidų.
• Perskaitykite pridedamą variklio vadovą.
• Patikrinkite bendrą jrangos būklę ir ar pristatymo metu nebuvo pažeista.
  • Patikrinkite variklio alyvos lygj.
  • Patikrinkite degalų lygį.
• PASTABA: Rekomenduojami tepalai yra išsamiai aprašyti skyriuje PRIEŽIŪRA IR PRIEŽIŪRA.

3.4. JRENGIMAS PLOKŠTĖS

1) Isitikinkite, kad uždegimo žvakė yra atjungta arba jkišta atjungta.
2) Nuimkite ašmenų veleno veržlę ir nuimkite išorinį ašmenų veleno flanšą.
3) Nuvalykite visas pašalines daleles nuo flanšų suspaudimo paviršių ir ašmenų tvirtinimo paviršiaus.
4) Uždėkite ašmenis ant ašmenų veleno, išlygindami ašmenų pavaros kaištį su pavaros kaiščiu tvirtinimo apykaklėje (jei mašinoje yra kaiščių sistema). Jei jūsų ašmenys turi krypties sukimosi rodyklę, nustatykite padėties rodyklę pjovimui žemyn (deimantinė uodega, skirta pjovimui žemyn).
5) Pakeiskite išorinį ašmenų veleno flanšą ant ašmenų veleno. Vidinio žiedo kaištis turi išsikišti per ašmenų pavarą ir į išorinę apykaklę (jei mašinoje yra kaiščio sistema).
6) Naudodami pridedamą verżliaraktj, tvirtai priveržkite ašmenų veleno verzlę prie žvaigždinės poveržlės ir išorinio flanšo.

7) Vėl prijunkite uždegimo žvakę arba (su jungikliu „išjungta“) kištuką i elektros maitinimo laidą.

3.5. PJOVIMO RÜŠYS

Pjovimo greitis visiškai priklauso nuo pjaunamai medžiagai tinkamo peilio naudojimo. Galimi jvairių specifikacijų šlapi arba sausi deimantiniai peiliai betonui ar asfaltui pjauti.

3.6. PRIEŠ PRADĚDAMI

1) Pjovimo sąlygoms naudokite tinkamus peilius.
2) Užtikrinkite, kad pavėsinės ir flanšai būtų švarūs ir nepažeisti.
3) Sumontuokite peilj ir tvirtai priveržkite veržliarakčiu.
4) Kai pjaunate šlapiu būdu, patikrinkite, ar vandens srovės tekėja pakankamai.
5) Sulygiuokite rodyklę su pjovimo peiliuku.

Dèmesio – jrenginj pastatykite atviroje vietoje. Venkite arti konstrukciju ar kitos jrangos. Jei to nepadarysite, galite netyčia sužeisti operatorių ar kitus toje vietoje esančius asmenis.

Šaltas paleidimas – iki galo atidarykite kuro vožtuvą po dujų baku. Jjunkite variklio sustabdymo jungiklj, esantį ant variklio, kad jis veiktų. Atidarykite droselį maždaug iki pusės ir uždėkite droselį. Staigiai patraukite starterio virvę. Kai variklis užvedamas, atidarykite droselį ir prireikus sureguliuokite droselį, kad jis veiktų. Leiskite varikliui keletą minučių sušilti prieš padėdami jį po apkrova. Jei variklis neužsiveda po (3) patraukimo, šiek tiek atidarykite droselį, kad išvengtumėte užtvindymo. Visada eksploatuokite variklj visu droseliu, kai jis apkrautas.

Karštas paleidimas – iki galo atidarykite vožtuvą po duju baku, jei jis buvo uždarytas. Atidarykite droselį maždaug iki pusės. Netaikykite droselio. Staigiai traukite starterio lyną, kol variklis užsives.

Užvedus variklj, sureguliuokite droselj. Visada eksploatuokite variklj visu droseliu, kai jis apkrautas.

PASTABA : šios nurodymo instrukcijos yra tik bendros gairės. Kadangi yra daug variklio parinkčių, konkrečių nurodymų ieškokite variklio vadove, kuris pateikiamas kartu su šiuo įrenginiu.

Atsargiai – Benzininiai varikliai – Norėdami pailginti variklio tarnavimo laiką, prieš išjungdami leiskite varikliui veikti tuščiaja eiga be apkrovos (2)–5 minutes. Pasibaigus tuščiosios eigos laikotarpiui, naudokite ant variklio esantį stabdymo jungiklj ir pasukite jj, kad sustotų. Uždarykite kuro vožtuvą po dujų baku. Variklis gali užtvindyti, jei vožtuvas transportavimo metu paliekamas atidarytas.

3.7. PRADĖTI PIRTI

1) Užveskite variklj ir leiskite varikliui sušilti. Visas pjovimas atliekamas visu droseliu.
2) Sulygiuokite ašmenis ir pjaustytuvą su pjūviu. Jei pjaunate šlapiu būdu, atidarykite vandens vožtuvą ir jjunkite vandens saugos jungiklj.
3) Lėtai nuleiskite apatinį peilį į pjovimą.
4) Pjaukite taip greitai, kaip leis peilis. Jei ašmenys iššoka iš pjūvio, sumažinkite važiavimo greitj arba pjovimo gylj.
5) Norédami sekti pjovimo liniją, pjaustytuvo rankenas naudokite tik tiek, kiek šoninio slėgio.

3.8. PJOVIMAS

Nuleiskite peilj i betoną iki reikiamo gylio, sukdami pakreipimo švaistiklj prieš laikrodžio rodyklę. Lėtai stumkite pjūklą i priekj. Lėtas slėgis i priekj, jei pjūklas pradeda užstrigti.

Pastaba : jei norite pjūvių giliau (4 coliai / 102 mm ar daugiau), reikia atlikti kelis pjūvius laipsniškai nuo 1–1/2 colio (38 mm) iki 2 colių (51 mm), kol bus pasiektas norimas gylis.

Tolygiai stumkite pjūklą j priekj, naudodamiesi priekine rodykle kaip kreiptuvu. Paspauskite pakankamai j priekj, kad variklis/variklis pradėtų dirbti, bet nesulėtėtų. Jei pjūklas pradeda užstrigti, atidėkite judėjimą j priekj, kol ašmenys atkurs pilną apsukų skaičių. Jei pjūklas stringa, prieš paleisdami iš naujo pakelkite ašmenis iš pjūvio. Pjovimo metu venkite per didelio šoninio spaudimo arba ašmenų sukimosi.

3.9. DIRŽAI IR skriemuliai

NIEKADA NEREGULIUOKITE V formos diržų ir skriemulių, KOL VARIKLIS VEIKIA

1) Geriausias V formos diržo pavaros įtempimas yra mažiausias įtempimas, kuriam esant, diržai neslys esant pilnai apkrovai.
2) Įtempkite, kol diržai priglus prie griovelių. Paleiskite pavarą maždaug penkias (5) minutes, kad „prisegtumėte“ diržus. Diržai. Nustatykite didžiausią apkrovą. Jei diržai slysta, priveržkite juos tol, kol jie nebeslys esant didžiausiai apkrovai. Daugumą naujų diržų reikės papildomai įtempti po sėdėjimo.
3) Atminkite, kad per didelis įtempimas sutrumpina diržo ir guolio tarnavimo laiką.
4) Pirmą darbo dieną dažnai tikrinkite diržo įtempimą. Vėliau periodiškai tikrinkite diržo įtempimą ir atlikite reikiamus reguliavimus.
5) Dvi dažniausiai pasitaikančios skriemulio nesutapimo priežastys yra šios:

a. Variklio pavaros velenas ir ašmenų velenas nėra lygiagrečiai.

b. Skriemuliai néra tinkamai išdėstyti ant velenų.

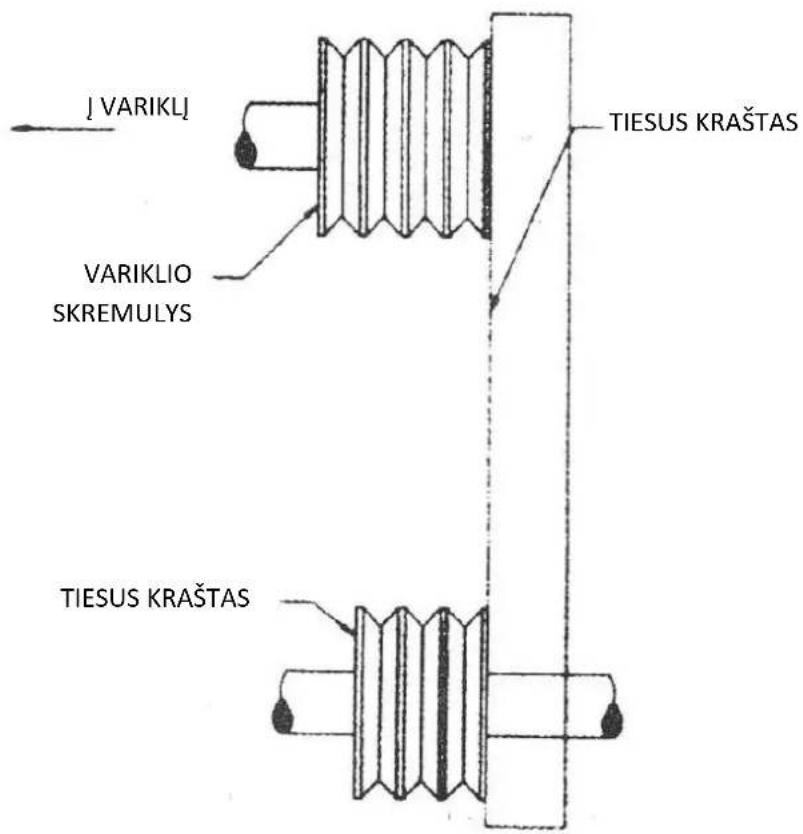

6) Norėdami patikrinti išlygiavimą, naudokite plieninę tiesią briauną. Žr. 1 pav.
7) Tiesią kraštą sulygiuokite išilgai abiejų skriemulių, parodytų brėžinyje, išorinio paviršiaus. Visų skriemulių griovelių apačioje yra (2) reguliavimo varžtai. Nustatymo varžtams reikalingas sriegio fiksavimo užrakto pavadinimas.

J VARIKLJ VARIKLIO SKREMULYS TIESUS KRAŠTAS TIESUS KRAŠTAS

1 pav

8) Neatitikimas bus rodomas kaip tarpas tarp skriemulio paviršiaus ir tiesiojo krašto. Ůsitikinkite, kad tarp pakabos skriemulio ir pjūklo pagrindo abiejose pusėse yra tarpas.

3.10. SAUSAS PJOVIMAS

• Niekada nedirbkite su pjūklu, jei nėra apsauginių įtaisų.
• Neviršykite maksimalaus veikimo greičio, nustatyto pagal ašmenų skersmenį.
• Nespauskite ašmenų į medžiagą jėga: leiskite ašmenims pjauti savo greičiu.
• Nedarykite ilgų ištisinių pjūvių. Niekada nepjaukite sauso pjovimo ilgiau nei 30 sekundžių vienu metu. Leiskite peiliui atvėsti.
• Nepjaukite ir nešlifuokite ašmenų pusės ir nepjaukite kreivės ar spindulio. Nepjaukite sausai naudojant šlapiam pjovimui rekomenduojamus peilius.
• Nedirbkite su pjūklu, kurio ašmenų skersmuo didesnis nei mašinos talpa.

IV. TRIKČIŲ ŠALINIMAS

PROBLEMA	PRIEŽASTIS	GYNIMO PRIEMONĖ
NETOLYGUS SEGMENTŲ DĖVĖJIMAS	(pjaunant šlapiu būdu) nepakanka vandens (dažniausiai vienoje ašmenų pusėje).Dėl įrangos defektų segmentai taip pat gali susidėvėti netolygiai.Pjūklo galvutė nesuderinta.	Skalavimo vandens sistemaPatikrinkite srautą į abi ašmenų puses.Pakeiskite guolius, susidėvėjusi pakabos veleną arba nesutapimą su velenu.Patikrinkite, ar pjovimo diskas yra lygus vertikaliai ir horizontaliai.
SEGMENTOPRAŠYMAS	Peilis per kietas, kad būtų galima pjauti medžiagą	Naudokite peilį su minkštesniu sukibimu / matrica.
SEGMENTŲ NUTRAUKIMAS	Ašmenys perkaista dėl aušinimo skysčio (vandens arba oro)Šerdis yra susidėvėjusi nuo perpjovimoSugedusios apykaklės / flanšai nustatė, kad ašmenys nėra išlygiuotiPeilis per kietas, kad būtų galima pjauti medžiagąAšmenys išpjauna apvalus ir sukelia daužantį judesįNetinkamas ašmenų įtempimas	(Pjovimas šlapiu būdu) Patikrinkite vandens linijasĮsitikinkite, kad srautas yra pakankamas abiejose ašmenų pusėse ir nėra užsikimšimųNaudokite pakankamai vandens, kad išplautumėte pjūvj(Sausas pjovimas) Periodiškai paleiskite ašmenis be įpjovimų, kad oras atvėstųNuvalykite apykakles / flanšus arba pakeiskite, jei jų skersmuo yra mažesnis nei rekomenduojamasPjaunamai medžiagai naudokite tinkamas ašmenų specifikacijasPakeiskite susidėvėjusius guolius; iš naujo sulygiuokite ašmenų veleną arba pakeiskite susidėvėjusią ašmenų tvirtinimo įtvarąUžsakydami ašmenis suderinkite pjūklo veleno greitįPatikrinkite veleno greitį, kad įsitikintumėte, jog ašmenys dirba tinkamu apsisukimų dažniuStenkitės, kad pjūvyje ašmenys nesisuktų arba nesisuktų
ĮSPĖJIMAI ŠERDYJE	Pjovimo metu ašmenys plazdėja, nes prarandama ašmenų įtampaAšmenų specifikacijos yra per kietos pjaunamai medžiagai	Priveržkite ašmenų veleno veržlęĮsitikinkite, kad ašmenys veikia tinkamu greičiu ir kad pavaros kaištis veikia tinkamaiNorėdami pašalinti įtampą, naudokite minkštesnę jungtį / matricą
JTAMPOS NUTRAUKIMAS	Šerdies perkaitimasŠerdies perkaitimas dėlašmenų sukimosi antpavėsinėsŠerdies perkaitimas dėlpjaunamos medžiagostrynimoNevienodas slėgis ašmenųtvirtinimo antkakliuose /flanšuosePeilis per kietas pjaunamai medžiagai	Įsitikinkite, kad ašmenų RPM yrateisingasPatikrinkite vandens srautą,paskirstymą ir linijasPriveržkite ašmenų veleno veržlę.Įsitikinkite, kad pavaros kaištis veikiaTinkamai sulygiuokite pjūklą įkvadratinį pjūvįAntkakliai / flanšai turi būti vienodoskersmens ir rekomenduojamo dydžioNorėdami sumažinti įtampą, naudokiteminkštesnę jungtį / matricą
AŠMENYS VIRBA	Ašmenys yra ant pažeistoarba susidėvėjusio pjūkloDėvėta apykaklėAšmenys važiuoja netinkamugreičiuApykaklės / flanšo skersmenysnėra identiškiAšmenys sulinkę dėlnukritimo ar pasisukimo	Patikrinkite apykakles / flanšus, kadįsitikintumėte, jog jie yra švarūs, plokštiir tinkamo skersmensNustatykite variklj į tinkamą apsukųskaičiųNaudokite tinkamo dydžio ašmenųapykakles / flanšusNENAUDOKITE sulenktų ašmenų.Susisiekite su peilio gamintoju
ARBOR HOLE OUT-OF-ROUND	Peilis per kietas, kad būtųgalima pjauti medžiagąAšmenys tapo nuoboduAšmenys nepjaunamedžiagos, kuriai jis buvoskirtas	Pjaunamai medžiagai pasirinkitetinkamą peilįPagaląskite pjaustydami minkštesnęabrazyvinę medžiagą, kadatsiskleistumėte deimantų. Jeigalandote nuolat, ašmenys yra per kietipjaunamai medžiagaiSulaužyti – įterpti į pjaunamąmedžiagą. Jei dozė nėra pati suknelė,pagaląskite taip, kaip darytumėtenuobodus peiliuką
PAGRINDINIS ŠERDIS	Abrazyvinis šerdiessusidėvėjimas greičiau neisegmentai	Pjovimo metu susidariusioms dalelėmsnuplauti naudokite vandenįNaudokite nusidėvėjimui atspariasšerdis
ARBOR HOLE IŠAPVALO	Antkakliai / flanšai nėratinkamai priveržti, todėlašmenys gali suktis arbavibruoti ant velenoAntkakliai / flanšai susidėvėjęarba nešvarūs.Ašmenys netinkamaipritvirtinti	Įsitikinkite, kad ašmenys sumontuotiant tinkamo veleno skersmens.Priveržkite veleno veržlę veržliarakčiu,kad įsitikintumėte, jog ašmenys yratvirtiNuvalykite apykakles / flanšus,įsitikinkite, kad jie nesusidėvėję,priveržkite veržlęĮsitikinkite, kad kaiščio anga slysta perpavaros kaištį
AŠMENYSNUSIDĖVĖJĖJĖS	Veleno guolis susidėvėjęsViršjtampiai atsiranda, nesvariklis nėra tinkamaisureguliuotasAšmenų įvorės anga pažeistanetinkamai pritvirtinusašmenisSukibimas / matrica yra perkieta medžiagaiAšmenys slysta, viena ašmenųpusė nusidėvi labiau nei kita.Patikrinkite, ar nėra blogųguolių, nesulenkto veleno arnesusidėvėjusios tvirtinimopakabos	Jei reikia, sumontuokite naują ašmenųveleno guolį arba ašmenų velenąSureguliuokite variklj pagal gamintojovadovąJei šerdis susidėvėjusi arba pavėsinėpažeista, NENAUDOKITE, susisiekite supeilio gamintojuPakeiskite susidėvėjusį veleną arbatvirtinimo pakabos įvoręĮsitikinkite, kad pavaros kaištis veikiaPriveržkite veleno veržlę

V. TEPIMAS IR APTARNAVIMAS

• Kasdien tikrinkite alyvos lygj, laidus, žarnas (orą, kurą, vandenį) ir sutepkite mašiną.
• Nedelsdami suremontuokite arba pakeiskite visas susidėvėjusias ar pažeistas dalis.
• Patikrinkite pavaros diržo įtempimą, nepertempkite.
• Isitikinkite, kad mašinoje yra visas suderintų diržų komplektas.
• Patikrinkite ašmenų veleną, įsitikinkite, kad ašis ir sriegiai nesusidėvėję, nepažeisti ar nesulenkti.
• Ašmenų veleno guoliai turi būti sandarūs, be laisvo judėjimo į šonus arba aukštyn ir žemyn.
• Kasdien sutepkite ašmenų veleno guolius.
• Ašmenų apykaklės turi būti švarios, be įbrėžimų ir įbrėžimų. Nesudėvėjęs skersmuo ir ne iš apvalios.
• Varomasis kaištis nėra pernelyg susidėvėjęs ar sulenktas ir be įbrėžimų.
• Visos apsaugos vietoje ir saugios.
• Visos tvirtinimo detalès tvirtos ir saugios.
• Išvalykite oro filtrą / alyvos filtrą (hidraulinį arba variklj).
• Praplaukite švarų vandenį per siurblj ir kiekvieną vakarą purkškite agregatą. Tai prailgina siurblio ir ašmenų tarnavimo laiką.
• Išvalykite mašiną prieš pradėdami tepimo priežiūrą.
• Prieš pradėdami techninę priežiūrą, įsitikinkite, kad mašina yra ant tvirtos, lygios žemės.

• Tepimo priežiūros metu užtikrinkite, kad visada būtų laikomasi griežtos švaros.

• Kad išvengtumėte nelaimingų atsitikimų pavojaus, naudokite darbui tinkamą įrankį ir laikykite įrankius švarius.

• Variklio alyvą geriausia išleisti, kai alyva šilta, NE karšta.
• Bet kokia išsiliejusi alyva turi būti nedelsiant išvalyta.
• Aliejui naudokite tik švarias talpyklas ir tik ŠVIAUS, ŠVIEŽIAS alyvas ir tinkamos klasės tepalus.
• Užterštą vandenj / skysčius / alyvą / filtrus reikia saugiai išmesti.

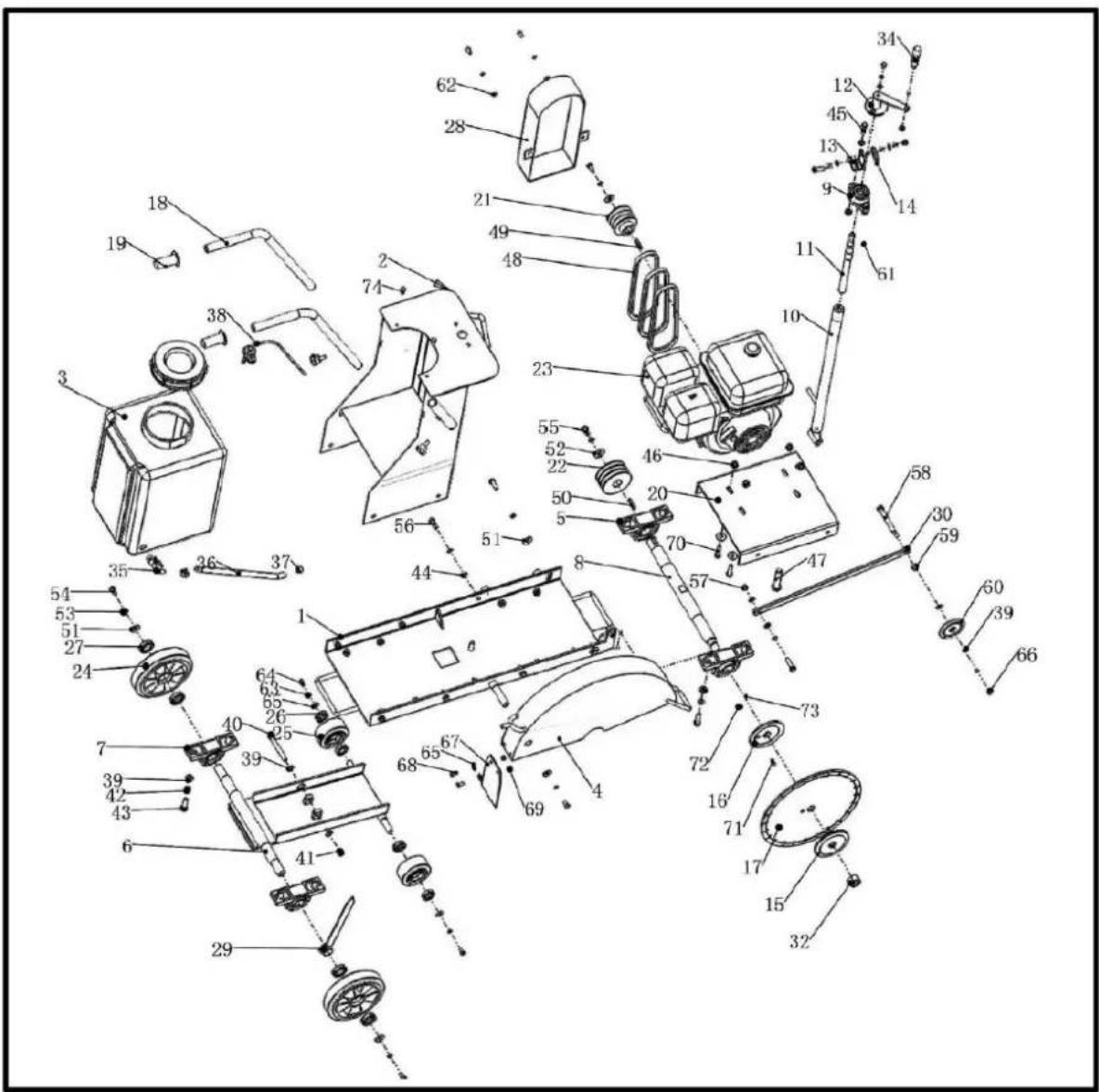

VI. DALIŲ SĄRAŠAS

Dalies Nr.	Aprašymas Kiekis		Dalies Nr.	Aprašymas Kiekis
1	Pagrindas.	1	38	Droselio svirties komplektas.	1
2	Būsto kompleksas.	1	39	Poveržlė 12*2,5	10
3	Vandens bakas	1	40	Šešiakampis varžtas M12*100	2
4	Ašmenų apsauga	1	41	Šešiakampė veržlė M12	1
5	Guolių kronšteinas UCP207	1	42	Spyruoklinė poveržlė ∅12	9
6	Ratų bagažinės modulis	2	43	Šešiakampis varžtas M12*45	8
7	Guolių kronšteinas UCP206	1	44	Poveržlė ∅10	18
8	Pagrindinė ašis	2	45	Šešiakampis varžtas M10*40	3
9	Guolių laikiklis UCFL204	1	46	Šešiabriaunė veržlė M10	6
10	Sralgtas	1	47	Šešiakampis varžtas M16*80	1
11	Jackpost surinkimas.	1	48	V formos diržas A737	3
12	rato rankena	1	49	Plokščias raktas 7*40	1
13	Užrakto laikiklis	1	50	Plokščias raktas 8*40	1
14	Užrakinti diską	1	51	Poveržlė ∅10	9
15	Ašmenų flanšas (išorinis)	1	52	Poveržlė ∅12	1
16	Ašmenų flanšas (vidinis)	1	53	Spyruoklinė poveržlė ∅10	13
17	Ašmenys	1	54	Šešiakampis varžtas M10*20	3
18	Rankenos svirtis (pora)	1	55	Šešiakampis varžtas M12*20	1
19	Rankenos rankena ∅25 mm	1	56	Šešiakampis varžtas M10*30	10
20	Variklio bazės surinkimas	2	57	Šešiakampė fiksavimo veržlė M10	7
21	Skriemulys, variklis	1	58	Šešiakampis varžtas M12*120	1
22	Skriemulys, transmisija	1	59	Šešiakampė veržlė M12	1
23	Variklis	1	60	Rodyklės ratas	1
24	Galinis ratas	1	61	Lizdo galvutės varžtas M8*10	1
25	Priekinis ratas	2	62	Poveržlė ∅8	4
26	Guolis 6203-2Z	2	63	Spyruoklinė poveržlė ∅8	7
27	Guolis 6005-2RZ	4	64	Šešiakampis varžtas M8*16	6
28	Diržo dangtelis	4	65	Poveržlė ∅ 8	5
29	Indikatoriaus adata	1	66	Dangtelio veržlė M8	1
30	Rodyklės rankena	1	67	Guminis kilimėlis	1
31	Dangtelis, vandens bakelis	1	68	Varžtas M8*20	2
32	Veržlė M22	1	69	Šešiakampė veržlė M8	2
33	Rankenėlė	2	70	Šešiakampis varžtas M10*45	4
34	rato rankena	1	71	Varžtas	1
35	Vandens čiaupas	1	72	Šešiakampė veržlė M8	1
36	Vandens vamzdis	1	73	Smeigtukas ∅6*10	1
37	Spaustuvas	2	74	Šešiakampis varžtas M8*20	2
