BRUGSANVISNING HPM-03 MSW

Denne brugervejledning er blevet oversat ved hjælp af maskinoversættelse. Vi har gjort alt for at sikre, at oversættelsen er nøjagtig, men vær opmærksom på, at automatiserede oversættelser ikke er perfekte og ikke er beregnet til at erstatte menneskelige oversættere. Den officielle version af brugervejledningen er på engelsk. Eventuelle forskelle mellem den oversatte version og den oprindelige engelske er ikke juridisk bindende. Hvis du har spørgsmål om nøjagtigheden af oversættelsen, bedes du henvise til den engelske version, som er den officielle reference. Flere sprogversioner er tilgængelige efter anmodning via [e-mail].

Tekniske data

Parameterbeskrivelse Parameterværdi
Produktnavn	Hydraulisk manuel pumpe
Model	MSW-HPM-03
Kapacitet max tryk [bar] 700
Slangens længde [meter] 1,8
Maksimal hydraulisk cylinder [ton] 100
Dimensioner [bredde * længde * højde; mm]. 150*2490*210
Vægt [kg] 9

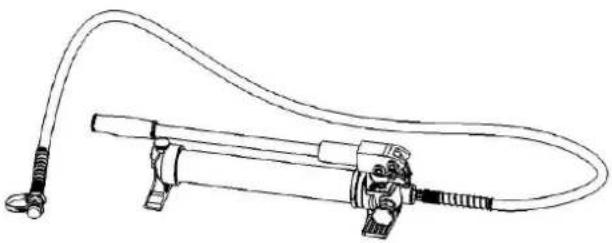

Beskrivelse af apparatet

Dette produkt bruges til at forbinde med hydrauliske arbejdshoveder, som i vid udstrækning bruges i el-byggeri og andre byggepladser.

Brugeren er ansvarlig for eventuelle skader som følge af utilsigtet brug af enheden.

Handling

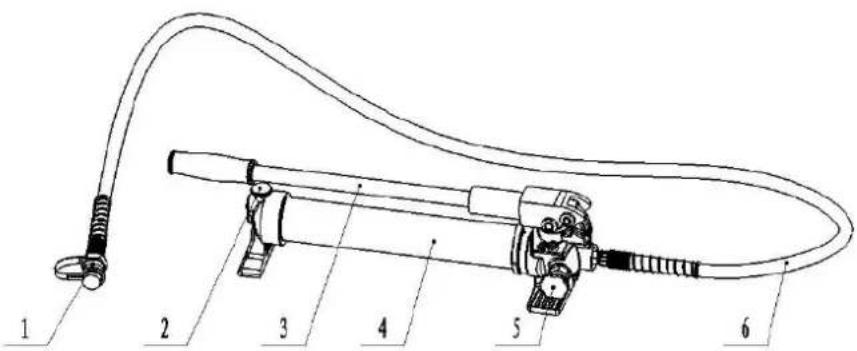

Komponenter

1 2 3 4 5 6

Antal Komponentens navn Beskrivelse af driften
1 Kobling Til at forbinde med arbejdshovedet
2	Snegl	Til at dække olierøret for at forhindre olie i at løbe ud
3 Aktivt håndtag Til drift
4 Pumpehus Til opbevaring af olie
5 Drej skruen Til at udløse tryk
6 Slange Til transport af olie

Instruktioner

OBS!

• Pump forsigtigt på håndtaget for at få olien til at flyde jævnt, ellers vil det beskadige det hydrauliske system.
• Slå ikke på nogen del af værktøjet, da det ellers er farligt for brugeren.

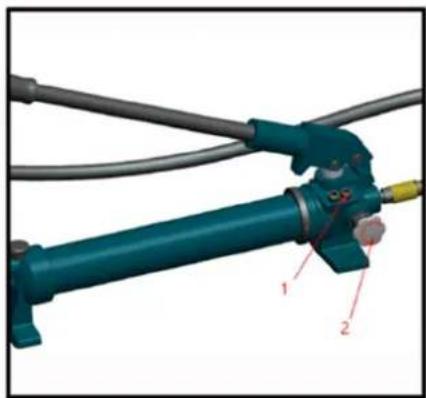

Se venligst illustrationen nedenfor:

1- Indbygget sikkerhedsventil
2- Udløs trykket manuelt

3- Tilslut koblingen til det andet værktøj med delt enhed

4- Drej skruen stramt i urets retning, før den tages i brug.

5- Pumpning af håndtaget

6- Efter betjening drejes skruen mod uret for at udløse trykket.

LIVSFARE! Koblingen kan hurtigt og nemt forbinde pumpen med et andet værktøj. Han- og hunkoblingen skal sidde godt fast, ellers kan det skade operatøren.

- Beskadiget udstyr kan forårsage alvorlig personskade. Brug ikke beskadiget udstyr. Hvis der opstår unormal støj eller vibrationer, skal problemet afhjælpes før videre brug.

- Støv eller luft inde i værktøjet vil beskadige tætningssættet, så værktøjet mister sin funktion. Sørg for, at olien er klar, og at der ikke kommer støv i olien, når du skifter olie. Vent et stykke tid, og sug olien helt ud af olierøret, før du sætter olieproppen i.

1. Kontrollér værktøjets generelle tilstand før hver brug. Tjek, at koblingen er ren, tjek for løse skruer, forkert justering eller binding af bevægelige dele, revnede eller ødelagte dele eller andre forhold, der kan påvirke dens sikre drift.

2. Efter brug skal værktøjets ydre overflader rengøres med ren, fugtig olie, og der skal smøres rustforebyggende olie på værktøjets og matricernes metaloverflade for at undgå, at de ruster. Opbevar værktøjet i et tørt miljø. Koblingen skal dækkes af hætten i tide, ellers vil støvet trænge ind og forurene olien.

3. Service på værktøjet må kun udføres af en kvalificeret servicetekniker.

4. For at forlænge værktøjets levetid skal du skifte olie hvert år. Sørg for, at olien er filtreret med et net på 120 mesh eller en si på over 30 μm. I mellemtiden undgår du støv i oliekoppen.

5. Efter lang tids brug vil tætningssættene blive beskadiget, hvis der er lækage, bedes du kontakte os for at skifte tætningssættene.

OBS! Brug gummihandsker for at undgå direkte kontakt med olie. Hvis huden kommer i kontakt med produktet ved et uheld, skal du straks vaske området med vand og sæbe. For at beskytte miljøet skal spildolie bortskaffes på et offentligt godkendt behandlingsanlæg.

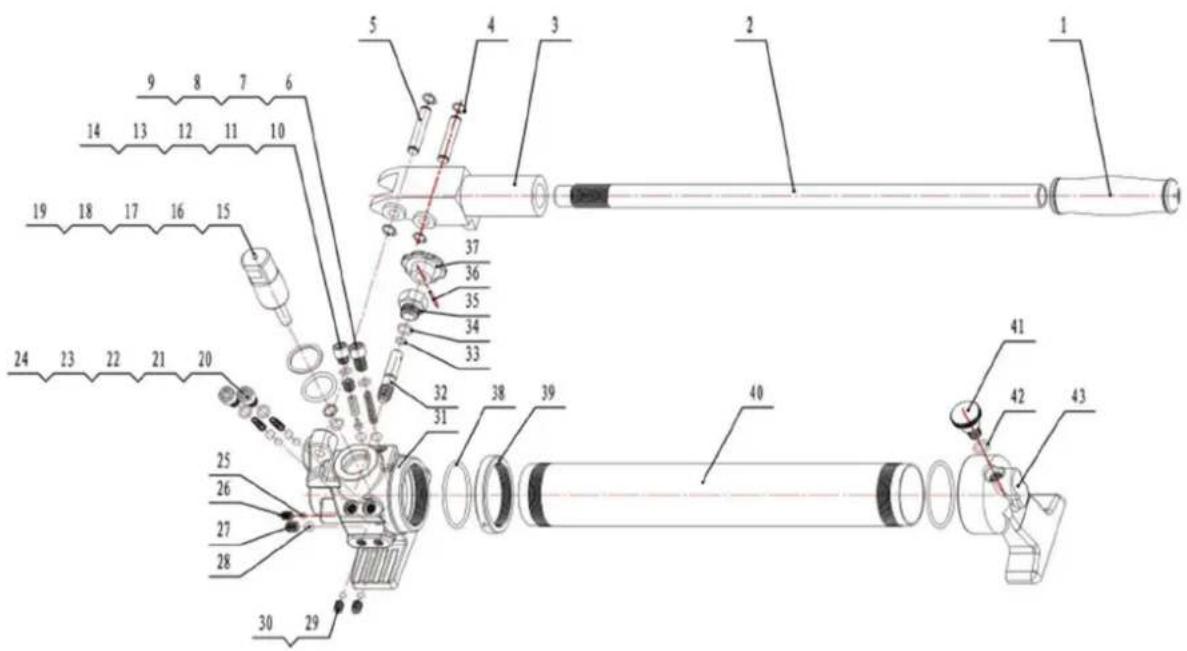

Diagram over dele

30 Sekskantet skrue (M8*10) 2
31	Pumpehus	1
32	Ventilspindel	1
33	Tætningsring	(o-ring)
34	Tætningsring	(o-ring)
35	Ventildæksel	1
36	Elastisk	lige
37	Drej	skruen
38	Tætningsring	(o-ring)
39	Akselmøtrik	1
40	Oliesæk	1
41	Snegl	1
42	Tætningsring	(o-ring)
43	Bagsæde	1
