NÁVOD K OBSLUZE HPM-03 MSW
Tato uživatelská příručka byla přeložena pomocí strojového překladu. Udělali jsme vše pro to, aby byl překlad přesný, ale mějte na paměti, že automatické překlady nejsou dokonalé a nemají nahradit lidské překladatele. Oficiální verze uživatelské příručky je v angličtině. Jakékoli rozdíly mezi přeloženou verzí a původní angličtinou nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, podívejte se prosím na anglickou verzi, která je oficiálním odkazem. Další jazykové verze jsou k dispozici na vyžádání na adrese info@expondo.com.
Technické údaje
| Popis parametru Hodnota parametru | |
| Stůl pro horní frézku | Hydraulické ruční čerpadlo |
| Model | MSW-HPM-03 |
| Kapacita max. tlak [bar] 700 | |
| Délka hadice [metr] 1,8 | |
| Maximální hydraulický válec [tuna] 100 | |
| Rozměry [šířka * délka * výška; mm] | 150*2490*210 |
| Hmotnost [kg] 9 | |

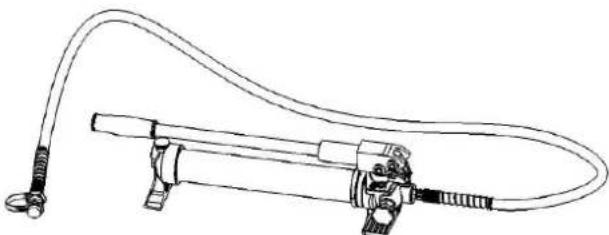

Popis zařízení
Tento výrobek se používá pro spojení s hydraulickými pracovními hlavami, které jsou široce používány v elektrotechnice a na jiném staveništi.
Uživatel je odpovědný za jakékoli škody způsobené neúmyslným použitím zařízení.
Činnost

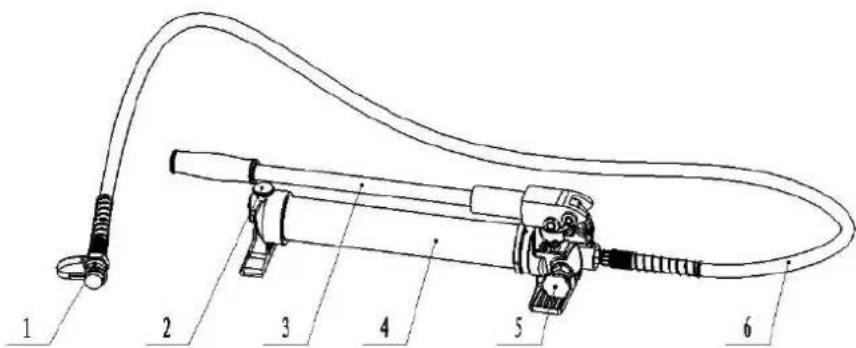

Komponenty
| Počet | Název součásti | Funkce |
| 1 Spojka | Pro spojení s pracovní hlavou | |
| 2 | Šnek | Pro zakrytí olejové trubky, aby se zabránilo úniku oleje |
| 3 | Aktivní | rukojeť Pro |
| 4 | Tělo čerpadla | Pro skladování oleje |
| 5 | Otočte šroubem | Pro uvolnění tlaku |
| 6 | Hadice | Pro přepravu ropy |
provoz
Instrukce
VAROVÁNÍ:
• Jemným pumpováním rukojetí zajistíte hladký tok oleje, jinak dojde k poškození hydraulického systému.
• Prosím, neklepejte na žádnou část nástroje; jinak je to nebezpečné pro obsluhu.

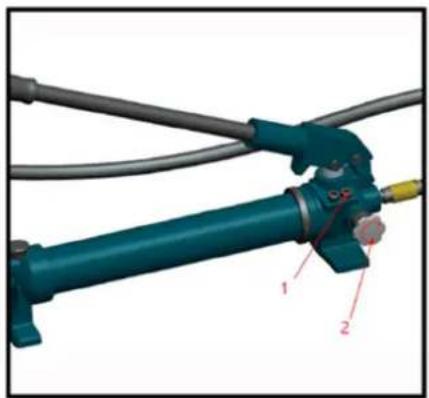

Podívejte se prosím na níže uvedený obrázek:
1- Vestavěný pojistný ventil
2- Uvolněte tlak ručně
3- Připojte spojku k jinému nástroji pro dělenou jednotku
4- Před uvedením do provozu pevně otočte šroubem ve směru hodinových ručiček
5- Pumpování rukojetí
6- Po práci otočte šroubem proti směru hodinových ručiček, abyste uvolnili tlak
NEBEZPEČÍ OHROŽENÍ ŽIVOTA! Spojka může rychle a snadno propojit čerpadlo s jiným nástrojem.
Zástrčkové a zásuvkové spojky se musí dobře připojit, jinak může ublížit obsluze.
ČISTĚNÍ A ÚDRŽBA
VAROVÁNÍ:
- Poškozené zařízení může způsobit vážné zranění osob. Poškozené zařízení nepoužívejte. Pokud dojde k abnormálnímu hluku nebo vibracím, nechte problém před dalším použitím opravit.
-
Prach nebo vzduch uvnitř nástroje poškodí těsnicí sadu, także nástroj ztratí funkci. Ujistěte se, že je olej čistý a při výměně oleje se do oleje nedostane žádný prach. Před vložením olejové zátky chvíli počkejte a úplně vypustěte olej z olejové trubky.
-
Před každým použitím zkontrolujte celkový stav nářadí. Zkontrolujte, zda je spojka čistá, zda nejsou uvolněné šrouby, vychýlení nebo zablokování pohyblivých částí, prasklé nebo zlomené části nebo jakýkoli jiný stav, který může ovlivnit její bezpečný provoz.
- Po použití očistěte vnější povrchy nástroje čistým, vlhkým a natřete antikorozním olejem na kovový povrch nástroje a matrice, aby nezrezly. Nářadí skladujte v suchém prostředí. Spojka by měla být včas zakryta uzávěrem, jinak vnikne prach a znečistí olej.
- Servis nářadí by měl provádět pouze kvalifikovaný servisní technik.
- Chcete-li prodloužit životnost nářadí, vyměňte olej každý rok. Ujistěte se, že je olej filtrován sítem o velikosti ok 120 nebo přes 30 µm. Mezitím se vyhnete prachu v nádobce na olej.
- Po dlouhé době používání se těsnící sady poškodí, pokud dojde k úniku, kontaktujte nás pro výměnu těsnících sad.
UPOZORNĚNÍ! Používejte prosím gumové rukavice, abyste zabránili přímému kontaktu s olejem.
Pokud dojde náhodně ke kontaktu s kůží, okamžitě omyjte místo mýdlem a vodou. V zájmu ochrany životního prostředí likvidujte odpadní olej ve vládou schváleném zpracovatelském zařízení.

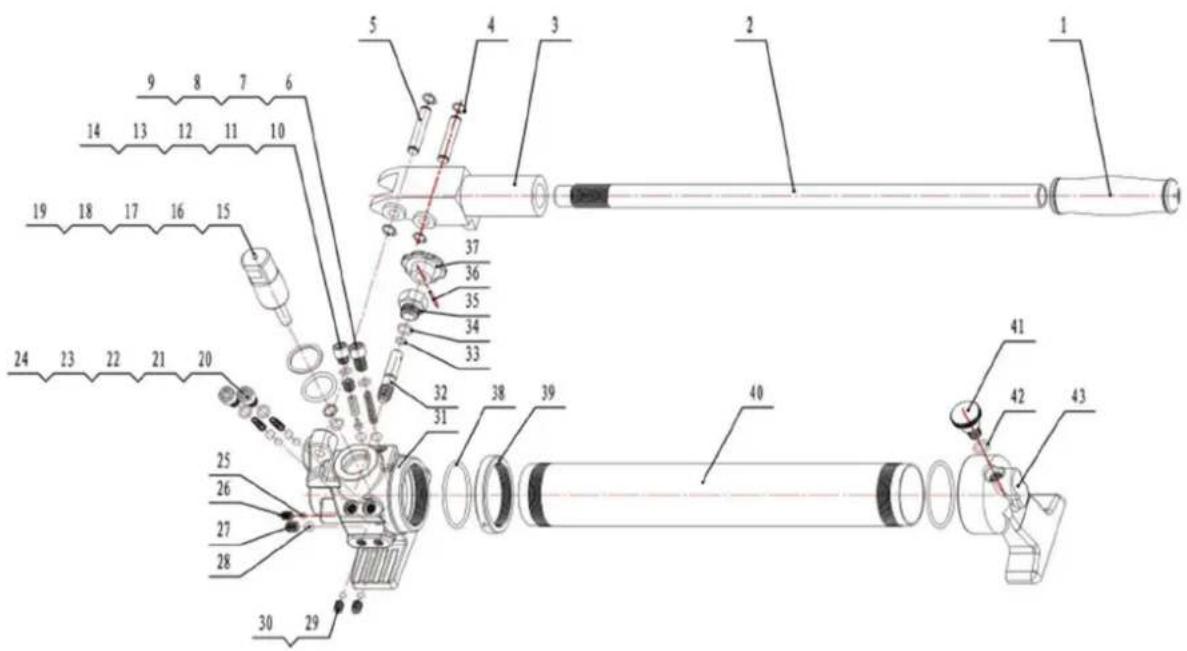

Schéma dílů
| Číslo dílu Popis zařízen | í | Počet | |
| 1 | Ruční rukojet | 1 | |
| 2 | Aktivní t' | rukoje1 | |
| 3 | Rukojet | 1 | |
| 4 | Elastický | pojistný | |
| 5 | Palec | 2 | |
| 6 Ocelová koule (SΦ8) | 1 | ||
| 7 Pružina pro pojistný ventil 1 | |||
| 8 | Těsnicí kroužek (O-kroužek) 1 | ||
| 9 | Šestihranný | šroub | |
| 10 Ocelová koule (SΦ8) | 1 | ||
| 11 Jádro pojistného ventilu 1 | |||
| 12 | Šestihranný | šroub | |
| 13 | Těsnicí kroužek (O-kroužek) 1 | ||
| 14 | Šestihranný | šroub | |
| 15 | Těsnicí kroužek (O-kroužek) 1 | ||
| 16 | Plastový kroužek ( 13* 10*1,4 ) | 1 | |
| 17 | Těsnicí kroužek (O-kroužek) 1 | ||
| 18 | Plastový kroužek ( 34* 28*1,68 ) | 1 | |
| 19 | Píst | 1 | |
| 20 | Ocelová koule (Φ6) | 2 | |
| 21 | Ocelová koule (Φ8) | 2 | |
| 22 | Pružina ( 0,4* 6,8*22 ) | 2 | |
| 23 | Těsnicí kroužek (O-kroužek) 2 | ||
| 24 | Šestihranný šroub (M10Φ13.6) | 2 | |
| 25 Ocelová koule (SΦ6) | 1 | ||
| 26 | Šestihranný šroub (M8*10) | 1 | |
| 27 | Šestihranný | šroub | |
| 28 Ocelová koule (SΦ8) | 1 | ||
| 29 Ocelová koule (SΦ8) | 2 | ||
| 30 | Šestihranný | šroub |
| 31 | Tělo čerpadla | 1 |
| 32 | Dřík ventilu 1 | |
| 33 | Těsnicí kroužek (O-kroužek) 1 | |
| 34 | Těsnicí kroužek (O-kroužek) 1 | |
| 35 | Kryt | ventilu |
| 36 Elastický rovný špendlík 1 | ||
| 37 | Otočte šroubem 1 | |
| 38 | Těsnicí kroužek (O-kroužek) 2 | |
| 39 | Matice | hřídele |
| 40 | Olejový | vak |
| 41 | Šnek | 1 |
| 42 | Těsnicí kroužek (O-kroužek) 1 | |
| 43 | Zadní | sedadlo |
(M8*10)
6- Po použití otočte skrutku proti smeru hodinových ručičiek, aby ste uvoľnili tlak
UPOZORNENIE! Noste gumené rukavice, aby ste zabránili priamemu kontaktu s olejom. Ak dôjde k náhodnému kontaktu s pokožkou, miesto ihned' umyte mydlom a vodou. V záujme ochrany životného prostredia zlikvidujte odpadový olej vo vládou schválenom spracovatel'skom zariadení.
Schéma dielov
