NÁVOD NA OBSLUHU HPM-03 MSW
Táto používatelská príručka bola preložená pomocou strojového prekladu. Vyvinuli sme maximálne úsilie, aby bol preklad presný, ale upozorňujeme, že automatické preklady nie sú dokonalé a nie sú určené na to, aby nahradili ľudských prekladatelov. Oficiálna verzia používatelskej príručky je v angličtine. Akékoľvek rozdiely medzi preloženou verziou a originálnou angličtinou nie sú právne záväzné. Ak máte akékoľvek otázky týkajúce sa presnosti prekladu, pozrite si anglickú verziu, ktorá je oficiálnou referenciou. Ďalšie jazykové verzie sú k dispozícii na vyžiadanie na adrese info@expondo.com.
Technické údaje
| Popis parametra Hodnota parametra | |
| Názov produktu | Hydraulické ručné čerpadlo |
| Model | MSW-HPM-03 |
| Kapacita maximálny tlak [bar] 700 | |
| Dížka hadice [meter] 1,8 | |
| Maximálny hydraulický valec [tona] 100 | |
| Rozmery [šírka * dížka * výška; mm] 150*2490*210 | |
| Hmotnosť [kg] 9 |

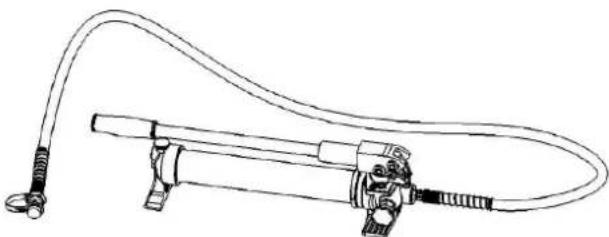

Popis
Tento produkt sa používa na spojenie s hydraulickými pracovnými hlavami, ktoré sú široko používané v elektrotechnických stavbách a iných stavbách.
Používatel' je zodpovedný za akékol'vek škody spôsobené neúmyselným používaním zariadenia.
Prevádzka
Komponenty


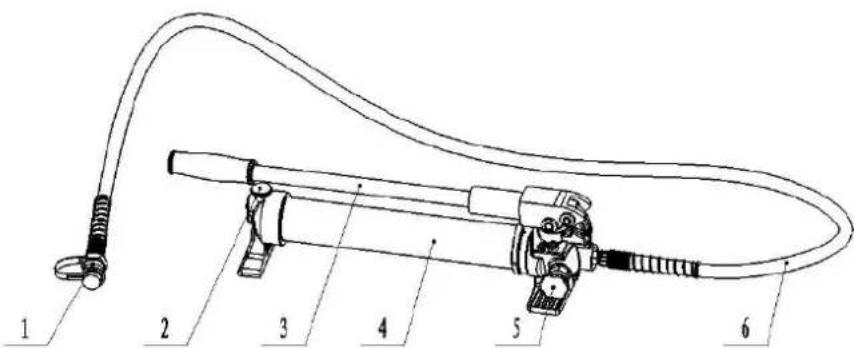

1 2 3 4 5 6| číslo | Názov komponentu Funkcia | |
| 1 Spojka | Na spojenie s pracovnou hlavou | |
| 2 | Skrutka | Na zakrytie olejovej trubice, aby sa zabránilo úniku oleja |
| 3 | Aktívna rukováť Na | |
| 4 | Teleso čerpadla Na skladovanie oleja | |
| 5 | Otočte skrutku | Na uvoľnenie tlaku |
| 6 hadica | Na prepravu ropy | |
prevádzku
Pokyny
VÝSTRAHA!
• Jemným pumpovaním rukoväte, aby olej pretekal hladko, inak sa poškodí hydraulický systém.
• Neudierajte do žiadnej časti nástroja; inak je to nebezpečné pre obsluhu.

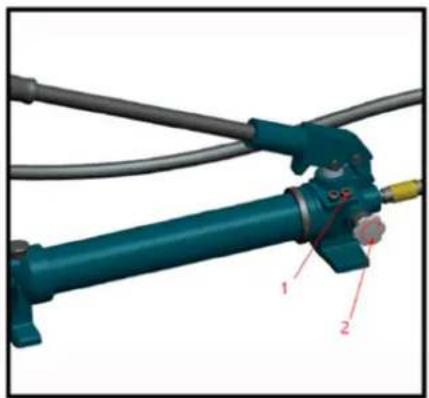

Pozrite si ilustráciu nižšie:
1- Zabudovaný poistný ventil
2- Uvolnite tlak ručne
3- Pripojte spojku k inému nástroju deliacej jednotky
4- Pred prevádzkou pevne otočte skrutku v smere hodinových ručičiek
5- Čerpanie rukoväte
NEBEZPEČENSTVO! Spojka dokáže rýchlo a jednoducho spojiť čerpadlo s iným nástrojom. Zásuvkové a samičie spojky sa musia dobre spojit, inak môže dôjst k zraneniu obsluhy.
Čistenie a údržba
VÝSTRAHA!
- Poškodené zariadenie môže spôsobit vážne zranenie osôb. Poškodené zariadenie nepoužívajte. Ak sa vyskytne abnormálny hluk alebo vibrácie, pred d'alším používaním nechajte problém odstránit.
-
Prach alebo vzduch vo vnútri náradia poškodia tesniacu súpravu, čo spôsobí stratu funkcie náradia. Uistite sa, že je olej číry a pri výmene oleja sa do oleja nedostane žiadny prach. Pred vložením olejovej zátky chvíľu počkajte a úplne vypustite olej z olejovej trubice.
-
Pred každým použitím skontrolujte celkový stav náradia. Skontrolujte, či je spojka čistá, skontrolujte uvoľnené skrutky, nesprávne zarovnanie alebo zaseknutie pohyblivých častí, prasknuté alebo zlomené časti alebo iný stav, ktorý môže ovplyvnit jej bezpečnú prevádzku.
- Po použití očistite vonkajšie povrchy náradia čistým, vlhkým olejom proti hrdzi na kovový povrch náradia a matrice, aby nezhrdzaveli. Náradie skladujte v suchom prostredí. Spojka by mala byť včas zakrytá uzáverom, inak sa do nej dostane prach a znečistí olej.
- Servis náradia by mal vykonávať iba kvalifikovaný servisný technik.
- Aby ste predížili životnosť náradia, vymeňte olej raz za rok. Uistite sa, že je olej filtrovaný sitom s veľkosťou ôk 120 mesh alebo cez 30 μm. Medzitým sa vyhnete prachu v nádobe na olej.
- Po dlhom používaní sa tesniace súpravy poškodia, ak dôjde k úniku, kontaktujte nás, aby sme tesniace súpravy vymenili.
| Diel č. | Popis | Množstvo |
| 1 | Rukováť | 1 |
| 2 | Aktívna t | ruková1 |
| 3 | Rukováť | 1 |
| 4 Elastický zacvakávací krúžok 4 | ||
| 5 | Pin | 2 |
| 6 | Ocel'ová guľa (SΦ8) | 1 |
| 7 Pružina pre poistný ventil 1 | ||
| 8 | O-krúžok | 1 |
| 9 | Šesthranná skrutka (M10*16,4) 1 | |
| 10 | Ocel'ová guľa (SΦ8) | 1 |
| 11 | Jadro bezpečnostného ventilu 1 | |
| 12 | Šesthranná skrutka (M10*10) 1 | |
| 13 | O-krúžok | 1 |
| 14 | Šesthranná skrutka (M10Φ8) | 1 |
| 15 | O-krúžok | 1 |
| 16 | Plastový krúžok (Φ13*Φ10*1,4) | 1 |
| 17 | O-krúžok | 1 |
| 18 | Plastový krúžok (Φ34*Φ28*1,68) | 1 |
| 19 | Piest | 1 |
| 20 | Ocel'ová guľa (Φ6) | 2 |
| 21 | Ocel'ová guľa (Φ8) | 2 |
| 22 | Pružina (Φ0,4*Φ6,8*22) | |
| 23 | O-krúžok | 2 |
| 24 | Šesthranná skrutka (M10Φ13.6) | 2 |
| 25 | Ocel'ová guľa (SΦ6) | 1 |
| 26 | Šesthranná skrutka (M8*10) | 1 |
| 27 | Šesthranná skrutka (M10*10) 1 | |
| 28 | Ocel'ová guľa (SΦ8) | 1 |
| 29 | Ocel'ová guľa (SΦ8) | 2 |
| 30 | Šesthranná skrutka (M8*10) 2 | |
| 31 | Teleso | čerpadla |
| 32 | Driek | ventilu |
| 33 | O-krúžok | 1 |
| 34 | O-krúžok | 1 |
| 35 | Kryt | ventilu |
| 36 Elastický rovný špendlík 1 | ||
| 37 | Otočte skrutku 1 | |
| 38 | O-krúžok | 2 |
| 39 | Matica | hriadel'a |
| 40 | Olejový | vak |
| 41 | Skrutka | 1 |
| 42 | O-krúžok | 1 |
| 43 | Zadné | sedadlo |
